Jaltest  |  SKU: JDC513A

Jaltest (JDC513A) | Massey Ferguson 16-tüskés OBD – 16-tüskés OBD2 adapter kábel | Mezőgazdasági jármű

€109,95 áfával
€90,87 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

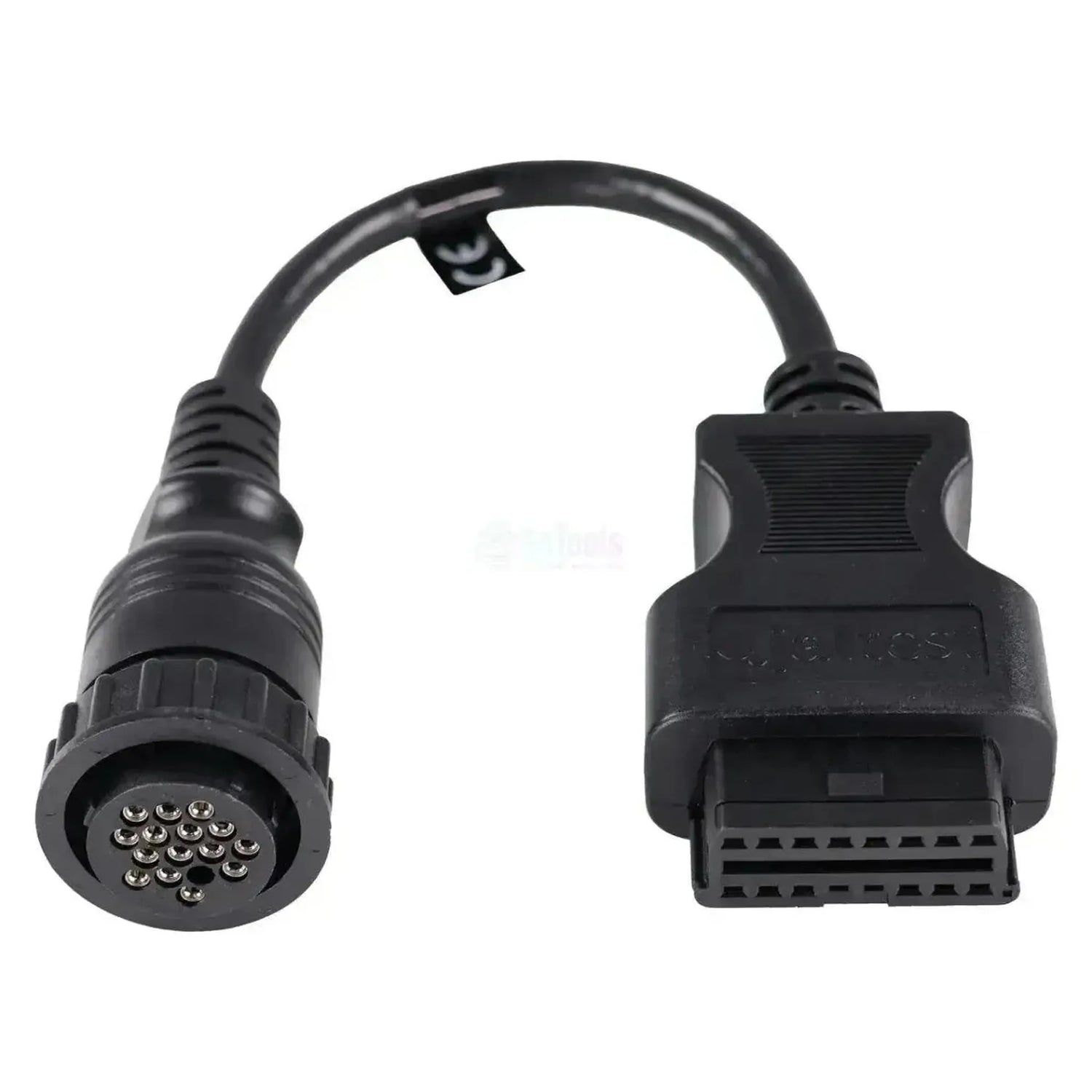

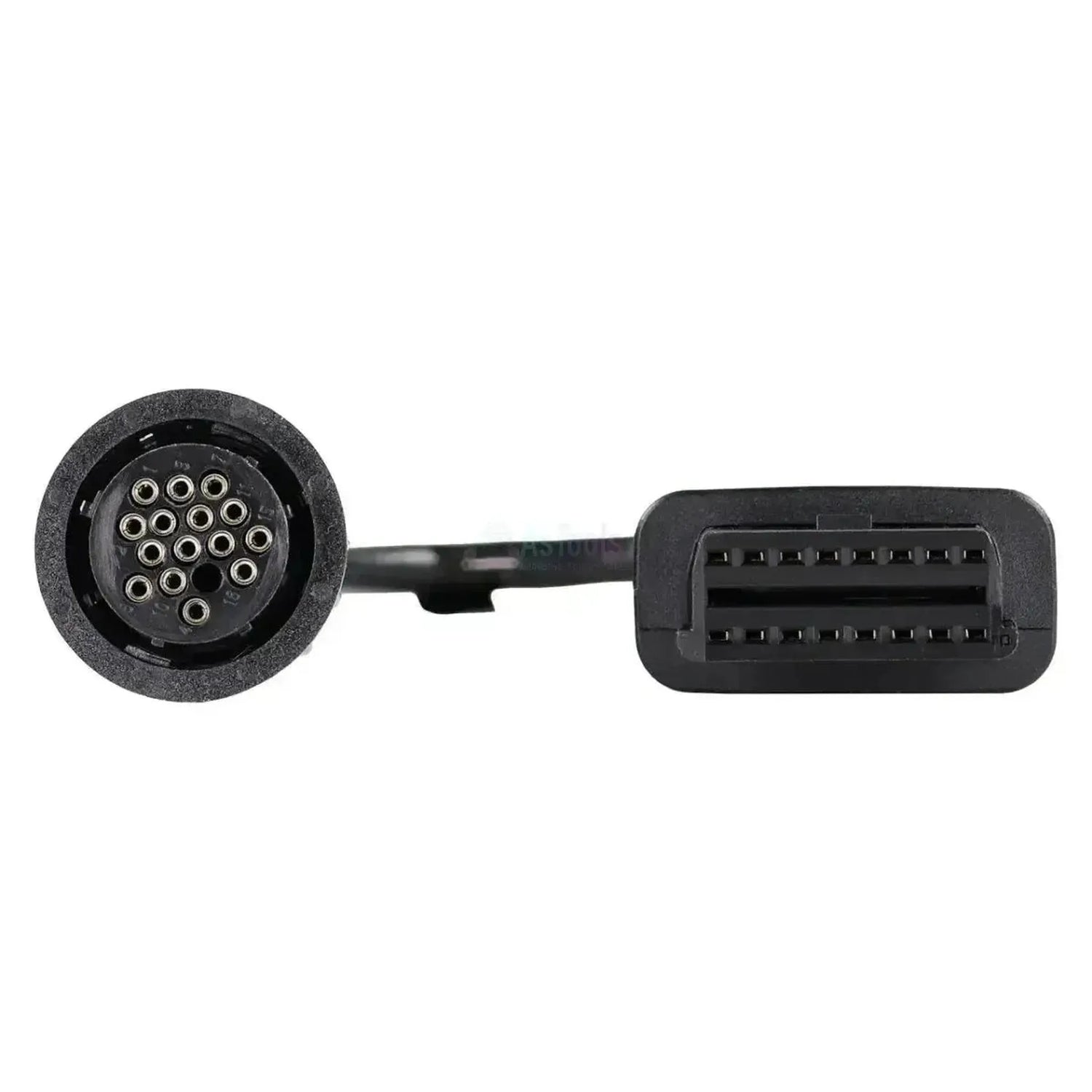

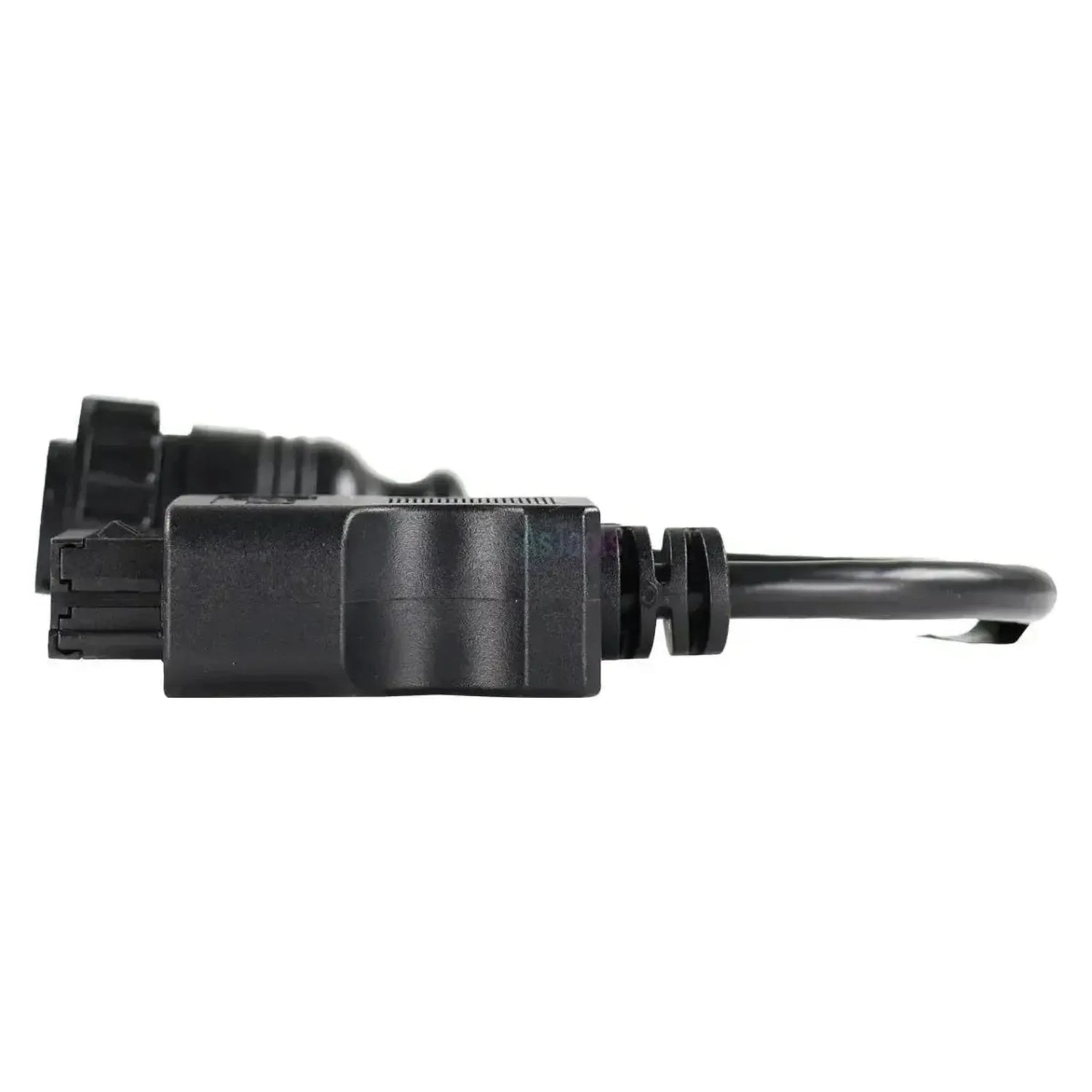

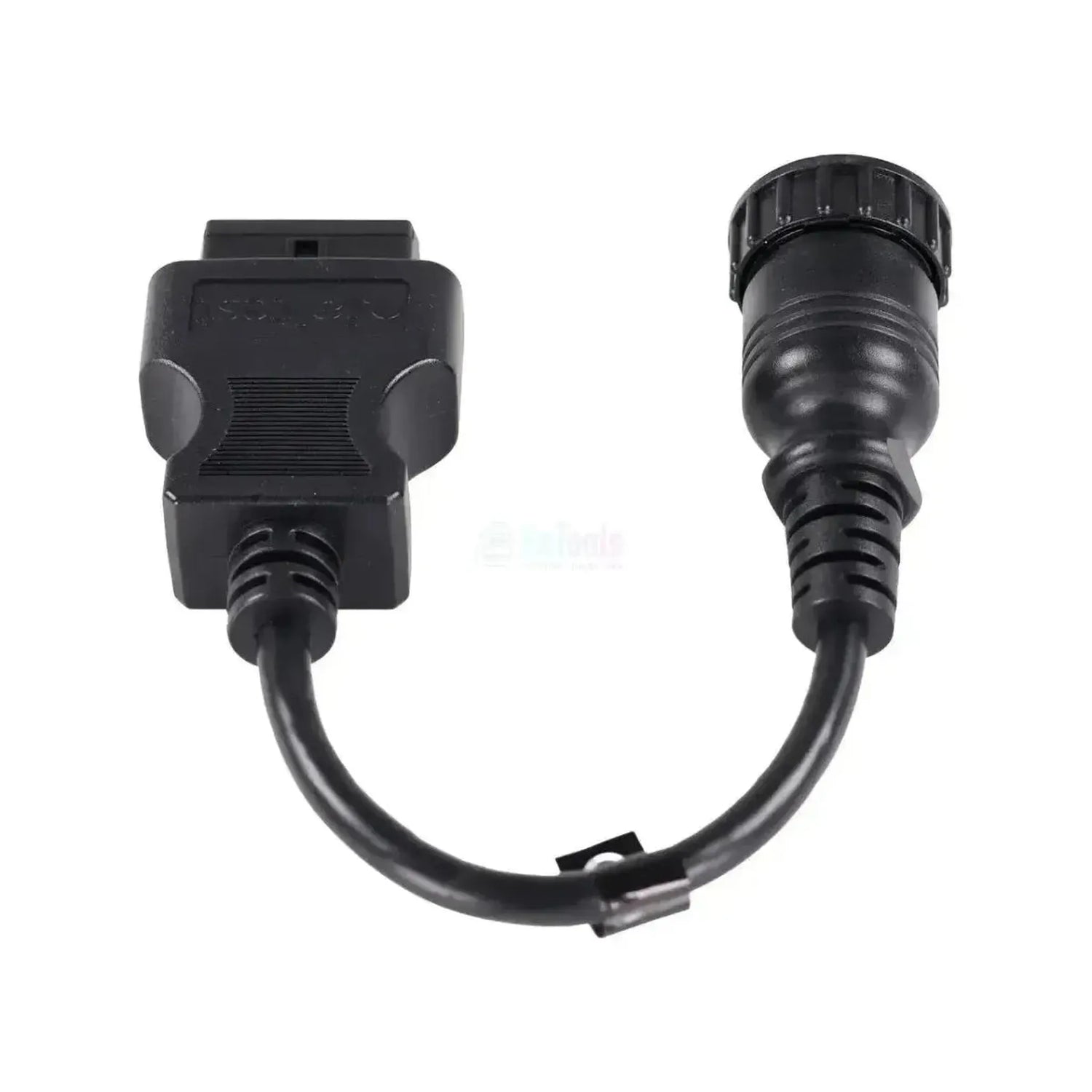

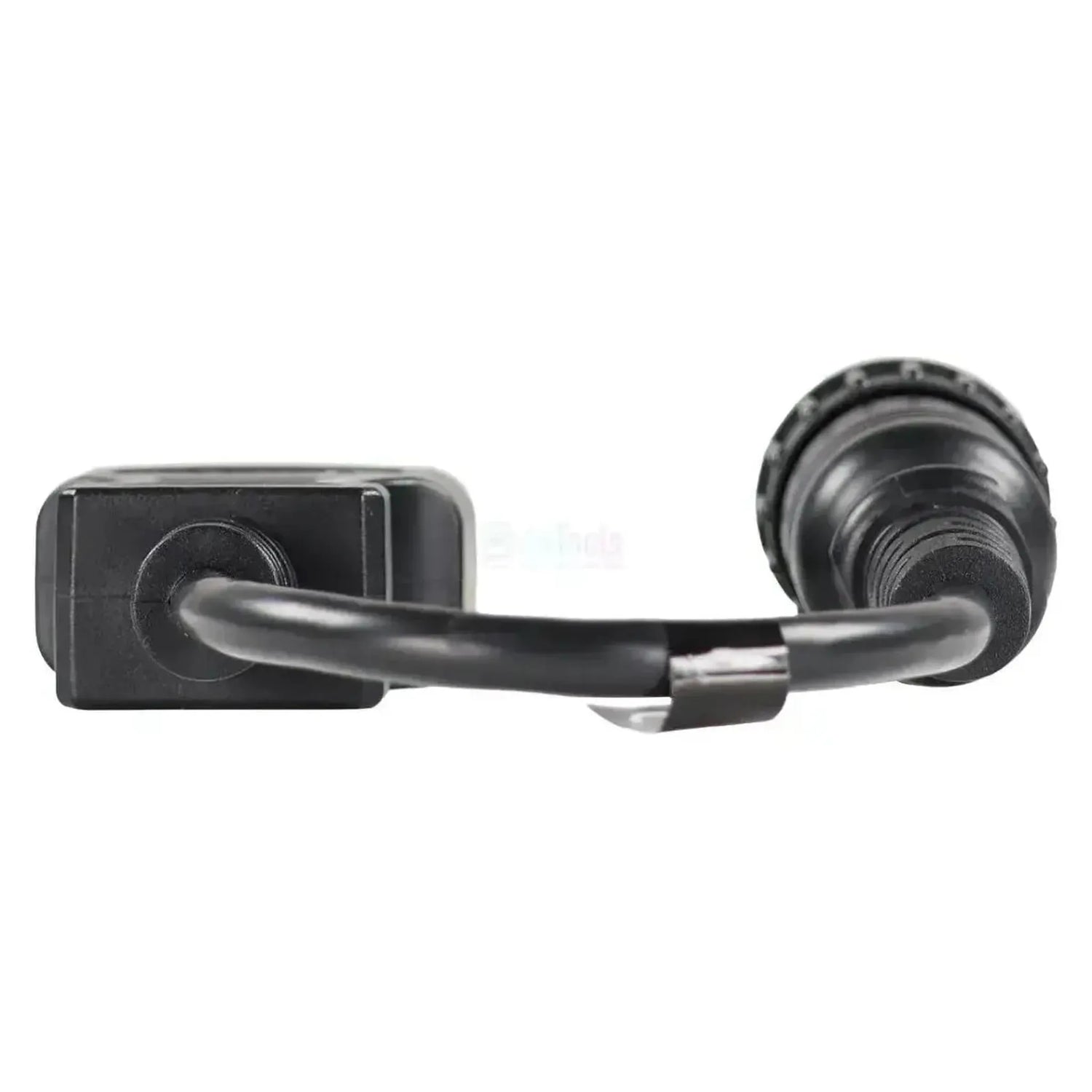

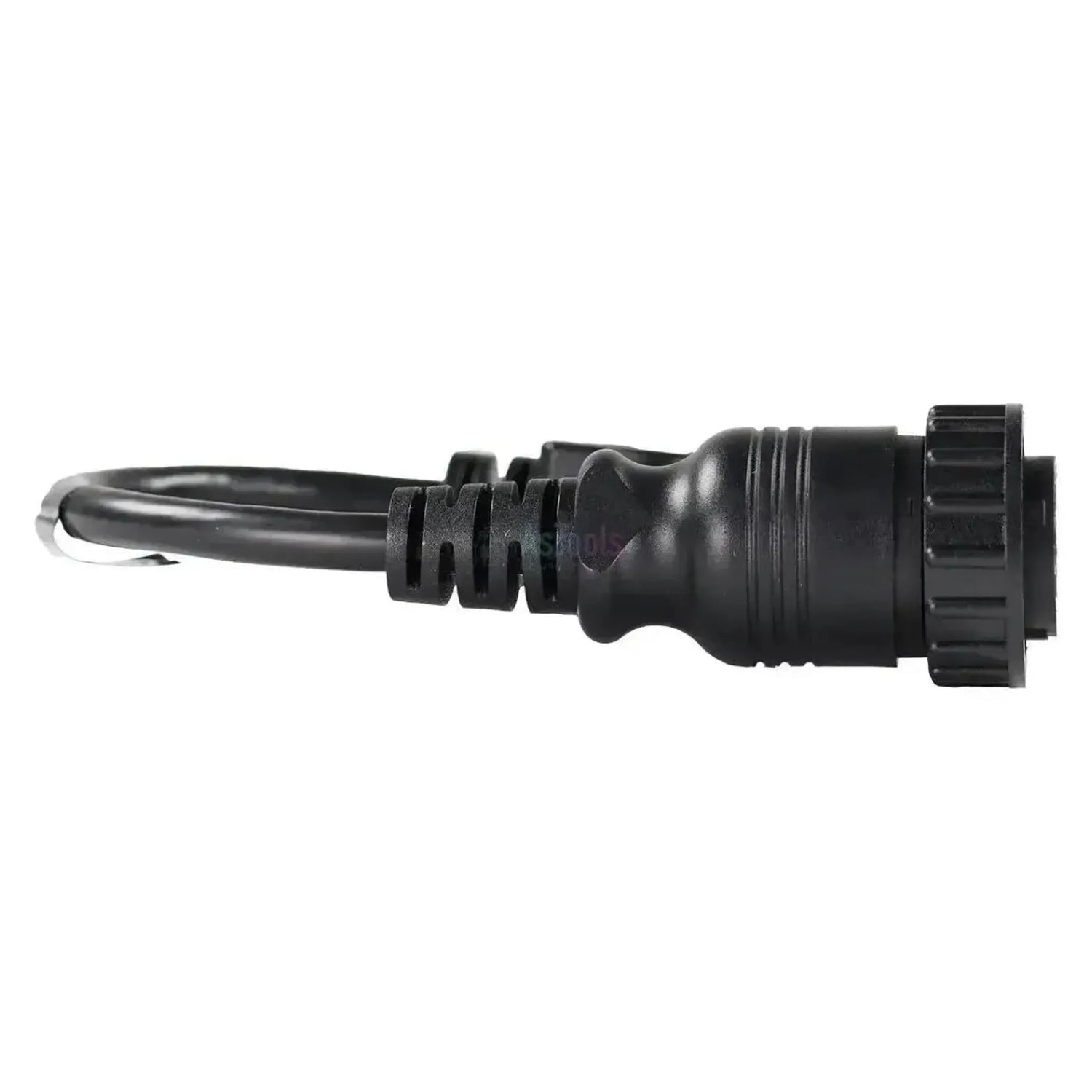

A Jaltest JDC513A a Massey Ferguson traktorok saját gyártmányú 16 tűs diagnosztikai csatlakozóját köti össze a Jaltest diagnosztikai kábel 16 tűs OBD2 bemenetével. A gép oldalán egy kerek fekete dugó található, tizenhat számozott érintkezővel és bordázott szorítógyűrűvel; ennek a csatlakozónak eltérő a kiosztása, mint egy szokásos OBD2 dugónak. Az OBD2 oldal egy női dugó, a kábel hossza pedig 28–30 cm.

A kábel öt motorvezérlő diagnosztikai vonalát nyitja meg, a VP30/VP44 elosztópumpás EEM2-től az commonrail befecskendezésű ECM 1100D-ig. Emellett elérhetők az Autotronic család egységei a váltóhoz, az emelőhöz és a rugózáshoz, valamint az ATC klímavezérlés és a DCC2 műszerfal. A kábel a Jaltest Link V8.1 és V9 eszközökkel működik, és a Jaltest AGV alá tartozik.

ELŐNYÖK

✔Öt motorvezérlő ugyanabban a lefedettségben: EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 és az ECM 1100, 1100C és 1100D sorozat.
✔A teljes Autotronic-család: Autotronic 3 PowerControl, Autotronic 4 Dyna VT és Autotronic 5 (Dynashift, Dyna 6).
✔Emelő, rugózás és komfort is: EHRC, Autotronic 5 Lifting és Suspension, Rexroth Valves, az ATC klímavezérlés és a DCC2 műszerfal.
✔Egy csatlakozó a 6200-as és a 8400-as sorozatig, mind a Jaltest Link V8.1, mind a V9 eszközön.

FIGYELMEZTETÉSEK

✕A karbantartási intervallumok csak a motorvezérlőkön érhetők el; váltó, emelő és rugózás esetén csak hibakódok és mérési értékek állnak rendelkezésre.
✕Az, hogy az Ön traktorában melyik Autotronic-generáció található, a váltótól függ. A 7400-as sorozatban például Autotronic 4 Dyna VT van, a 6400-asban Autotronic 3 és 5.
✕Kizárólag a saját gyártmányú 16 tűs Massey Ferguson csatlakozóhoz: kerek dugó számozott érintkezőkkel, nem lapos, trapéz alakú OBD2 dugó.
✕A 8200- és 8400-as sorozathoz nincs rögzítve gyártási év; ott csak a kabinban lévő csatlakozó ad egyértelmű választ.

Alkalmazások és funkciók

Ezen a 16 tűs csatlakozón keresztül a Jaltest szoftverrel érheti el a traktor vezérlőegységeit. Hogy mely egységek találhatók meg, az sorozattól, motortól és váltótól függ; az alábbi lista a Jaltest AGV Massey Ferguson lefedettségéből származik.

Elérhető vezérlőegységek

  • EEM2 - VP30/VP44: Motor, elosztópumpa.
  • EEM3 - EDC 7 UC31: Motor, commonrail.
  • ECM 1100, 1100C, 1100D: Motor, Perkins-alap.
  • Autotronic 3: Váltó, PowerControl.
  • Autotronic 4: Váltó, Dyna VT.
  • Autotronic 5: Váltó, Dynashift és Dyna 6.
  • EHRC, Lifting, Rexroth: Emelő és szelepek.
  • Autotronic 5 Suspension: Első híd rugózása.
  • ATC: Klímavezérlés.
  • DCC2: Műszerfal.

Mit tehet

  • Hibakódok: Olvasás és törlés vezérlőegységenként.
  • Mérési értékek: Érzékelők értékei riasztási határokkal.
  • Karbantartás: Intervallumok EEM2 és EEM3 esetén.
  • Szervizjelentés: A műhelyi adminisztrációhoz.

Használata

  1. Csatlakozó ellenőrzése: Keresse meg a kerek, 16 tűs csatlakozót a kabinban.
  2. Csatlakoztatás: Rögzítse a JDC513A-t a szorítógyűrűvel.
  3. Link párosítása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás be: Kapcsolja be a gyújtást, a motort ne indítsa el.
  5. Kiolvasás: Válassza a Massey Fergusont és a sorozatot a Jaltest AGV-ben.

Kompatibilis járművek és alkalmazások

A döntő a dugó, nem a típus. Ez a kábel minden olyan Massey Ferguson traktoron használható, amelyen saját gyártmányú 16 tűs diagnosztikai csatlakozó van. Alább a Jaltest AGV lefedettségében szereplő sorozatok találhatók, a rögzített gyártási évekkel együtt.

Massey Ferguson:

  • 6200-as sorozat: 1999 - 2003
  • 6400-as sorozat: 2003 - 2013
  • 7400-as sorozat: 2004 - 2012
  • 5400-as sorozat: 2004 - 2013
  • 4400-as sorozat: 2004 - 2011
  • 4200-es sorozat: 1997 - 2001
  • 3400-as sorozat: 2005 - 2010
  • 8200- és 8400-as sorozat: Gyártási évek nincsenek rögzítve.
💡
Jó tudni: A 16-pólusú Massey Ferguson csatlakozó a kabinban található, és kiosztása eltér egy szokásos OBD2-csatlakozótól. Ez egy kerek csatlakozó, tizenhat számozott érintkezővel és egy rögzítőgyűrűvel. A megrendelés előtt ellenőrizze ezt magán a gépen.

Csomagolás tartalma

  • 1x Jaltest (JDC513A) | Massey Ferguson 16-pólusú OBD – 16-pólusú OBD2 átalakítókábel | Mezőgazdasági jármű

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • AGV mezőgazdaság
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Mezőgazdasági jármű

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
16 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
AGV kábelkészlet
Hivatkozási szám
JDC513A
A használathoz szükséges
Jaltest Link V8.1 vagy V9, Jaltest AGV

További műszaki adatok

Alkalmazás
Massey Ferguson (16 tűs csatlakozó)
Vezérlőegységek
EEM2, EEM3 és ECM 1100/1100C/1100D (motor), Autotronic 3, 4 és 5 (sebességváltó), EHRC, Autotronic 5 Lifting és Rexroth Valves (hidraulika), Autotronic 5 Suspension (felfüggesztés), ATC (klímaberendezés) és DCC2 (műszerfal)
Kábelkészlet része
AGV-kábelkészlet (70002003)
