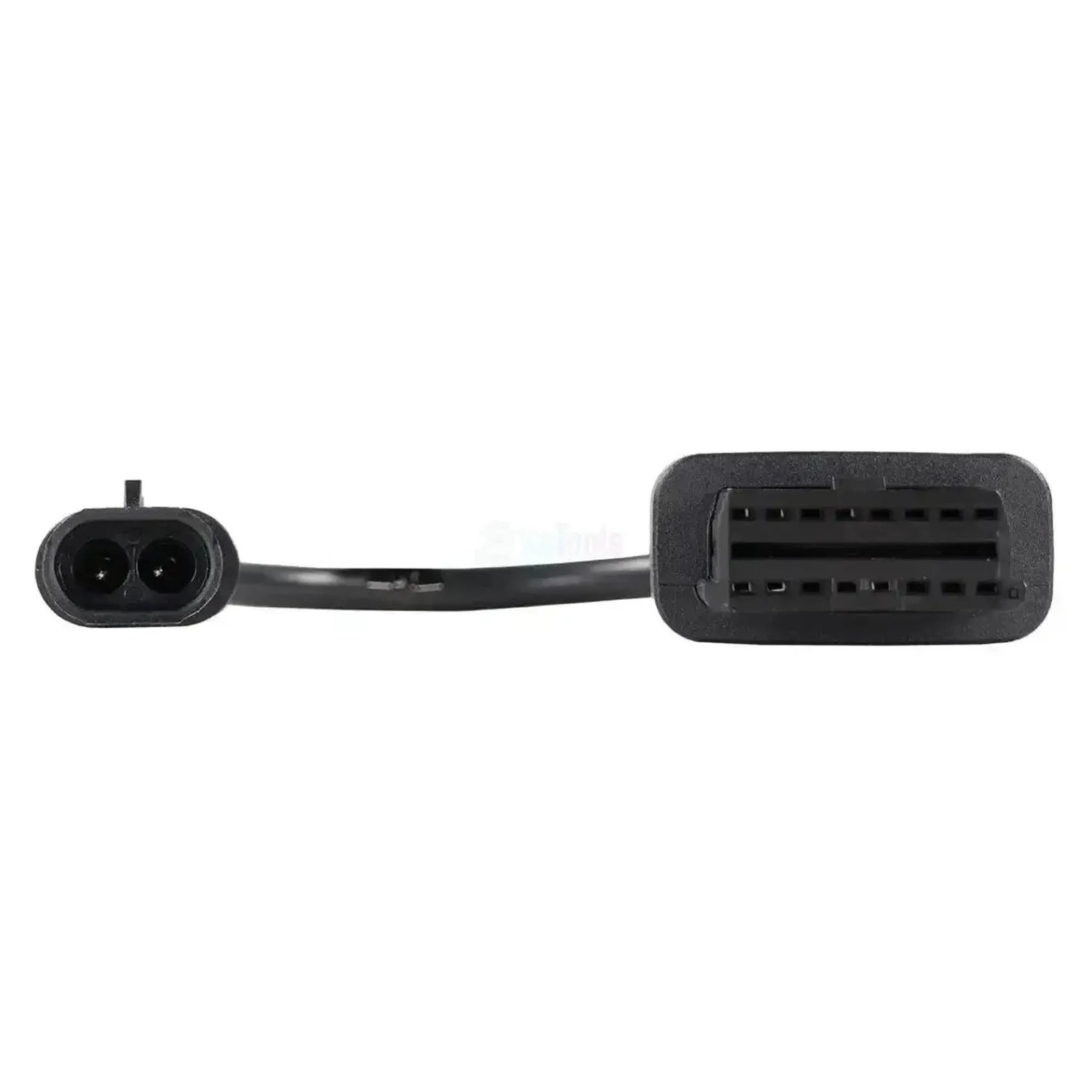

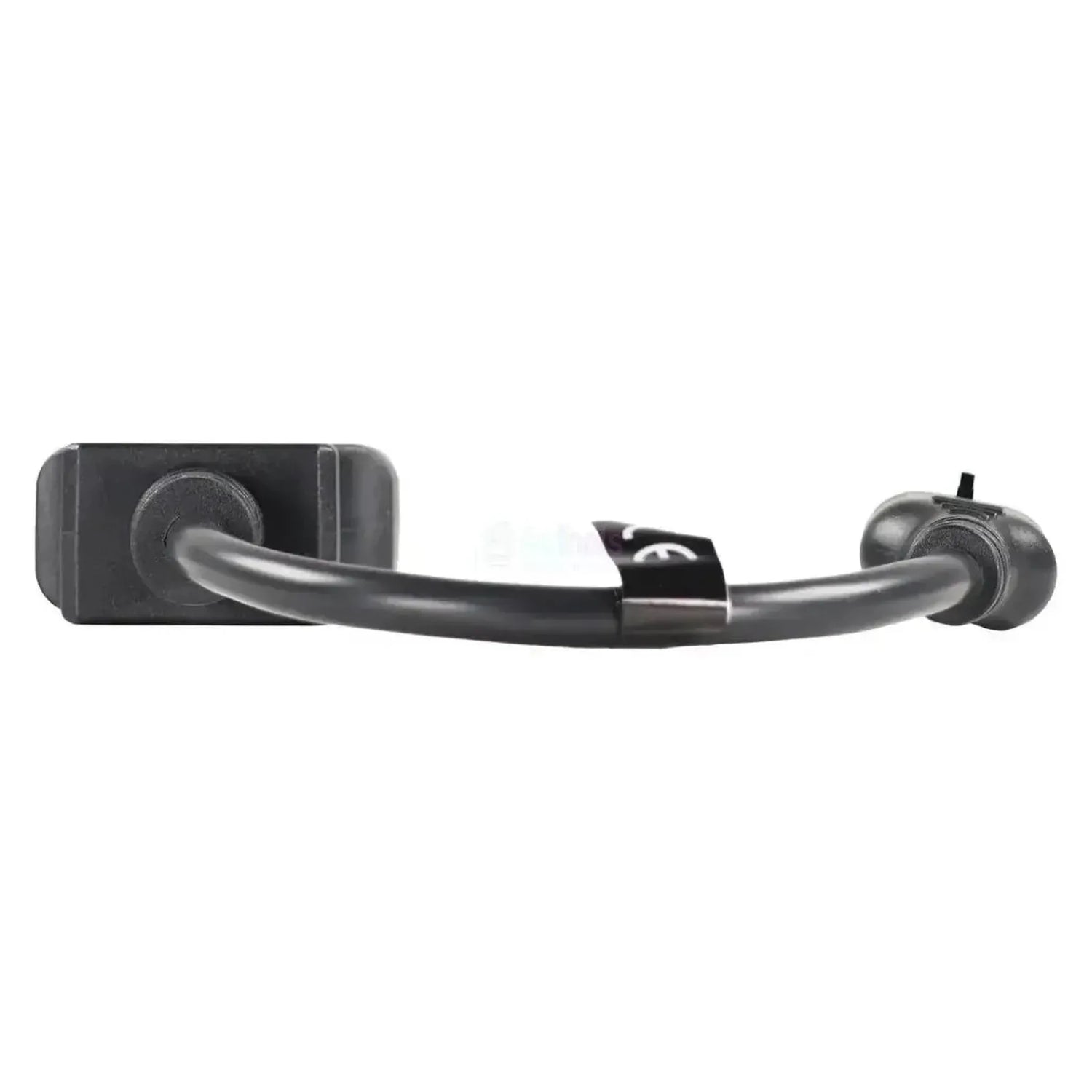

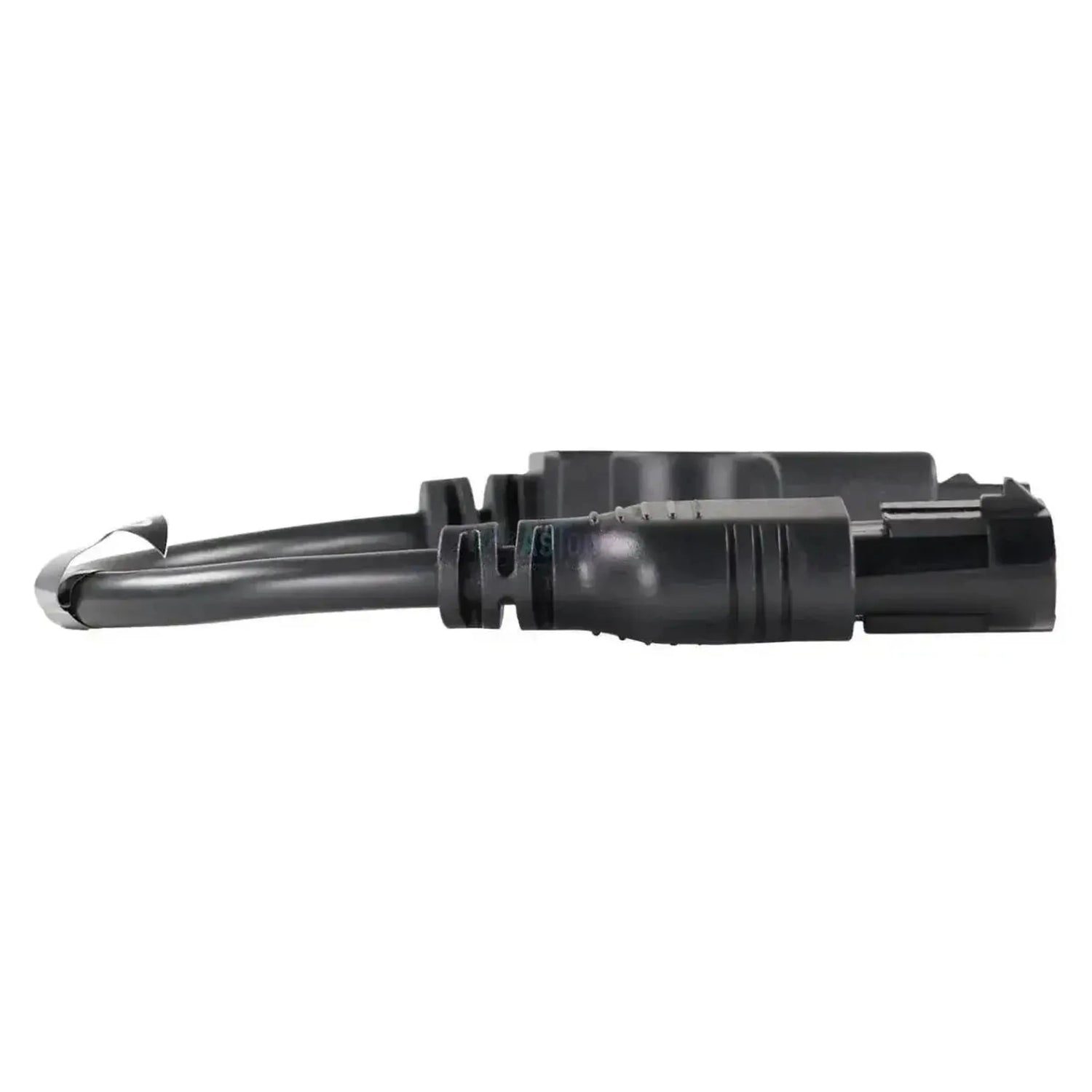

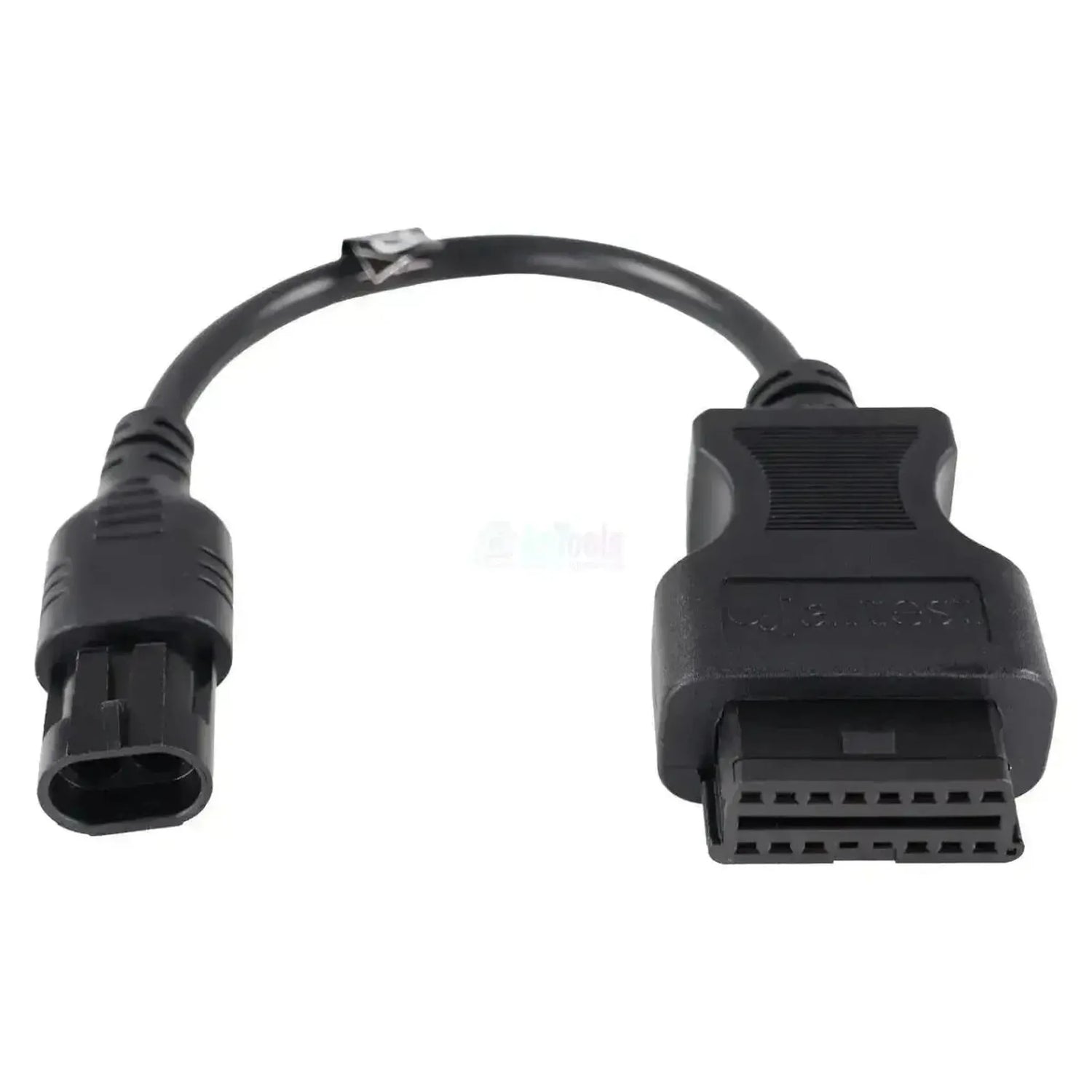

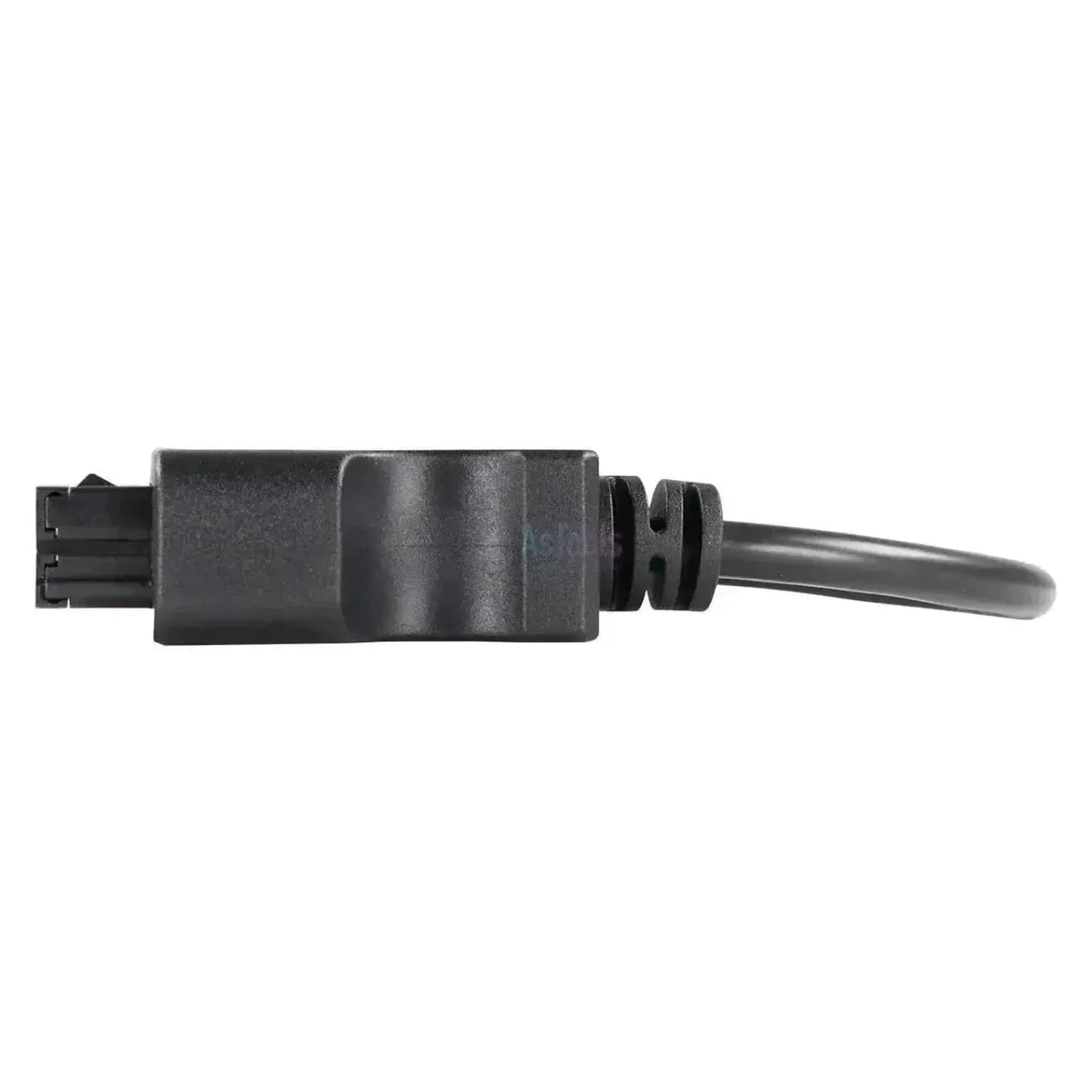

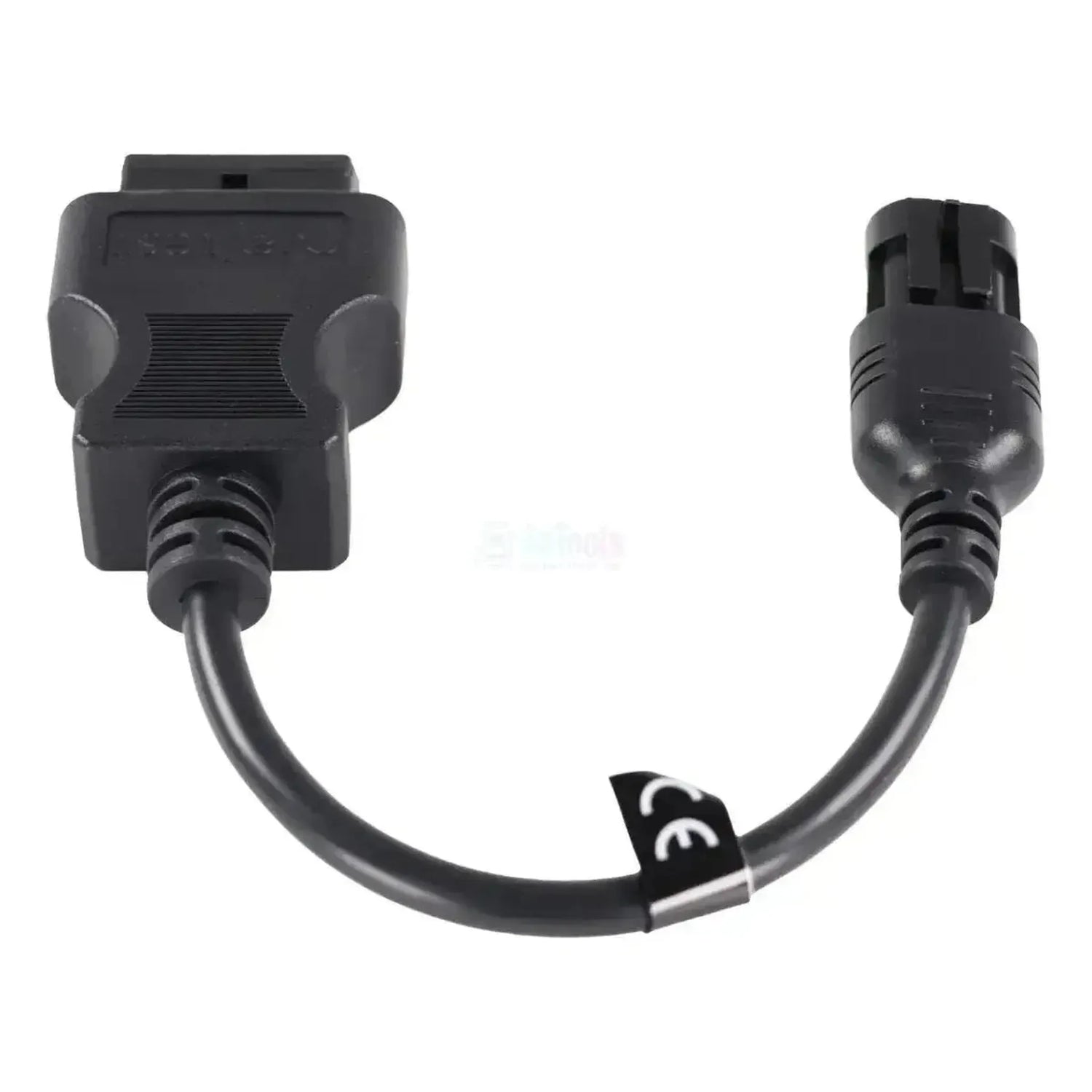

De Jaltest JDC614A verbindt de 2-pins A9-aansluiting van Mercury-scheepsmotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ovaal zwart stekkerhuis met twee ronde openingen naast elkaar, gescheiden door een opstaande rib. De aansluiting zit in de motorruimte, op of naast de motor, en het snoer is 28 tot 30 cm lang.
Met de kabel aangesloten benadert de Jaltest-software de Mercury-regeleenheden: De motorregelingen PCM-555 en ECM-555, de ECM-70 G3, de ECM DFI van de Optimax-motoren en de MEFI-generaties van de MerCruiser-blokken, plus de bedieningselektronica DTS G3 en TVM G3. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Mercury-motoren met de Jaltest Link uitlezen. Welke eenheden u aantreft, hangt af van de generatie: De 555-regeleenheden horen bij de nieuwere blokken, de MEFI-eenheden bij de MerCruiser-benzinemotoren van daarvoor.
Regeleenheden die u kunt benaderen
- PCM-555 en PCM-555 G3: Motorregeling.
- ECM-555, ECM-555 G3, ECM-70 G3: Motorregeling Fourstroke.
- ECM DFI: Directe inspuiting Optimax.
- MEFI 1-2 en MEFI 3-4: Inspuiting MerCruiser.
- DTS G3 en TVM G3: Gas, schakelen en koers.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Live meekijken.
- Componenten: Actuatoren aansturen.
- Parameters en reset: Op de PCM- en ECM-555.
- Kalibratie: Op de 555 en de DTS G3.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ovale 2-pins stekker bij de motor.
- Aansluiten: Steek de JDC614A op de A9-aansluiting.
- Link koppelen: Sluit de OBD2-kant aan; op de V9 via de JDC100B.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Mercury en de motorreeks.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze uitvoering hoort bij de 2-pins A9-aansluiting. Jaltest Marine dekt de Mercury-motoren aan de buitenboord- en de binnenboordzijde; welke stekker er op uw motor zit, ziet u aan het aantal openingen en aan de vorm van het huis.
Mercury:
- Fourstroke-serie: Buitenboordmotoren van 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen.
- Verado-serie: Buitenboordmotoren van 135 tot 600 pk.
- Optimax-serie: Buitenboordmotoren van 75 tot 250 pk.
- Pro XS, Pro Max en SeaPro: Buitenboordmotoren van 15 tot 500 pk.
- MerCruiser binnenboord: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2 MPI- en MAG-uitvoeringen, de 496 MAG, de Scorpion- en de Vazer-motoren.
Verpakkingsinhoud
- 1x Jaltest (JDC614A) | Mercury (A9) 2-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Műszaki adatok
Általános
- A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
- Jaltest
- A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
- Átalakító kábel
- Melyik kábelkészletnek része még ez a kábel. Ha már rendelkezik a készlettel, a kábelt nem kell külön megvásárolnia.Kábelkészlet tartozéka
- Marine kábelkészlet
Alkalmazhatóság
- Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
- Jaltest
- A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
- Link V8.1
- Link V9
- Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
- Marine
Csatlakozók
- A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
- 16 tűs OBD2
Diagnosztikai funkciók
- Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése
- Igen
- Az alkatrészeket működtetheti annak ellenőrzésére, hogy meghibásodtak-e. Ez megkönnyíti a hibakeresést.Alkatrészek vezérlése
- Igen
Méretek és tömeg
- A kábel hossza. A hosszabb kábel nagyobb mozgásteret ad nehezen megközelíthető csatlakozónál.Kábelhossz
- 30 cm
- Hivatkozási szám
- JDC614A
További műszaki adatok
- Toepassing
- Mercury-scheepsmotoren met 2-pins A9-aansluiting
- Aansluiting motorzijde
- 2-pins ovale zwarte stekker met twee ronde openingen
- Lengte
- 28 - 30 cm
- Regeleenheden
- PCM-555 en PCM-555 G3, ECM-555, ECM-555 G3, ECM-70 G3, ECM DFI, MEFI 1-2 en MEFI 3-4 (motorregeling), DTS G3 en TVM G3 (bedieningselektronica)
- Segment
- Motorboot
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
- Nodig om te gebruiken
- Jaltest Link V8.1, of Link V9 met verlengkabel JDC100B (2,5 m SUBD-26), en een licentie voor Jaltest Marine
