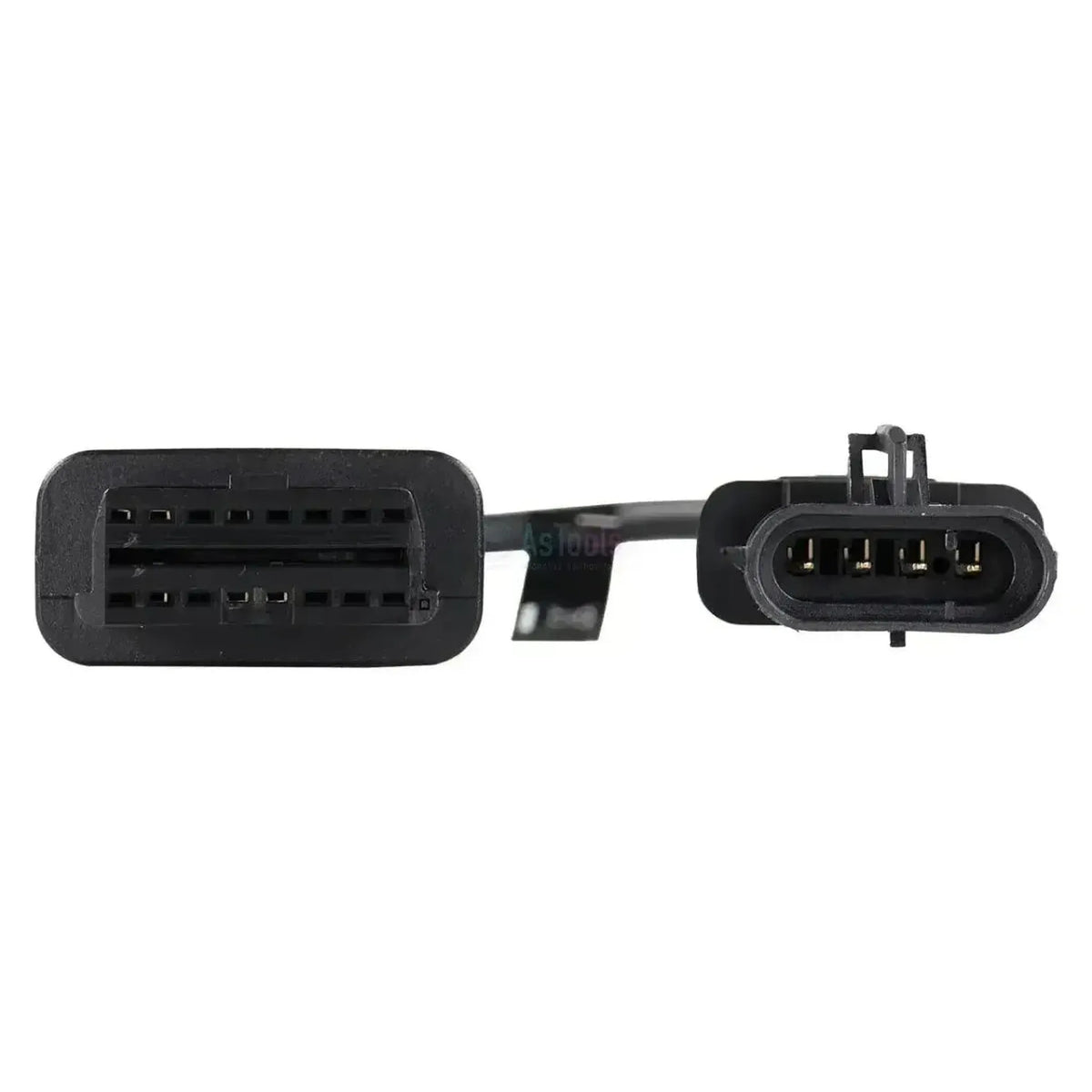

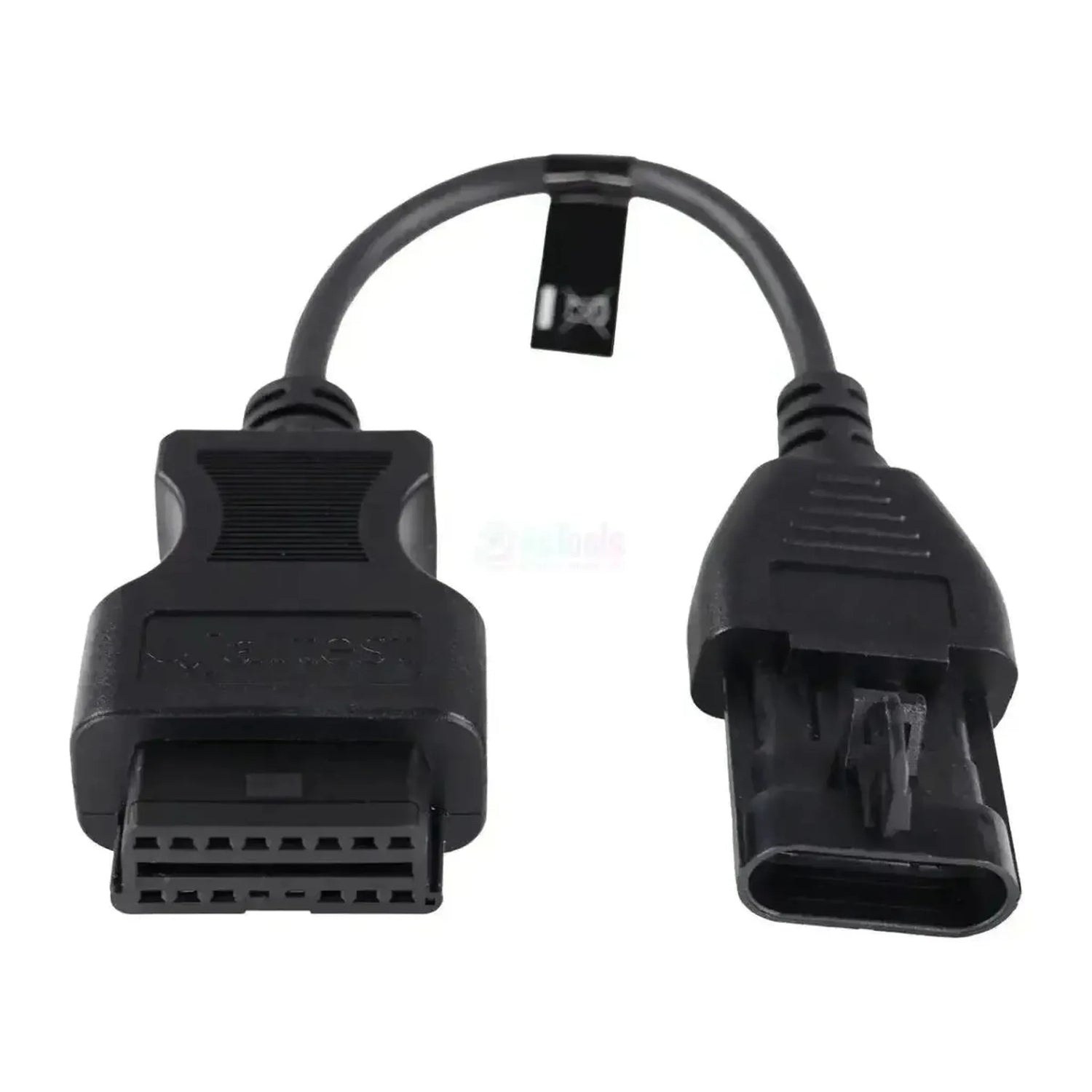

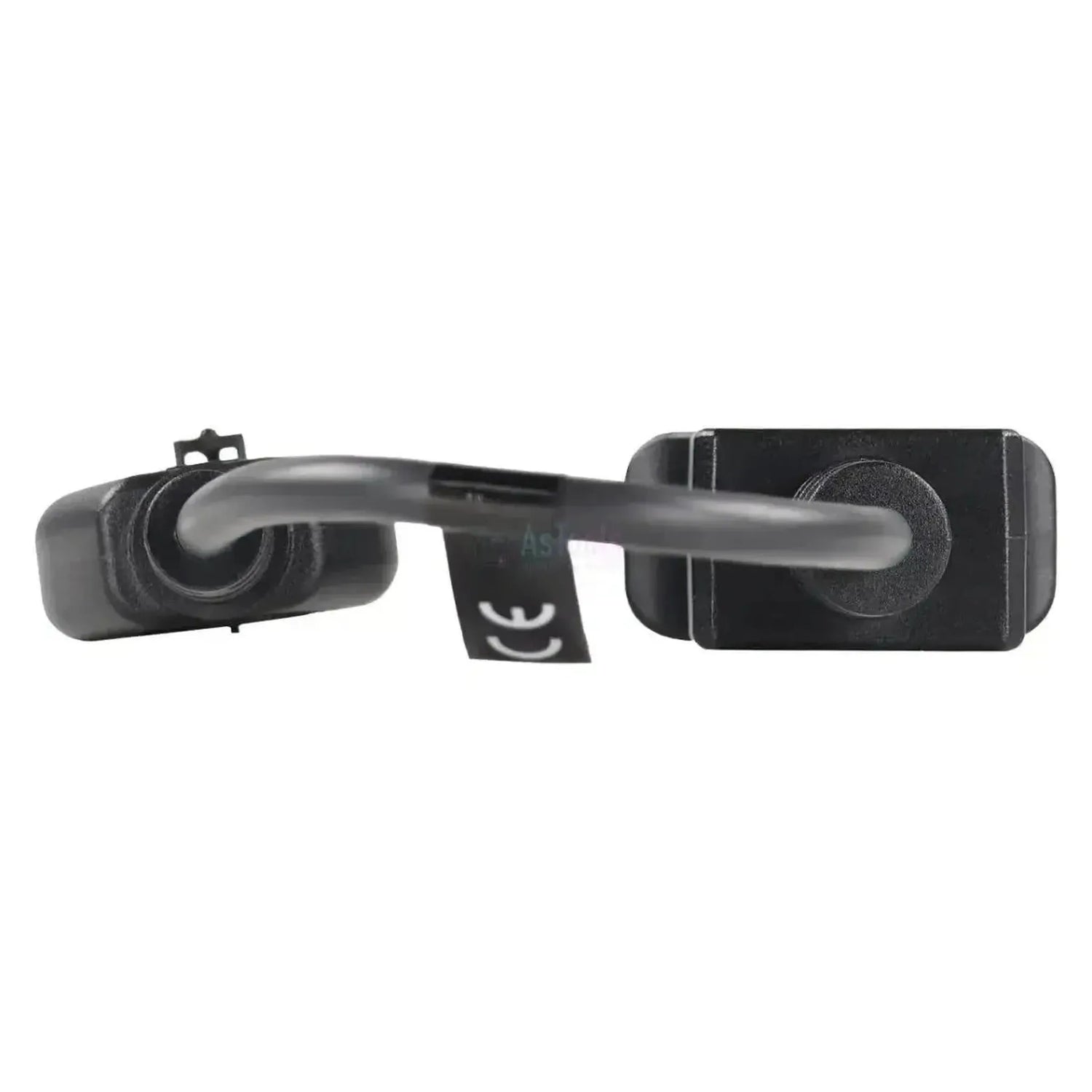

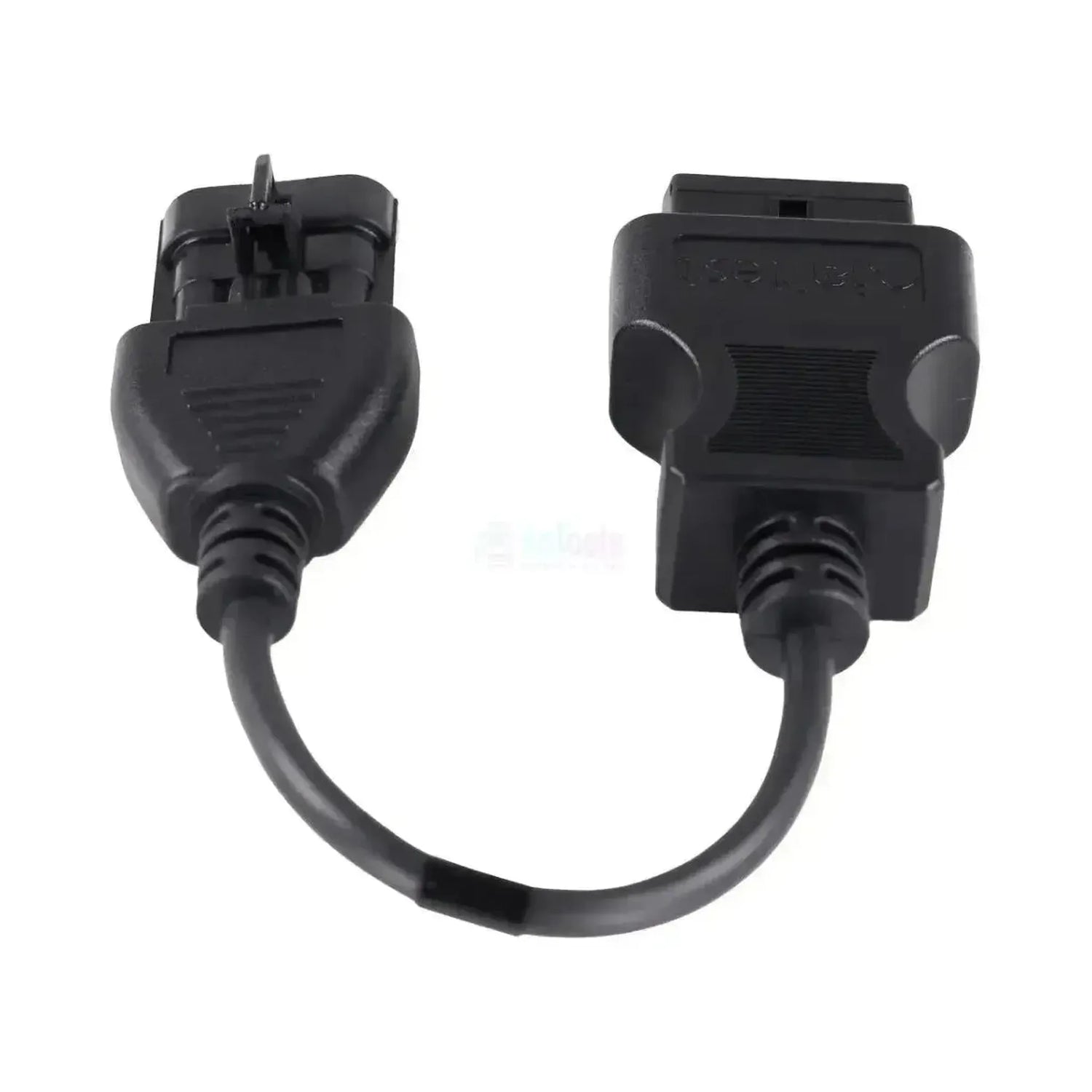

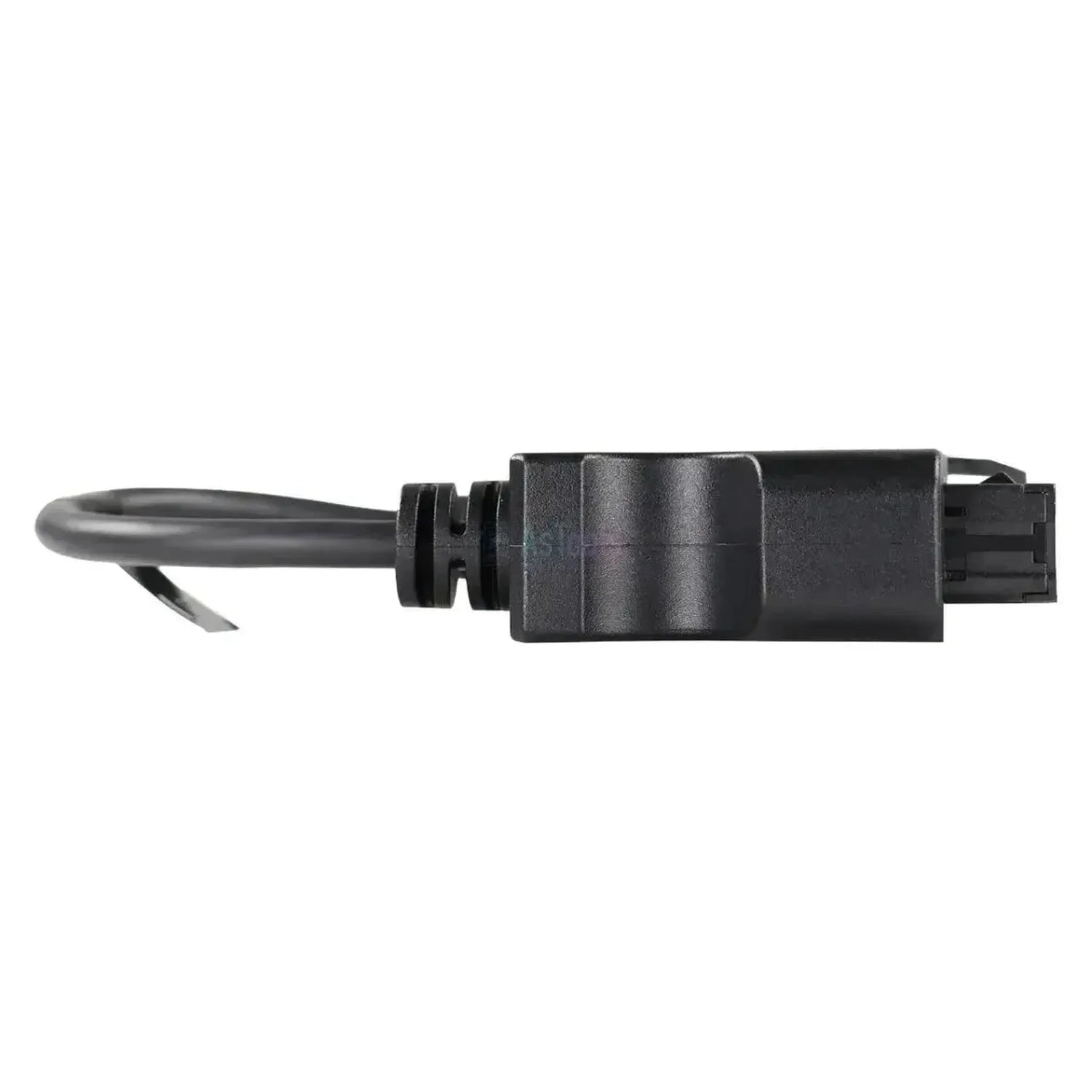

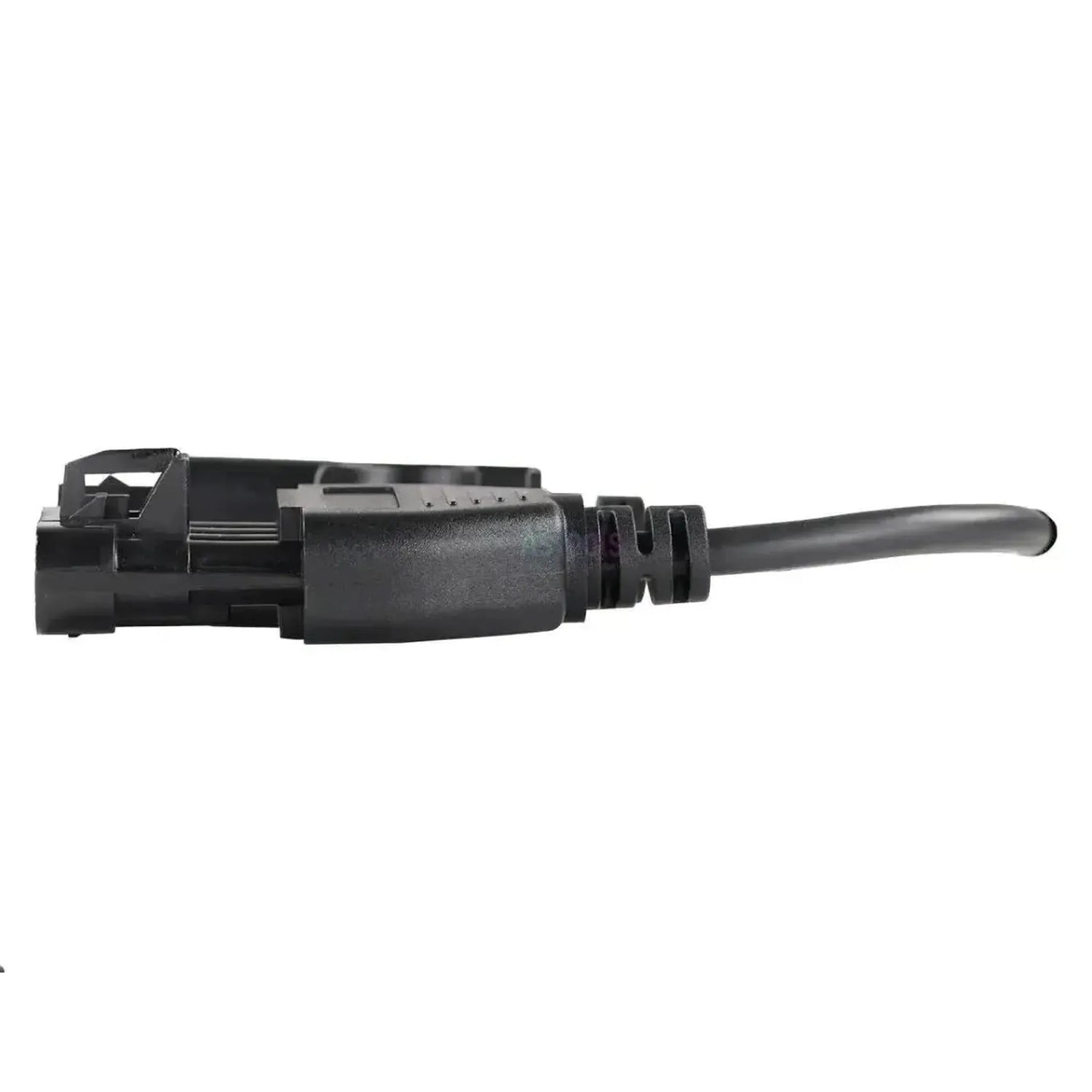

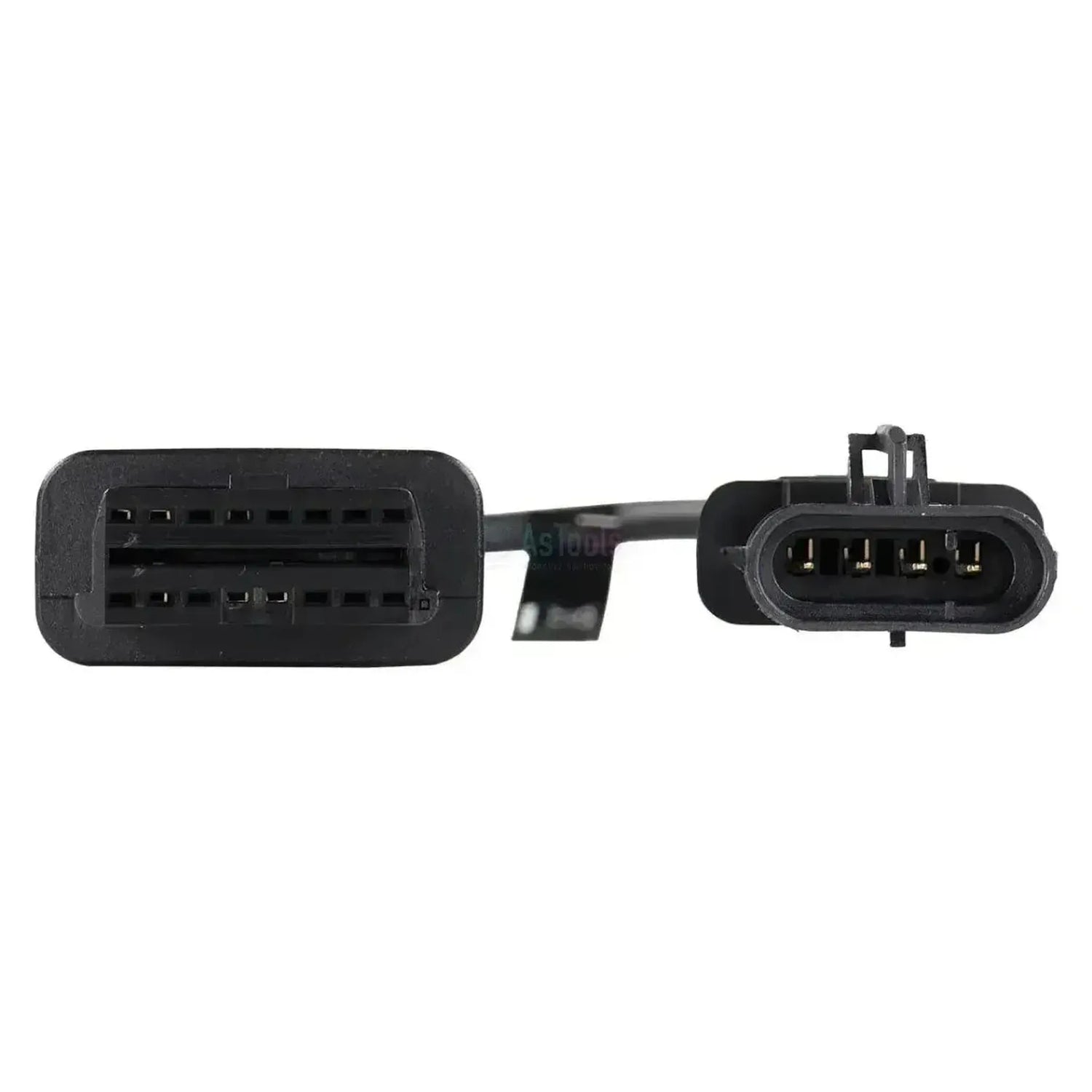

De Jaltest JDC603A koppelt de 4-pins diagnoseaansluiting van Mercury-scheepsmotoren aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een brede, platte zwarte stekker met een afgeronde omhulling en een vergrendelingslip aan de bovenzijde. Mercury past dezelfde stekker toe op de buitenboordmotoren en op de MerCruiser-binnenboordmotoren. De kabel meet 28 tot 30 cm.
Achter deze aansluiting liggen de motorregelingen PCM-555 en ECM-555, de ECM-70 G3 en de ECM DFI van de Optimax-motoren. Daarnaast bereikt u de DTS G3 voor de digitale gas- en schakelbediening en de TVM G3 voor de koersregeling. Op de 555-regeleenheden krijgt u alle functies tot en met kalibratie en reset; op de DTS G3 leest Jaltest geen foutcodes. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Mercury-motor en de bedieningselektronica aan boord. De functieomvang verschilt per regeleenheid: Op de PCM- en ECM-555 krijgt u alle functies, op de DTS G3 de minste. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.
Regeleenheden die u kunt benaderen
- PCM-555 en G3: Motor, volledige functielijst.
- ECM-555 en G3: Motor, volledige functielijst.
- ECM-70 G3: Motor, volledige functielijst.
- ECM DFI: Optimax, zonder parameters.
- DTS G3: Gas en schakelen, geen foutcodes.
- TVM G3: Koersregeling, foutcodes en live data.
Wat u kunt doen
- Foutcodes: Lezen en na reparatie wissen.
- Meetwaarden: Live volgen bij draaiende motor.
- Componenten: Actuatoren rechtstreeks aansturen.
- Parameters en reset: Op de PCM- en ECM-555.
- Kalibratie: Op de 555-eenheden en de DTS G3.
Zo gebruikt u hem
- Stekker zoeken: Brede 4-pins stekker bij de motor.
- Aansluiten: Steek de JDC603A op de stekker.
- Link koppelen: OBD2-kant op de Jaltest-kabel.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Mercury en de motorserie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 4-pins aansluiting, buitenboord en binnenboord. Jaltest Marine voert onderstaande series in de Mercury-dekking; of u de juiste kabel heeft, ziet u aan de brede platte stekker met de vergrendelingslip en niet aan het typenummer van de motor.
Mercury buitenboord:
- Fourstroke-serie: 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen.
- Verado-serie: 135 tot 600 pk.
- Optimax-serie: 75 tot 250 pk.
- Pro XS, Pro Max en SeaPro: 15 tot 500 pk.
Mercury MerCruiser binnenboord:
- MPI- en MAG-uitvoeringen: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2.
- Overige: De 496 MAG, de Scorpion- en de Vazer-motoren.
Verpakkingsinhoud
- 1x Jaltest (JDC603A) | Mercury 4-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot
Műszaki adatok
Általános
- A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
- Jaltest
- A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
- Átalakító kábel
Alkalmazhatóság
- Milyen márkájú diagnosztikai eszközzel működik a kábel. Az egyik márka kábele általában nem illik más márka eszközéhez.Kompatibilis diagnosztikai eszköz
- Jaltest
- A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
- Link V8.1
- Link V9
- Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
- Marine
Csatlakozók
- A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
- 4 pólusú
- A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
- 16 tűs OBD2
Diagnosztikai funkciók
- Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése
- Igen
Méretek és tömeg
- Vezérlőegységek
- PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
- Hivatkozási szám
- JDC603A
További műszaki adatok
- Toepassing
- Mercury buitenboord- en MerCruiser binnenboordmotoren met 4-pins diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Segment
- Motorboot
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
