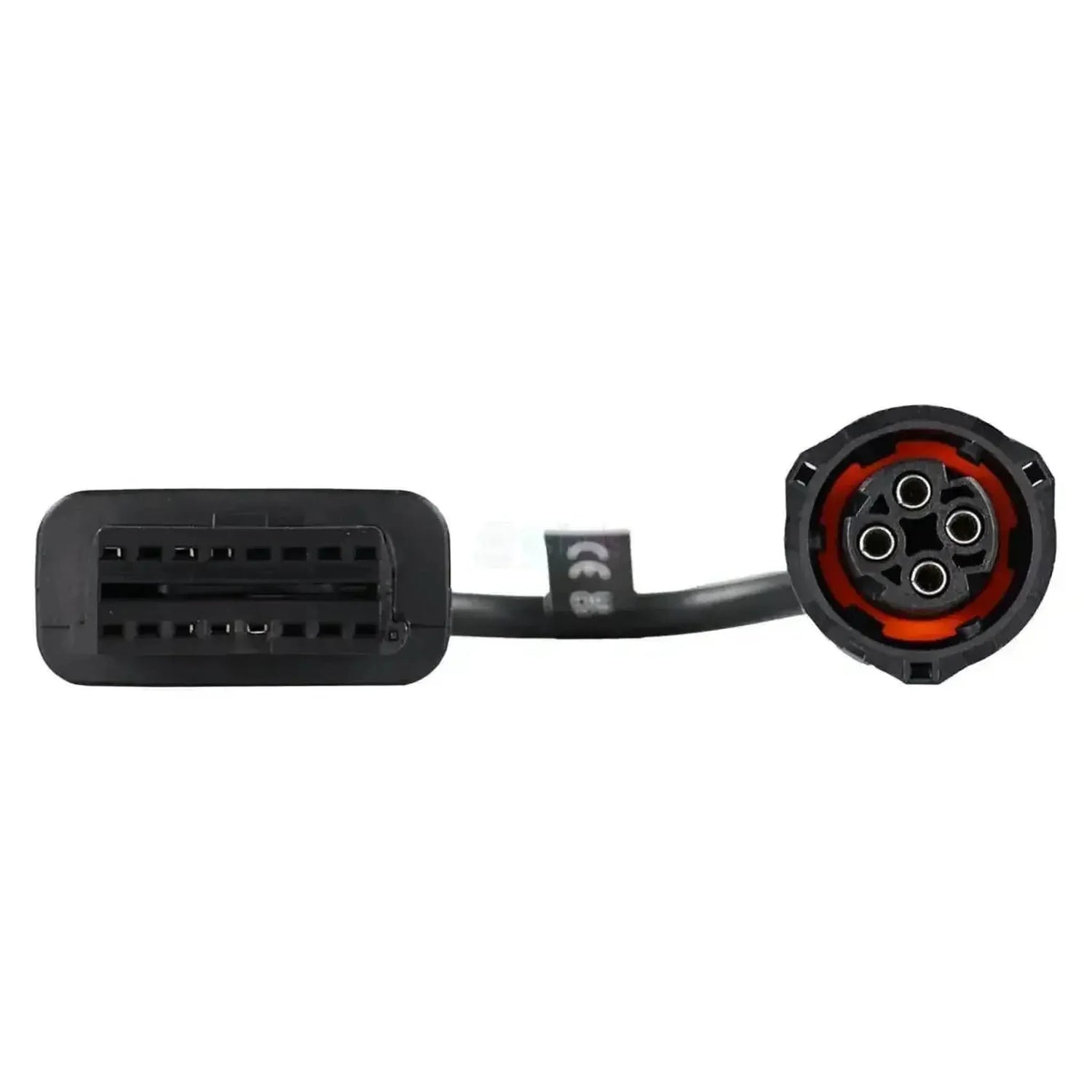

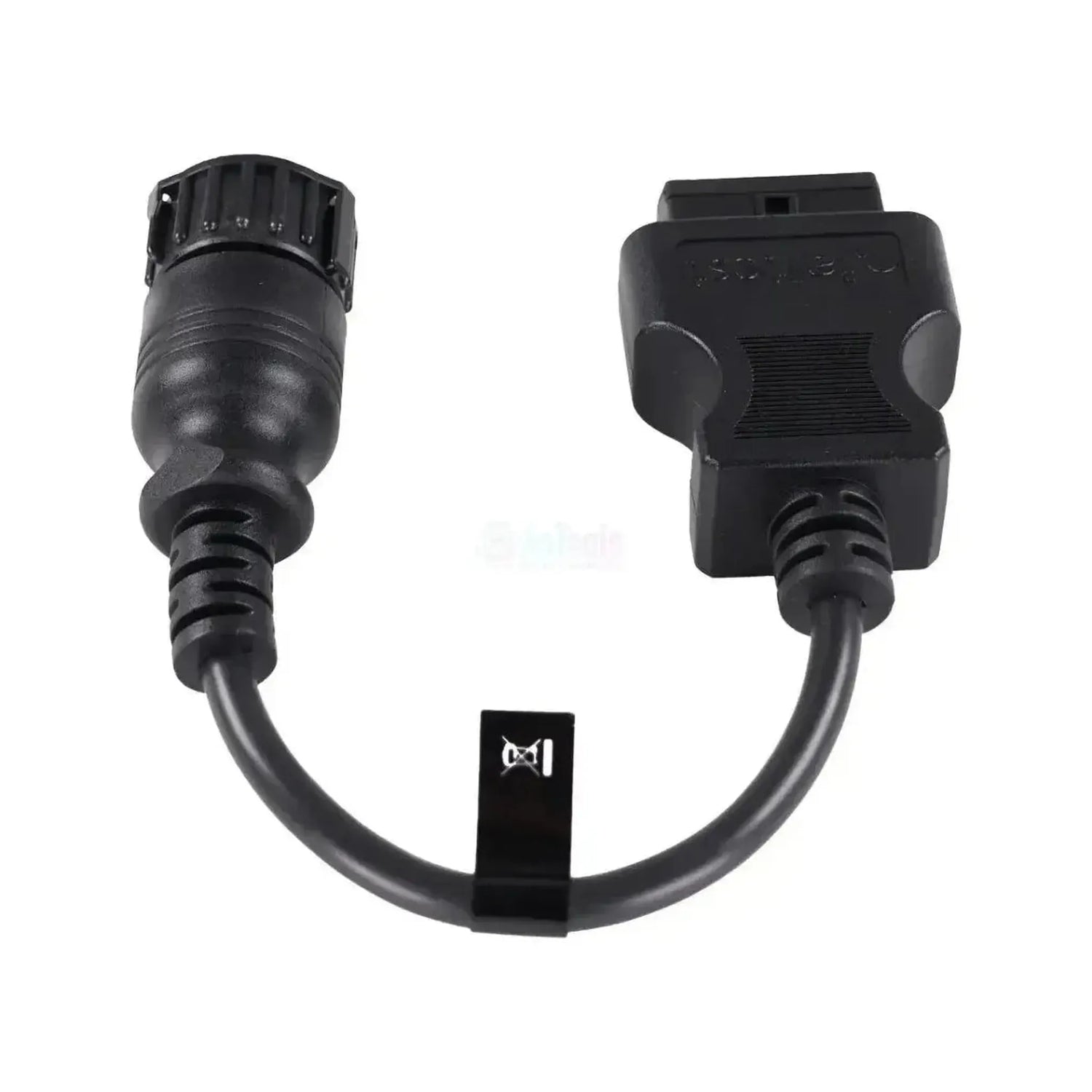

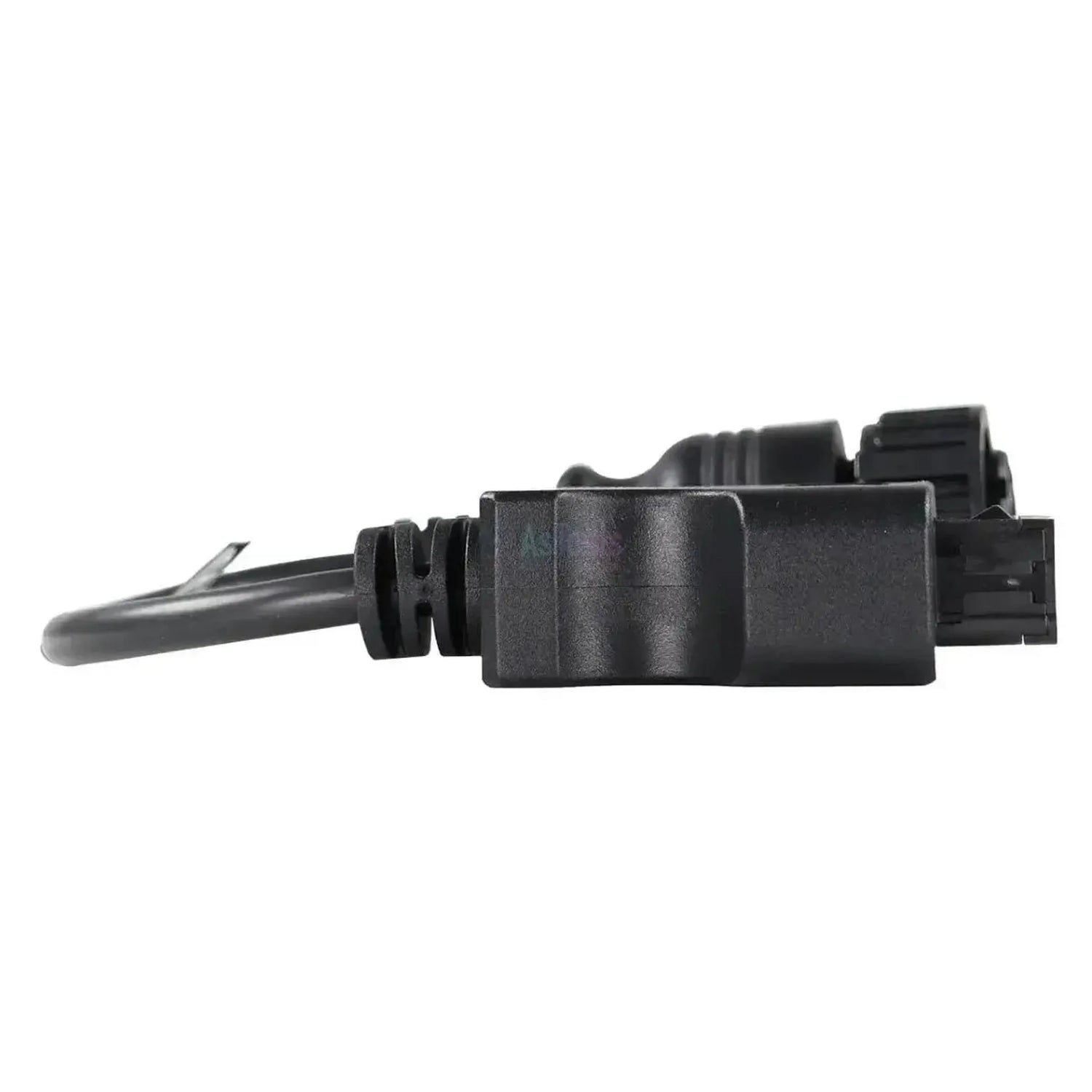

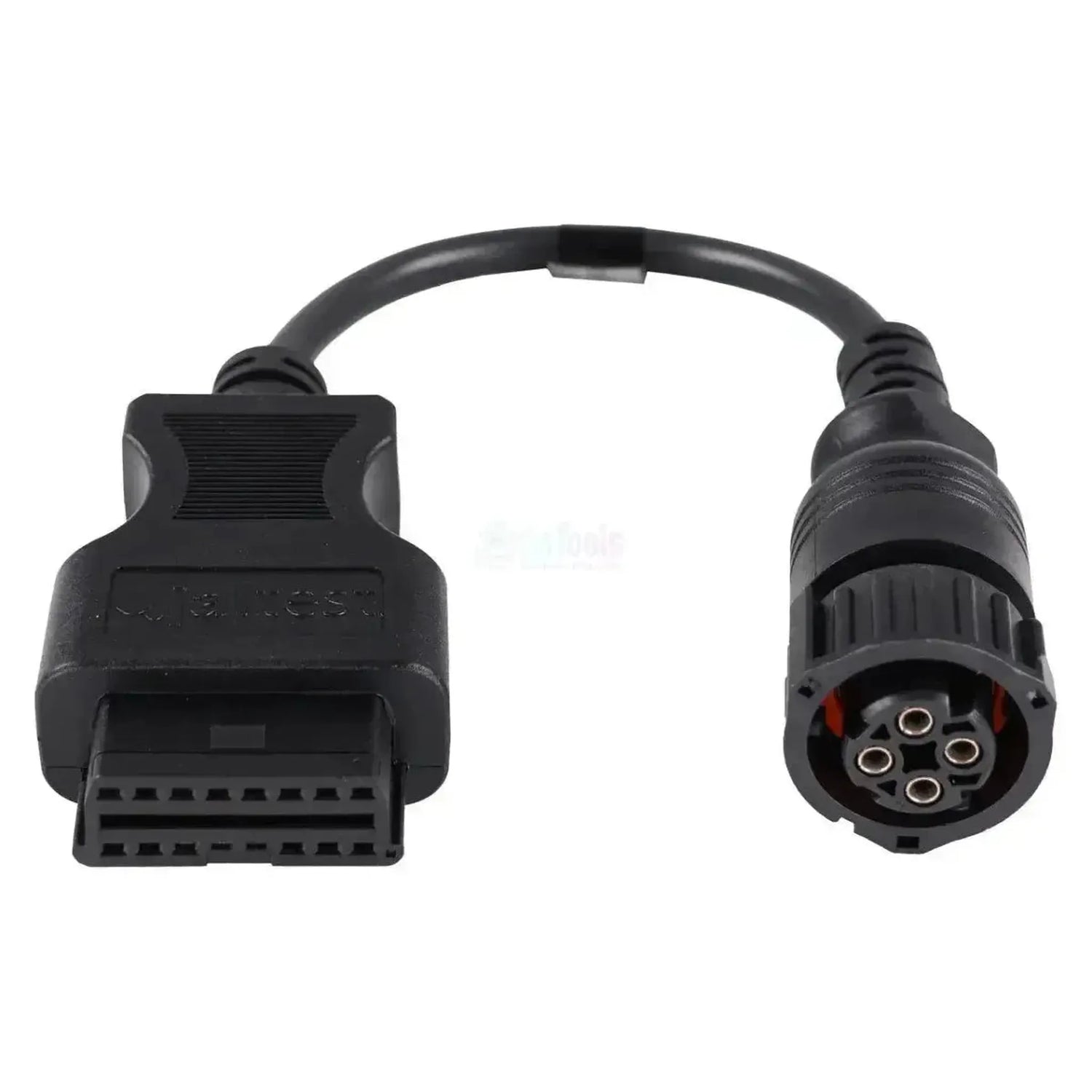

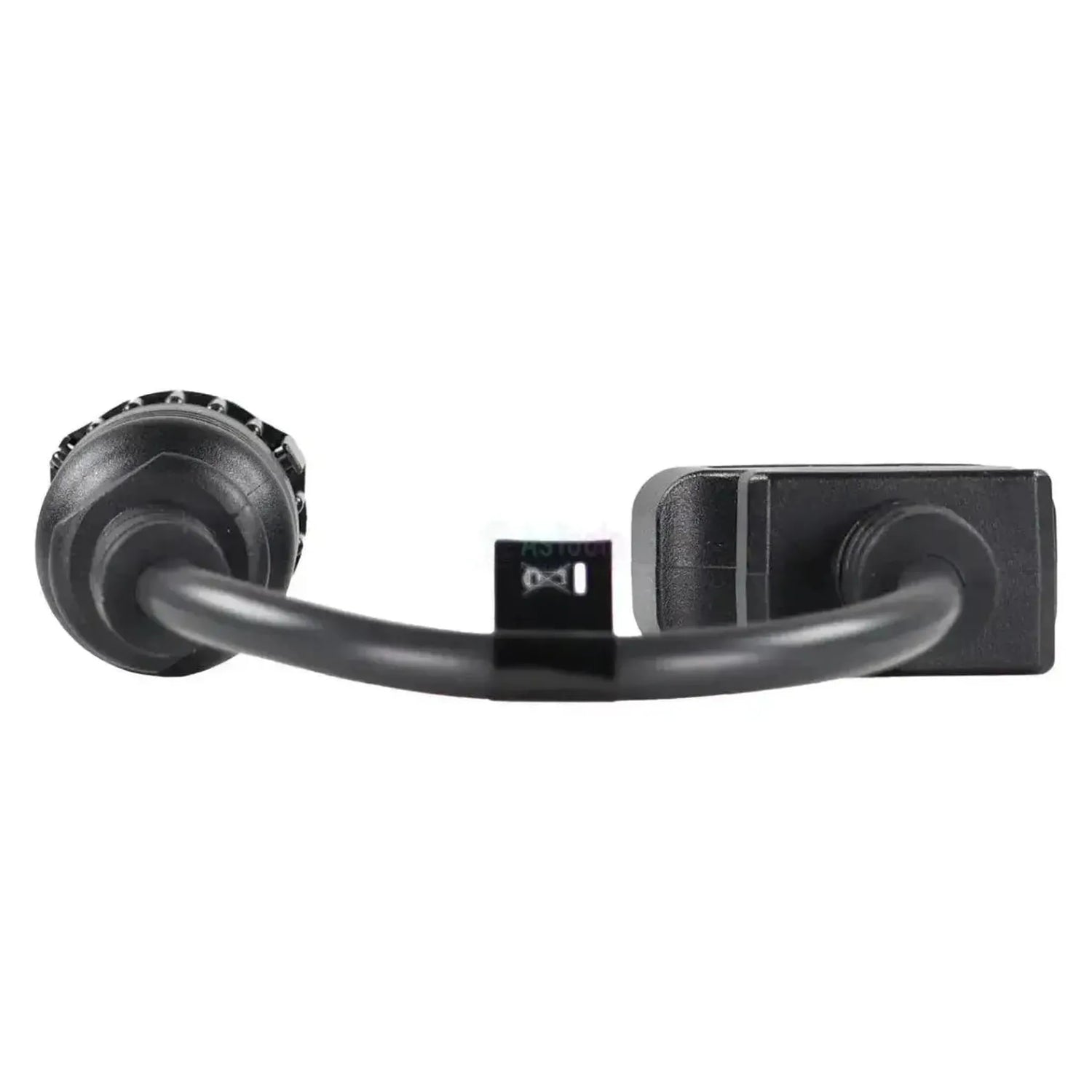

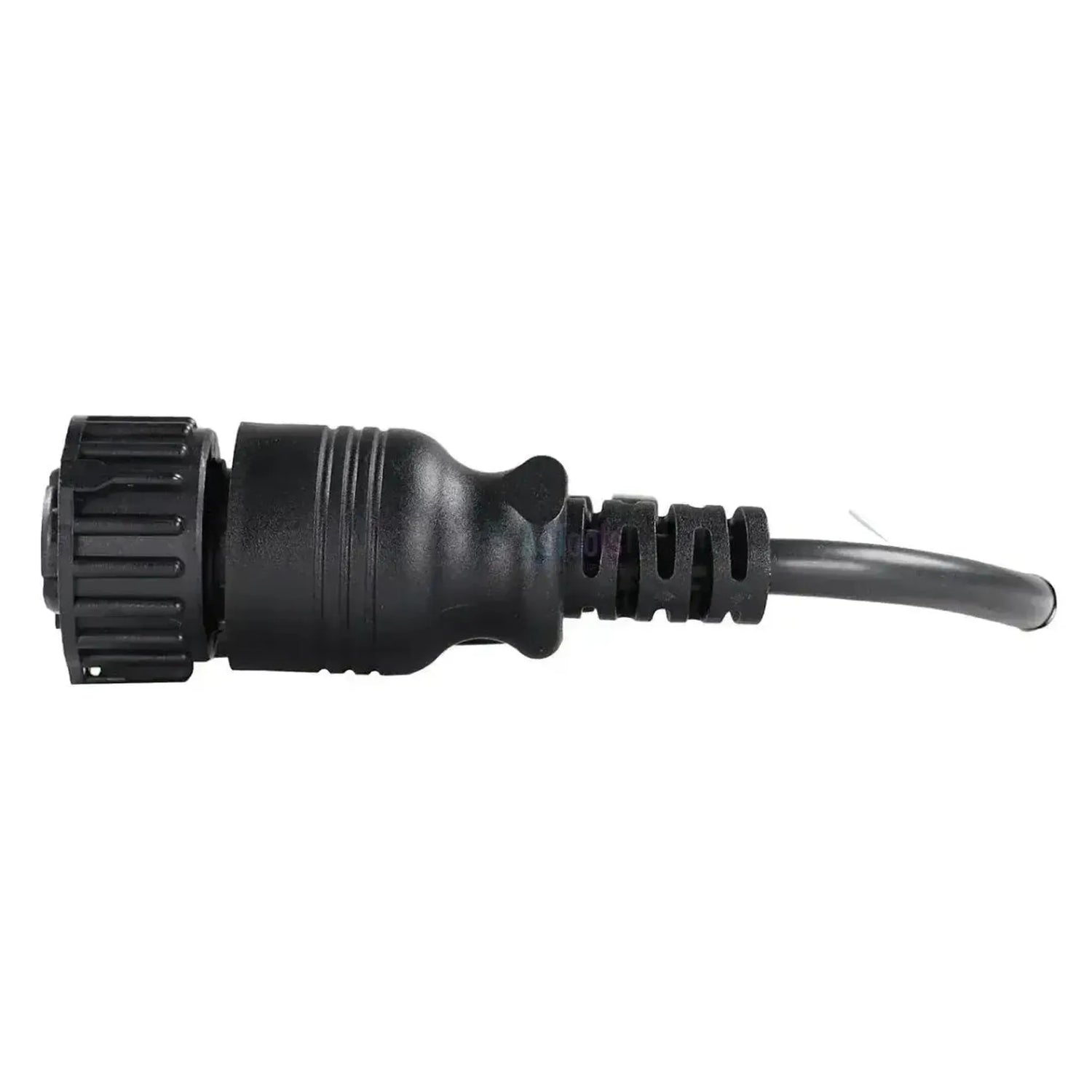

De Jaltest JDC532A is de CAN 4-pins diagnosekabel voor Scania-motoren. Aan de machinezijde zit een ronde zwarte bajonetconnector met een geribbelde koppelring en vier contactbussen rond een gecodeerd midden. Aan de interfacezijde zit de zwarte 16-pins OBD2-stekker. Het snoer meet 28 tot 30 cm, zonder module of aparte voedingstak.
De kabel bedient de CAN-lijn van de nieuwere Scania-motorgeneratie; de seriële RS232-lijn van de oudere motoren loopt via de JDC531A. De kabel is opgegeven voor de Jaltest Link V8.1 en V9. Omdat de stekker bij de motor hoort, komt u hem tegen in uiteenlopende machines en op binnenboordmotoren.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor over de CAN-lijn. Het gaat om de regelingen op pomp-verstuivereenheden. De regelingen op in-line inspuitpomp zitten op de RS232-lijn.
Regeleenheden die u kunt benaderen
- EMS PDE: Pomp-verstuivereenheden.
- EDC MS6.2: Pomp-verstuivereenheden.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Serienummer en softwareversie.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 4-pins stekker op de motor.
- Aansluiten: Steek de connector erop en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Scania en de motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het merk van de machine. Deze kabel past op elke Scania-motor met de ronde 4-pins CAN-diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.
Scania:
- DC09-serie: De negenliter industriemotoren.
- DC12-serie: De twaalfliter uitvoeringen.
- DC13-serie: De dertienliter industriemotoren.
- DC16-serie: De zestienliter V8-motoren.
Toepassingen:
- Ingebouwd: In graafmachines, kranen, landbouwmachines en hefwerktuigen.
- Overig: Aggregaten en binnenboordtoepassingen.
Verpakkingsinhoud
- 1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Műszaki adatok
Általános
- A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
- Jaltest (Cojali)
- A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
- Átalakító kábel
- A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
- AGV mezőgazdaság
- OHW építőipari és terepgépek
- MHE belső szállítás
- Marine vízi járművek
Csatlakozók
- A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
- 16 tűs OBD2
- A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
- 28-30 cm
Diagnosztikai funkciók
- Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
- Igen
- Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
- Igen
Használat
- Hivatkozási szám
- JDC532A
- Vezérlőegységek
- EMS PDE és EDC MS6.2 (motormenedzsment)
- A használathoz szükséges
- Jaltest Link V8.1 vagy V9
További műszaki adatok
- Toepassing
- Scania-motoren met 4-pins CAN-diagnoseaansluiting
- Aansluiting machinezijde
- 4-pins CAN, ronde bajonetconnector
- Segment
- Verbrandingsmotor
