Jaltest  |  SKU: JDC501A

Jaltest (JDC501A) | Steyr 3 eres OBD – 16 eres OBD2 adapter kábel | Belsőégésű motor

€192,95 áfával
€159,46 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

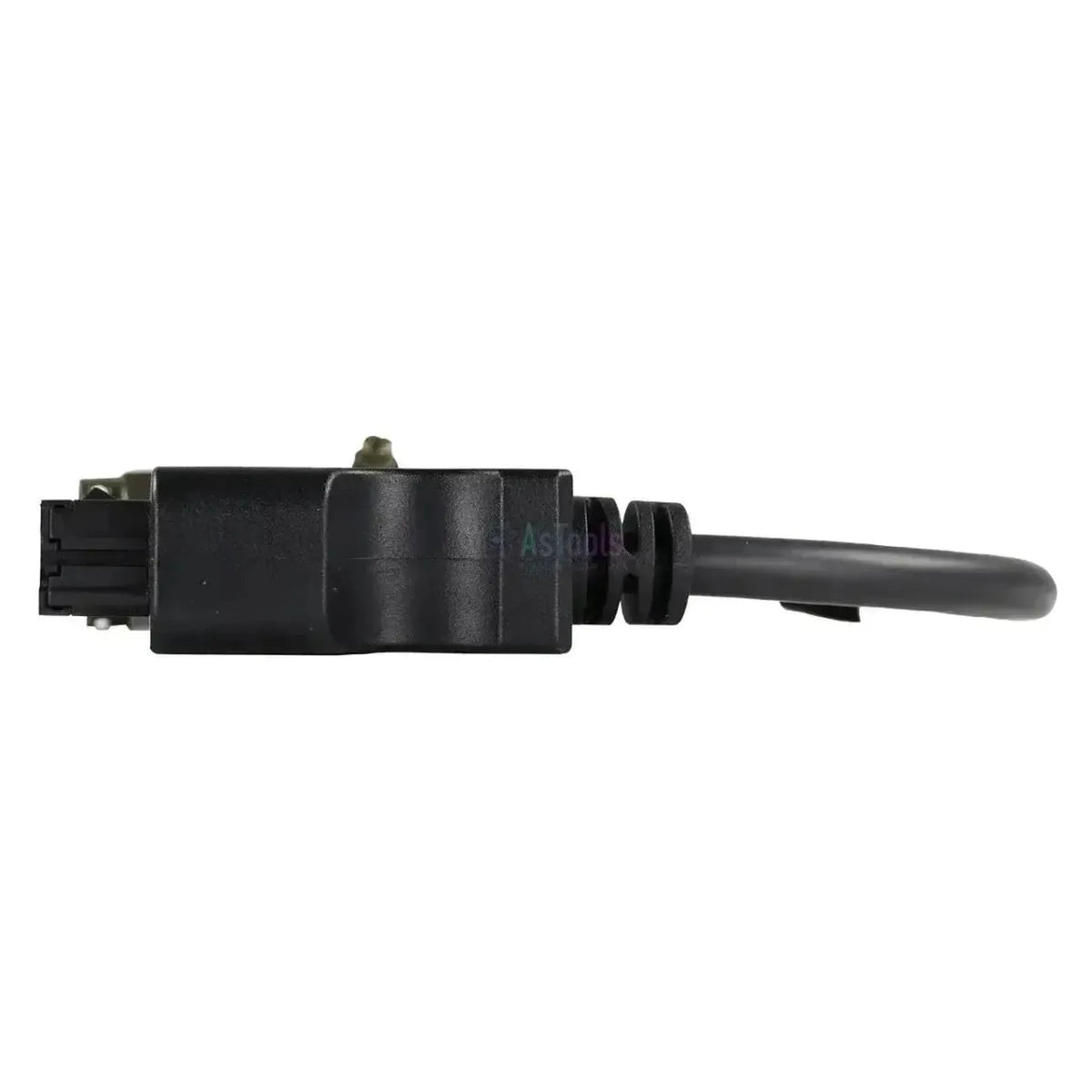

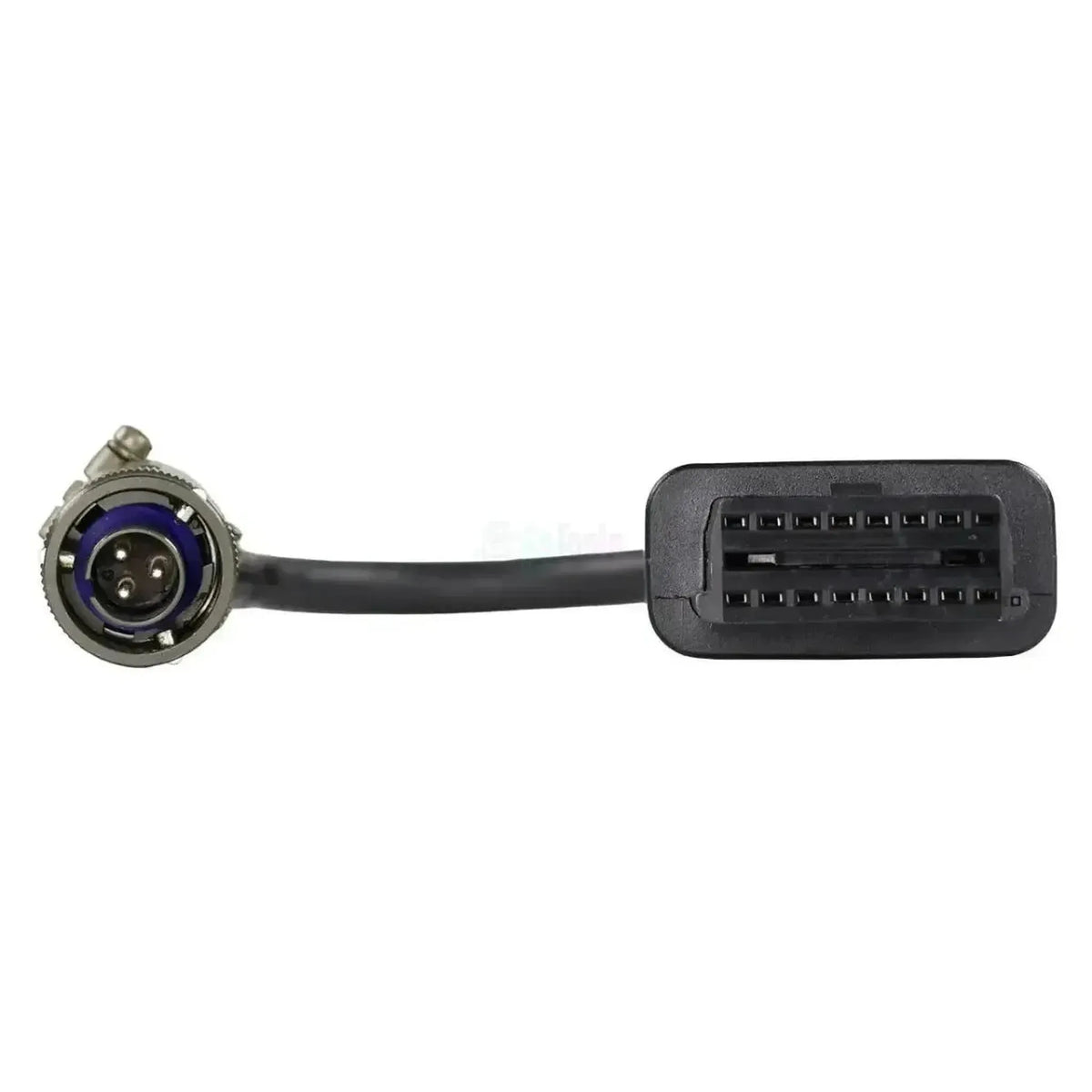

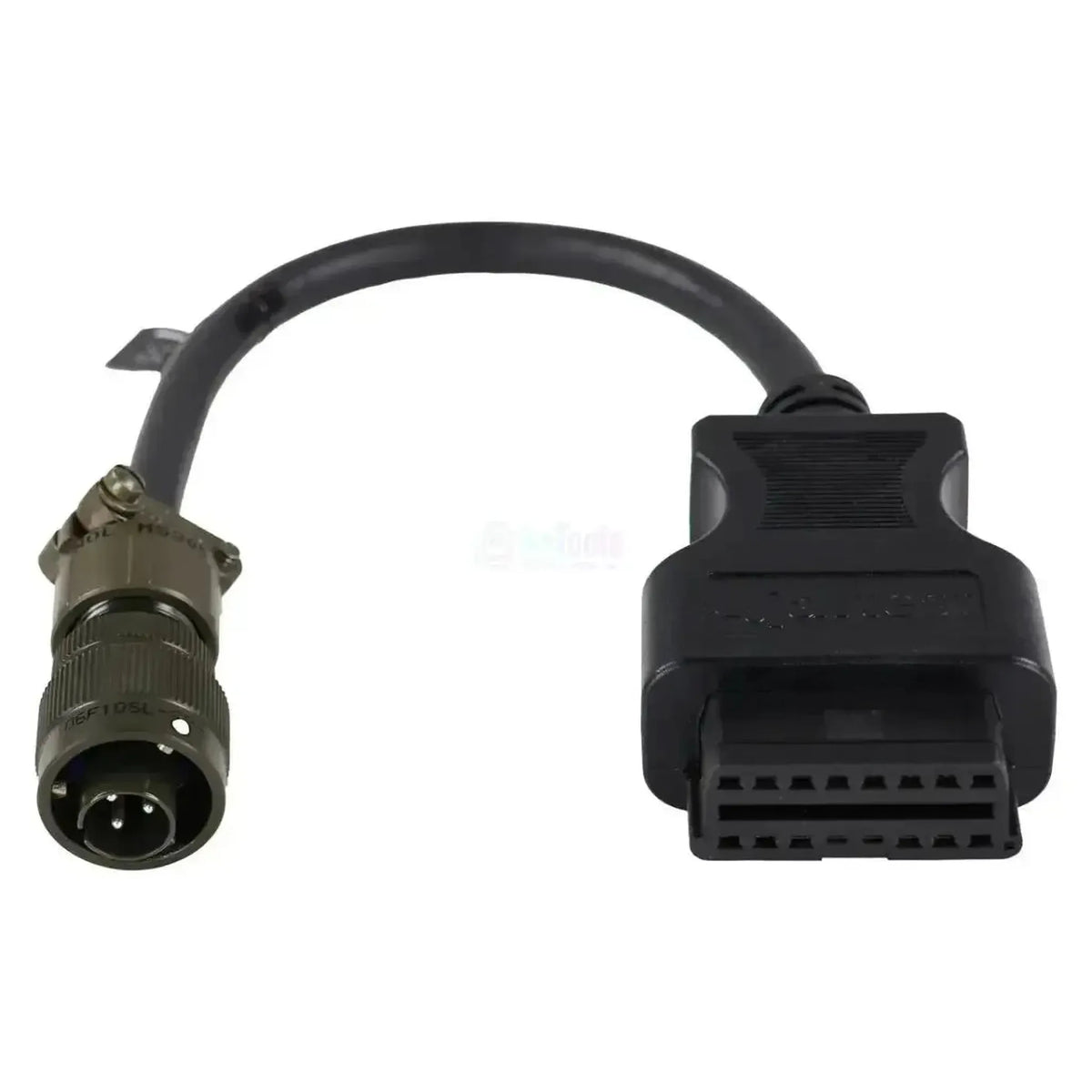

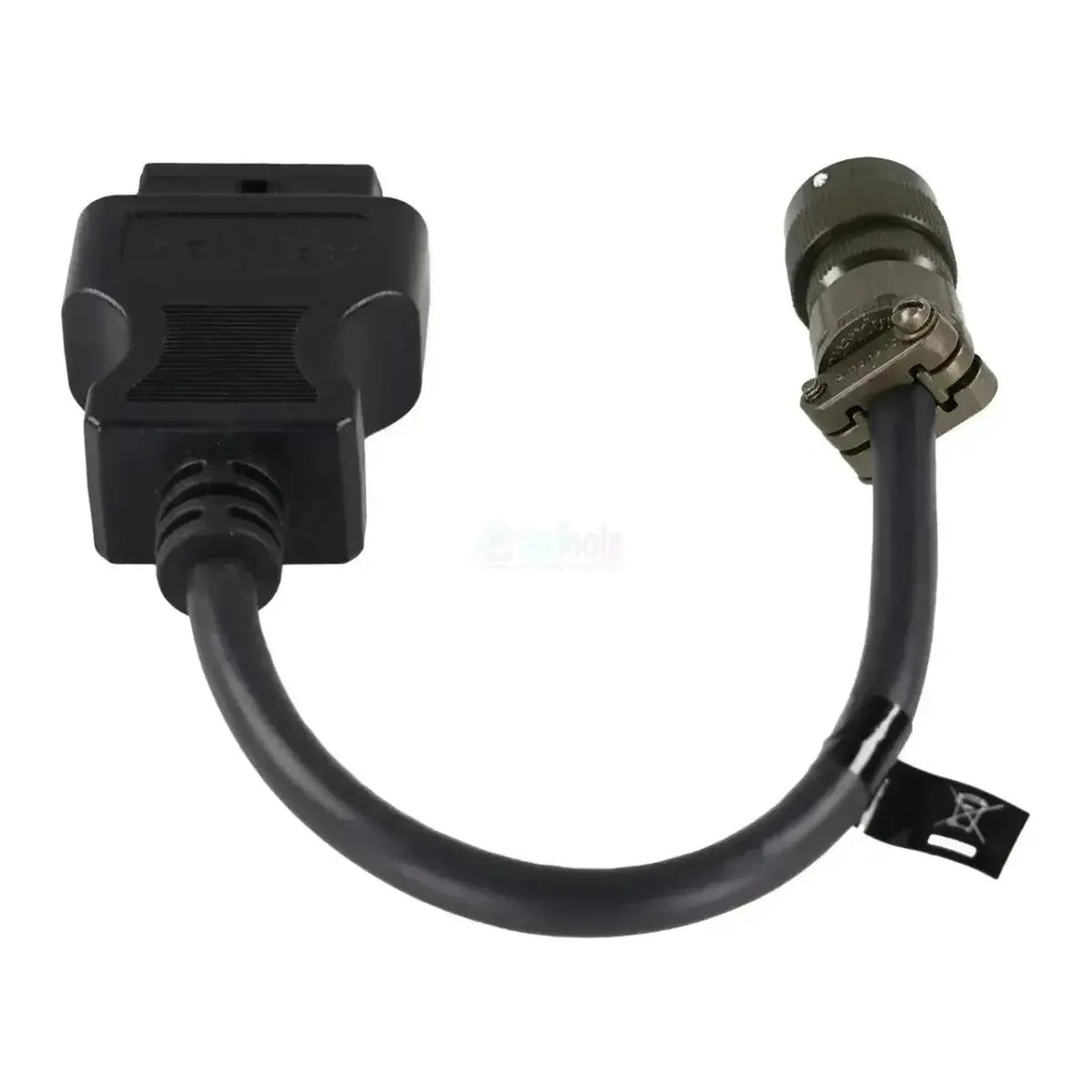

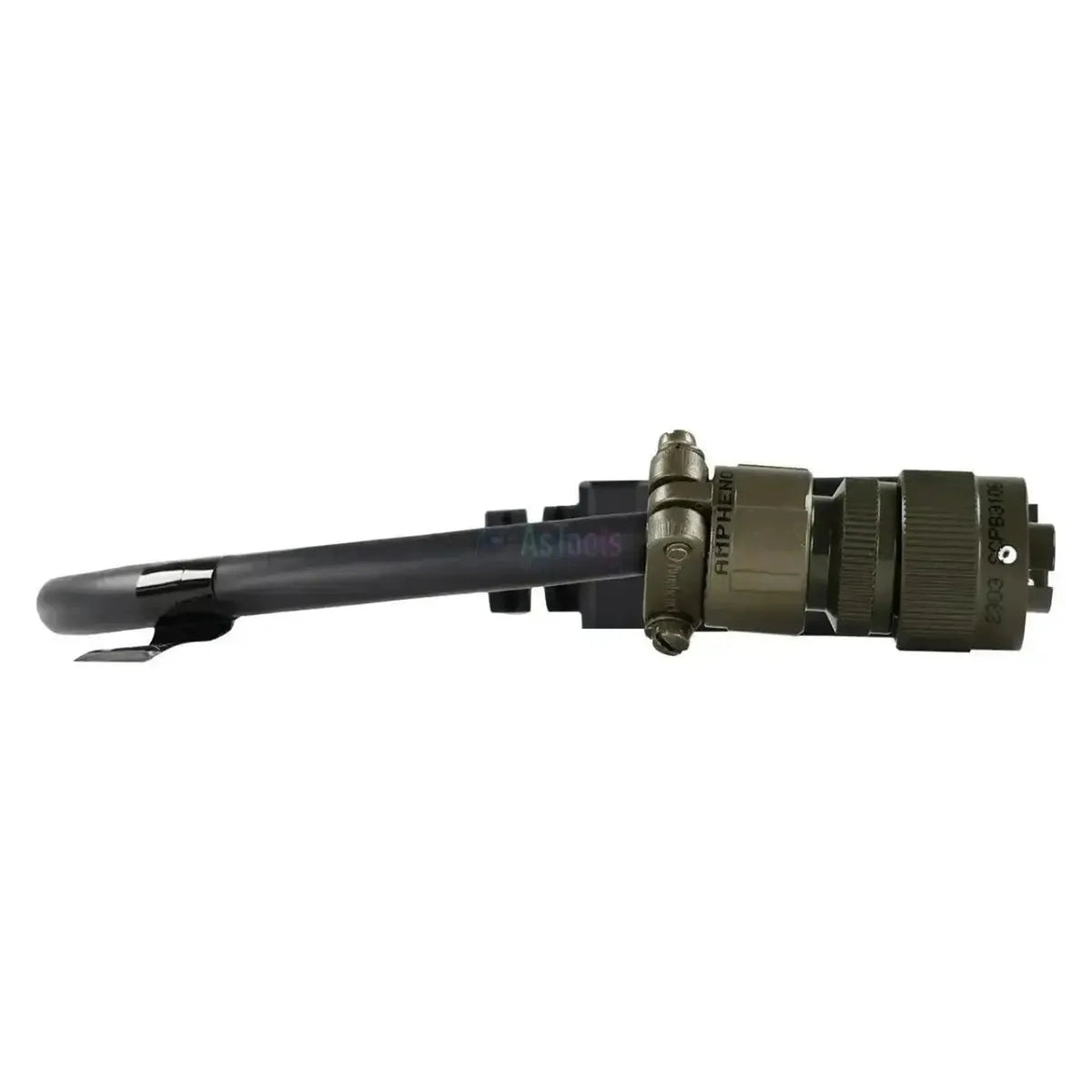

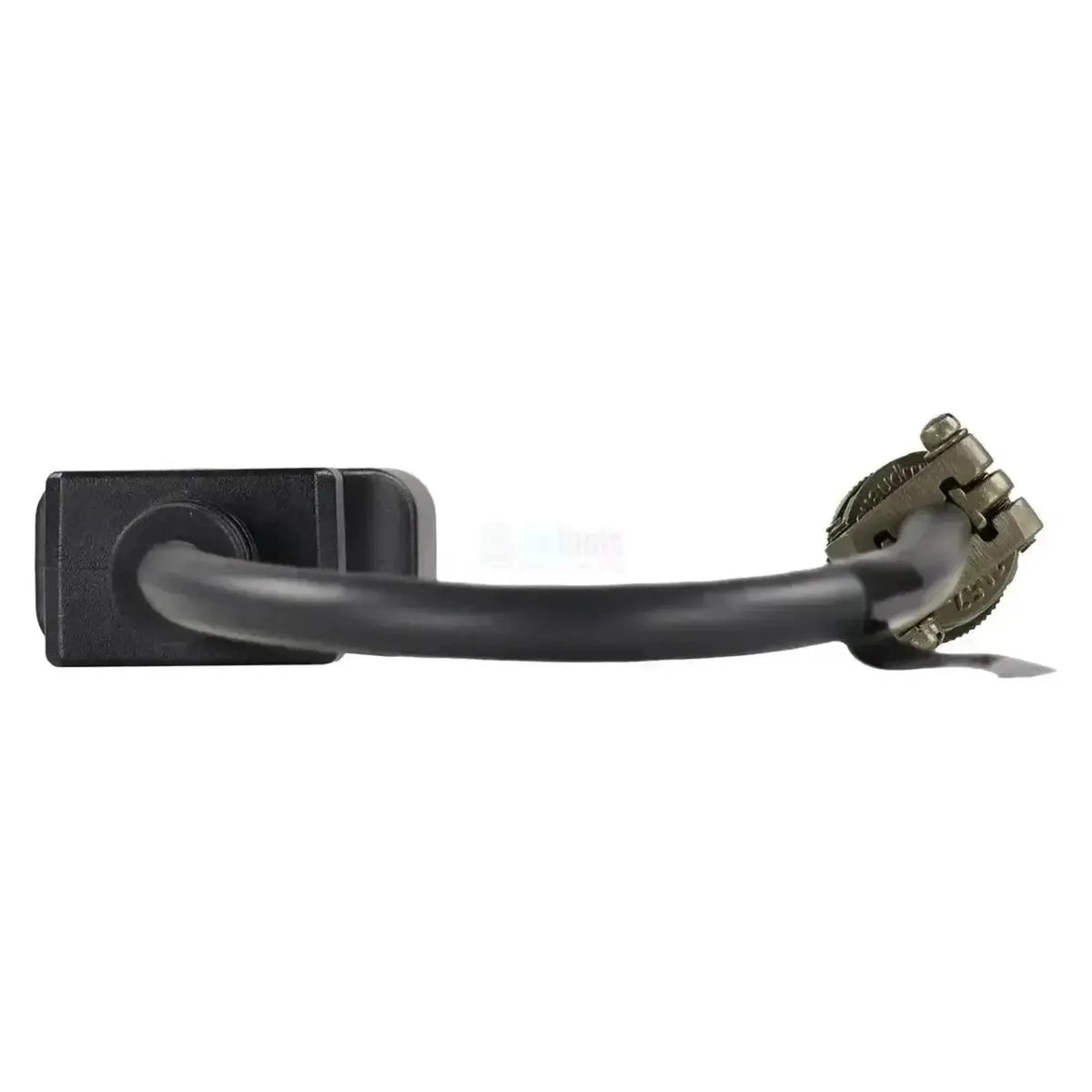

A Jaltest JDC501A a Steyr-motorok gyári 3-tüskés diagnosztikai csatlakozóját a 16-tüskés OBD2-busszal köti össze, amelyre a Jaltest Link diagnosztikai kábele csatlakozik. A motorszámítógép oldalán egy kerek fém bajonettkötés fogazott gyűrűvel található, melyen egy kék gyűrű van a fekete érintkező körül és három kerek tüske. A másik oldal egy fekete műanyag ház két sorban nyolc érintkezővel és a JDC501A feliratú fehér matricával. A Jaltest a kábelt Steyr motorokhoz diagnózis kábel, 3 tüske megnevezéssel forgalmazza, 29-31 cm hosszúsággal.

Ezen kivitelhez mellett létezik a JDC502A a 6-tüskés Steyr-csatlakozóhoz, és az eltérés több, mint a tüskék száma: Az adott kábel kerek csatlakozója lényegesen nagyobb átmérőjű és egy piros gyűrűt visel az érintkező körül, míg ez a kábel kék gyűrűvel rendelkezik. A 16-tüskés OBD2-oldal, a hosszúság és a Link V8.1 és V9 verzió mindkét kábelnél azonos. E kábelen keresztül eléri a Jaltest-fedezet által támogatott két Steyr-motorvezérlést: az EDC CAN és az UIS 1.0 vezérléseket; a kábel a Jaltest OHW (Off-Highway gépek) és Jaltest Marine fedezet részét képezi.

ELŐNYÖK

✔Hozzáférést biztosít a Jaltest által támogatott mindkét Steyr-motorvezérléshez: az EDC CAN és az UIS 1.0 vezérléshez.
✔Ugyanez a kábel működik a helyhez kötött és a hajóbeépített kialakításnál; a Jaltest a Steyr-ot mindkét fedezetben felsorolja.
✔Mindkét Steyr-vezérlésegységnél elérhető a fedezet hibakódok, mérési értékek és ECU-adatok.
✔Működik Jaltest Link V8.1 és V9 verzióval: A 16-tüskés OBD2-busz fogadja mindkét Link-generáció diagnosztikai kábelét.

MEGJEGYZENDŐ PONTOK

✕Csak a 3-tüskés Steyr-csatlakozóra (kék gyűrűvel) illeszkedik; a nagyobb 6-tüskés kialakítás piros gyűrűvel a JDC502A-t igényli.
✕A Steyr-fedezet kiolvasásra korlátozódik: az alkatrészek vezérlése, paraméterek beállítása és kalibrálás nem szerepel benne.
✕Steyr-motorokhoz a Jaltest karbantartási alaphelyzetezést nem nyújt; az karbantartási intervallumok sem szerepelnek.
✕A diagnosztikai csatlakozó a motorblokkon vagy annak mellett helyezkedik el; a beépített Steyr-motor határozza meg a választást, nem a gép típusa.

Alkalmazások és funkcionalitások

Ezen a kapcsolaton keresztül a Jaltest-szoftverrel eléri a 3-tüskés csatlakozóval rendelkező Steyr-motor motorvezérlését. A Jaltest ezeket a vezérléseket a Steyr Engines fedezeti csoportban egyesíti, amely az EDC CAN és az UIS 1.0 vezérlést tartalmazza. Az adatvonal felett érkezők a kiolvasás körében maradnak: Hibakódok, mérési értékek és ECU-adatok.

Elérhető vezérlőegységek

  • EDC CAN: A Steyr-motorvezérlés CAN-kialakítása.
  • UIS 1.0: A Steyr-motorok szivattyú-injektorszékületes vezérlésegysége.

Mit tehet

  • Hibakódok olvasása és törlése: Az irányítóegység hibamemóriájának olvasása a meghibásodás leírásával és kitörlése a javítás után.
  • Mérési értékek megtekintése: A vezérlőegységhez csatlakoztatott szenzorok aktuális értékei, a normatív tartományon kívüli értékekhez riasztási küszöb beállításának lehetőségével.
  • Nem szerepel a fedezet: Az alkatrészek vezérlése, paraméterek beállítása, kalibrálás és karbantartási alaphelyzetezés a Steyr-vezérlésekhez nem elérhető.

Kompatibilis járművek és alkalmazások

A motor határozza meg, nem a gép, amelybe beépítik. A Steyr-motorok önálló meghajtásként kerülnek beépítésre, ezért a Jaltest a fedezetet a motornál helyezi el. Ugyanez a motor így mind az állómotor, mind a hajóbeépített motor fedezet alatt szerepel; azt, hogy a motorblokkon 3-tüskés vagy 6-tüskés csatlakozó van, helyre meg kell vizsgálnia.

Steyr:

  • Steyr Engines: Az EDC CAN és UIS 1.0 vezérléseket tartalmazó fedezeti csoport
  • Helyhez kötött alkalmazások: Gépek és aggregátok, amelyekbe a Steyr-motor be van építve
  • Hajóbeépített motorok: A Steyr a Jaltest-ben a hajóbeépített motorok fedezete alatt is szerepel
💡
Jó tudni: A két Steyr-csatlakozó számolgatás nélkül is megkülönböztethető: Az adott kábel 3-tüskéje a legkisebb, és kék gyűrű van az érintkező körül, a JDC502A 6-tüskéje jóval nagyobb, és piros gyűrűvel rendelkezik. Ezért ellenőrizze, mely csatlakozó van a motoron, mielőtt megrendeli.

Csomag tartalma

  • 1x Jaltest (JDC501A) | Steyr 3-tüskés OBD – 16-tüskés OBD2 Átalakító kábel | Belsőégésű motor

Műszaki adatok

Előírás Leírás
Márka Jaltest (Cojali)
Referenciaszám JDC501A
Típus Adapterkábel
Alkalmazás Steyr-motorok 3-tüskés diagnosztikai csatlakozóval
Hossz 29-31 cm
Gépoldali csatlakozás 3-tüskés OBD, kerek bajonettkötés kék gyűrűvel
Interfészoldali csatlakozó 16-tűs OBD2
Interfész Jaltest Link V8.1 és V9, 16-tüskés OBD2-diagnosztikai kábelen keresztül
Vezérlőegységek EDC CAN és UIS 1.0 (motorvezérlés)
Szegmens Égésmotor
Jaltest-modul Jaltest OHW (Off-Highway gépek) és Jaltest Marine
