Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-pin OBD – 16-pin OBD2 adapter kábel | Motorcsónak

€71,95 áfával
€59,46 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

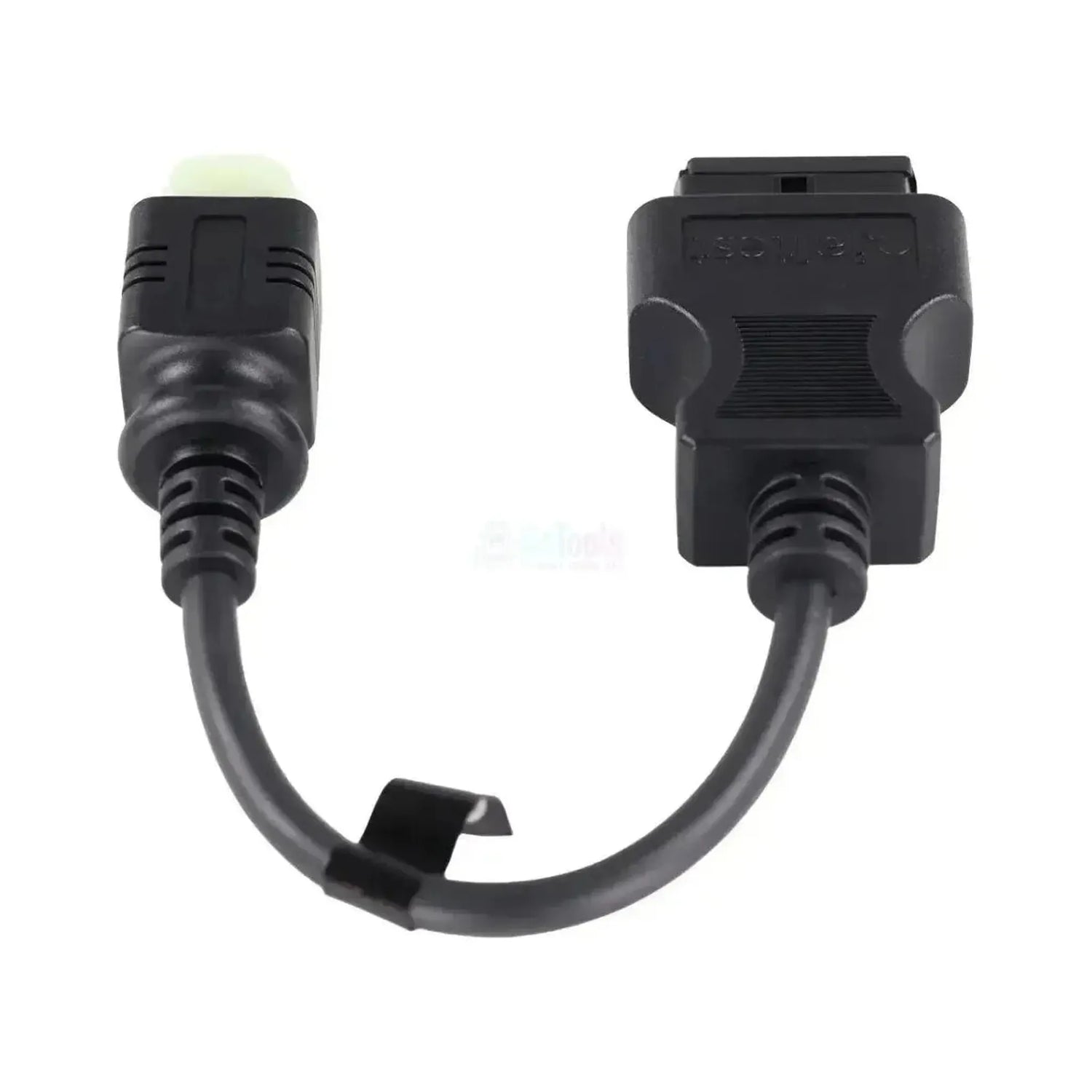

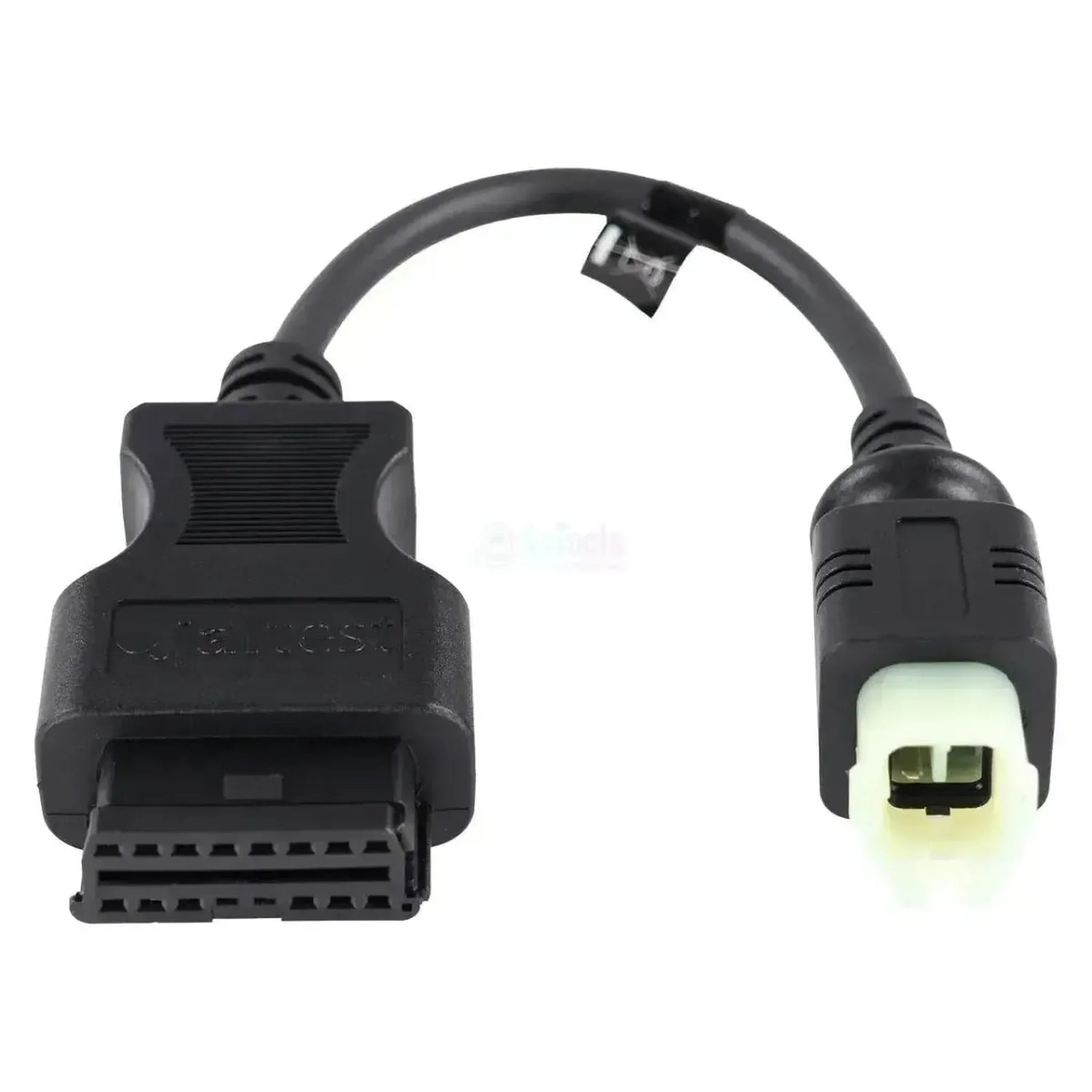

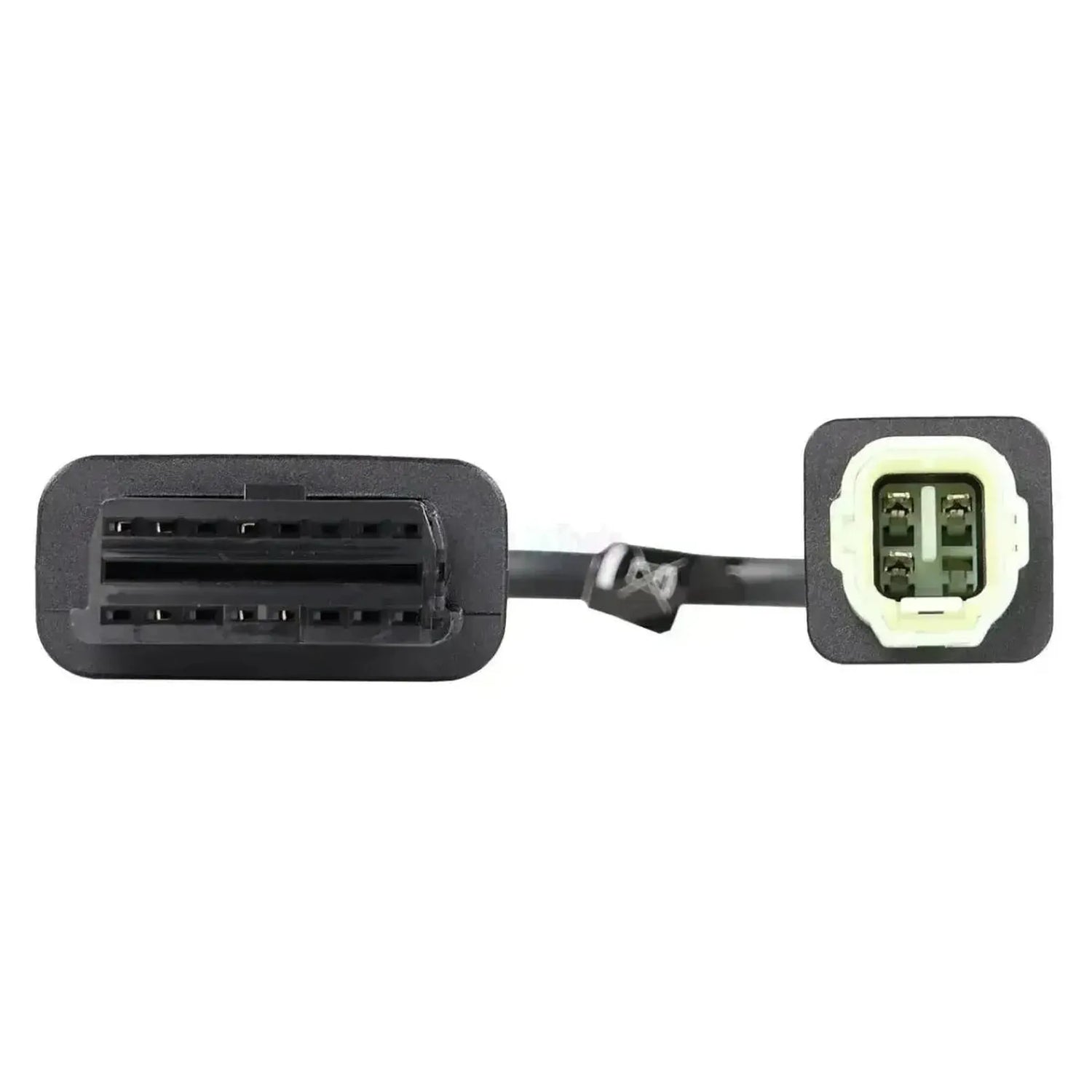

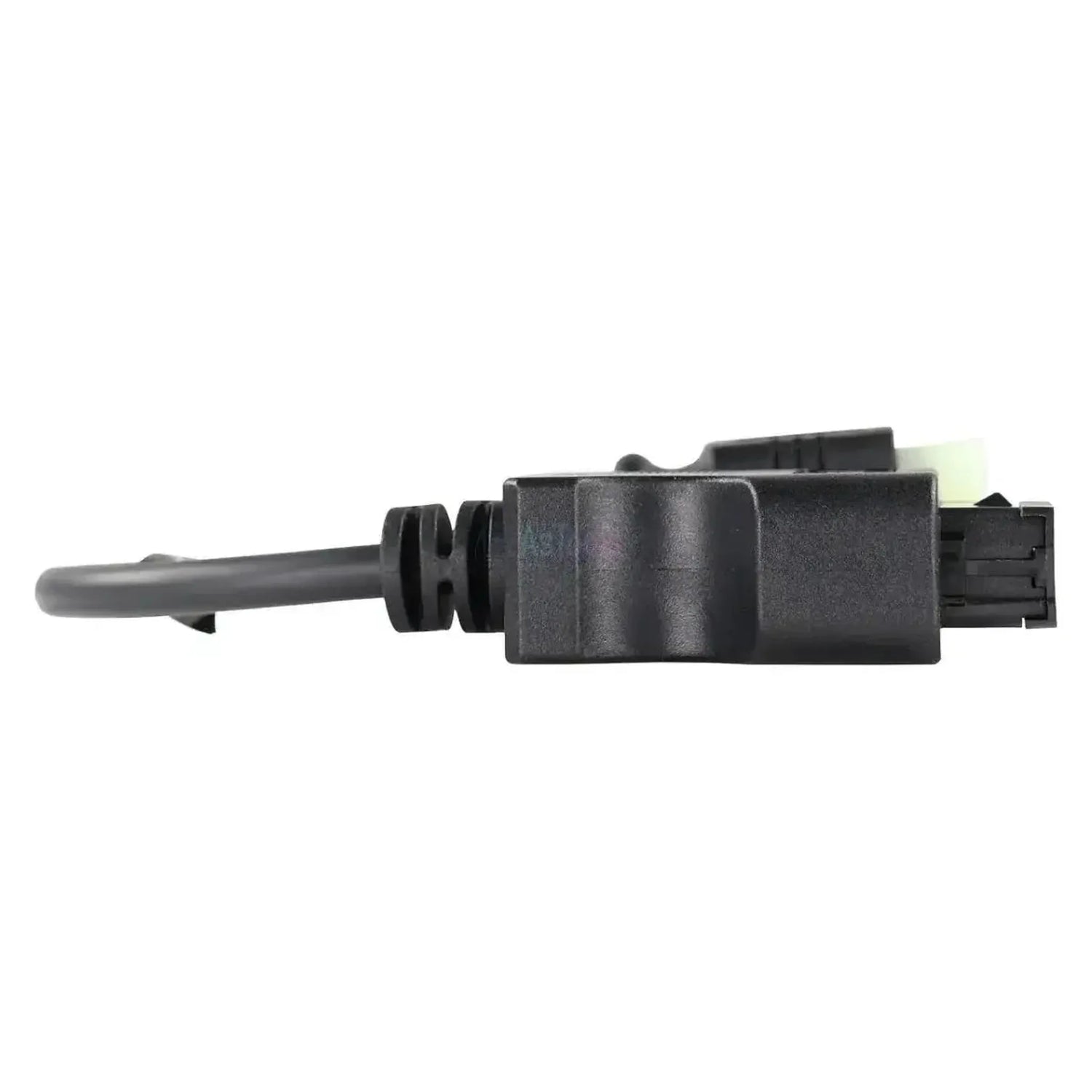

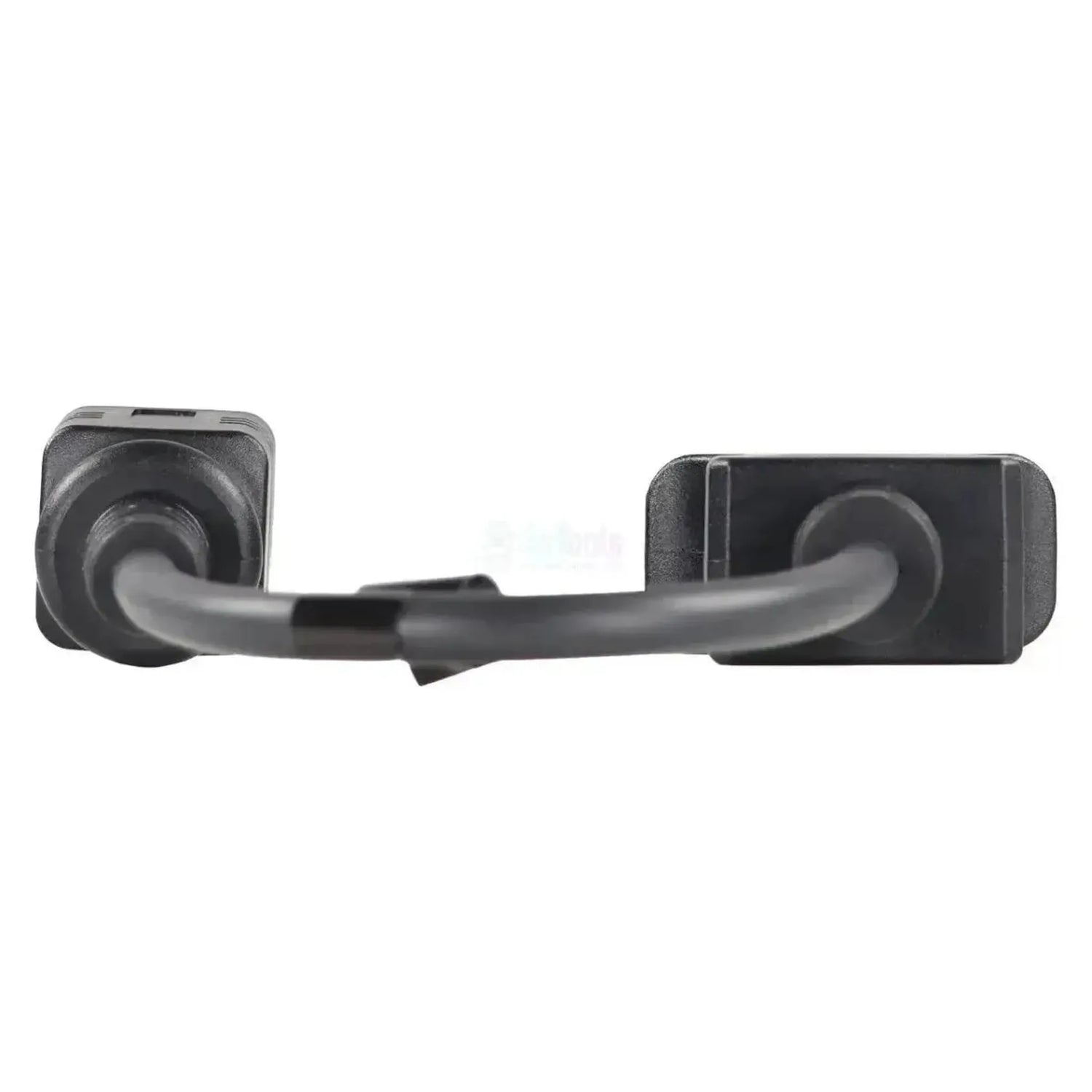

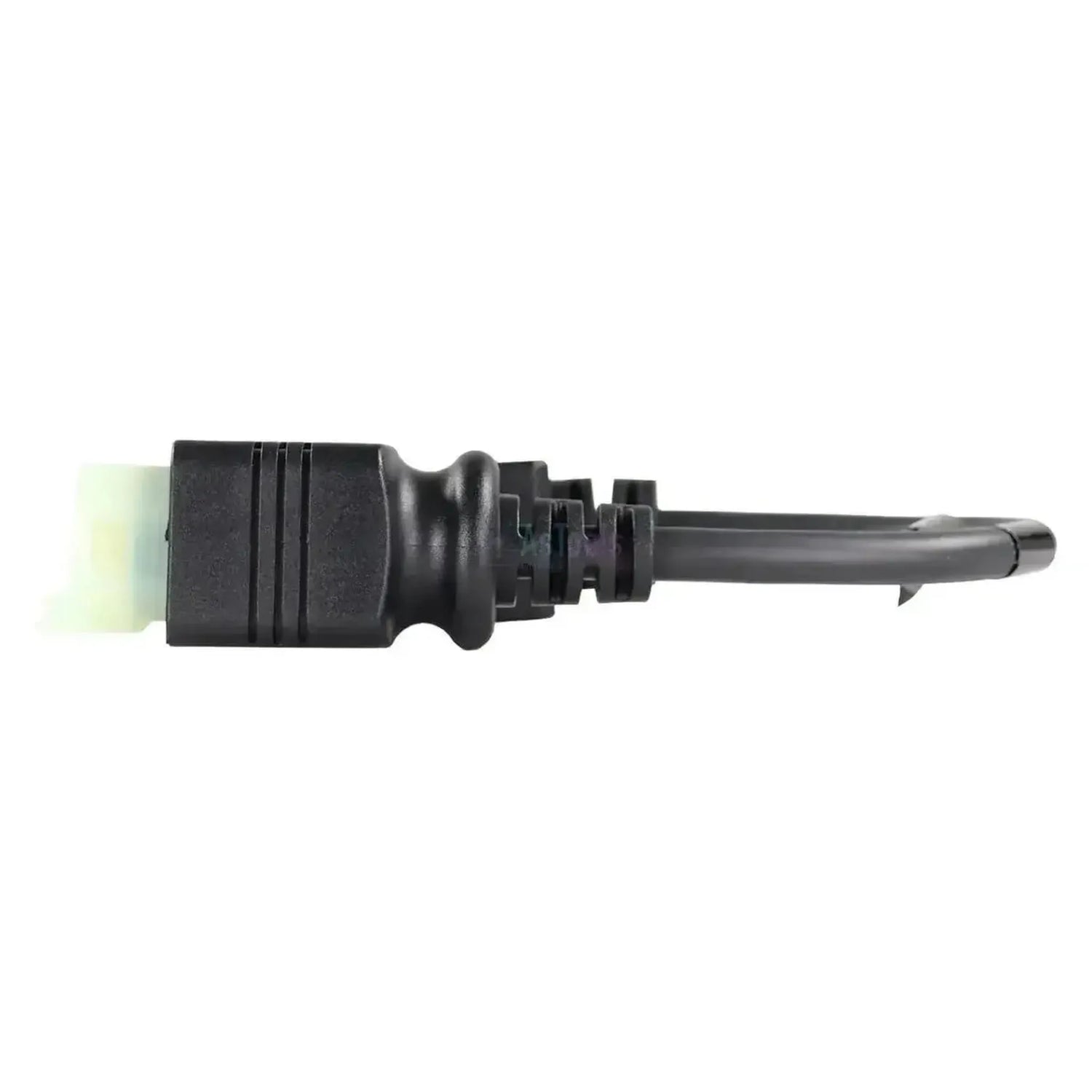

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een lichtgroene binnenhouder, waarin vier posities achter een middenrib staan. De aansluiting zit in de motorruimte, op of naast de motor, en het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software de twee regeleenheden van de DF-serie: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Op de ECM staat de volledige functielijst, tot en met parameters, kalibratie, reset en de handmatige procedure. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Suzuki-buitenboordmotoren met de Jaltest Link uitlezen. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere.

Regeleenheden die u kunt benaderen

  • ECM: Motorregeling, volledige functielijst.
  • BCM: Bedieningsmodule gas- en schakelhendels.

Wat u kunt doen

  • Foutcodes: Op de ECM en de BCM.
  • Meetwaarden: Live meekijken.
  • Componenten: Aansturen, alleen op de ECM.
  • Parameters en reset: Alleen op de ECM.
  • Kalibratie: Op de ECM en de BCM.
  • Handmatige procedure: Begeleide controles ECM.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de lichtgroene 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC616A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan; op de V9 via de JDC100B.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen staan in de Jaltest Marine-dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175.
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • Marine vízi járművek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
4 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Újrahangolhatók-e az alkatrészek vagy érzékelők. Gyakran szükséges alkatrészcsere után.Kalibrálások végrehajtása

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
Marine kábelkészlet vessel, Marine kábelkészlet külmotoros
Hivatkozási szám
JDC616A
Vezérlőegységek
ECM (motorvezérlés) és BCM (karkezelő modul)

További műszaki adatok

Toepassing
Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1, of Link V9 met verlengkabel JDC100B (2,5 m SUBD-26), en een licentie voor Jaltest Marine
