Jaltest  |  SKU: 50003008

Jaltest (50003008) | Tesztkábel készlet | Kiegészítők

€19,95 áfával
€9,95 áfával
€8,22 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

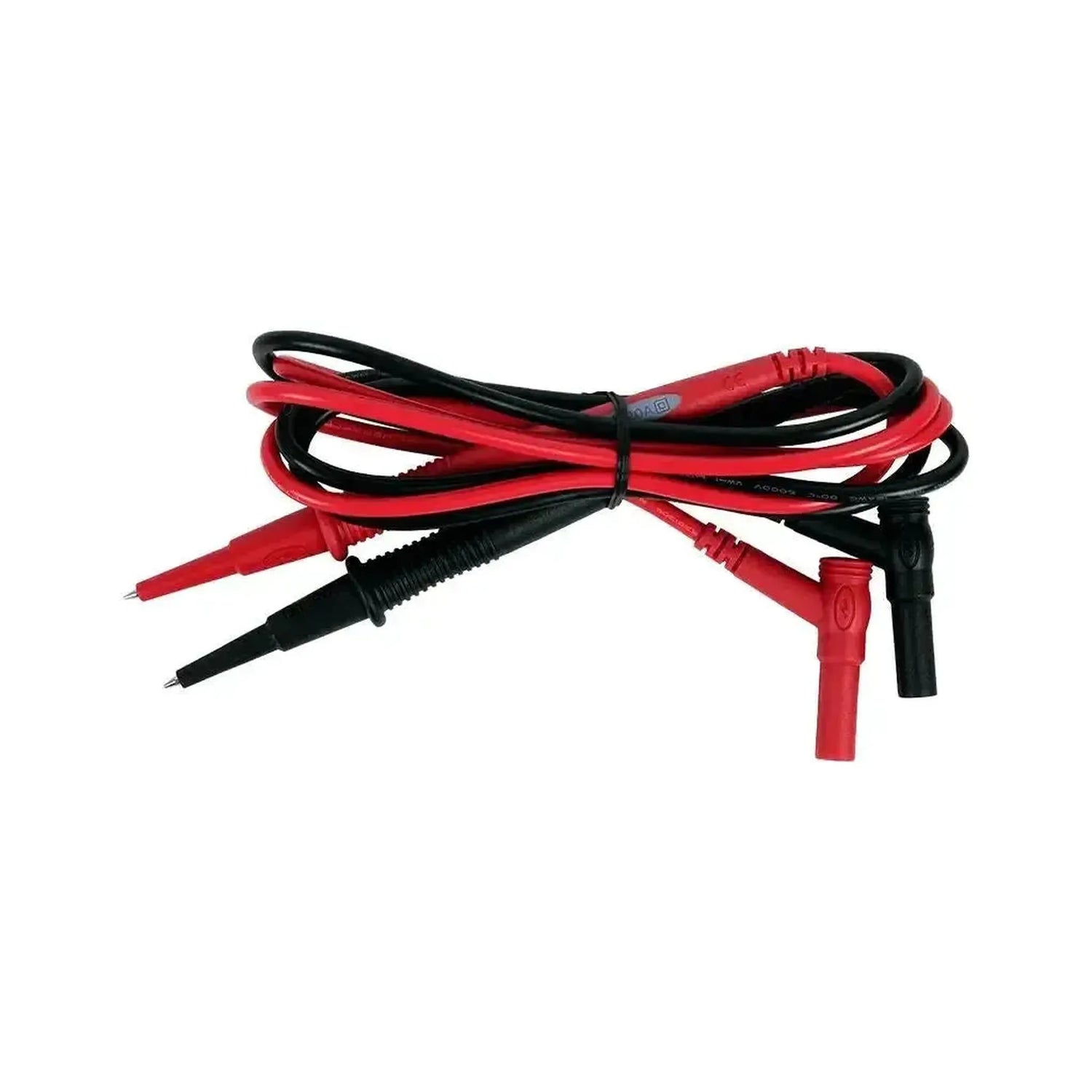

A Jaltest testkabelset (50003008) két mérővezetékből áll, egy vörösből és egy feketéből, mindegyik egyik végén rögzített mérőtűvel és a másikon derékszögű biztonsági banánhüvelyvel rendelkezik. A tűk bordázott fogantyúval és vastag gallérral vannak ellátva, így az ujjai a mérőpont mögött maradnak. A hüvelyen a CE-jel, a kettős szigetelés jele és a 20 A található; a burkol­aton pedig 20 AWG, 5000 V és 90 °C. A két vezeték együttes tömege 95,5 gramm.

Ezekkel a vezetékekkel feszültséget, ellenállást és folytonossá­got mérhet érzékelőkön, aktuátorokon és kábelkötegeken, az már meglévő multiméterével. Az éles pont szűk mérőpontokon használható, ahol egy tompa tű elcsúszna, az derékszögű csatlakozó pedig a vezetéket az műszer mellett tartja, ahelyett hogy egyenesen kilógna belőle. Ezáltal az laza csere olyan vezetékekhez, amelyek meghibásodtak vagy megbízhatatlanná váltak.

ELŐNYÖK

✔Illeszkedik a biztonsági banánhüvelyekhez szinte minden standard mérőbemenettel rendelkező multiméteren.
✔A derékszögű csatlakozó nem lóg ki egyenesen a műszerből, ami szűk helyen történő méréskor nagy előny.
✔Az éles tűk elérnek kis vagy beépített mérőpontokat, ahol egy tompa tű nem tapad.
✔Egy laza csere a sérült vezetékekhez, így a továbbra is működő mérőműszer használható marad.

MEGJEGYZENDŐ PONTOK

✕A szett két vezetékből áll. Szorítók, adapterek és tárópouches nem tartoznak hozzá.
✕A tűk a vezetékhez rögzítve vannak, és nem cserélhetők szorítóra vagy más típusú pontra.
✕Ha több fajta csatlakozásra van szüksége, a Jaltest (50003019) | Mérővezeték- és Vizsgálótű Szett (120 darabos) a kofferváltozat tűkkel, szorítókkal és mérővezetékekkel.
✕Az éles pont megrongálja a vezeték szigetelését áthatoláskor. Utána zárja le a lyukat, különben nedvesség szivárog az ádz be.

Alkalmazások és funkcionalitások

Ezek a vezetékek a kapcsolat a multiméter és a méréspontod között. Az autóvezetékek elektromos munkájához szánják, tehát alacsony feszültségre érzékelőkön, aktuátorokon és kábelkötegeken.

Mit lehet vele mérni

  • Feszültség mérése: Tápfeszültség, tömegveszteség és jelfeszültség egy érzékelőn vagy aktuátoron.
  • Ellenállás mérése: Egy tekercs, egy szenzortekercs vagy egy fűtőelem ellenállása.
  • Folytonosság mérése: Az érről vételről végig számít egy szakadás felkutatásához.
  • Hibák jelzése: Rövidzárlat, egy szakadt érz vagy a normáltól eltérő jeligerték.

A vezetékek kialakítása

  • Műszeroldal: A derékszögű biztonsági banánhüvely, melynek csapolja nagyobbrészt körülvett.
  • Mérőoldal: Rögzített mérőtű éles fémponttal és bordázott fogantyúval.
  • Szín: Egy vörös és egy fekete vezeték, így a plusz és a tömeg külön tartható.
  • Nyomtatás: A hüvelyen a CE-jel, a kettős szigetelés jele és 20 A; a vezetéken 20 AWG, 5000 V, 90 °C és VW-1.

Ez a szett vagy a 120 darabos koffer

Az webáruházban két szett található egymás mellett, amelyek egyaránt méréssel foglalkoznak. A különbség a terjedelmében van. Az egyik laza vezetékekből áll, a másik egy koffer tele csatlakozóeszközökkel. Ez a blokk egymás mellett teszi őket.

A két szett egymás mellett

  • Jaltest (50003008) | Testkabelset | Accessoires: Két 95,5 grammos vezeték összesen, vörös és fekete, rögzített éles tollal. A multiméter standard vezetékszettje vagy annak cseréje.
  • Jaltest (50003019) | Mérővezeték- és Vizsgálótű Szett (120 darabos): Egy 2 kg-os koffer visszacsípő tűkkel, átdöfő tűkkel, krokodilcsipeszekkel, megfogó csipeszekkel és laza mérővezetékekkel. Azoknak szól, akik minden csatlakozáshoz más típusú tollat vagy szorítót igényelnek.
  • Melyik kettő közül: Ha főleg könnyen elérhető pontokon mér, a testkabelset elegendő. Ha sokat dolgozik olyan csatlakozókon, amelyeknek csatlakozva kell maradniuk, a koffer a logikus választás.
💡
Jó tudni: A mérővezetékek két helyen kopnak, nevezetesen a hüvely mögötti görbülésnél és a toll pontjánál. A szigetelésben levő hajszálrepedés vagy egy meghajlított pont olyan mérési értékeket okoz, amelyek mérésről mérésre eltérnek, miatt egy egészséges áramkör hibásnak tűnhet. Tedd fel ezért a két vezetéket közvetlenül egymás mellé és mérj rajtuk keresztül az egy hiba keresése előtt.

Csomag tartalma

  • 1x Vörös mérővezeték rögzített mérőtűvel és derékszögű biztonsági banánhüvellyel
  • 1x Fekete mérővezeték rögzített mérőtűvel és derékszögű biztonsági banánhüvellyel

Műszaki adatok

Előírás Leírás
Márka Jaltest (Cojali)
Referenciaszám 50003008
Típus Mérővezeték-szett
Kivitel Vörös és fekete, darabonként laza vezetékek etui nélkül
Kábelek száma 2
Csatlakozás műszeroldal felé Derékszögű biztonsági banánhüvely
Csatlakozás mérőoldal felé Rögzített mérőtű éles ponttal és bordázott fogantyúval
Nyomtatás a hüvelyen CE, kettős szigetelés jele, 20 A
Nyomtatás a vezetéken 20 AWG, 5000 V, 90 °C, VW-1
Súly 95,5 gramm
Alkalmazás Multiméter banándugóval
Szegmens Kiegészítők
