Jaltest  |  SKU: JDC509A

Jaltest (JDC509A) | Volvo 16 tűs OBD – 16 tűs OBD2 átalakítókábel | Terep- és építőipari gép

€97,95 áfával
€80,95 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

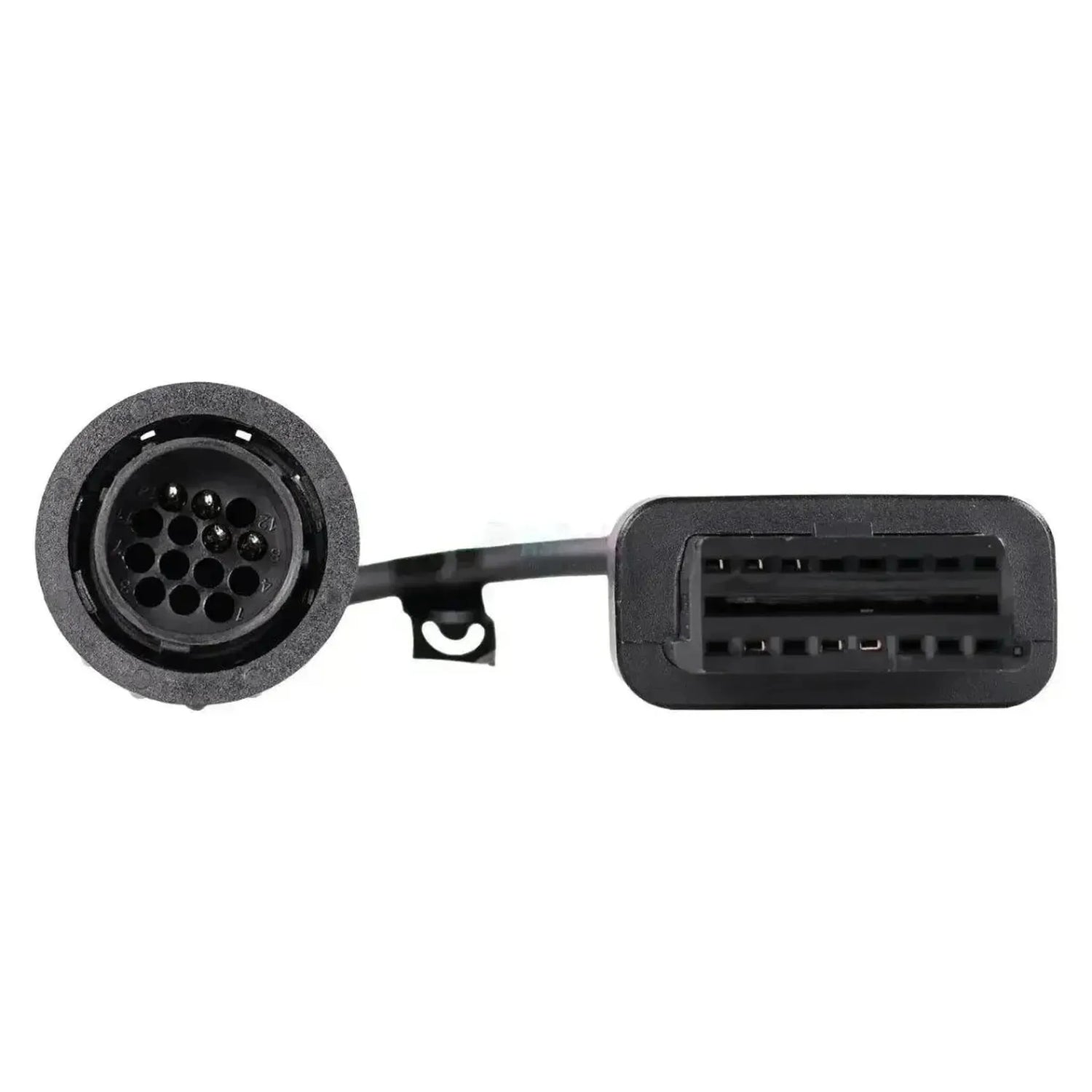

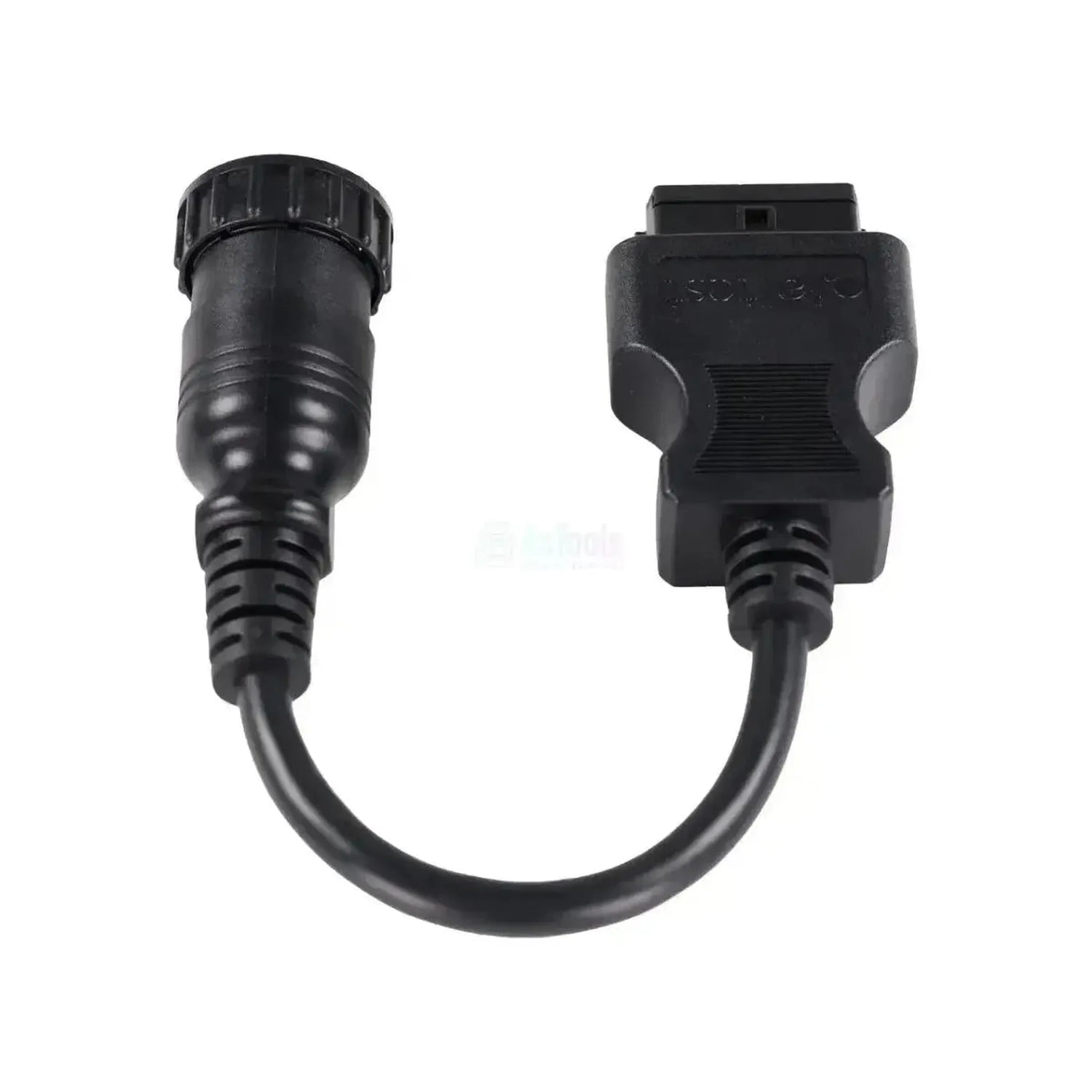

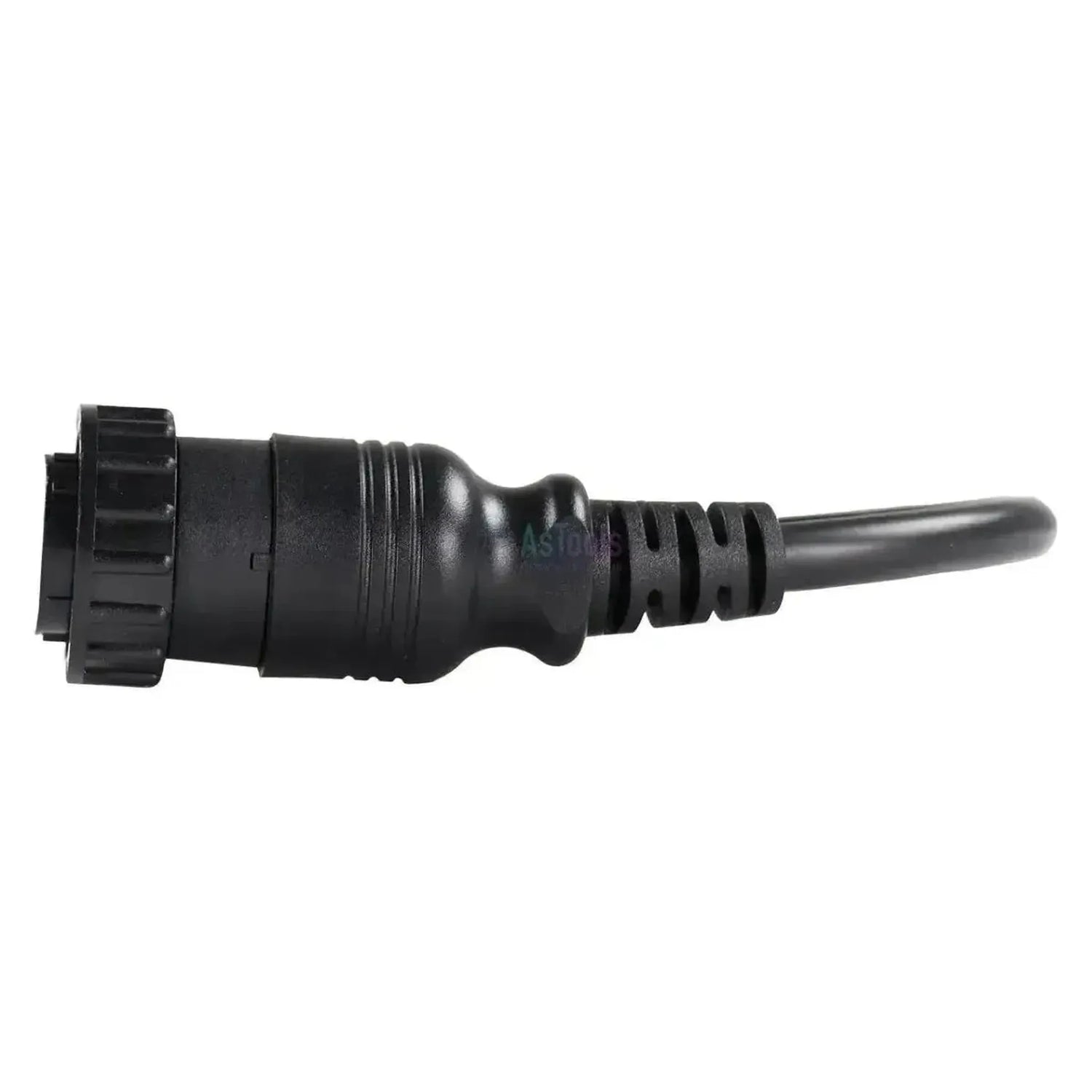

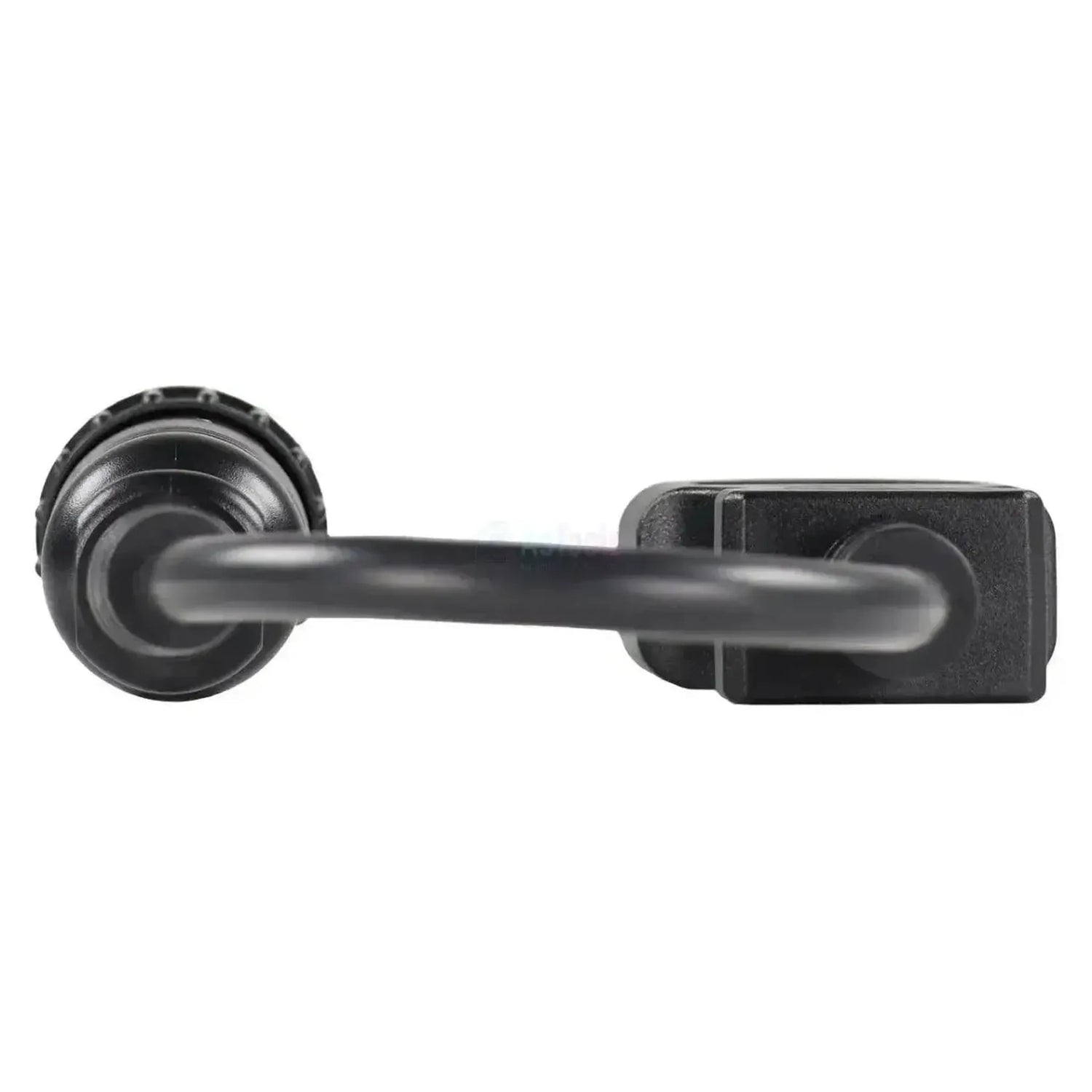

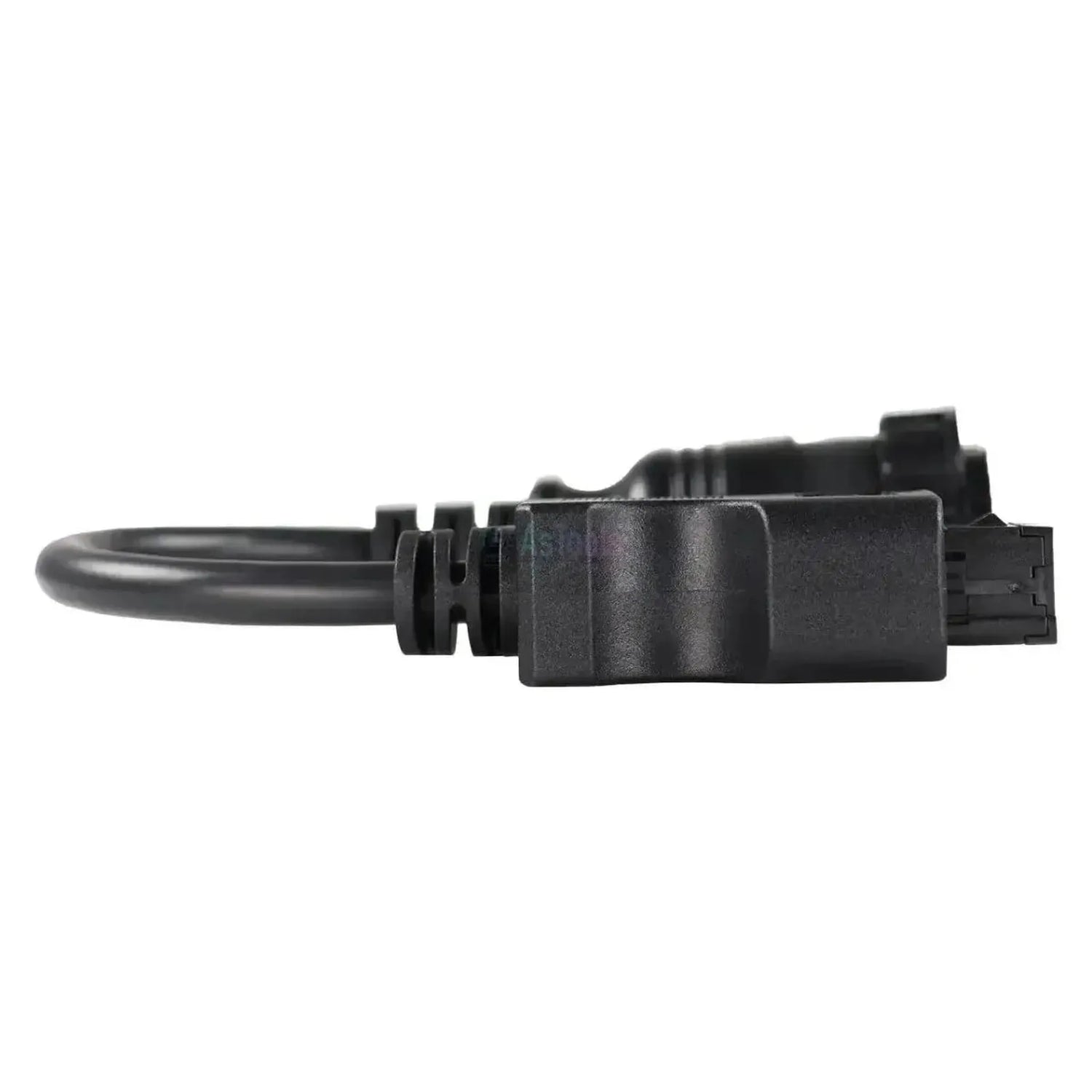

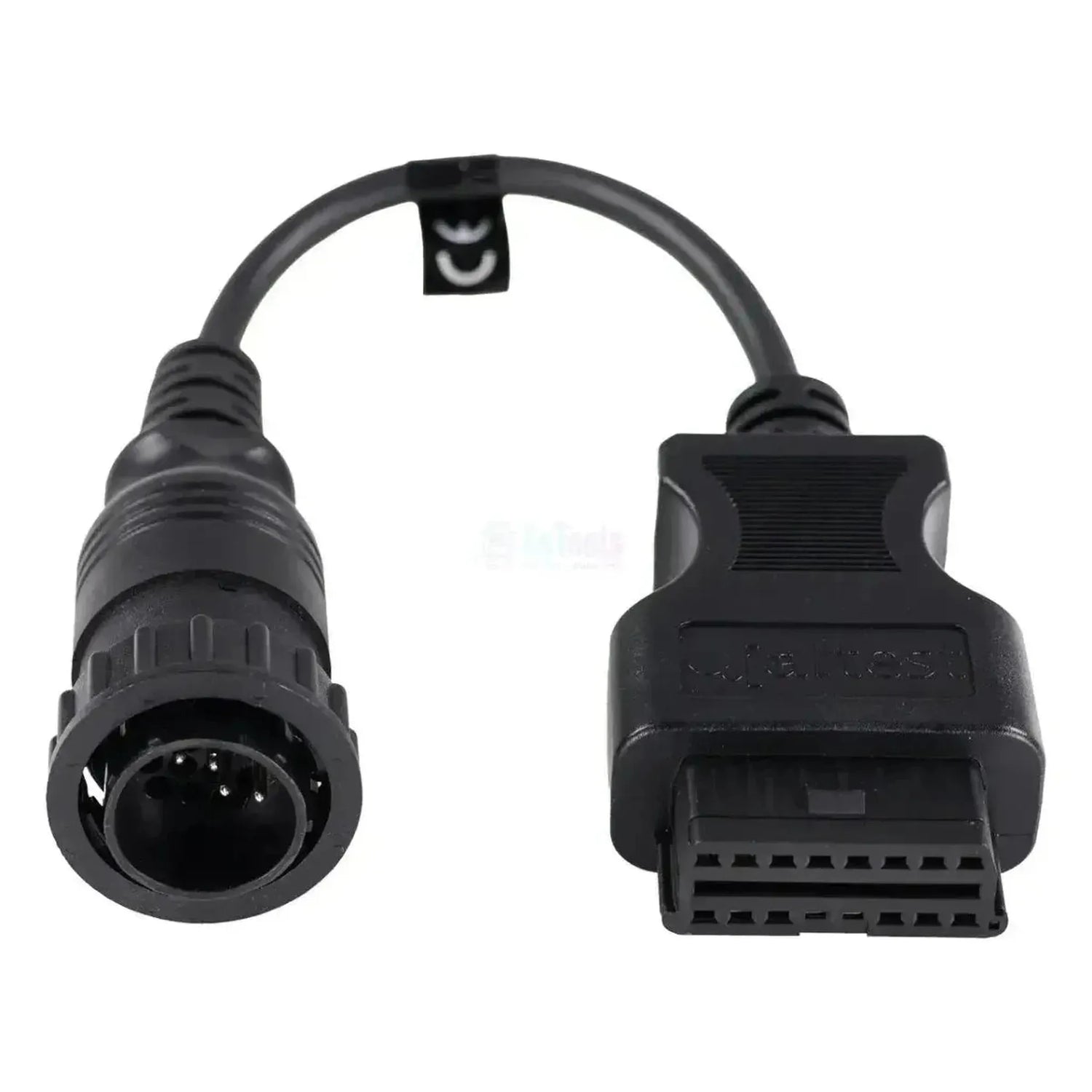

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt de volledige machinelijn, met VECU/V2ECU, EDC (motor), TECU en ZF Ergopower (transmissie).
✔Ook CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en de telematicamodule W-ECU staan in de dekking.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.
✔Volvo CE houdt deze stekker aan over de generaties, dus u vindt hem ook op recente machines.

AANDACHTSPUNTEN

✕Het aantal regeleenheden verschilt sterk per serie; op een EC-serie graafmachine zijn het er vijf, op een L-serie wiellader acht.
✕Diagnosewaarschuwingen en aanvullende acties zijn op deze Volvo CE-systemen niet beschikbaar.
✕Lijkt op de Hidromek-kabel JDC541A, maar daar zitten contactbussen waar deze kabel pennen heeft.
✕De dekking geldt voor Volvo CE; Volvo-vrachtwagens en -autobussen vallen daar niet onder.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.

Regeleenheden die u kunt benaderen

  • VECU en V2ECU: Voertuigcomputer.
  • EDC: Elektronische dieselregeling.
  • TECU: Transmissie op wielladers.
  • ZF Ergopower: Bakregeling op wielladers.
  • CU: Airco en cabineverwarming.
  • CCU: Cabinemodule op graafmachines.
  • IC: Instrumentenpaneel.
  • W-ECU: Telematica op wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: Bekijken, met alarmgrenzen.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde aansluiting in de cabine.
  2. Aansluiten: Steek de JDC509A erin en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.

Volvo CE:

  • EC-serie: Rupsgraafmachines, 1999 - heden.
  • ECR-serie: Korte-staart graafmachines.
  • EW-serie: Mobiele graafmachines.
  • L-serie: Wielladers.
  • A-serie: Knikdumpers.
  • G-serie: Graders.
  • DD- en SD-serie: Walsen.
💡
Goed om te weten: De aansluiting zit in de cabine en is een ronde stekker met vergrendelring, niet de vlakke 16-pins stekker uit de personenauto. In de contacthouder van de kabel zitten pennen; de Hidromek-kabel JDC541A lijkt erop maar heeft contactbussen. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Építőipari és terepgép

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
OHW kábelkészlet teljes
Hivatkozási szám
JDC509A
A használathoz szükséges
Jaltest Link

További műszaki adatok

Toepassing
Volvo Construction Equipment
Aansluiting machinezijde
Ronde zwarte connector met vergrendelring, met pennen
Regeleenheden
VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
