Jaltest | SKU: JDC301A

Jaltest (JDC301A) | Volvo (ECS) 9-tűs OBD - 16-tűs OBD2 Adapter kábel | Autóbusz

Name: Jaltest (JDC301A) | Volvo (ECS) 9-tűs OBD - 16-tűs OBD2 Adapter kábel | Autóbusz
Brand: Jaltest
SKU: JDC301A
Price: 103.95 EUR
Availability: InStock

€103,95 áfával

€85,91 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

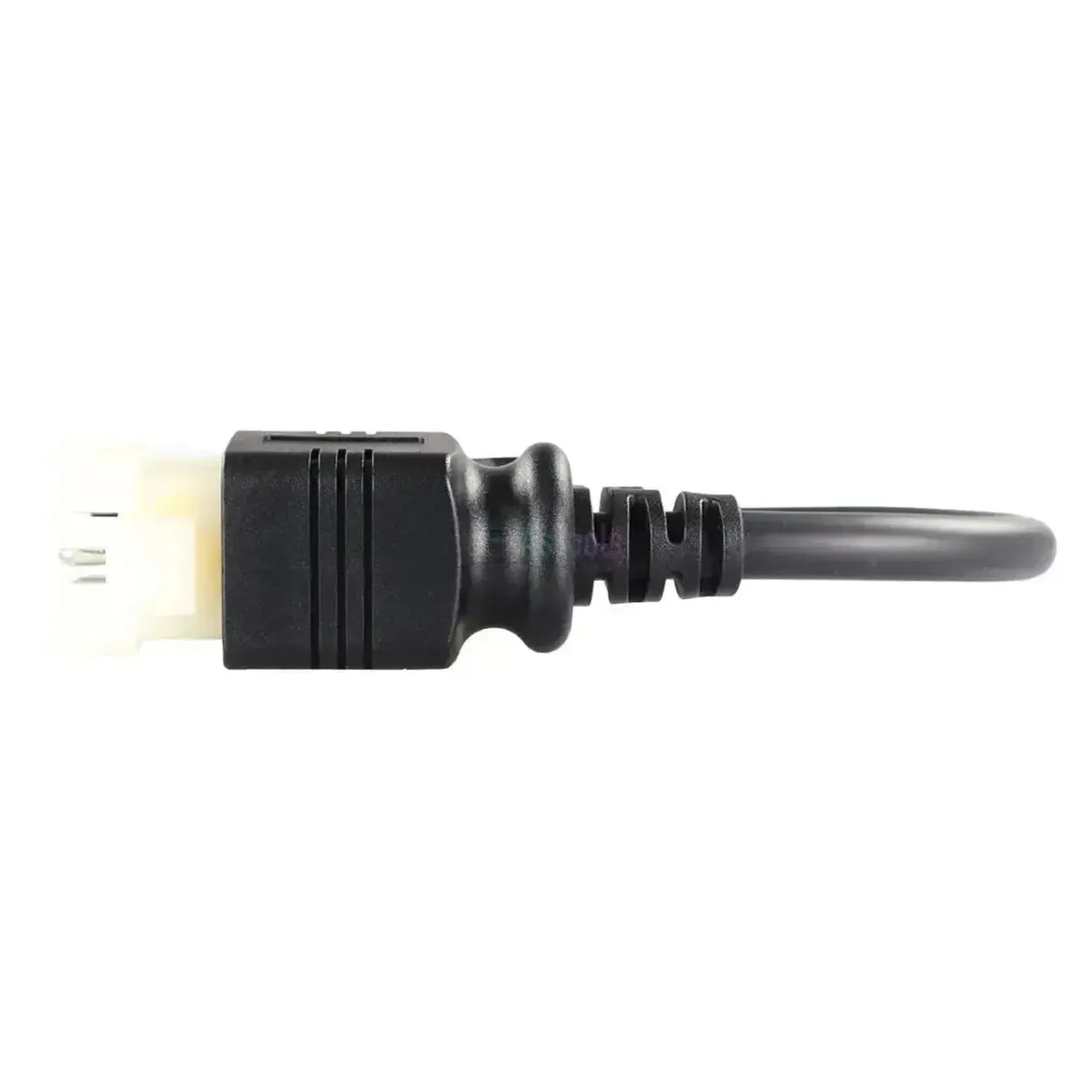

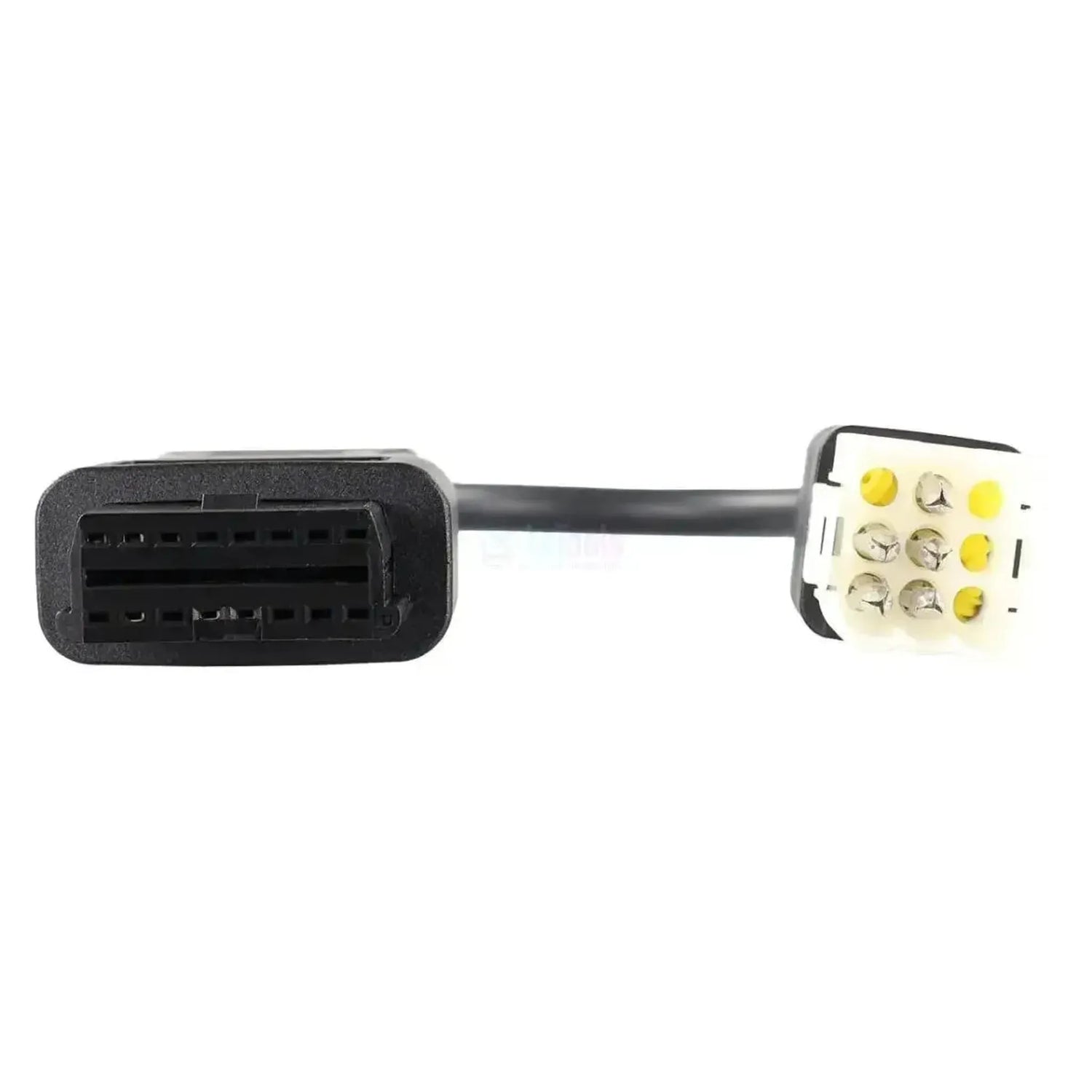

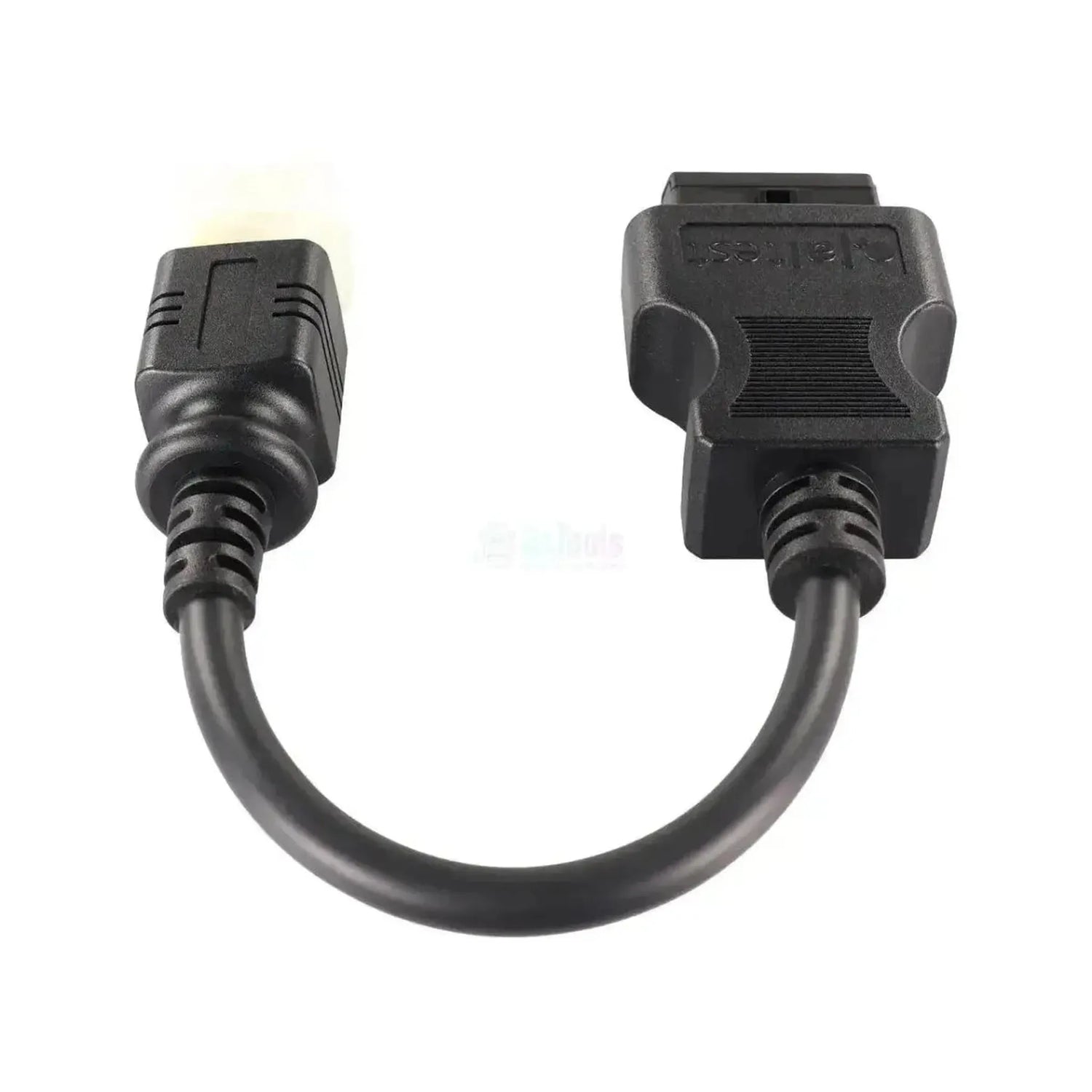

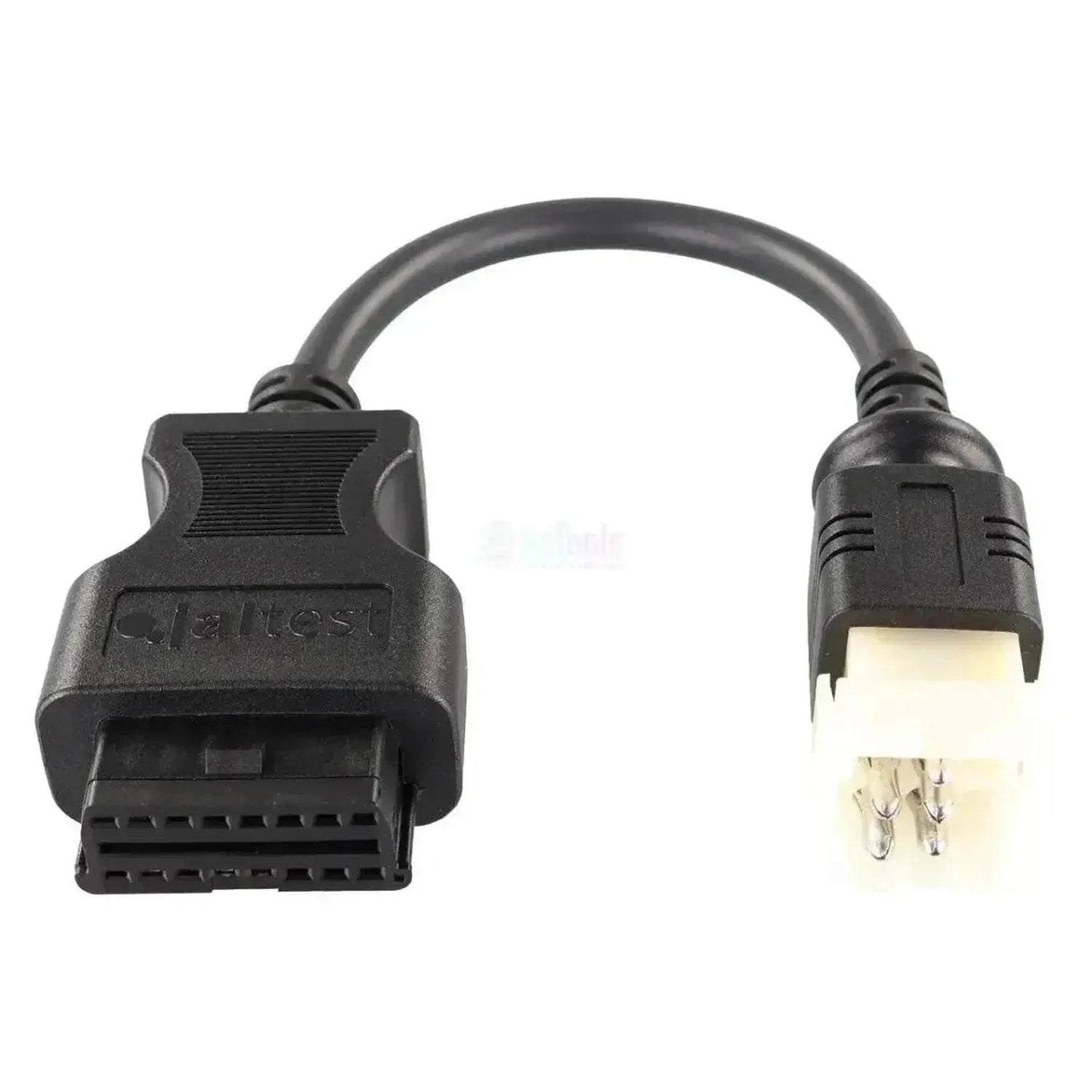

A Jaltest JDC301A adapter a Volvo busok 9-tűs ECS diagnosztikai csatlakozója és a Jaltest Link szabványos 16-tűs OBD2 interfésze közötti összeköttetés. A gép oldalán egy fehér, téglalap alakú, 9 poziciós csatlakozó található, három sorban hármasával elrendezve, fekete burkolattal; öt pozició fésűs érintkezőkkel szerelt, a négy maradék sárga vaksűvel lezárt. A másik oldalon egy fekete 16-tűs OBD2 aljzat található a JDC301A jelöléssel a házban öntve, rövid fekete kábellel csatlakoztatva. Eltérés a testvérkábeltől: Ez a kábel a felfüggesztésszabályozó ECS-hez csatlakozik, az optikailag gyakorlatilag azonos JDC302A az ABS fékelektronikához.

Ez a kábel a kommunikációs vezetékeket a Jaltest Linkhez vezeti, így közvetlen kommunikáció jön létre a busváz felfüggesztési elektronikájával. Ez lehetővé teszi a diagnosztikai készüléknek az ECS, az elektronikus felfüggesztésszabályozás és a második felfüggesztési változat, az ELF, az elektronikusan szabályozott pneumatikus felfüggesztés elérését. Mivel a csatlakozási pont a vázhoz tartozik, a buszt összeépítő karosszériagyártó nem döntő tényező. Az Euro IV (2005. október) óta a buszok a szabványosított 16-tűs OBD-csatlakozást kapták; ha a buszvázat Euro IV vagy újabb, akkor nincs szüksége erre az adapterre. A kábel a Jaltest CV (kereskedelmi járművek) alá tartozik.

ELŐNYÖK

✔Az ECS, az elektronikus felfüggesztésszabályozásra irányított: a busváz elektronikusan szabályozott pneumatikus felfüggesztése, szintszabályozás és térdkallanytás funkcióval együtt.

✔Az ELF, az elektronikusan szabályozott pneumatikus felfüggesztés variáns is azonos Volvo busz-fedezet alatt található.

✔A vázhoz csatlakozik, így független a buszt összeépítő karosszériagyártótól.

✔A 9-tűs csatlakozó a felfüggesztési elektronika mellett a vázhoz helyezkedik el, a busz egyéb diagnosztikai csatlakozópontjaitól függetlenül.

MEGJEGYZENDŐ PONTOK

✕Ez az ECS-csatlakozó: ugyanennek az alváz ABS-csatlakozópontjához az optikailag gyakorlatilag azonos JDC302A szükséges, amely öt helyett négy betöltött pozicióval rendelkezik.

✕A Volvo busz-fedezet többi egysége (EDC Euro 3 / Euro 4-5, VECU, TECU, EBS 5, ABS, IC) ezeken az alvázakban saját csatlakozóponttal rendelkezik.

✕Csak Volvo buszvázak 9-tűs ECS-csatlakozójához alkalmas; más márkák és csatlakozópontok saját csatlakozót használnak.

✕A 9-pólusú csatlakozó kilenc poziciójából négy sárga vaksűvel van lezárva; ezek az érintkezők nem vezetnek ezen a káblelen keresztül.

Alkalmazások és funkciók

Ezen a csatlakozóponton a Jaltest szoftverrel a buszvázat felfüggesztésszabályozásához fér hozzá. Az alábbi egységek a Volvo busz-fedezetből származnak.

Elérhető vezérlőegységek

ECS, elektronikus felfüggesztésszabályozás: a pneumatikus felfüggesztés elektronikus szabályozása szintszabályozás és térdkallanytás funkcióval.
ELF, elektronikusan szabályozott pneumatikus felfüggesztés: a második felfüggesztési variáns, amelyet a Jaltest ezeken az alvázakon használ.

Mit tehet

Hibakódok olvasása és törlése: a vezérlőegység hibamemóriájának kiolvasása az észlelt hiba leírásával.
Mért értékek megtekintése: a vezérlőegységhez csatlakoztatott érzékelők aktuális értékei számokkal és grafikonnal.
Alkatrészek vezérlése: az alkatrészek közvetlen aktiválása annak megállapítására, hogy a hiba az alkatrésznél vagy a vezetékekben található-e.
Paraméterek beállítása: konfigurációk és beállítások írása a vezérlőegységbe.
Kalibrálások elvégzése: azoknál a rendszereknél, amelyeknél a Jaltest kalibrálási eljárást kínál, például alkatrészcsere után.

Kompatibilis járművek és alkalmazások

A csatlakozó a döntő, nem a modell. Ez a kábel bármely Volvo buszvázhoz illeszkedik, amely 9-tűs ECS-csatlakozóval rendelkezik. Az alábbi sorozatok a Jaltest CV által támogatottak a fedezetben; mely csatlakozó található az Ön alvázán, azt helyszínen ellenőrizni kell.

Volvo busz:

B7L (alacsony padló): (2000 - 2005)
B10B / B10BLE: (1992 - 2001)
B10M: (1978 - 2003)
B7R / B7RLE: (1997 - 2005)
B12B: (1997 - 2005)
B12M: (1999 - 2005)

💡

Hasznos tudni: a 9-tűs csatlakozó a buszvázhoz, a felfüggesztési elektronika közelében helyezkedik el. Az Euro IV (2005. október) óta a buszok a szabványosított 16-tűs OBD-csatlakozást kapják. Ezért először ellenőrizze, mely csatlakozó található a buszvázán, mielőtt megrendelnék.

Csomag tartalma

1x Jaltest (JDC301A) | Volvo (ECS) 9-tűs OBD - 16-tűs OBD2 adapter kábel | Busz

Műszaki adatok

Specifikáció	Leírás
Márka	Jaltest (Cojali)
Hivatkozási szám	JDC301A
Típus	Adapter kábel
Alkalmazás	Volvo autóbusz alváz — ECS-csatlakozás (légugulásos felfüggesztés)
Eszköz oldali csatlakozás	9-tüskés OBD
Interfész oldali csatlakozás	16-tüskés OBD2
Hossz	28–30 cm
Interfész	Jaltest Link V8.1 és V9
Vezérlőegységek	ECS és ELF (elektronikusan szabályozott légugulásos felfüggesztés)
Szegmens	Autóbusz
Jaltest modul	Jaltest CV (haszonjárművek)
A használathoz szükséges	Jaltest Link és a Jaltest diagnosztikai szoftver
