Jaltest  |  SKU: JDC528A

Jaltest (JDC528A) | Volvo Penta 8 tűs OBD – 16 tűs OBD2 átalakító kábel | Belső égésű motor

€168,95 áfával
€139,63 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

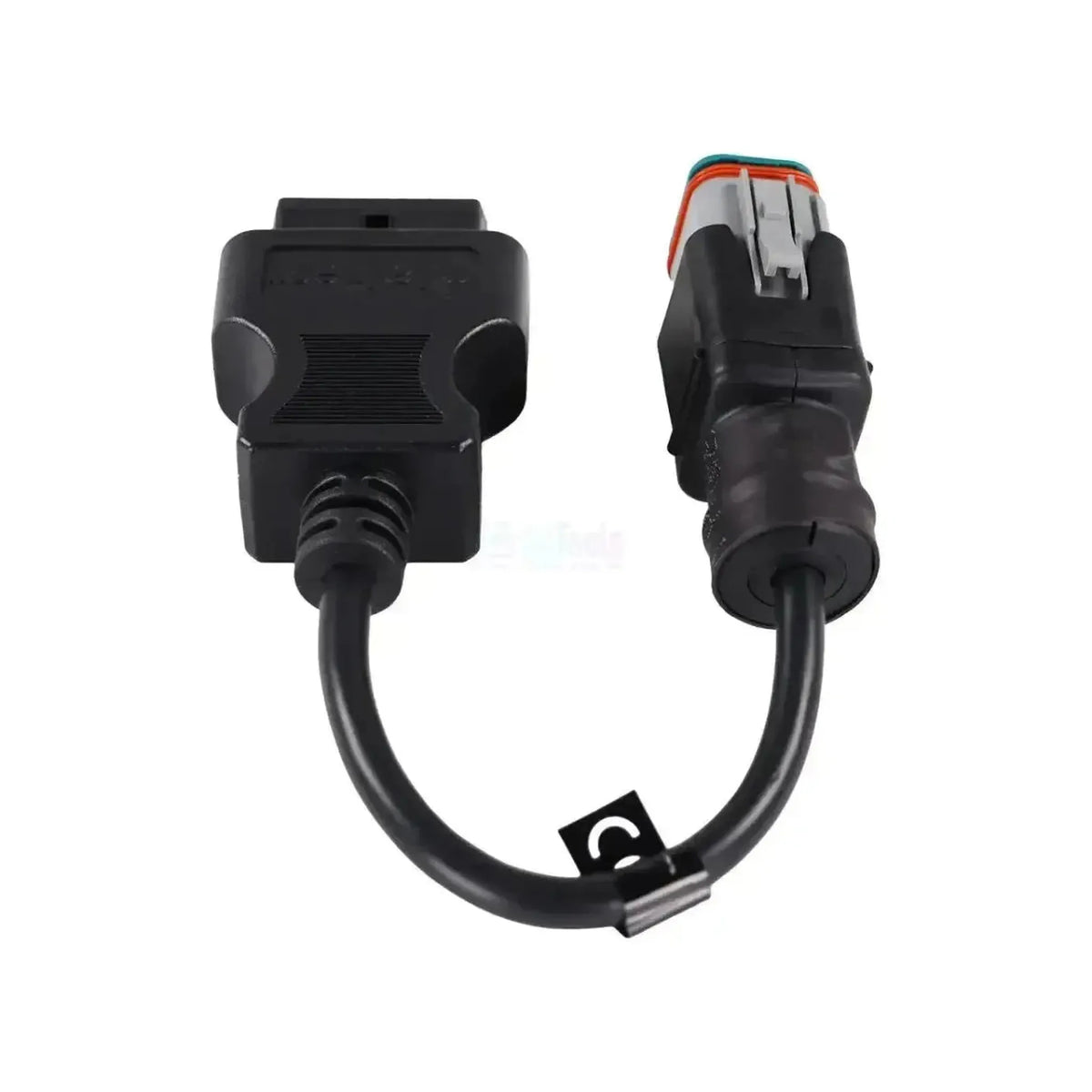

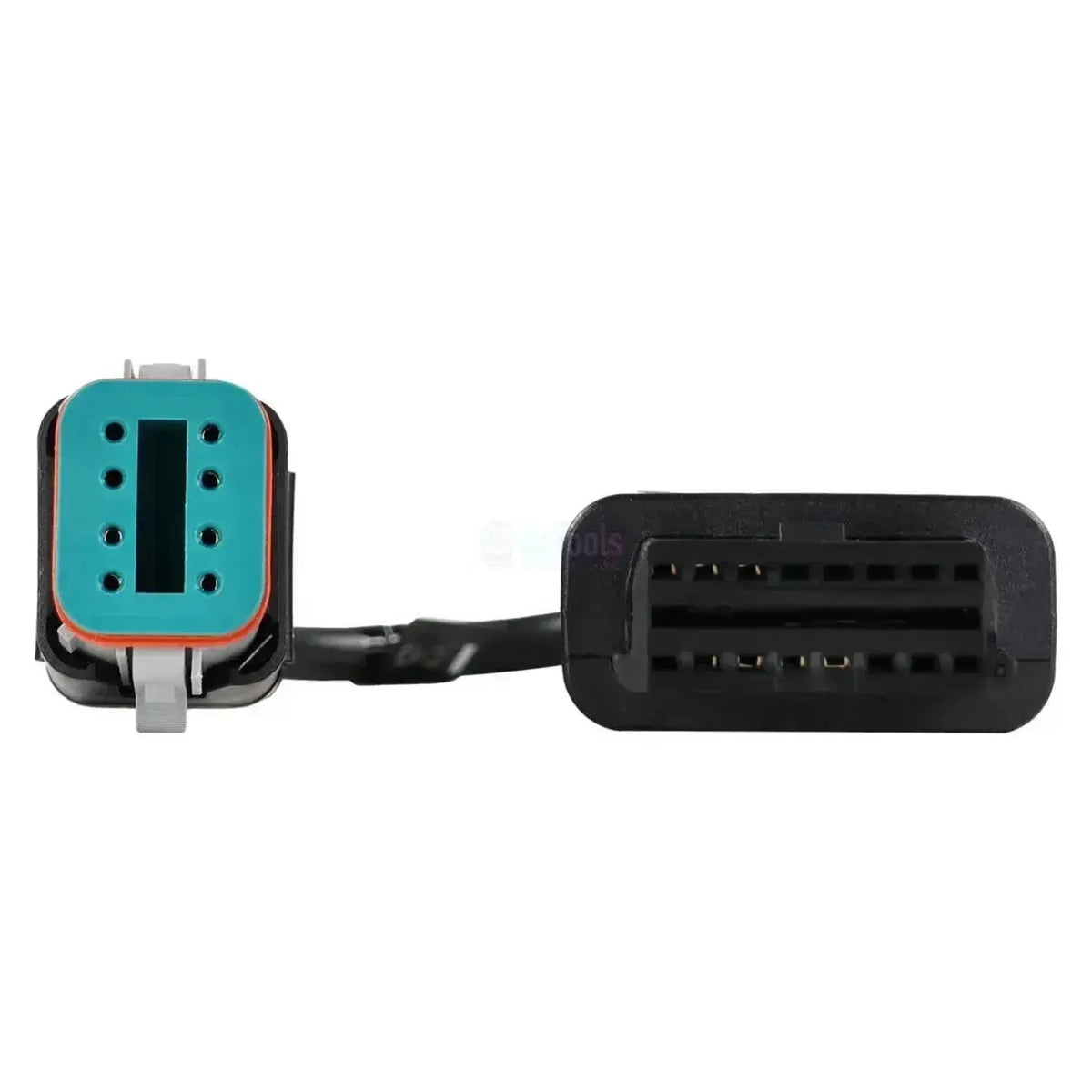

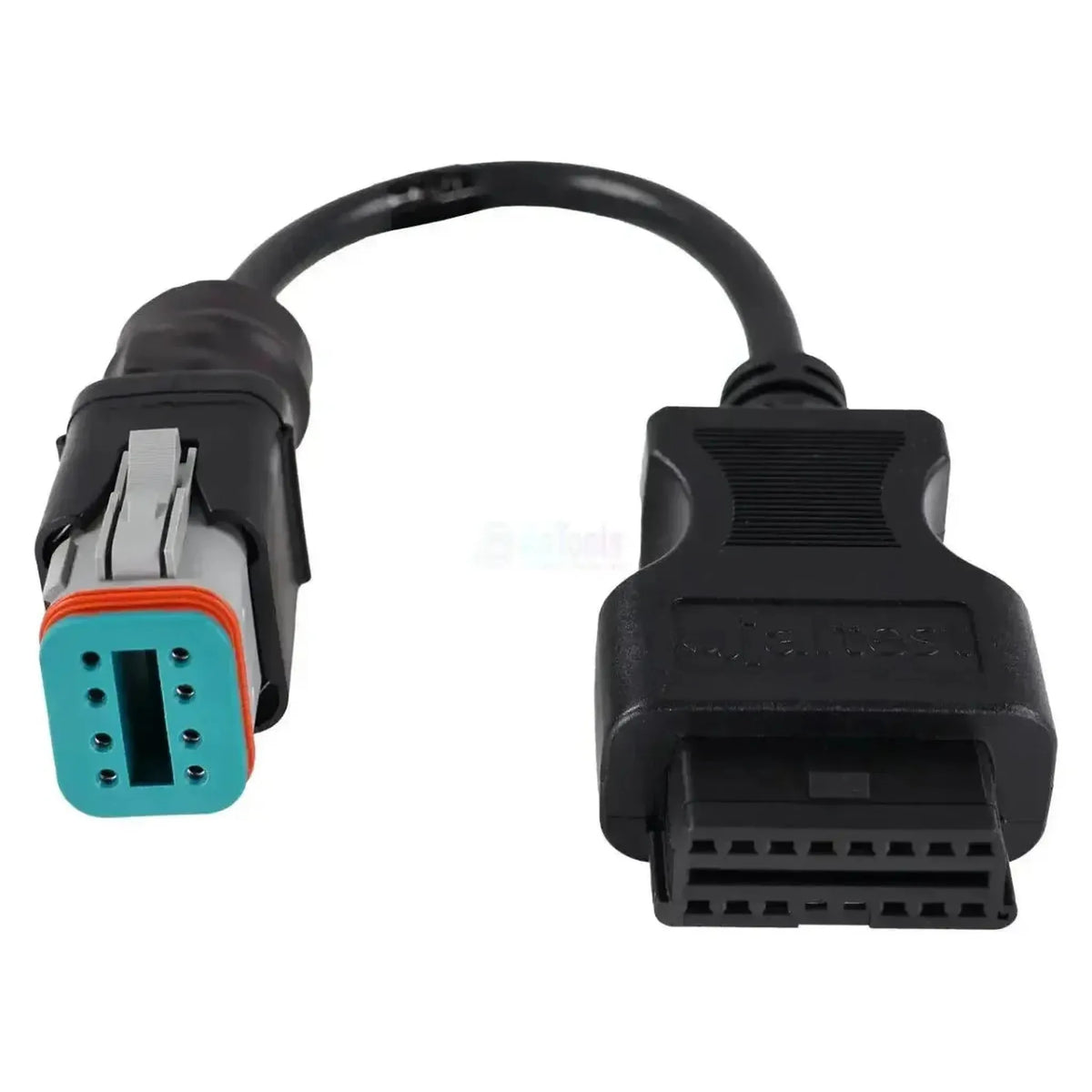

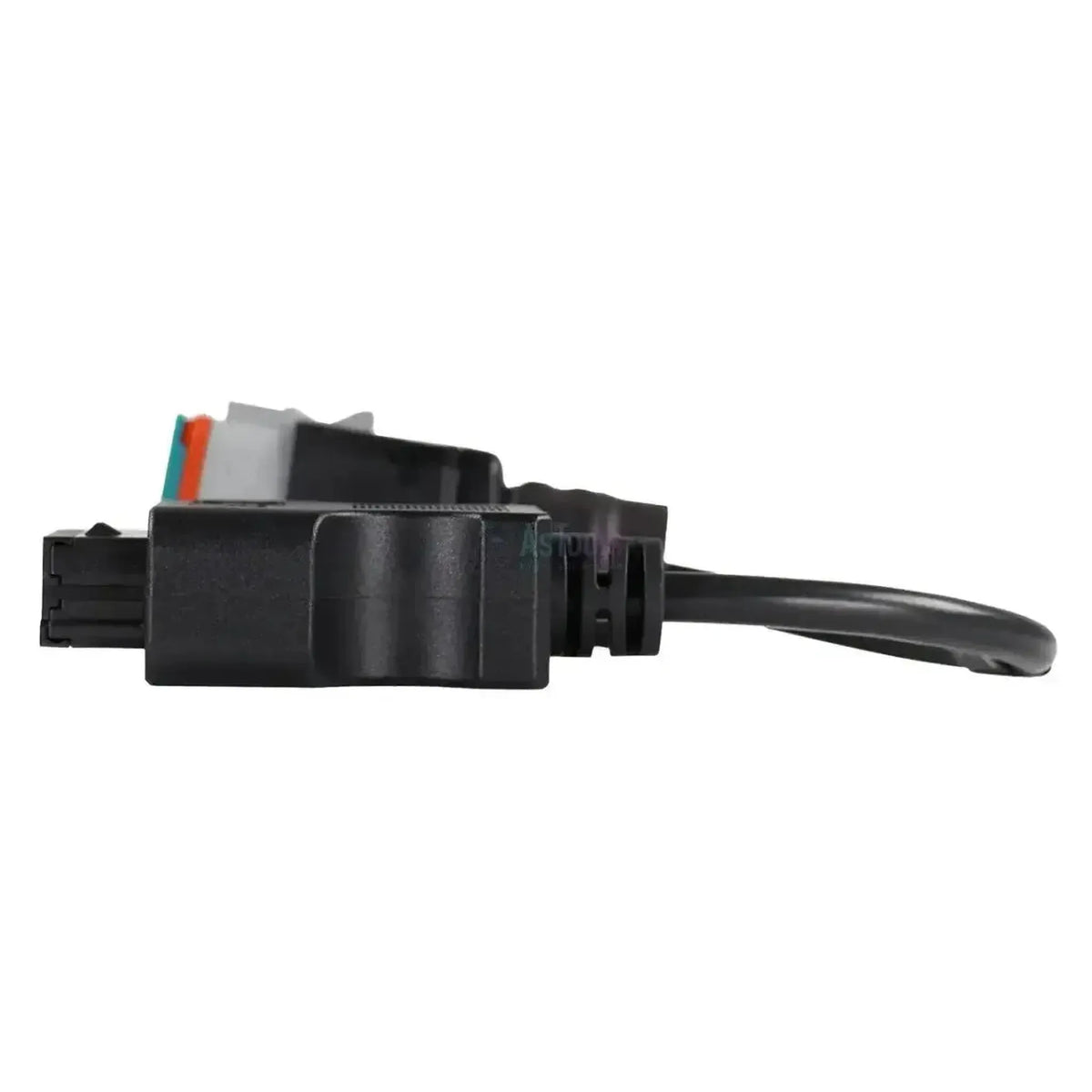

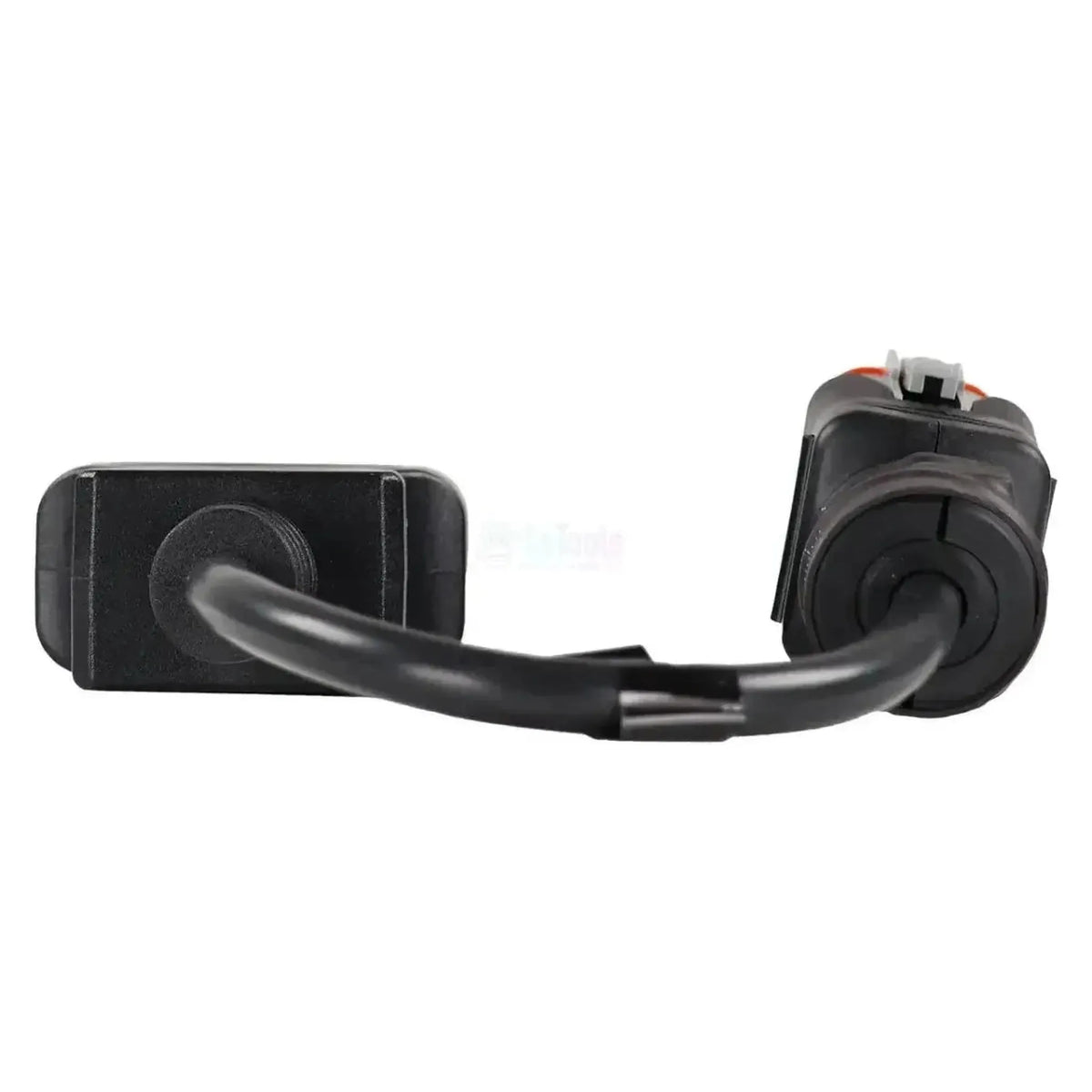

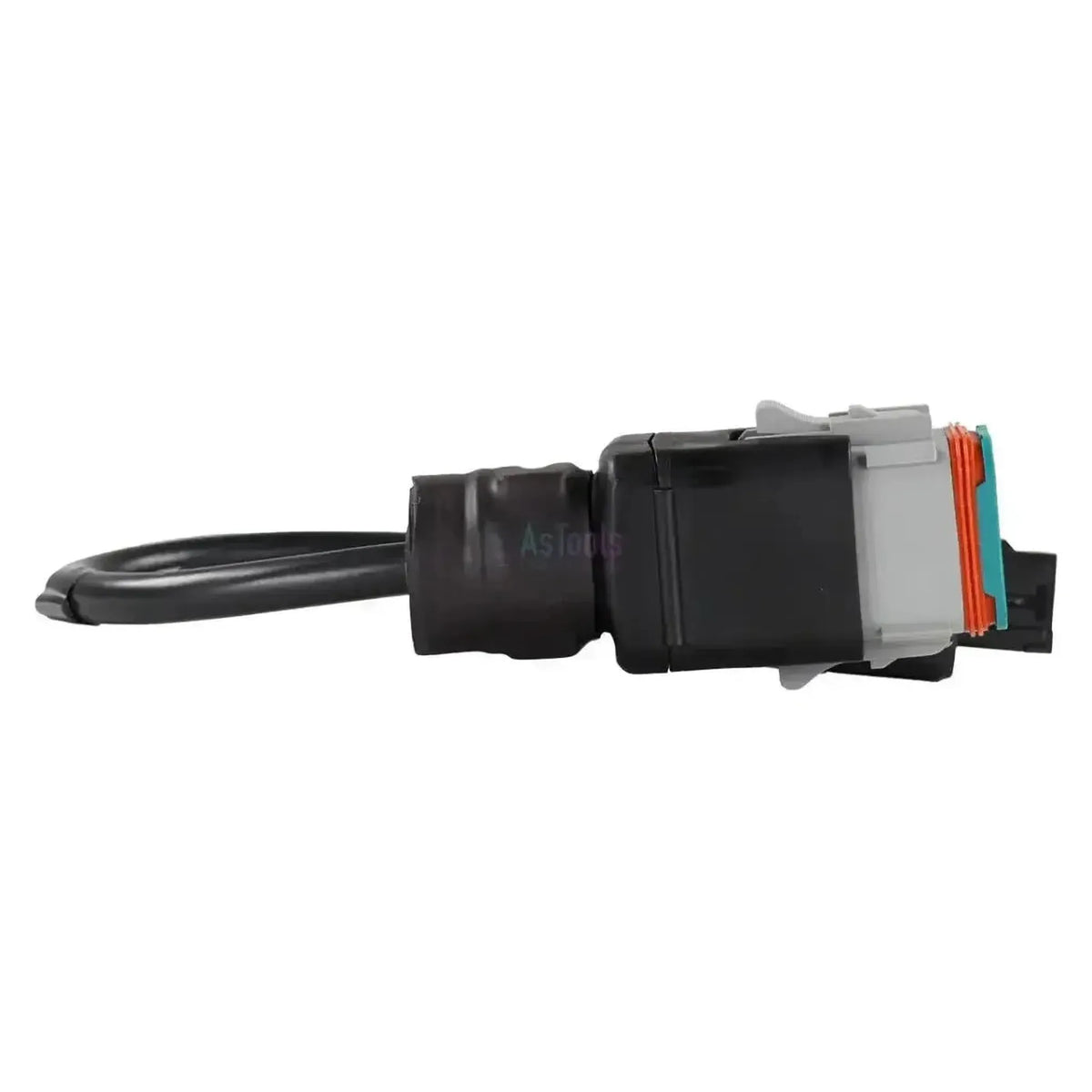

A Jaltest JDC528A a Volvo Penta álló motorok 8 tűs diagnosztikai csatlakozóját köti össze a Jaltest diagnosztikai kábel 16 tűs OBD2 bemenetével. A motor oldalán egy szürke, téglalap alakú csatlakozó található, amelyben nyolc érintkezőhüvely van, két sorban, soronként négy, továbbá egy kékeszöld érintkezőtartó, egy narancssárga tömítőgyűrű és egy fekete rögzítőkengyel. A csatlakozó a motoron vagy a motor mellett van. A 28–30 cm hosszú fekete kábel egy OBD2-foglalatban végződik, amelyen a JDC 528A felirat látható, így a koffertben is könnyen megtalálja.

A kábelen keresztül a Jaltest szoftver eléri az EMS V3, EMS V4 és EDC motorvezérlőket, valamint a kipufogógáz-utókezelés ACM V3 és ACM V4 egységeit. A motorvezérlőknél a kiolvasás mellett a komponensvezérlés, a paraméterek, a kalibrálás és a reset is lefedettségben van; az ACM egységeknél a kalibrálás hiányzik. A kábel a Jaltest Link V8.1 és V9 eszközön működik, és a Jaltest Marine alá tartozik.

ELŐNYÖK

✔A motorvezérlésen túl a kipufogógáz-utókezelés ACM V3 és ACM V4 egységeit is eléri.
✔Az EMS V3 és EMS V4 egységeknél a paraméterek, a kalibrálás és a reset is lefedettségben van, nem csak a kiolvasás.
✔Az EDC motorvezérlésnél is lefedettségben van a komponensvezérlés, a paraméterek, a kalibrálás és a reset.
✔A mérési értékek élőben követhetők, miközben a motor jár.

FIGYELEMRE MÉLTÓ PONTOK

✕Az ACM vezérlőegységeknél nincs kalibrálási funkció; az csak az EMS V3, EMS V4 és EDC egységeken érhető el.
✕A Volvo Penta 6 tűs tengeri motorkivitelhez a JDC527A való.
✕A hatpólusú JDC527A és JDC611A, valamint a kétpólusú JDC618A9 nem illeszkedik ehhez a csatlakozóhoz.
✕A használathoz egy Jaltest Link és a Jaltest Marine aktív licencére van szükség; ezek nem tartoznak a kábelhez.

Alkalmazások és funkciók

A kábel olyan műhelyek számára készült, amelyek álló Volvo Penta motorokat olvasnak ki. A kábel csak a kommunikációs vonalakat vezeti át; a vezérlőegységek közötti legnagyobb különbség a kalibrálásban van.

Elérhető vezérlőegységek

  • EMS V3: Motorvezérlés, teljes funkciókkal.
  • EMS V4: Újabb kivitel, azonos funkciókkal.
  • EDC: Dízelvezérlés, kalibrálással együtt.
  • ACM V3 és V4: Utókezelés, kalibrálás nélkül.

Mire képes

  • Hibakódok: Olvasás és törlés, leírással.
  • Mérési értékek: Élő követés, miközben a motor jár.
  • Komponensek: Vezérlés az EMS, EDC és ACM egységeken.
  • Paraméterek és reset: Mind a négy egységen.
  • Kalibrálás: Csak EMS V3, EMS V4 és EDC egységeken.

Így használja

  1. Csatlakozó ellenőrzése: Keresse meg a szürke 8 tűs csatlakozót a motornál.
  2. Csatlakoztatás: Rögzítse a JDC528A-t a kengyellel.
  3. Link csatlakoztatása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás bekapcsolása: Kapcsolja be a gyújtást, a motort ne indítsa el.
  5. Kiolvasás: Válassza ki a Volvo Pentát és a motorsorozatot.

Kompatibilis járművek és alkalmazások

A csatlakozó a meghatározó, nem a motortípus. Ez a kábel a Volvo Penta álló motorokhoz illeszkedik, amelyeknek a szürke, téglalap alakú csatlakozójában 8 tűs diagnosztikai csatlakozó van. Az alábbi sorozatokat a Jaltest lefedettségben tartja; hogy a motorján melyik csatlakozó van, azt helyben ellenőrizze.

Volvo Penta:

  • TAD-sorozat: TAD4XY VE, TAD5XY GE és VE, TAD6XY VE, TAD7XY GE és VE, TAD8XY GE és VE, TAD9XY GE és VE.
  • TAD-sorozat (nehéz): TAD11XY VE, TAD12XY GE és VE, TAD13XY GE és VE, TAD16XY GE és VE.
  • TD-sorozat: TD4XY VE, TD5XY GE és VE, TD7XY GE és VE.
  • TWD-sorozat: TWD12XY VE, TWD16XY GE és VE.

A négy Volvo Penta kábel egymás mellett

A Volvo Penta motorgenerációnként és alkalmazásonként más diagnosztikai csatlakozót használ, és minden kivitelhez saját kábel tartozik. A JDC527A és a JDC611A mindkettő hatpólusú, de formájukban és érintkezőikben eltérnek. Csak a JDC618A9 igényel Jaltest Link V9-et; a másik három a V8.1-en is működik.

  • JDC527A: Szürke, téglalap alakú csatlakozó, kékeszöld érintkezőtartóval, hat érintkezőhüvellyel és narancssárga tömítőgyűrűvel. Volvo Penta 6 tűs csatlakozó: EDC1 és EDC CP.
  • JDC528A (ez a kábel): Ugyanaz a szürke csatlakozó, de szélesebb, nyolc érintkezőhüvellyel, két sorban, soronként négy. Volvo Penta 8 tűs csatlakozó álló motorokon: EMS V3, EMS V4, EDC, ACM V3 és ACM V4.
  • JDC611A: Fekete, ovális csatlakozó, lila érintkezőtartóval, hat tüskével egy sorban. Volvo Penta EGCI 6 tűs és OBD-M: ECM EGC, MEFI és az EVC modulok.
  • JDC618A9: Fehér, téglalap alakú csatlakozó, két kerek érintkezőhüvellyel, piros és fekete erekkel. Volvo Penta KAD/KAMD/TAMD, 2 tűs csatlakozó.
💡
Jó tudni: A csatlakozó a motoron vagy a motor mellett van. A Volvo Penta motorgenerációnként és alkalmazásonként más diagnosztikai csatlakozót használ; a pólusok száma és a csatlakozó alakja határozza meg, hogy melyik kábelre van szüksége. Rendelés előtt hasonlítsa össze a motorján lévő csatlakozót a fenti áttekintéssel.

Csomag tartalma

  • 1x Jaltest (JDC528A) | Volvo Penta 8 tűs OBD - 16 tűs OBD2 átalakító kábel | Belső égésű motor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • Marine vízi járművek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
8 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Lehetséges-e a hibakódokat nemcsak kiolvasni, hanem törölni is. Egyes rendszereknél csak kiolvasás lehetséges.Hibakódok törlése
Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Működtethetők-e az alkatrészek a készülékről. Így megállapítható, hogy az alkatrészben vagy a vezetékezésben van-e a hiba.Alkatrészek vezérlése
Módosíthatók-e a vezérlőegység beállításai. Cserét követően szükséges, vagy a rendszer működésének módosításához.Paraméterek beállítása
Újrahangolhatók-e az alkatrészek vagy érzékelők. Gyakran szükséges alkatrészcsere után.Kalibrálások végrehajtása

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
Stacionárius motorok kábelkészlete
Hivatkozási szám
JDC528A
Vezérlőegységek
EMS V3, EMS V4 és EDC, ACM V3 és ACM V4
A használathoz szükséges
Jaltest Link V8.1 vagy V9

További műszaki adatok

Alkalmazás
Volvo Penta álló motorok, 8 tűs diagnosztikai csatlakozó
Szegmens
Belső égésű motor (tengeri)
A kábelkészlet része
Kabelkészlet állómotorokhoz (70002006)
