Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pólusú OBD – 16-pólusú OBD2 átalakítókábel | Pótkocsi

1 értékelés
€133,95 áfával
€110,70 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

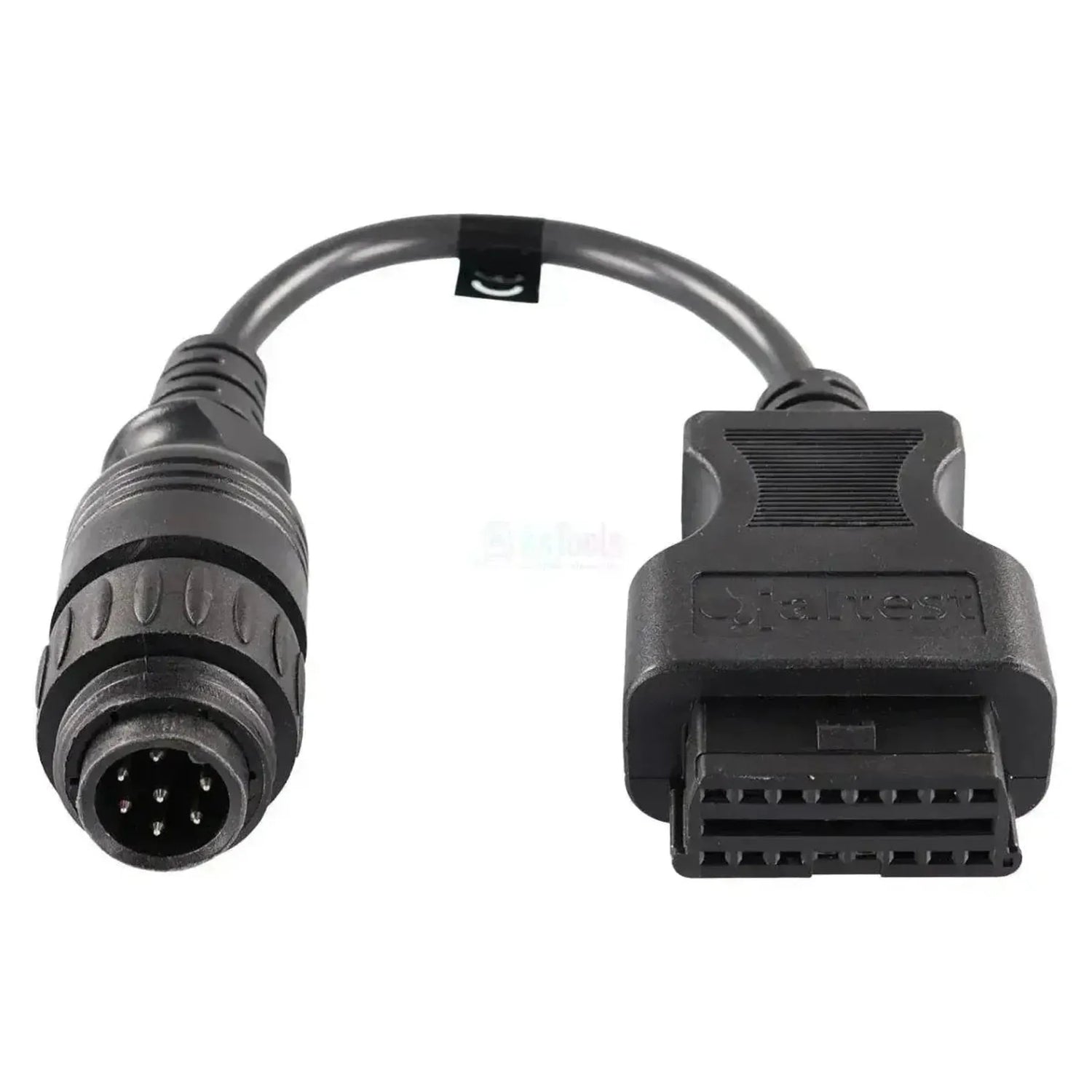

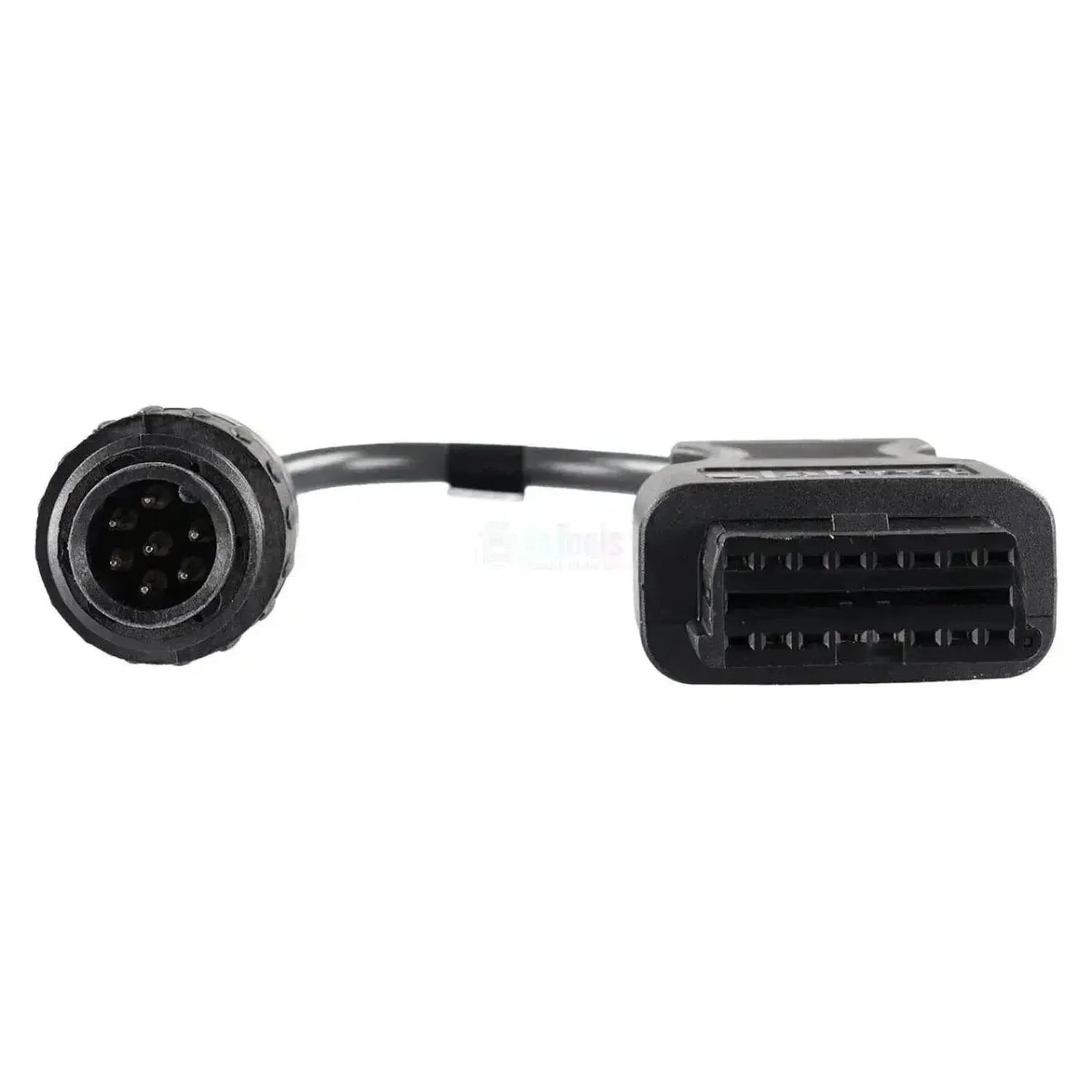

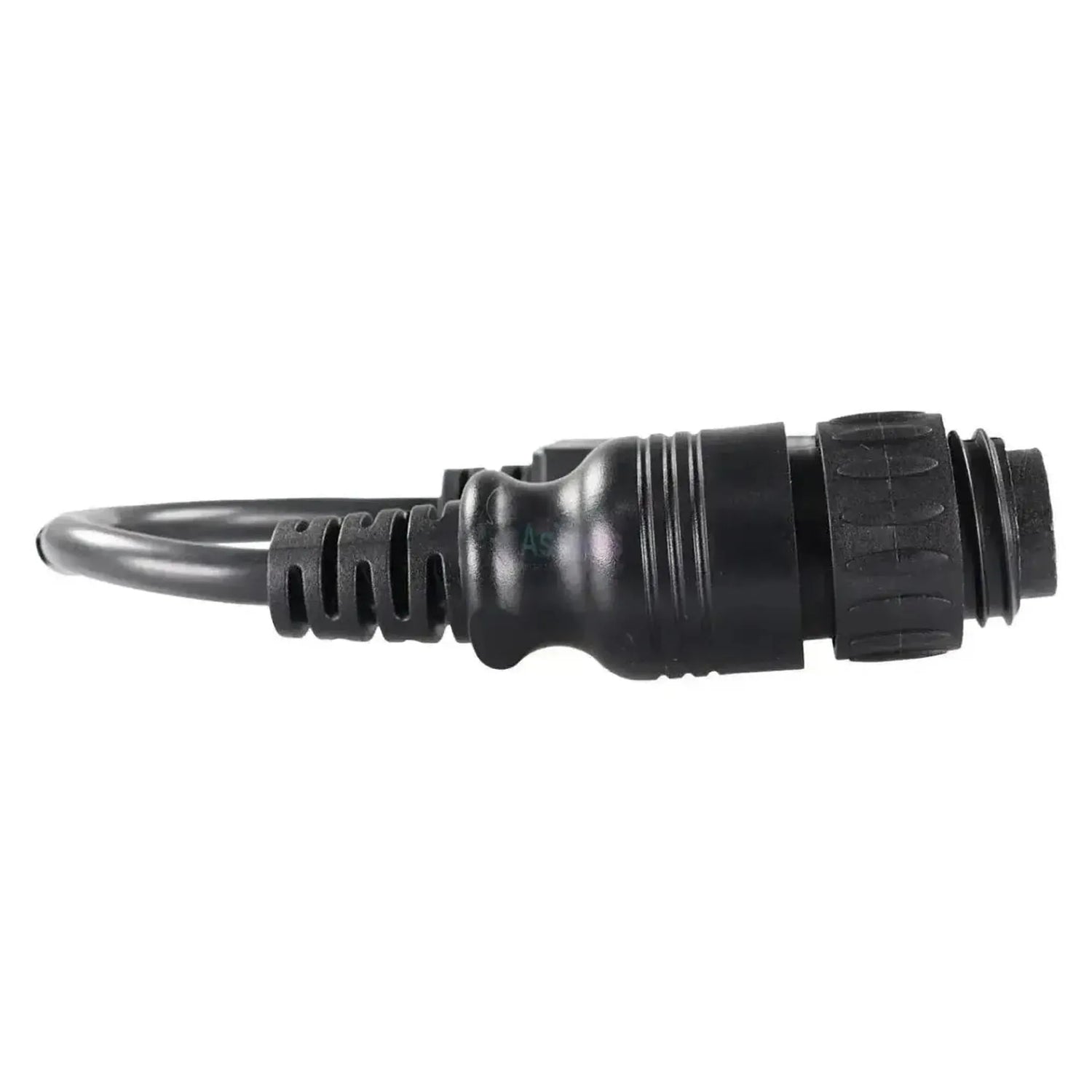

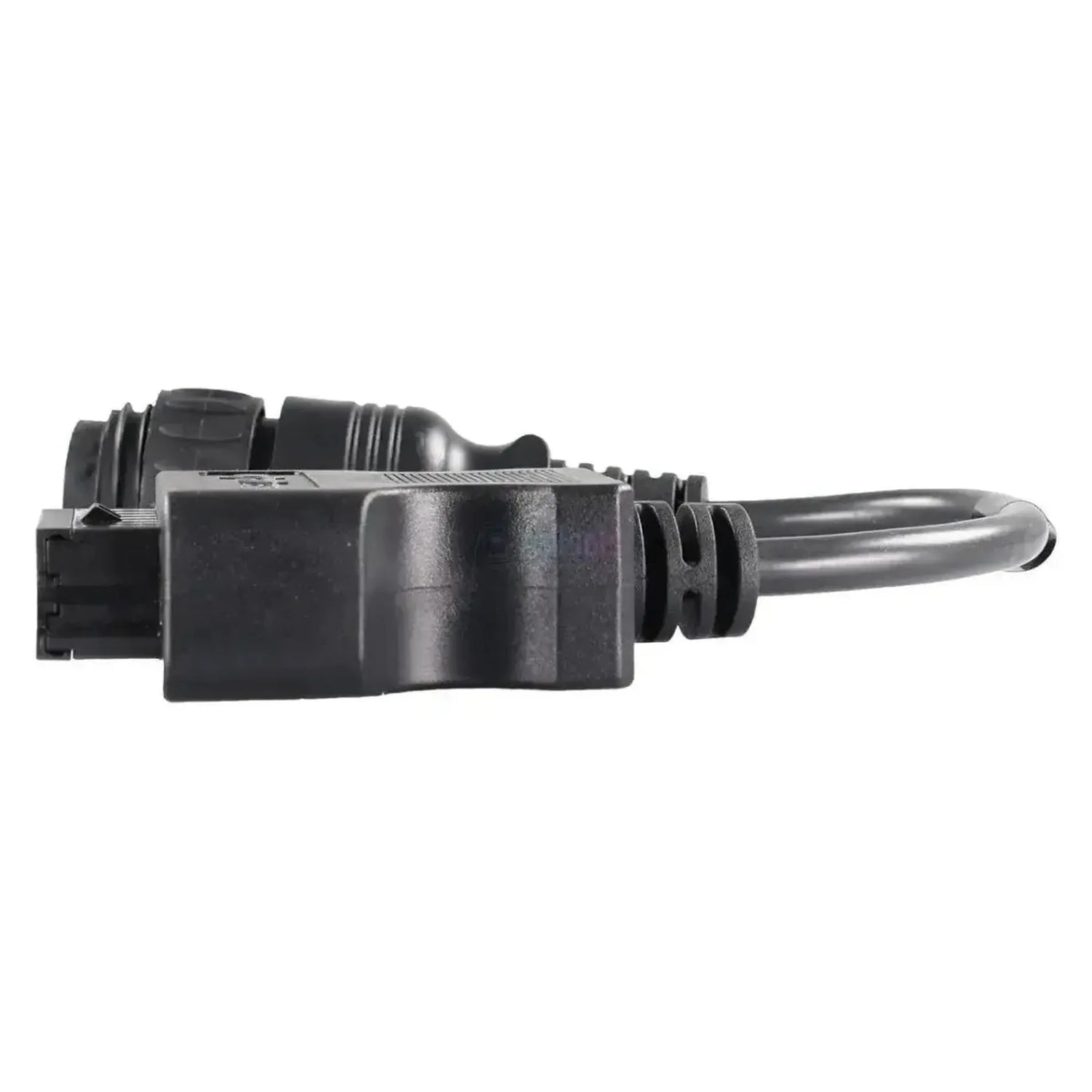

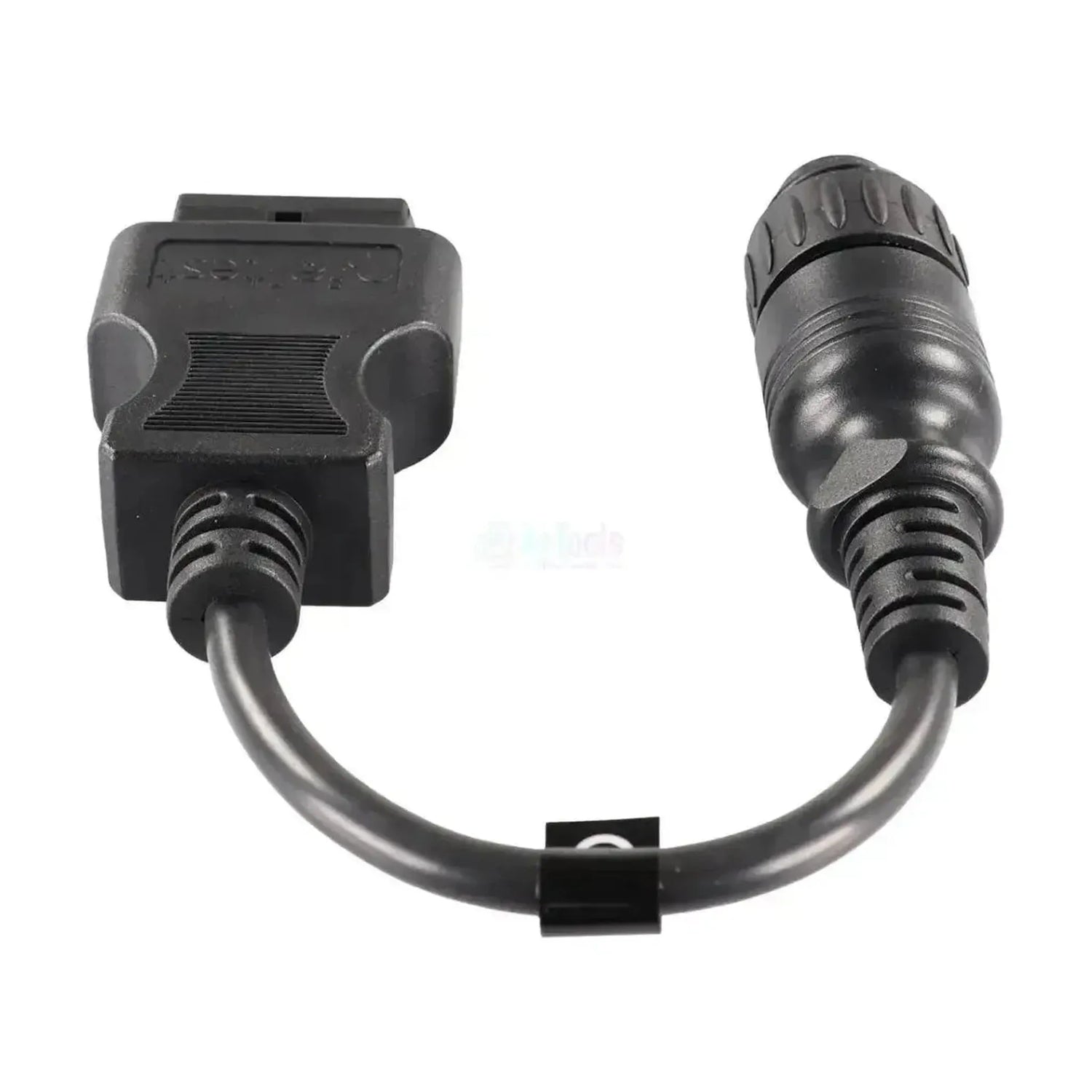

A Jaltest JDC103A a Wabco és a Knorr-Bremse pótkocsi-fékrendszerek 7 tűs diagnosztikai csatlakozóját köti össze a Jaltest diagnosztikai kábel 16 tűs OBD2 bemenetével. A pótkocsi oldalán egy kerek fekete dugasz található, bordázott fogóval és hét tűvel: hat kör alakban, egy a közepén. Mind a hét pozíció foglalt, ez különbözteti meg ezt a csatlakozót a szintén 7 pólusú JDC111A-tól. A kábel hossza 28–30 cm.

A kábel megnyitja a diagnosztikai vonalat a pótkocsi ABS-hez: Wabco Vario C, VCS, VCSII és VCSII CAN, valamint Knorr-Bremse A18, KB3-TA és KB4-TA. Hibakódokat, mérési értékeket és ECU-adatokat olvashat ki; VCS, VCSII és VCSII CAN esetén karbantartási adatokat is. A Knorr-Bremse funkciók egy része a különálló Knorr-Bremse Diagnostics modullal (ref. 71502007) válik elérhetővé. A kábel a Jaltest Link V8.1 és V9 termékkel használható, és a Jaltest CV hatálya alá tartozik.

PLUSZPONTOK

✔Két gyártó egy kábellel, mivel a Wabco és a Knorr-Bremse ezeknél a fékvezérlőknél ugyanazt a 7 pólusú dugaszt használja.
✔Elérhető a Wabco Vario C, VCS, VCSII és VCSII CAN, valamint a Knorr-Bremse A18, KB3-TA és KB4-TA rendszereinél.
✔A VCS, VCSII és VCSII CAN esetén a hibakódok és mérési értékek mellett a karbantartási adatok is a lefedettségben szerepelnek.
✔Használható a Jaltest Link V8.1 és V9 termékkel, és a Trailer-kabelkészlet (70002024) tartalmazza.

FIGYELMEZTETÉSEK

✕Kizárólag a hét tűs, 7 pólusú csatlakozóhoz való; a négy aljzatot tartalmazó 7 pólusú házzal rendelkező KB4-TA egység a JDC111A-hoz tartozik.
✕A Wabco Vario C esetén a lefedettség nem tartalmaz karbantartási adatokat, csak hibakódokat, mérési értékeket és ECU-adatokat.
✕A Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) és a Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) EBS egységeit nem éri el; ezekhez a JDC110A ISO 7638 kábel való.
✕A Knorr-Bremse funkciók egy része csak a különálló Knorr-Bremse Diagnostics modullal (ref. 71502007) válik elérhetővé.

Alkalmazások és funkciók

Ezen a csatlakozáson keresztül a Jaltest szoftverrel a pótkocsin vagy utánfutón lévő fékvezérlőt éri el. Hogy milyen egység található, a Wabco- vagy Knorr-Bremse-vezérlő generációja határozza meg, nem a pótkocsi márkája.

Elérhető vezérlőegységek

  • Wabco Vario C: Pótkocsi-ABS.
  • Wabco VCS, VCSII, VCSII CAN: Pótkocsi-ABS.
  • Knorr-Bremse A18, KB3-TA: Régebbi pótkocsi-ABS.
  • Knorr-Bremse KB4-TA: Pótkocsi-ABS.

Amit elvégezhet

  • Hibakódok: Kiolvasás leírással.
  • Mérési értékek: Tartományon kívüli jelzéssel.
  • Karbantartási adatok: VCS, VCSII és VCSII CAN esetén.
  • Diagnosztikai üzenetek: VCSII és VCSII CAN esetén.

Használat

  1. Dugasz ellenőrzése: Számolja meg a hét tűt a kerek csatlakozóban.
  2. Csatlakoztatás: Dugja be a JDC103A-t a csatlakozóba.
  3. Link csatlakoztatása: Csatlakoztassa az OBD2 oldalt a diagnosztikai kábelhez.
  4. Feszültség: Gondoskodjon arról, hogy a pótkocsi feszültség alatt álljon.
  5. Kiolvasás: Válassza ki a Wabco vagy a Knorr-Bremse rendszert, majd a rendszert.

Kompatibilis járművek és alkalmazások

A döntő a dugasz, nem a típus. Ez a kábel bármely olyan pótkocsira vagy utánfutóra illeszkedik, amelynek Wabco vagy Knorr-Bremse fékvezérlése van, és diagnosztikai csatlakozója kerek, hét tűs, 7 pólusú dugasz. A két márka EBS-generációi saját csatlakozón keresztül érhetők el.

Wabco (lehatárolás):

  • Vario C: Blokkolásgátló rendszer; hibakódok, mérési értékek és ECU-adatok.
  • VCS, VCSII és VCSII CAN: Blokkolásgátló rendszer, karbantartási adatokkal együtt.

Knorr-Bremse (lehatárolás):

  • A18 és KB3-TA: Régebbi pótkocsi-blokkolásgátló rendszerek.
  • KB4-TA: A JDC111A-val is elérhető.
💡
Jó tudni: Számolja meg a kerek csatlakozóban a hét tűt: hat kör alakban, egy a közepén. Ha a 7 pólusú házban aljzatok vannak, és csak négy pozíció foglalt, akkor a JDC111A való hozzá. Rendelés előtt ellenőrizze ezt a pótkocsin.

Csomag tartalma

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7 tűs OBD - 16 tűs OBD2 átalakító kábel | Pótkocsi

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • CV haszonjárművek
Milyen járművekhez vagy gépekhez készült a kábel. Így gyorsan látható, hogy megfelel-e a műhelyébe érkező járműveknek.Járműtípusok
  • Pótkocsi

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
7 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
Pótkocsi kábelkészlet
Hivatkozási szám
JDC103A
Vezérlőegységek
Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

További műszaki adatok

Alkalmazás
Wabco- és Knorr-Bremse pótkocsi fékrendszerek 7 pólusú csatlakozóval
A kábelkészlet része
Pótkocsi-kábelkészlet (70002024)
Használathoz szükséges
Jaltest Link a Jaltest CV licenccel
Opcionálisan kiegészíthető
Knorr-Bremse Diagnostics modul (ref. 71502007) a teljes funkcióhoz
