Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6 tűs OBD – 16 tűs OBD2 átalakítókábel | Belső égésű motor

€144,95 áfával
€119,79 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

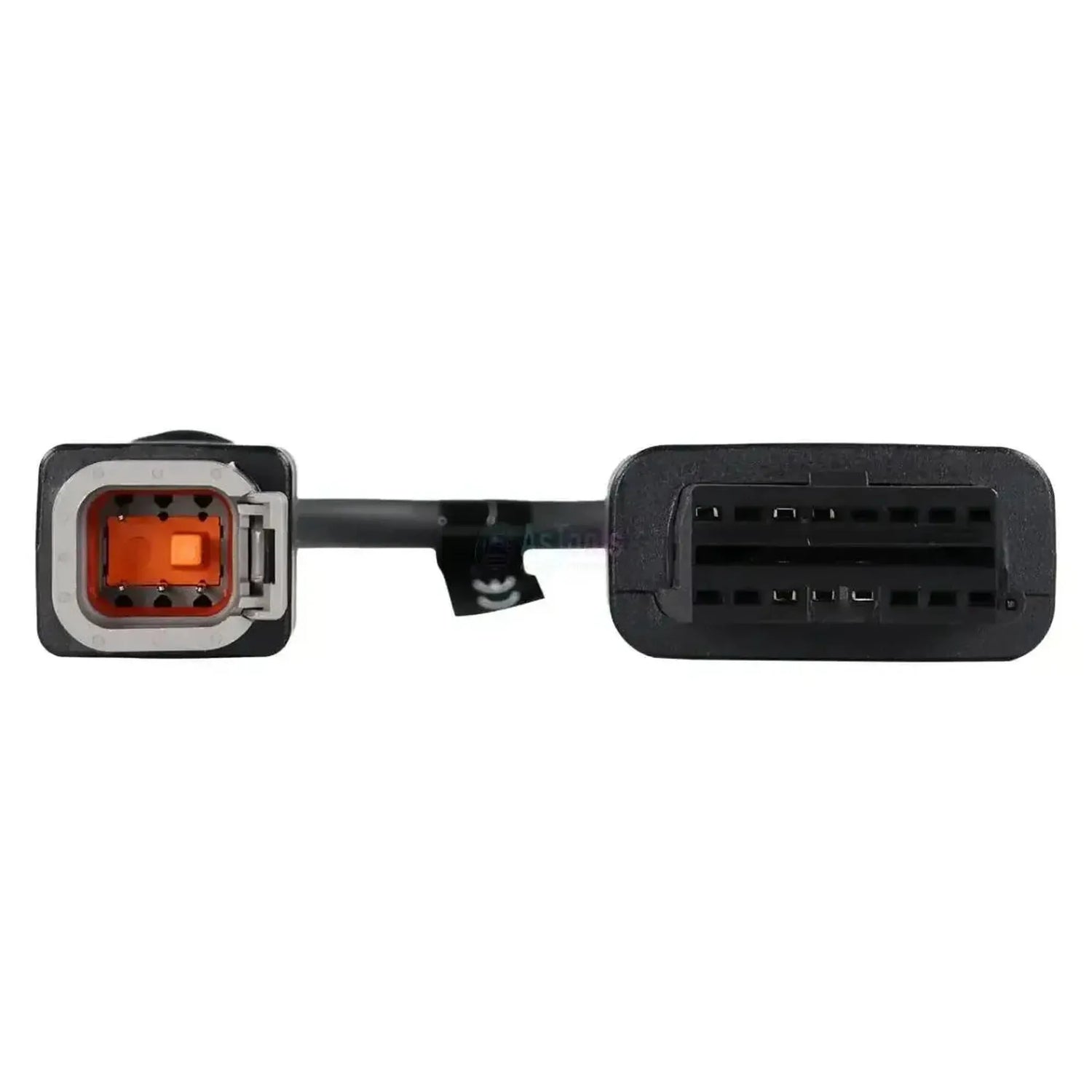

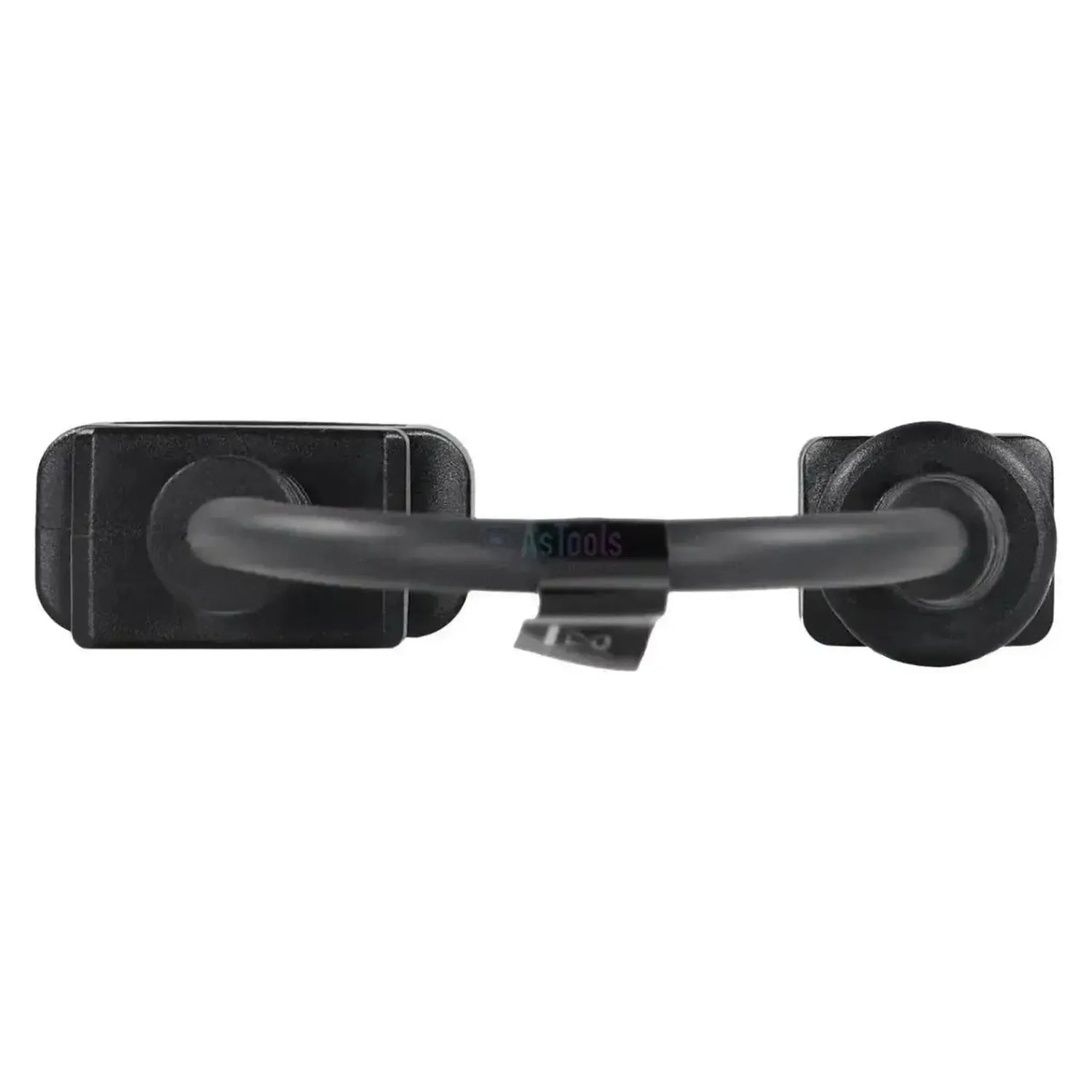

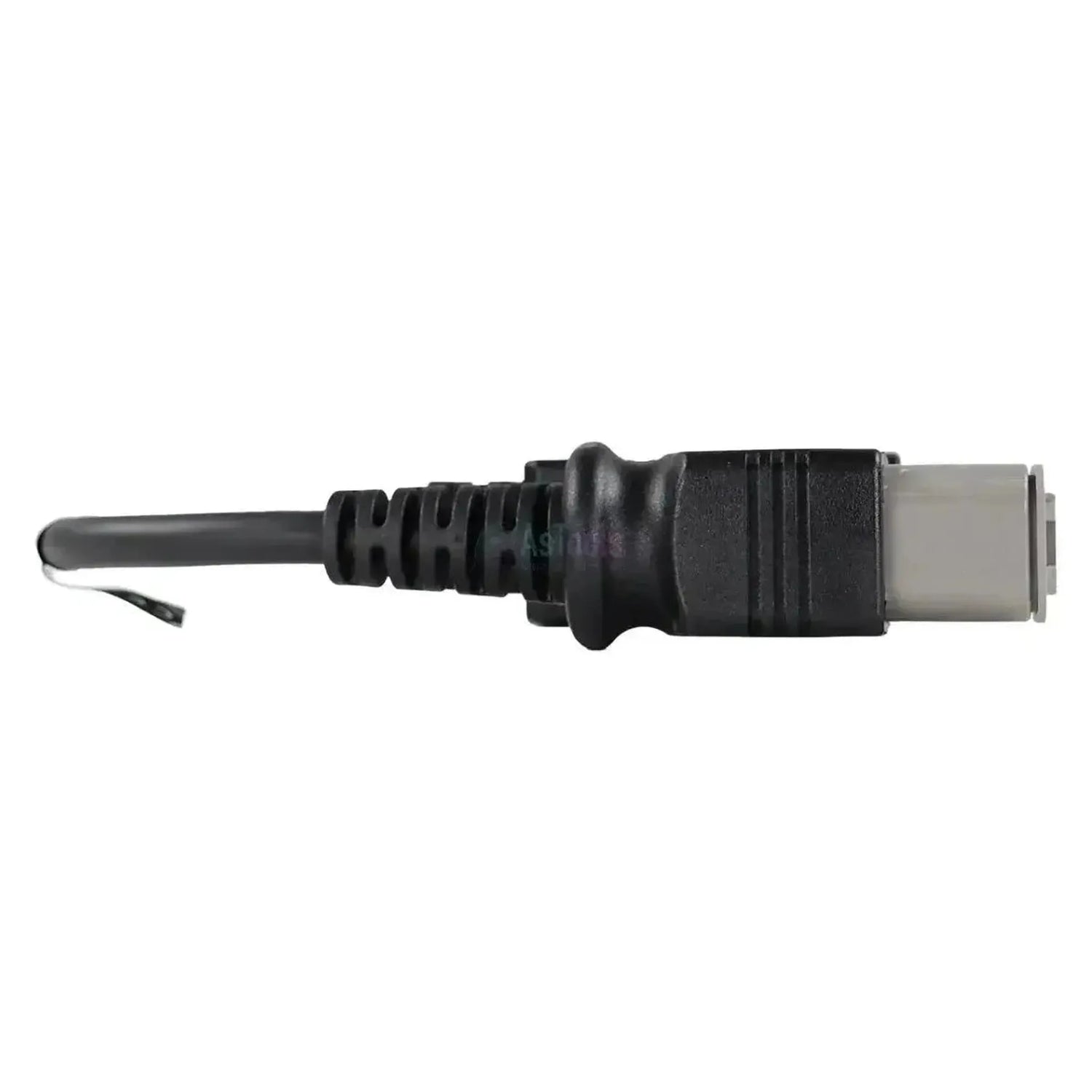

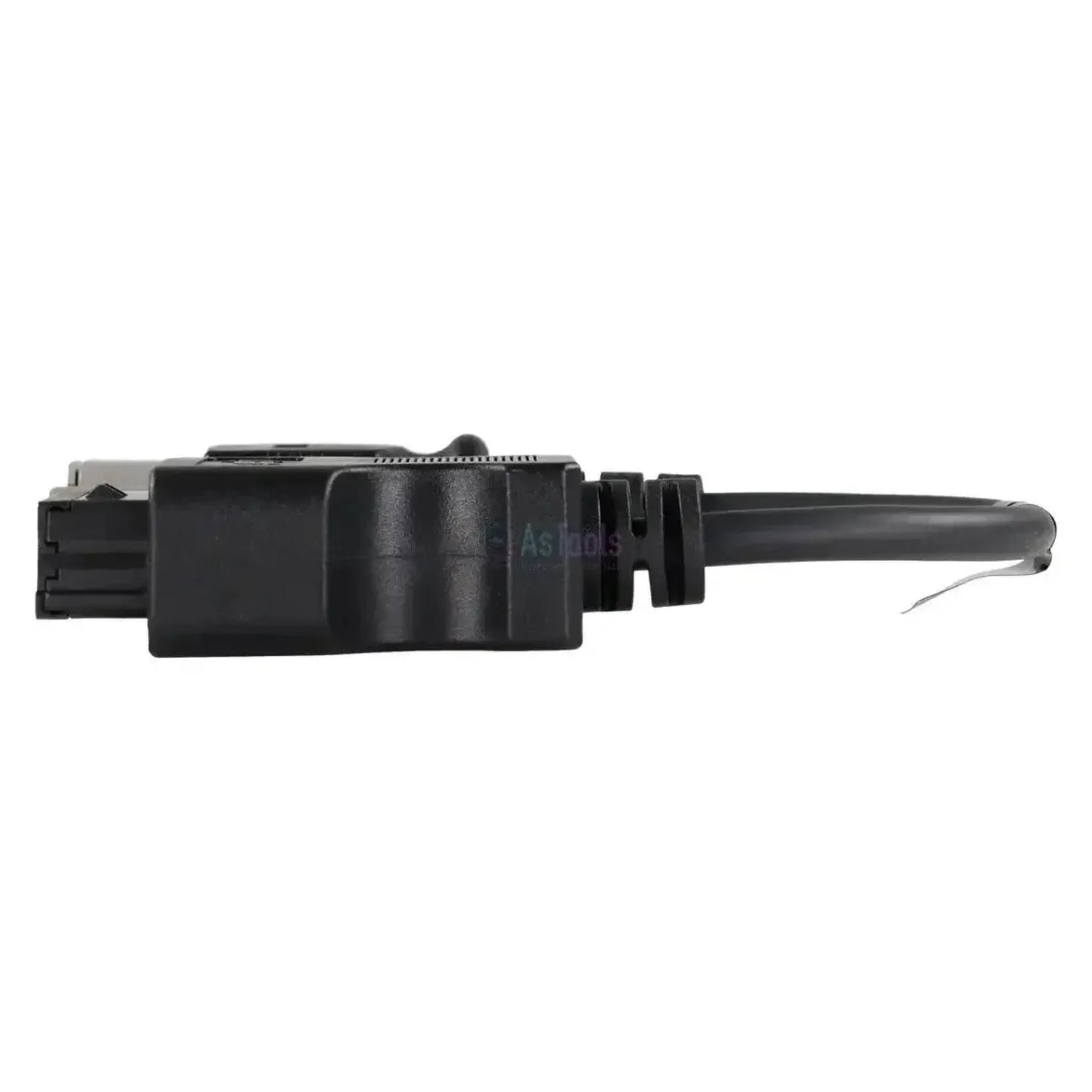

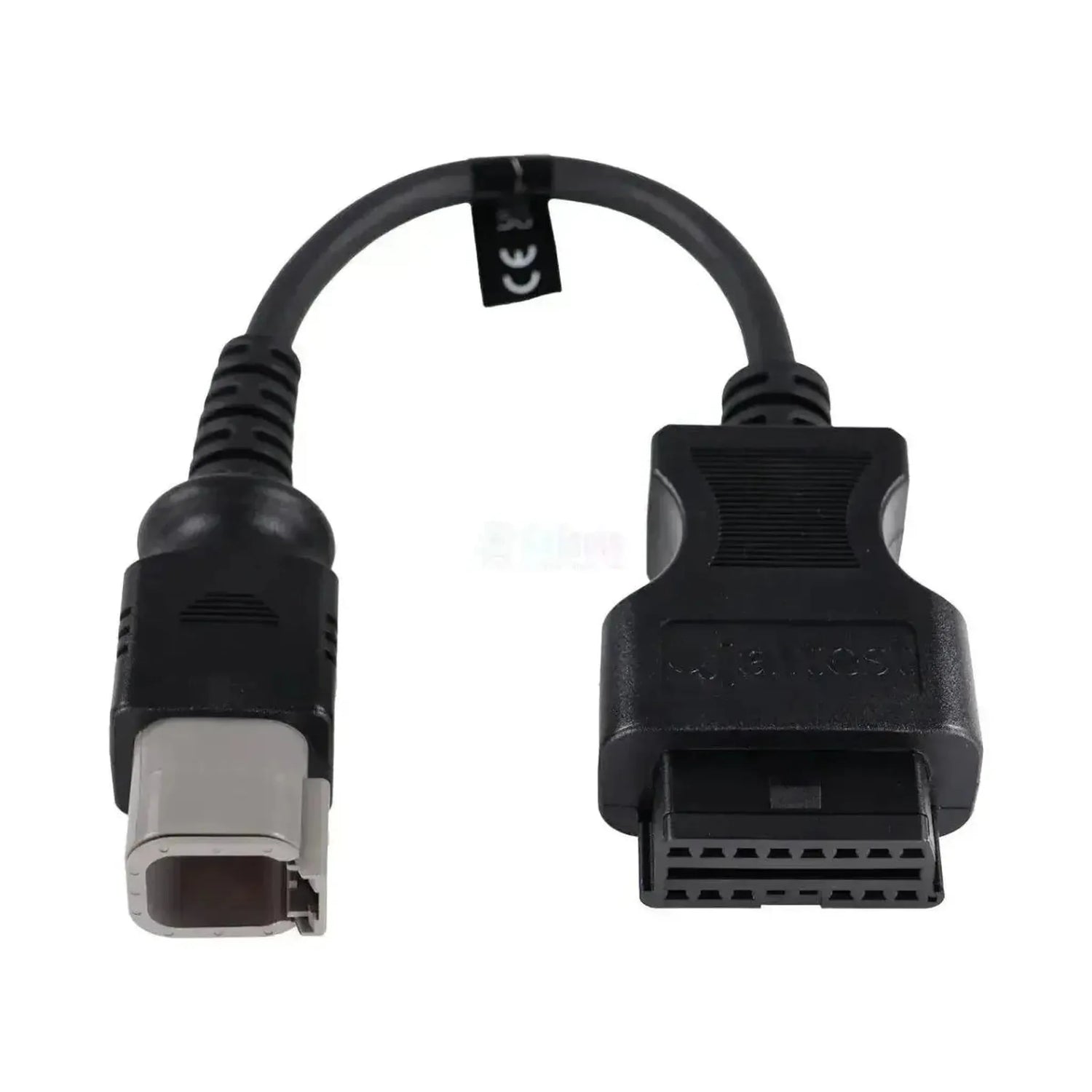

A Jaltest JDC538A összeköti a Yanmar ipari motorok 6 tűs diagnosztikai csatlakozóját a Jaltest diagnosztikai kábel 16 tűs OBD2 csatlakozójával. A motor oldalán egy téglalap alakú, világosszürke, narancssárga éket tartalmazó csatlakozó található, fekete túlöntött résszel. A kábel egyetlen egyenes szálból áll, elágazás vagy modul nélkül, hossza 28–30 cm.

A csatlakozó a motorhoz tartozik, és a motorblokkon vagy annak mellett található. A csatlakozón keresztül elérhető az EDC Yanmar Bosch, az EMS Yanmar Denso és a kipufogógáz-utókezelés DCU egysége. A kábel a Jaltest Link V8.1 és V9 rendszerrel működik, és a Jaltest OHW és a Jaltest Marine hatálya alá tartozik.

ELŐNYÖK

✔Elérhető mind az EDC Yanmar Bosch, mind az EMS Yanmar Denso, beleértve a Denso-egység Stage V kivitelét.
✔Hozzáférést biztosít a kipufogógáz-utókezelés DCU egységéhez is, külön csatlakozás nélkül.
✔Az EDC Bosch és az EMS Denso esetén a lefedettségben szerepelnek a karbantartási intervallumok és a kiegészítő műveletek.
✔Működik mind a Jaltest Link V8.1, mind a V9 verzióval.

FIGYELMEZTETÉSEK

✕Az EDC Yanmar vezérlőegység esetén egyetlen funkció sincs a lefedettségben; nem ad hibakódokat és mérési értékeket.
✕Az EMS Yanmar Denso Stage V kivitelénél nincsenek kiegészítő műveletek, a sima EMS Densónál viszont vannak.
✕Csak a 6 tűs csatlakozóhoz; a hajóba épített (inboard) motorok (JH-, BY-, LV- és SY-sorozat) a 3 tűs JDC612A típust használják.
✕A használathoz Jaltest Link és aktív licenc szükséges; ezek nem tartoznak a kábelhez.

Alkalmazások és funkciók

Ezen a csatlakozón keresztül a Jaltest szoftverrel érheti el a Yanmar-motor vezérlőegységeit. Hogy melyik egység található meg, az a motorsorozattól és az emissziós fokozattól függ.

Elérhető vezérlőegységek

  • EDC Yanmar Bosch: Motorvezérlés, teljes lista.
  • EMS Yanmar Denso: Motorvezérlés, teljes lista.
  • EMS Yanmar Denso (Stage V): Kiegészítő műveletek nélkül.
  • DCU: Kipufogógáz-utókezelés.

Mit tehet

  • Hibakódok: Motor és utókezelés kiolvasása.
  • Mérési értékek: Állítható riasztási határokkal.
  • Karbantartás: Intervallumok, ügyfélriporttal.
  • Kiegészítő műveletek: EDC Bosch és EMS Denso esetén.

Használat lépései

  1. Csatlakozó ellenőrzése: Keresse meg a szürke, narancssárga éket tartalmazó csatlakozót.
  2. Csatlakoztatás: Dugja a JDC538A-t a csatlakozóba.
  3. Link csatlakoztatása: Csatlakoztassa az OBD2 oldalt a Jaltest Linkhez.
  4. Gyújtás be: Kapcsolja be a gyújtást.
  5. Kiolvasás: Válassza ki a Yanmart, a motorsorozatot és a vezérlőegységet.

Kompatibilis járművek és alkalmazások

A meghatározó a motorsorozat, nem a gép. A Yanmar-motorokat önálló hajtásként építik be kompakt gépekbe, aggregátokba és munkagépekbe. A motorblokkon lévő csatlakozót az alakjáról ismerheti fel. A téglalap alakú, narancssárga éket tartalmazó csatlakozó ehhez a kábelhez tartozik, a háromszög alakú, zöld éket tartalmazó csatlakozó pedig a JDC612A-hoz.

Yanmar:

  • 3TNV-sorozat: 3TNV86CHT, 3TNV86CT, 3TNV88C és 3TNV88F.
  • 4TNV-sorozat: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT és 4TNV98T.
  • 4TN-sorozat: 4TN101 és 4TN107; a 4TN107 esetén a DCU is szerepel a lefedettségben.

Alkalmazások:

  • Beépítve: Kompakt földmunkagépek és építőipari gépek, emelő- és szállítóberendezések, aggregátok és álló berendezések.
💡
Jó tudni: A diagnosztikai csatlakozó a motorblokkon vagy annak mellett található, nem a gép egy meghatározott pontján. Ez a kábel a téglalap alakú, világosszürke, narancssárga éket tartalmazó csatlakozóhoz illeszkedik. A hajóba épített (inboard) motorokhoz a Yanmar a háromszög alakú, 3 tűs, zöld éket tartalmazó csatlakozót használja. Rendelés előtt ellenőrizze, hogy melyik csatlakozó van a motorján.

Csomag tartalma

  • 1x Jaltest (JDC538A) | Yanmar 6 tűs OBD - 16 tűs OBD2 Átalakító kábel | Belső égésű motor

Műszaki adatok

Általános

A kábel gyártója. A Jaltest kábelek a Jaltest diagnosztikai készülékeivel használhatók.Márka
Jaltest (Cojali)
A kábel típusa. A diagnosztikai kábel a diagnosztikai csatlakozóhoz kapcsolódik, a mérőkábel különálló alkatrészt mér.Kábel típusa
Átalakító kábel
A Jaltest melyik szoftvercsomagjához tartozik a kábel. A kábel használatához az adott modul licence szükséges.Jaltest szoftvermodul
  • OHW építőipari és terepgépek
  • Marine vízi járművek

Csatlakozók

A Jaltest Link diagnosztikai interfész mely verziójához illik a kábel. Nem minden kábel működik minden verzióval.Kompatibilis Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
A diagnosztikai készülék oldalán lévő csatlakozó. Illeszkednie kell az interfészhez vagy a diagnosztikai kábelhez.Csatlakozó az interfész oldalán
16 tűs OBD2
A jármű, a motor vagy a gép oldalán lévő csatlakozó. Illeszkednie kell a diagnosztikai csatlakozóhoz vagy az alkatrészhez.Csatlakozó a jármű oldalán
6 pólusú OBD
A kábel hossza. A hosszabb kábel nagyobb mozgásteret biztosít a munkához.Kábelhossz
28-30 cm

Diagnosztikai funkciók

Megtekinthetők-e az érzékelők aktuális értékei futó járműnél. Hasznos a hibakereséshez.Élő mérési értékek megtekintése
Megtekinthető-e, hogy mikor esedékes a következő karbantartás. Hasznos a szerviz megtervezéséhez.Szervizadatok megtekintése
Végrehajthatók-e a Jaltest által vezérlőegységenként kínált további eljárások, például tesztek vagy betanítási eljárások.További eljárások

Használat

Melyik Jaltest kábelkészletnek része ez a kábel. Ha már rendelkezik a készlettel, lehet, hogy ez a kábel is megvan.Kábelkészlet része
OHW kábelkészlet alap, Stacionárius motorok kábelkészlete
Hivatkozási szám
JDC538A
Vezérlőegységek
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso és DCU
A használathoz szükséges
Jaltest Link V8.1 vagy V9

További műszaki adatok

Alkalmazás
Yanmar ipari motorokhoz 6-tűs diagnosztikai csatlakozóval
Kábelkészlet része
OHW kábelkészlet alap (70002030) és kábelkészlet állómotorokhoz (70002006)
