Jaltest  |  SKU: JDC303A

Jaltest (JDC303A) | ZF Ecomat 3+6-pólusú OBD – 16-pólusú OBD2 átalakítókábel | Üzleti és munkagépjárművek

€104,95 áfával
€86,74 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

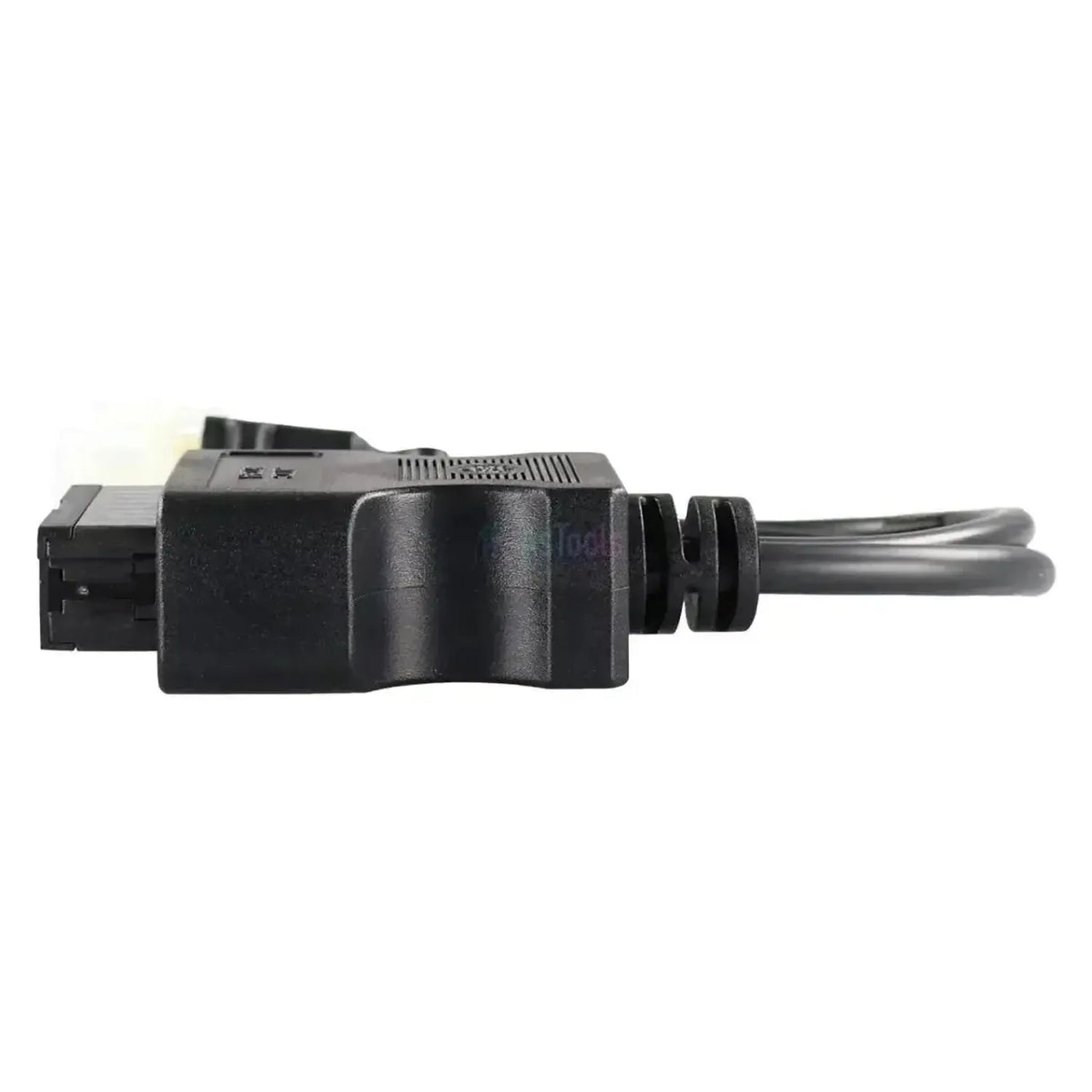

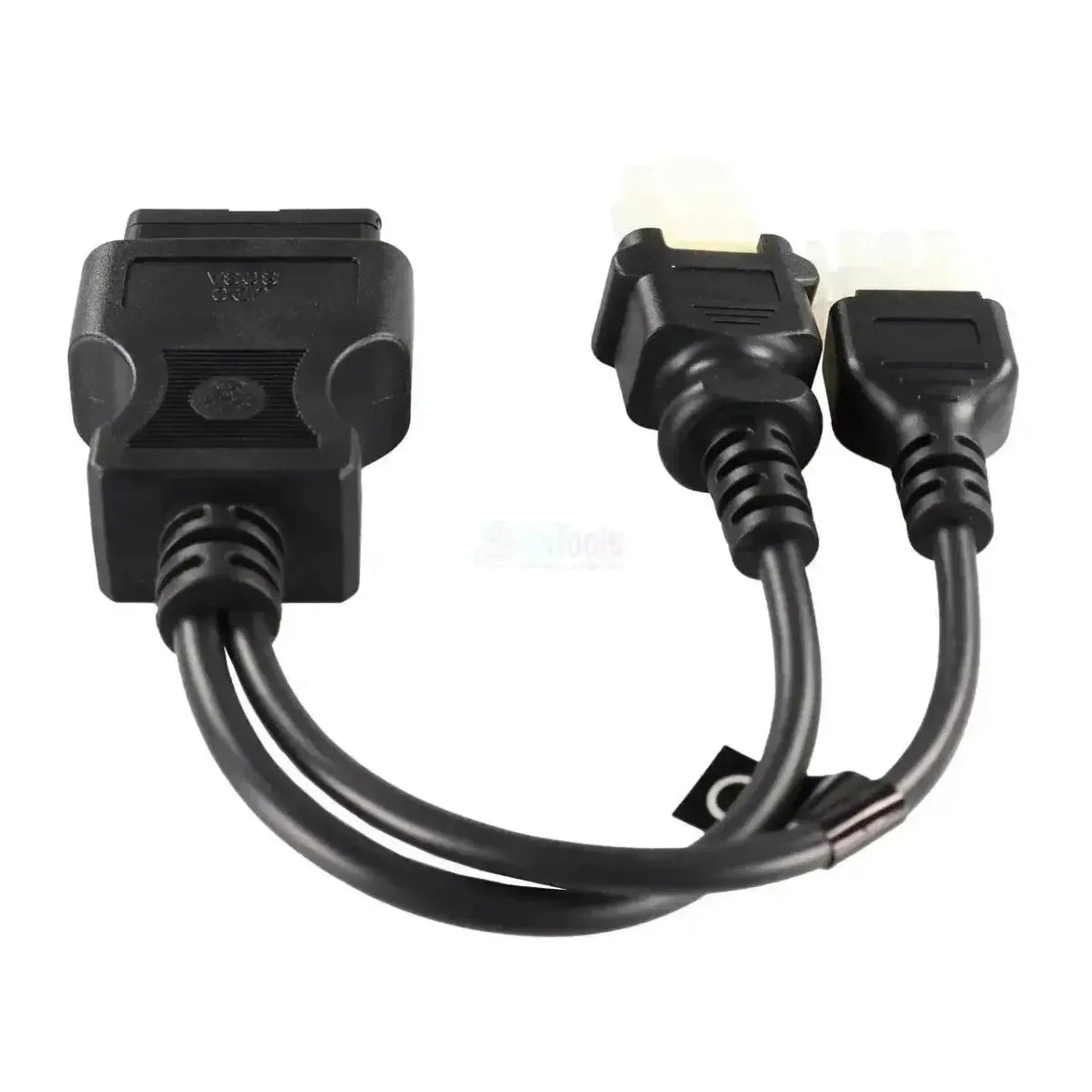

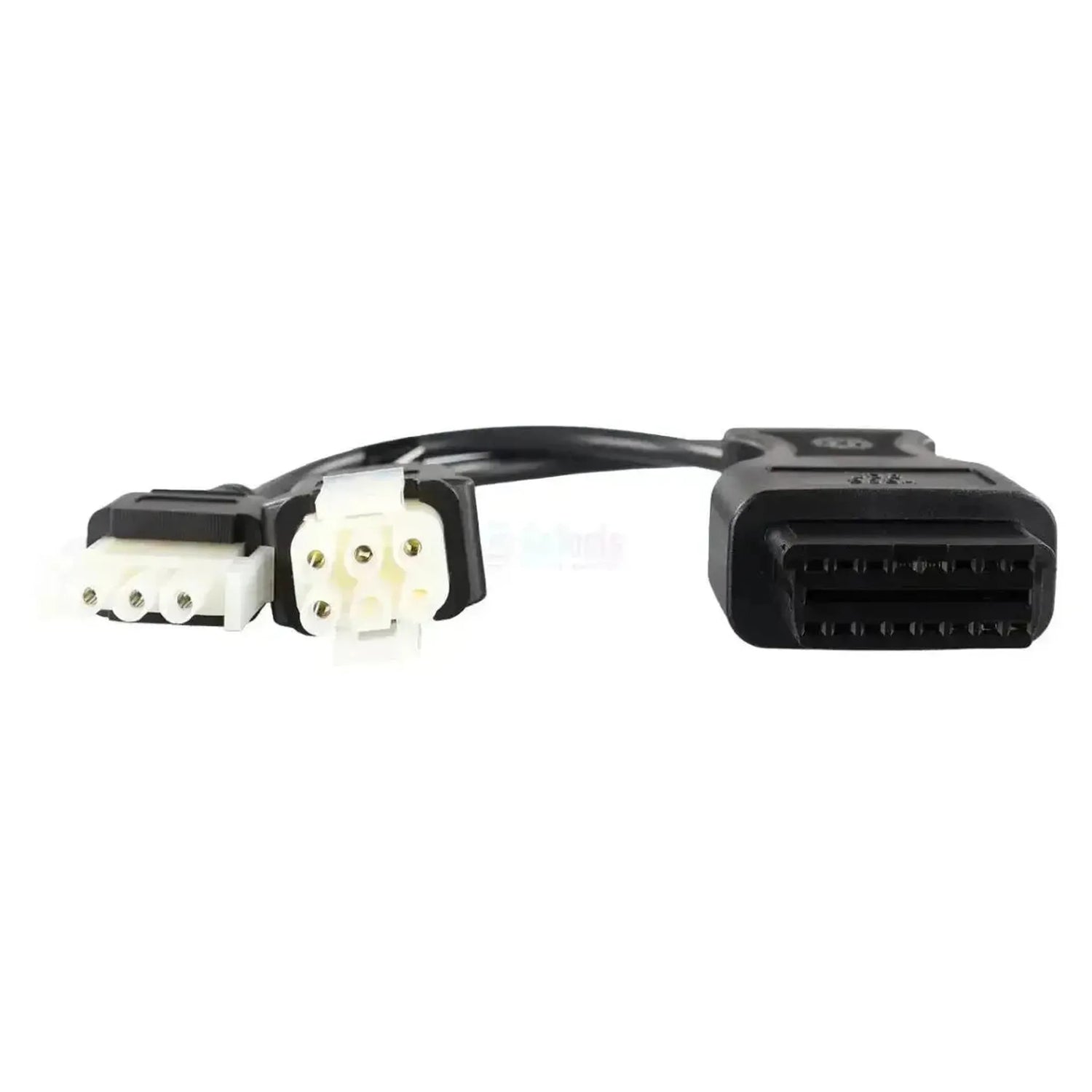

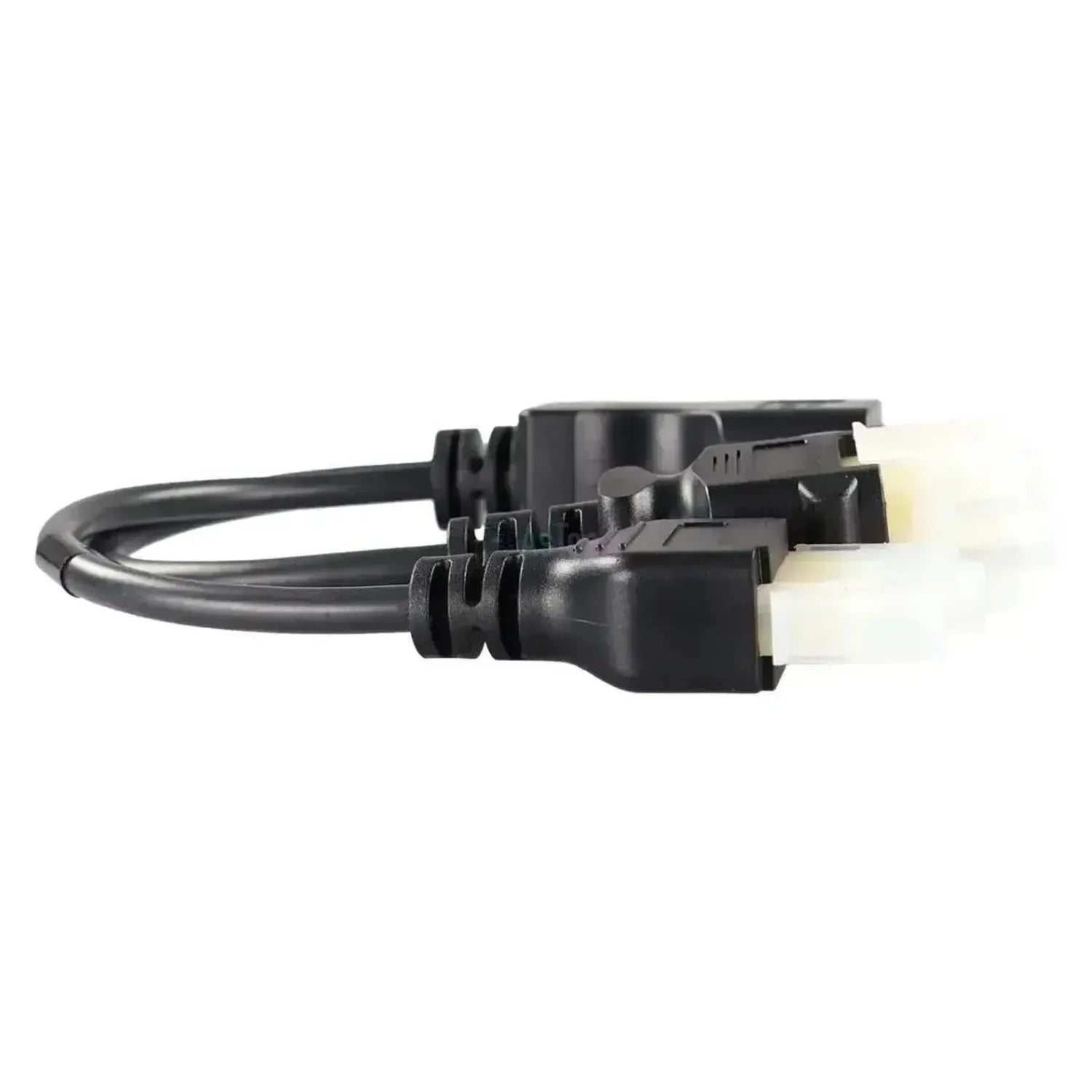

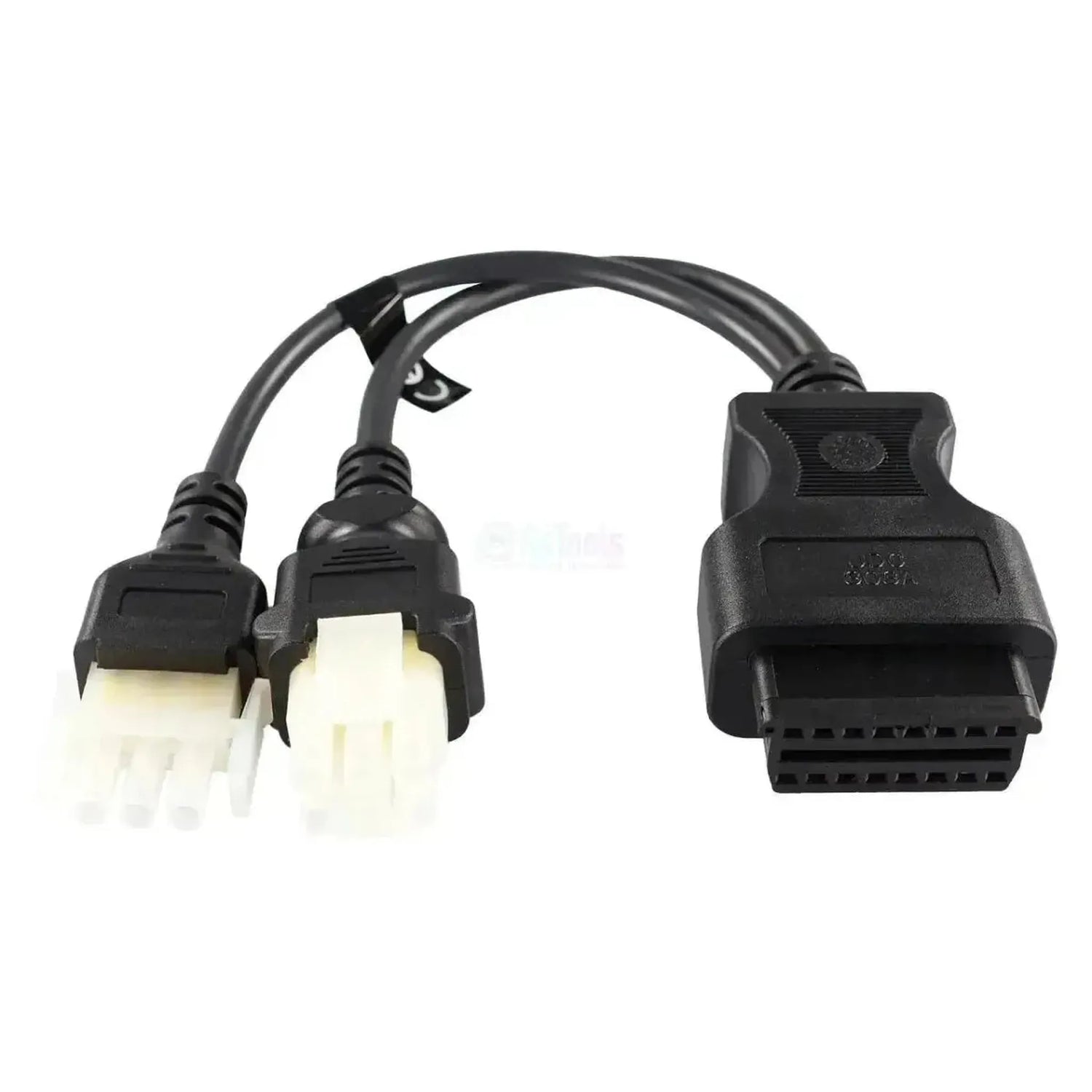

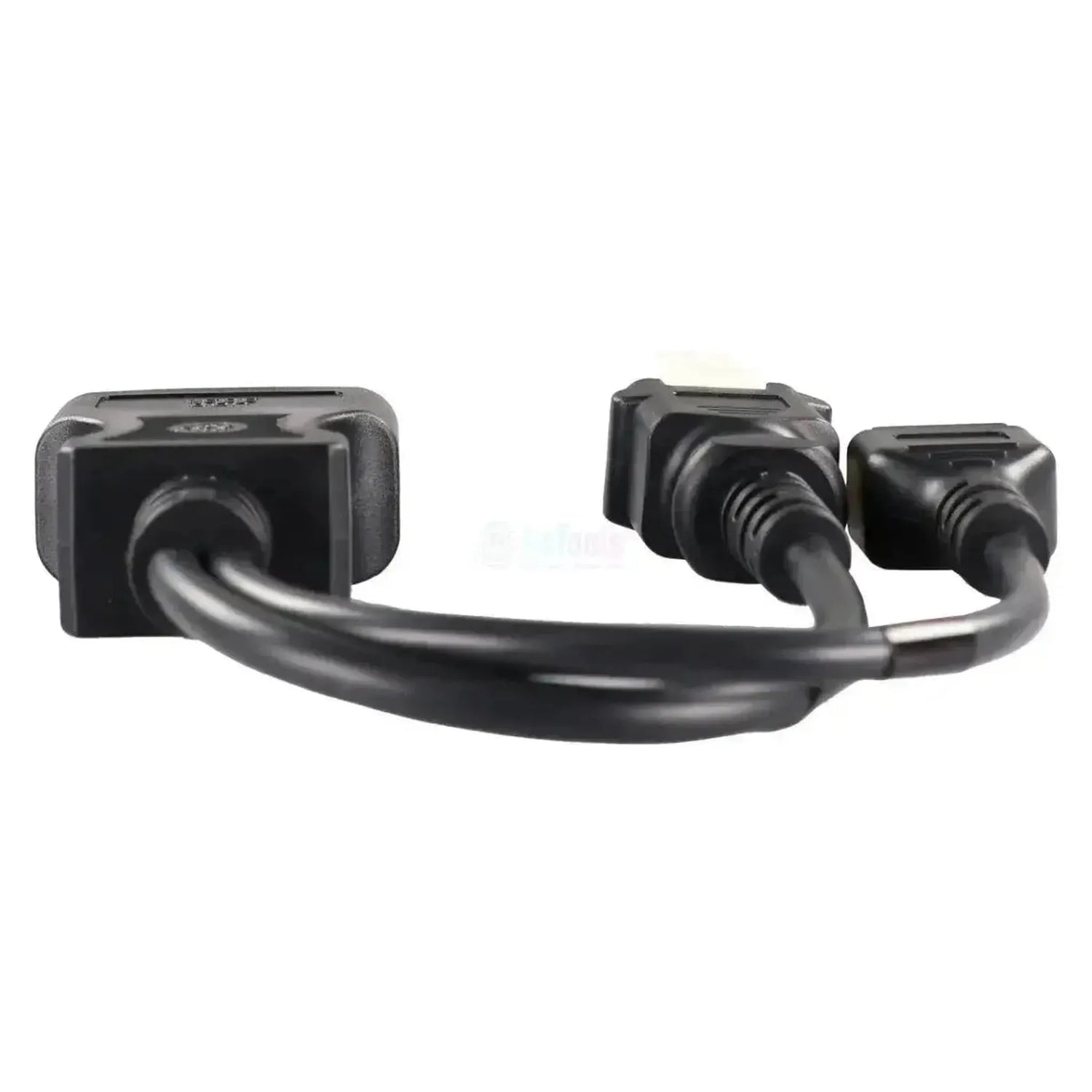

De Jaltest JDC303A verbindt de 3+6-polige diagnoseaansluiting van ZF met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen twee takken met naturelwitte nylon stekkers: Een met zes posities in twee rijen van drie en een met drie posities in één rij, elk met een zwarte trekontlasting. Het snoer meet 28 tot 30 cm en de kabel werkt met de Jaltest Link V8.1 en V9.

De aansluiting hoort bij de ZF-regeleenheid zelf en zit niet op de OBD-plaats van het voertuig. Daarachter liggen de eenheden uit de dekkingsgroep ZF Transmissions: De busautomaten Ecomat 1, Ecomat 2/4 en EcoLife, de geautomatiseerde bakken AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS, en de retarders EST-32, EST-42 en Intarder 3. Omdat de stekker los staat van de voertuigdiagnose, blijft hij ook in gebruik als het voertuig zelf al een 16-pins OBD-aansluiting heeft. De kabel valt onder Jaltest CV.

PLUSPUNTEN

✔De ZF-eenheid met de 3+6-polige stekker is bepalend, niet het merk van de vrachtwagen, autobus of werkmachine.
✔U bereikt de hele dekkingsgroep ZF Transmissions: De automatische en geautomatiseerde versnellingsbakken en de ZF-retarders.
✔Bij Ecomat 1, Ecomat 2/4, AS Tronic, TraXon en de retarders staat ook het aansturen van componenten in de dekking.
✔De stekker staat los van de voertuigdiagnose en blijft dus bruikbaar op voertuigen die zelf al een 16-pins OBD-aansluiting hebben.

AANDACHTSPUNTEN

✕De Ecomat 4 Mate N-Lock en de EcoLife MCP hebben een eigen 9-polige aansluiting en vragen de JDC307A respectievelijk de JDC309A.
✕Alleen voor de 3+6-polige ZF-aansluiting; ZF gebruikte per generatie een eigen diagnosestekker.
✕De functieset verschilt per bak: Bij Ecomat 2/4 staan parameters wel in de dekking, bij Ecomat 1 en EcoLife niet.
✕Met 28 tot 30 cm is het snoer kort, en de aansluiting zit bij de bak en niet in de cabine.

Toepassingen en functionaliteiten

Met deze kabel benadert de Jaltest-software de ZF-regeleenheid die met de 3+6-polige stekker is uitgevoerd. Jaltest zet de ZF-systemen bij elkaar in de dekkingsgroep ZF Transmissions, ongeacht in welk voertuig de bak is ingebouwd. Wat u per eenheid kunt doen, verschilt per generatie.

Regeleenheden die u kunt benaderen

  • Ecomat 1: Eerste generatie busautomaat.
  • Ecomat 2/4: Busautomaat, met parameters.
  • EcoLife: Zestraps busautomaat.
  • AS Tronic (Lite): Geautomatiseerde bak.
  • EcoTronic, PowerLine: Versnellingsbakken ZF.
  • TraXon en AVS: Versnellingsbakken ZF.
  • Retarders: EST-32, EST-42 en Intarder 3.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Bak of retarder, met grafiek.
  • Componenten: Aansturen, o.a. Ecomat en TraXon.
  • Parameters: Onder meer Ecomat 2/4, AS Tronic Lite.
  • Kalibratie en reset: AS Tronic Lite en TraXon.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de twee witte stekkers bij de bak.
  2. Posities tellen: Zes en drie posities: Dan past hij.
  3. Aansluiten: Steek beide takken op de ZF-aansluiting.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  5. Uitlezen: Kies in Jaltest CV de ZF-eenheid.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het voertuigmerk. Deze kabel past op elke ZF-versnellingsbak en ZF-retarder met de 3+6-polige diagnoseaansluiting, in welk chassis die ook is ingebouwd. Omdat de aansluiting bij de bak hoort en niet bij het voertuig, geldt er geen bouwjaargrens.

ZF-versnellingsbakken:

  • Busautomaten: Ecomat 1, Ecomat 2/4 en EcoLife.
  • Geautomatiseerde bakken: AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS.

ZF-retarders:

  • Hulpremmen: EST-32, EST-42 en Intarder 3 (EST-52/EST-54).

Voertuigen:

  • Vrachtwagens, autobussen en werkvoertuigen: Van uiteenlopende merken; de kabel volgt de ZF-eenheid en niet de chassisbouwer.
💡
Goed om te weten: Ziet u bij de bak twee witte stekkers, een met zes en een met drie posities, dan is dit de juiste kabel. Zit er in plaats daarvan één 9-polige aansluiting, dan gaat het om de Ecomat 4 Mate N-Lock (JDC307A) of de EcoLife MCP (JDC309A). Tel de posities bij de bak voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC303A) | ZF Ecomat 3+6-pins OBD - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Műszaki adatok

Általános

A kábel vagy adapter márkája. Általában egyeznie kell az Ön diagnosztikai eszközének márkájával.Márka
Jaltest
A termék típusa: különálló átalakító kábel, kábel nélküli adapter vagy teljes készlet.Terméktípus
Átalakító kábel

Alkalmazhatóság

A Jaltest Link interfész melyik verziójához illik a kábel. Egyes kábelek csak a legújabb V9 verzióval működnek.Jaltest Link verzió
  • Link V8.1
  • Link V9
Melyik Jaltest modulra van szüksége a kábel használatához. Megfelelő licenc nélkül a kábel nem működik.Jaltest szoftvermodul
  • CV haszongépjárművek

Csatlakozók

A jármű vagy gép diagnosztikai csatlakozójába illeszkedő dugó. Pontosan kell illeszkednie.Járműoldali csatlakozó
3+6 pólusú OBD
A diagnosztikai eszköz vagy interfész oldali csatlakozó. Általában 16 pólusú OBD2 csatlakozó.Eszközoldali csatlakozó
16 tűs OBD2

Diagnosztikai funkciók

Megtekintheti az érzékelők aktuális mérési értékeit, miközben a jármű jár. Hasznos a hibakereséshez.Élő adatok megtekintése
Az alkatrészeket működtetheti annak ellenőrzésére, hogy meghibásodtak-e. Ez megkönnyíti a hibakeresést.Alkatrészek vezérlése
Módosíthatja a vezérlőegységek beállításait, és kalibrálásokat végezhet javítás vagy csere után.Paraméterek és kalibrálások

Méretek és tömeg

Vezérlőegységek
Ecomat 1, Ecomat 2/4, EcoLife, AS Tronic, EcoTronic, TraXon
Hivatkozási szám
JDC303A

További műszaki adatok

Toepassing
ZF-versnellingsbakken en ZF-retarders met 3+6-polige diagnoseaansluiting
Lengte
28 - 30 cm
Regeleenheden
Ecomat 1, Ecomat 2/4 en EcoLife, AS Tronic en AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS (versnellingsbakken), EST-32, EST-42 en Intarder 3 (retarders)
Segment
Bedrijfs- en Werkvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest CV
