AsTools  |  SKU: A0118-2

MINI-VCI J2534 | Interfacekábel

5,0 1 értékelés
€26,95 áfával
€19,95 áfával
€16,49 ÁFA nélkül

Garancia közvetlenül az AsTools-tól

Saját magunk kezeljük a garanciális eseteket gyorsan és a gyártó közreműködése nélkül. Saját alkatrészraktárunk és technikai szaktudásunk köszönhetően általában azonnal segíteni tudunk Önnek. Csak kivételes esetekben küldünk tovább terméket a szállítónak.

2 év garancia az összes termékre

Összes termékünk 2 év gyári garanciával kerül szállításra. Így hosszú ideig élvezheti a kiváló minőséget és szolgáltatást.

Egyszerű visszaküldés

Az Ön fiókján keresztül egyszerűen kezdeményezheti a visszaküldést. Az visszaküldési címkét e-mailben küldjük meg Önnek. A visszaküldés költségei az Ön terhére esnek.

Professzionális ügyfélszolgálat

Szakértőink gyorsan és fachérti segítséget nyújtanak Önnek, online és a fizikai üzletünkben egyaránt. Kérdése van? Vegye fel velünk a kapcsolatot.

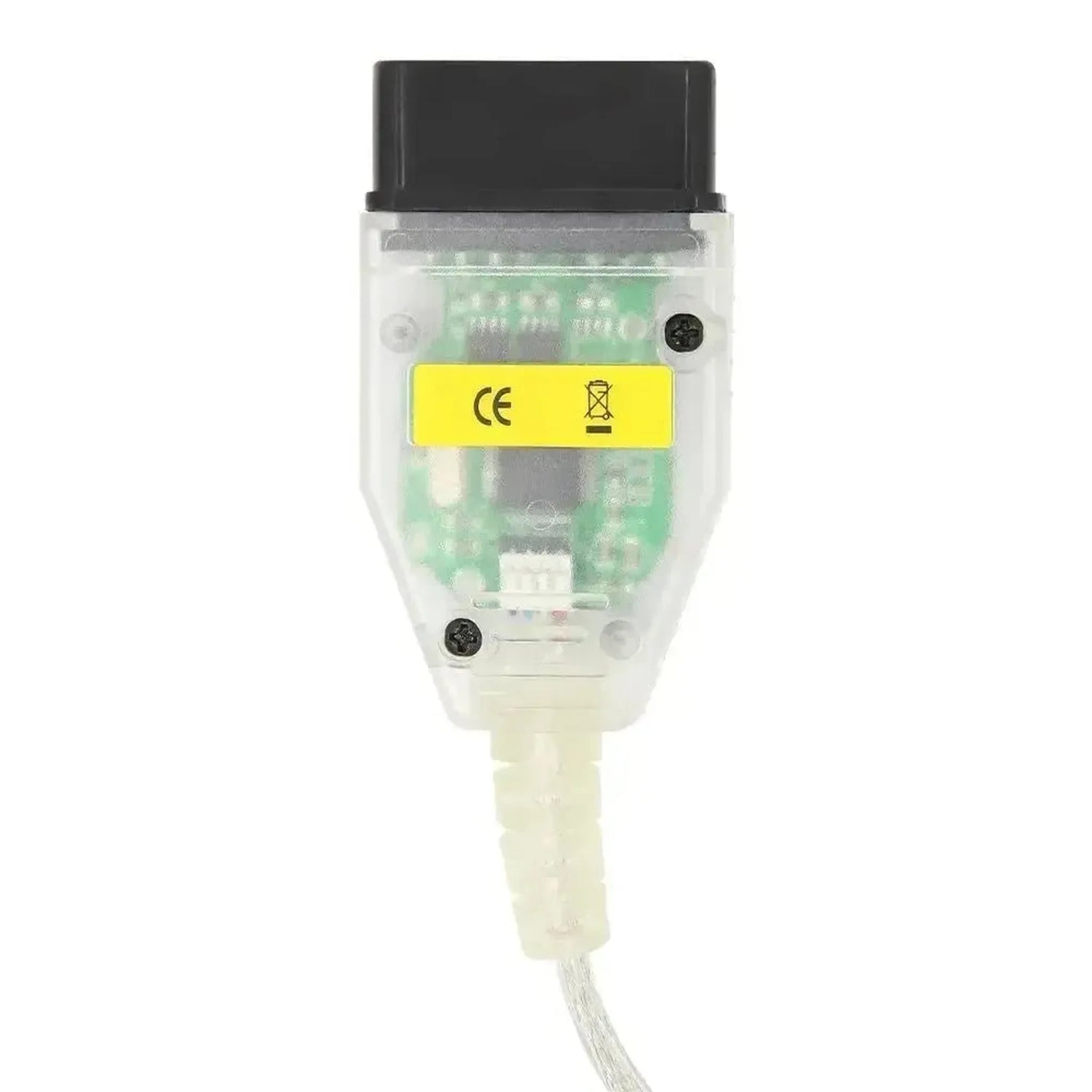

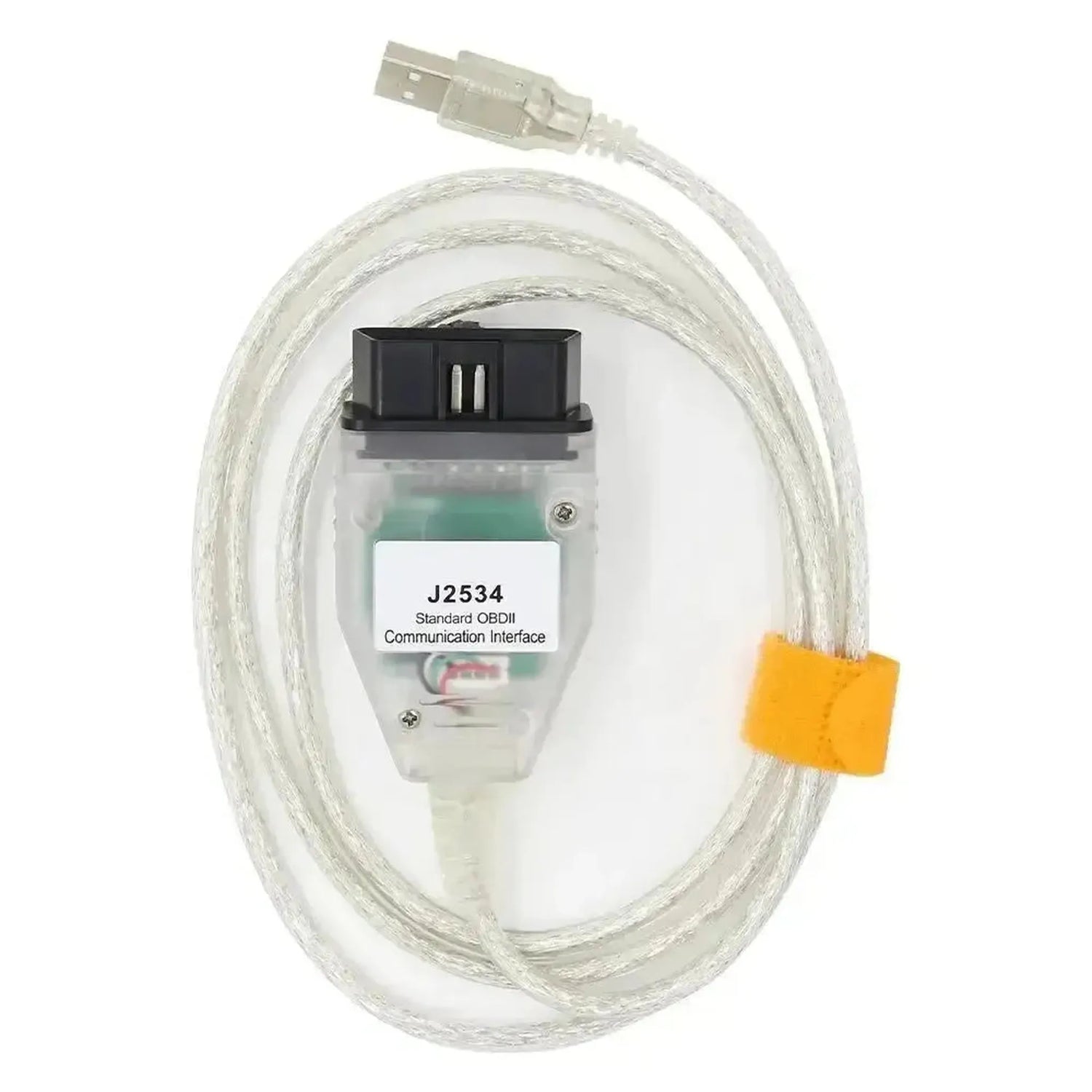

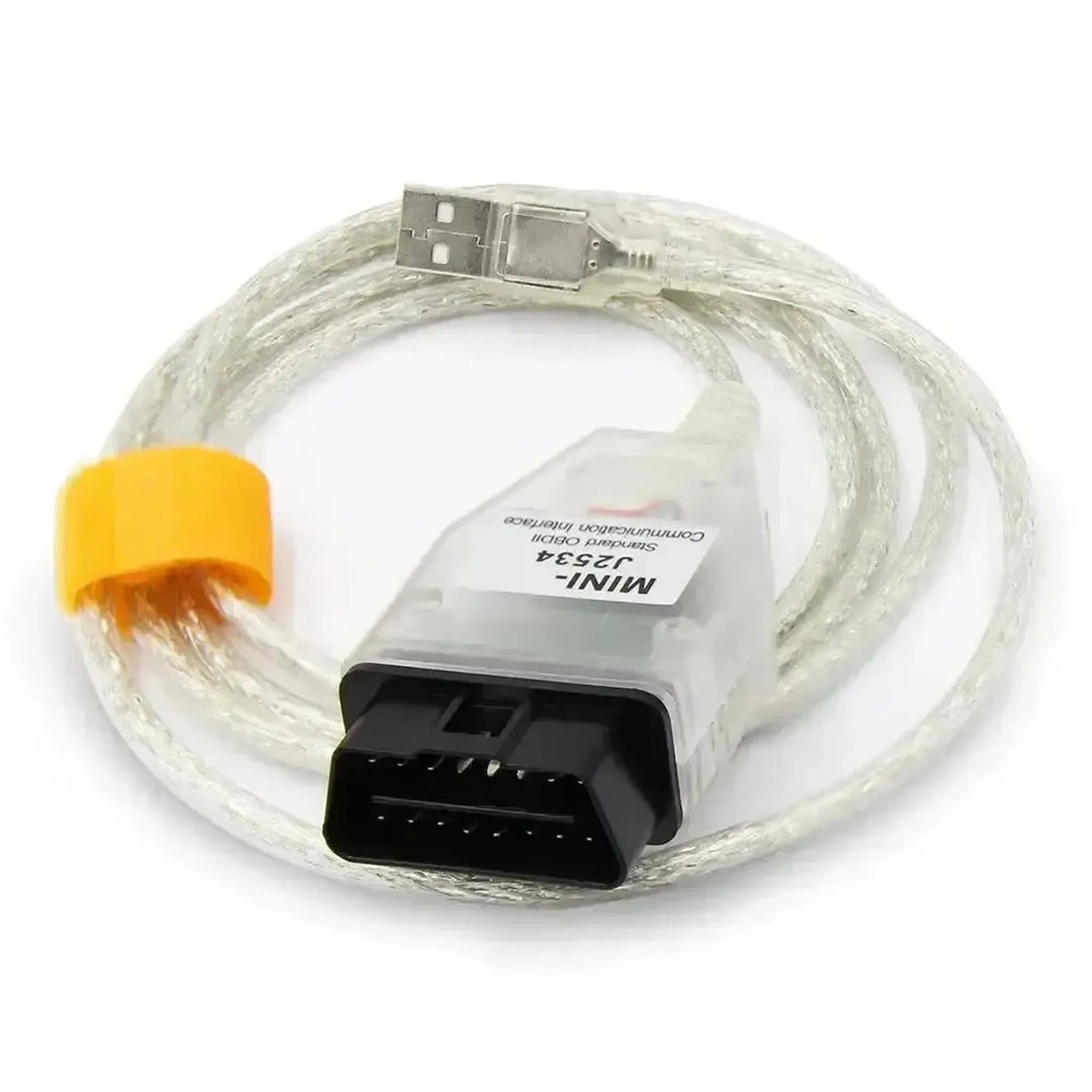

A MINI-VCI J2534 interfacekábel egy járműspecifikus kommunikációs interfész, amely a számítógép és a járműdiagnózis port közötti fizikai kapcsolatot biztosítja. Ez a diagnosztikai kábel szabványos 16 pólusú OBD2-csatlakozót használ a járműoldalon és USB A típusú csatlakozót a számítógép oldalán. A kapcsolat közvetlen soros adatátvitelt tesz lehetővé, amely lehetővé teszi a járműmodul-adatok külső leolvasását, kódolását és programozását. Ez a kábeltípus kifejezetten pass-thru eszközként való használatra lett tervezve, specifikus márkaszintű gyári szoftverrel kombinálva.

Műszakilag az interfacekábel az SAE J2534 pass-thru szabvány szerint működve hídként funkcionál a belső járműhálózatok és a külső diagnosztikai szoftver között. A diagnosztikai folyamat során az integrált chipszet, például az FTDI-vezérlő, a járműből származó jeleket USB-adatsorokká alakítja, amelyeket a számítógépes szoftver feldolgoz. A kommunikáció különféle hardver-protokollokon keresztül zajlik, beleértve a CAN, K-Line és SAE J1850 protokollokat. Ez biztosítja, hogy egy diagnosztikai technikus az interfészt használva kétirányú kommunikációs munkamenetet létesíthet a vezérlőegységekkel, valós idejű adatfolyamokat kérdezhet le, és új modulkonfigurációkat írhat a munka során.

ELŐNYÖK

✔ Az SAE J2534 pass-thru protokoll szabvány szerinti adatátvitelt támogatja.
✔ Kompatibilis széles körű hálózatokkal, beleértve a CAN és K-Line protokollokat.
✔ Integrált FTDI-chipszettel rendelkezik a stabil soros kommunikáció érdekében.
✔ Kétirányú vezérlés lehetséges a kompatibilis járműdiagnózis szoftverrel.

MEGJEGYZENDŐ PONTOK

✕ Nem alkalmas nehéz ECU-flash eljárásokra a korlátozott adatsávszélesség miatt.
✕ A meghajtóprogramok manuális konfigurációt igényelnek a 64 bites operációs rendszereken.
✕ Csak 12 voltos bemeneti feszültséget támogat, és nem alkalmas 24V-os fedélzeti rendszerekhez.
✕ Nem támogatja a modern DoIP (Diagnostics over Internet Protocol) hálózatot.

Alkalmazások és funkcionalitások

A MINI-VCI J2534 diagnosztikai funkciók széles körét biztosítja a járműhálózatok és vezérlőegységek alapos elemzéséhez. A kábel a fizikai rétegként működik a szoftverből származó parancsok járműbe történő továbbításához.

  • Hibakódok leolvasása és törlése: Az elektronikus vezérlőegységek (ECU-k) kommunikációja a diagnosztikai hibakódok (DTC-k) letapogatásához, azonosításához és a kapcsolódó hibajelzések visszaállításához.
  • Valós idejű adatok megjelenítése: A bemeneti jelek és mérési adatok valós idejű figyelemmel követése, például az akkumulátor feszültsége, a szívólevegő hőmérséklete, a tüzelőanyag nyomása és a motor fordulatszáma a dinamikus diagnosztika érdekében.
  • Aktuátor tesztek: Specifikus járműalkatrészek (például EGR szelepek, relék vagy injektorok) kézi vezérlése a szoftwareren keresztül a fizikai és elektronikus működés ellenőrzésére.
  • Karbantartási visszaállítások végrehajtása: A szerviz-intervallumok és ellenőrzési értesítések digitális visszaállítása az instrumentációs panelen a karbantartási munkák befejezése után.

Speciális funkciók és képességek

A fejlett felhasználók és diagnosztikai technikusok számára az interfacekábel számos programozási és kalibráció lehetőséget nyit meg, amely túllép a szabványos OBD2-funkcionalitáson.

  • Modul-kódolás: Hexadecimális értékek módosítása egy vezérlőegységen belül az új konfigurációk, rejtett funkciók vagy utólag beépített alkatrészek beolvasásához.
  • Kulcs programozása: Új vagy csere transpondorok regisztrálása az indítóbetegítő rendszerben (Immobilizer ECU) az szoftver biztonságos márkaszintű hozzáférésén keresztül.
  • Kormányszög-szenzor kalibrálása: Egy betanulási eljárás végrehajtása a kormányszög-szenzor (SAS) nullhelyzetének újboli meghatározásához az ABS/ESP modulban a kormányzási munka után.
  • Pass-thru kommunikáció: Nyers adatkérések közvetlen továbbítása az adott pc-szoftverből a CAN-bus hálózatba az iparági J2534-1 szabvány szerint.

Kompatibilis járművek

Ez az interfacekábel kifejezetten az alábbi gyártók járműmodelljeivel való kommunikációra van optimalizálva, amelyek 16 pólusú OBD2-porttal (DLC3) vannak felszerelve.

Toyota:

  • Összes személygépkocsi és könnyű haszonjármű: (1996 - napjainkig)

Lexus:

  • Összes modell: (1996 - napjainkig)

Scion:

  • Összes modell: (Gyártási év a márka megszűnéséig)

Kompatibilis szoftver és operációs rendszerek

A MINI-VCI J2534 működéséhez megfelelő diagnosztikai szoftverrel és helyes hardver-meghajtóprogramokkal rendelkező számítógépre van szükség.

Kompatibilis szoftver:

  • Toyota Techstream (TIS): Teljes járműdiagnózis, aktív tesztek, kalibrációk és modul-programozás.

Operációs rendszerek:

  • Windows: XP, 7 (a 32 bites verzió erősen ajánlott a maximális firmware stabilitáshoz), 8, 10 (manuális 64 bites nyilvántartás-konfigurációval).
💡
Jó tudni: A 64 bites Windows-rendszerre való telepítéskor ügyeljen arra, hogy a meghajtóprogram helyesen legyen konfigurálva a nyilvántartásban, hogy a szoftver felismerje a kábelt J2534 pass-thru eszközként.

Csomag tartalma

  • 1x MINI-VCI J2534 | Interfacekábel
  • 1x CD meghajtóprogramokkal

Műszaki adatok

Előírás Leírás
Termékmárka MINI-VCI
Termék modell J2534
Termékkategória Interfacekábel
Járműcsatlakozó 16 tűs OBD2 (SAE J1962)
Számítógép-csatlakozó USB Type-A
Támogatott protokollok K-Line ISO 9141, KWP 2000 ISO 14230-4, SAE J1850 PWM/VPW, CAN 2.0B ISO 11898, CAN ISO 15765-4
Kommunikációs szabvány SAE J2534-1 Pass-Thru

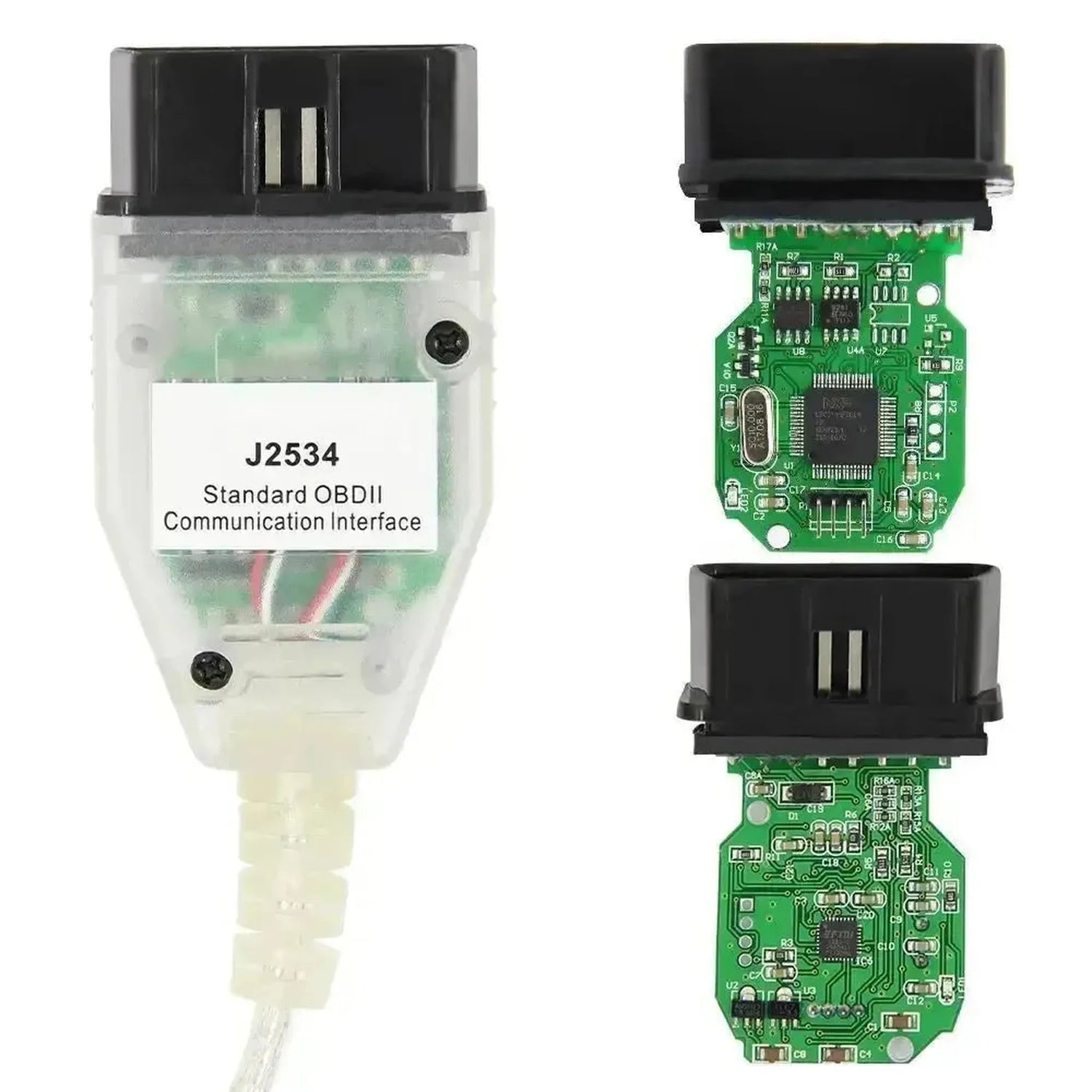

Belső chipsatz FTDI-chip (FT232RL vagy FT232RQ)
Működési feszültség 12V (tápellátás a járműből az OBD-portból)
Kábelhossz Körülbelül 1,5 méter
