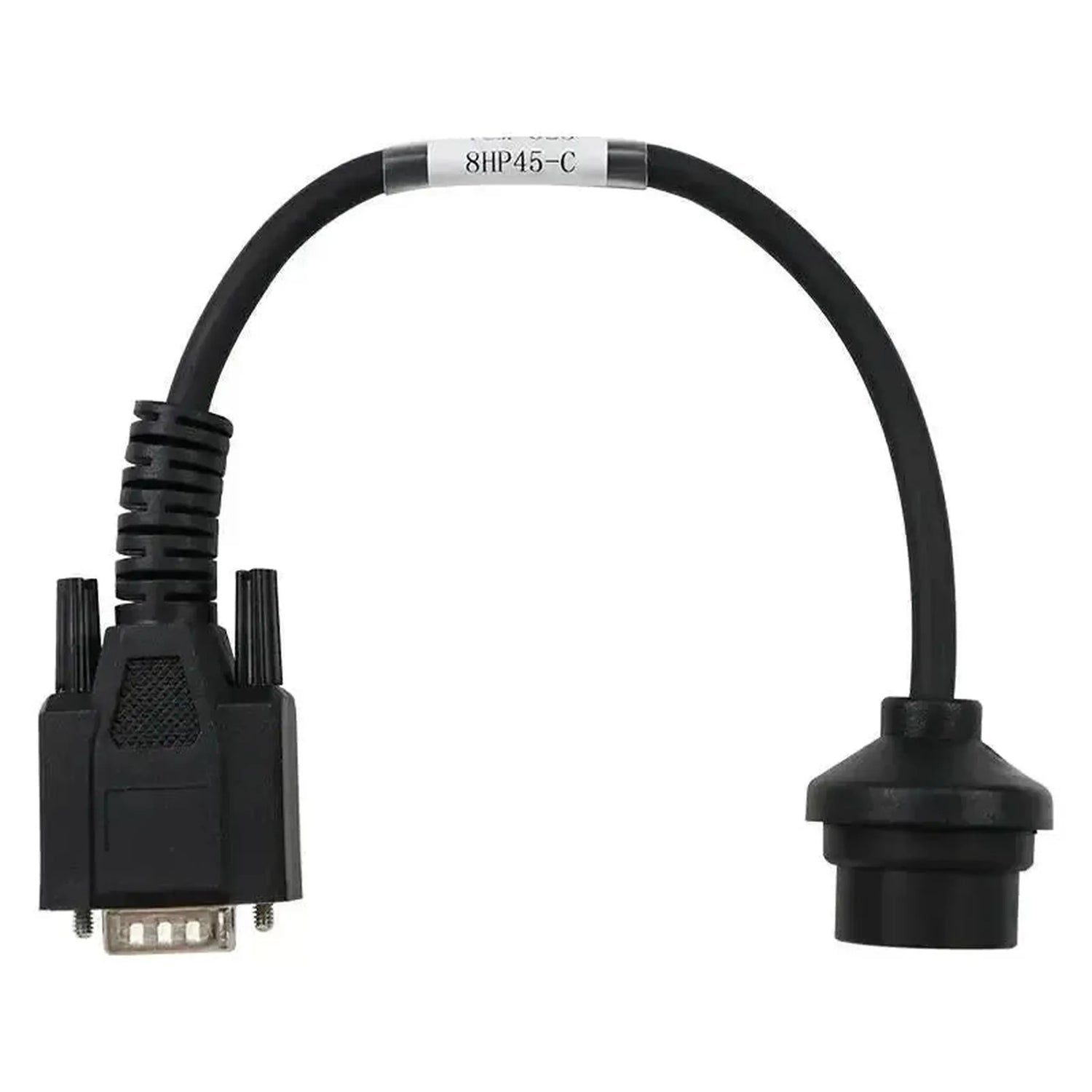

Az OBDSTAR TCM-025 egy átalakító kábel, amely az járműoldalon egy 16 tűs kerek csatlakozóval rendelkezik a sebességváltó vezérlőegységhez, az készülékoldalon pedig egy 15 tűs DB15 csatornával. A 16 tűs oldal közvetlenül a ZF 8HP45 Gen 3 egység házcsatlakozójához csatlakozik, amely a sebességváltó házán található; egy kiépített egységet is közvetlenül csatlakoztathat.
Ez a kábel kifejezetten az Infineon TC275 processzorral szerelt TCM-ekhez tartozik, amely a ZF 8HP45 automata harmadik generációja. Ez a kivitel elsősorban Jaguar, Land Rover, BMW, Mini és különféle FCA/Stellantis modellekben fordul elő 2013 évjárattól. A kapcsolat teljes egészében kívül esik a jármű OBD2 rendszerén: a DB15 oldal az jelpályákat a programozóhoz továbbítja, amely a TC275-höz szükséges protokollokat és adatpályákat használja TCM szervizelési feladatokhoz. A kábel csak ezt a vezérlőegységet nyitja fel. A korábbi generációk és más ZF-sebességváltó típusok kívül esnek a támogatáson, csakúgy, mint az eltérő processzorral felszerelt verziók. A lehetséges szervizelési feladatokat az Ön saját OBDSTAR készülékének szoftvere határozza meg; a kábel magában nem ad hozzá támogatást.
ELŐNYÖK
FONTOS MEGJEGYZÉSEK
Alkalmazások és funkcionalitások
A TCM-025 egy ZF 8HP45 Gen 3 egységet TC275 processzorral csatlakoztat az OBDSTAR készülék DB15 bemenetéhez.
Elérhető vezérlőegységek

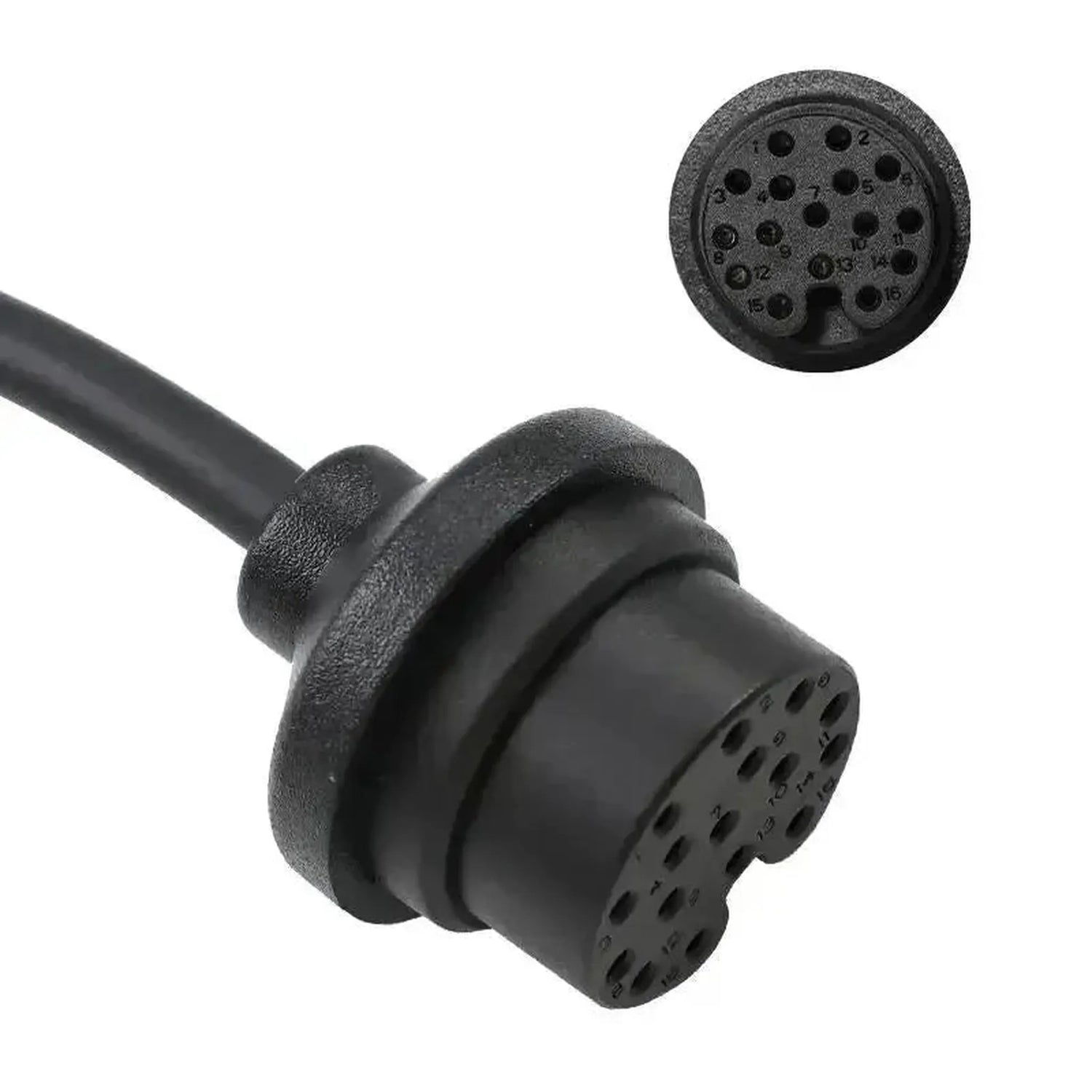

- ZF 8HP45 Gen 3 TCM: Az Infineon TC275 processzorral felszerelt sebességváltó vezérlőegység, a házakon lévő 16 tűs kerek csatlakozón keresztül.
- Szétszerelt egység: Ugyanez az csatlakozás használható, amikor a TCM a jármű kívül, a munkapadnál található.
Elvégezhető műveletek
- TCM-adatok olvasása: A vezérlőegység adatainak beolvasása a kábel-kapcsolaton keresztül elemzéshez vagy biztonsági mentéshez.
- Szoftver írása vagy flashelése: Helyettesítő vagy frissített szoftver írása a TC275 processzorba a firmware szintjének frissítéséhez vagy helyreállításához.
- Klózási eljárás végrehajtása: Az eredeti TCM-adatok beolvasása és másolása egy helyettesítő egységbe, így a hibás TCM anélkül cserélhető, hogy a kereskedésben járműspecifikus újrakódolásra lenne szükség.
- Inicializálás csere után: A helyes szoftververzió írása után az inicializálási lépések végrehajtása, amelyek az új TCM-et használatra előkészítik.
- Megjegyzés: Ezek közül mely lépések érhetőek el, az OBDSTAR programozó szoftverétől és licencétől függ; a kábel csak a kapcsolatot létesíti.
Kompatibilis járművek és alkalmazások
A TCM processzorváltozata döntő, nem a modell. Az alábbi járművek a ZF 8HP45 Gen 3 egységgel vannak felszerelve TC275 processzorral. A használat előtt mindig ellenőrizze a jelen lévő TCM pontos processzorváltozatát.
BMW:
- 1-sorozat F20 / F21 LCI (118i, 120i, M140i): (2015–2019)
- 2-sorozat F22 / F23 (220i, M240i): (2014–2021)
- 3-sorozat F30 / F31 / F34 LCI (320i, 330i, 340i): (2015–2019)
- 4-sorozat F32 / F33 / F36 LCI (420i, 430i, 440i): (2015–2021)
- 5-sorozat G30 / G31 (520i, 530i, 540i korai verziók): (2017–2020)
Chrysler:
- 300 (V6 modellek): (2015–2021)
Dodge:
- Charger (V6 modellek): (2015–2021)
- Challenger (V6 modellek): (2015–2021)
Jaguar:
- F-Pace X761: (2016–2021)
- F-Type X152: (2013–2020)
- XE X760: (2015–2021)
- XF X260: (2015–2021)
- XJ X351: (2013–2019)
Jeep:
- Grand Cherokee WK2 (V6-modellek): (2015–2021)
Land Rover:
- Discovery 4: (2013–2016)
- Discovery 5: (2017–2021)
- Range Rover Sport L494: (2013–2022)
- Range Rover Vogue L405: (2013–2021)
Mini:
- Különféle modellek 8HP45 Gen 3-mal (LCI-verziók): (2015–2019)
Ram:
- 1500 Classic / V6 Pentastar-modellek: (2015–2021)
Csomag tartalma
- 1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-tüskés TCM – 15-tüskés DB15 adaptervezeték | Személyautó
Műszaki adatok
| Jellemző | Leírás |
|---|---|
| Márka | OBDSTAR |
| Cikszám | TCM-025 |
| Típus | Adaptervezeték |
| Alkalmazás | ZF 8HP45 Gen 3-egységek TC275-processzorral történő olvasása, flashelése, klónozása és inicializálása |
| Járműoldali csatlakozás | ZF (8HP45-TC275) 16-tüskés TCM |

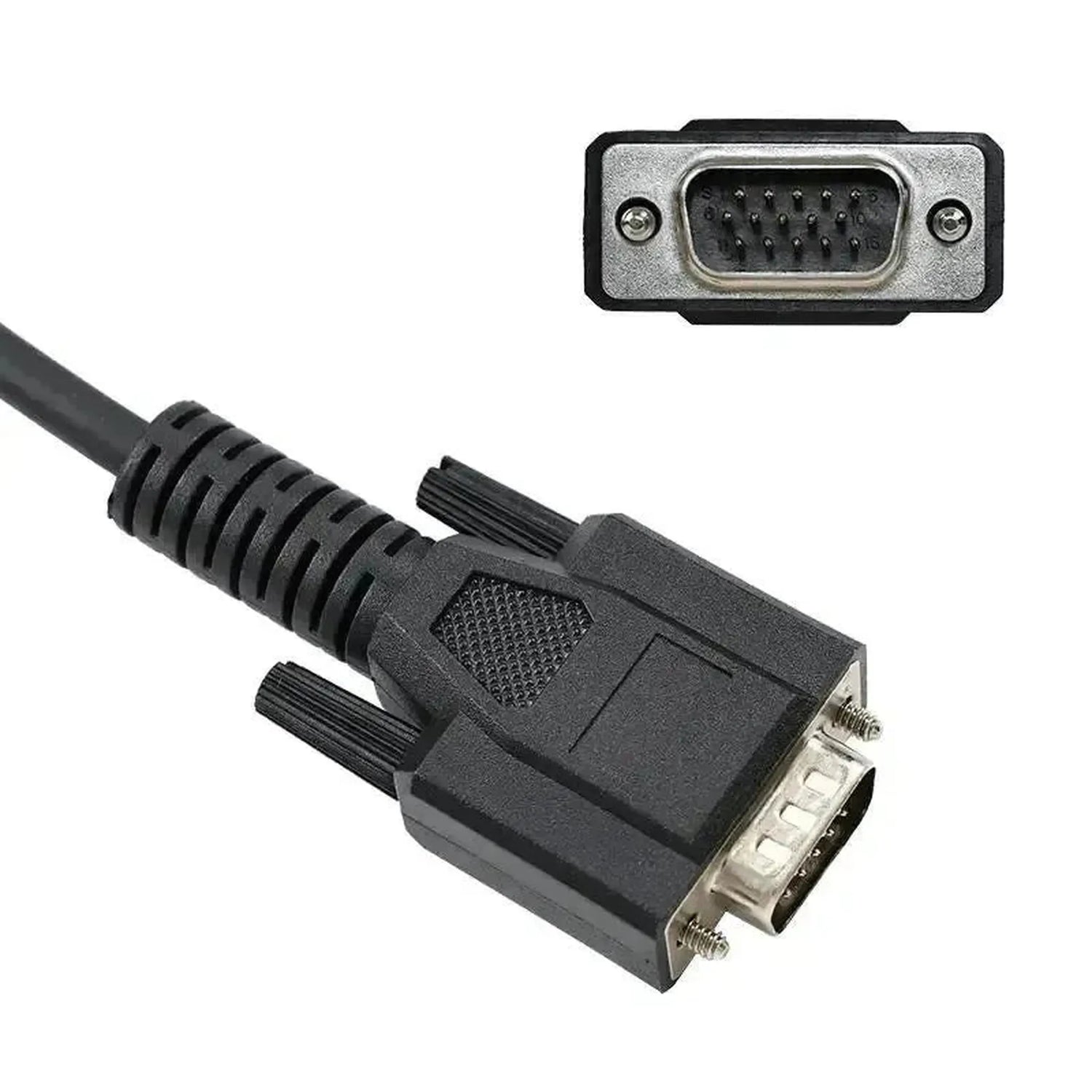

| Eszközoldali csatlakozás | 15-tüskés DB15 |
| Vezérlőegységek | Váltóvezérlő-egység (TCM) Infineon TC275-processzorral |
| Szegmens | Személyautó |
| Támogatott márkák | BMW, Chrysler, Dodge, Jaguar, Jeep, Land Rover, Mini és Ram |
| Modelltartomány | ZF 8HP45 Gen 3-egységgel rendelkező TC275-processzorral felszerelt modellek, 2013-as és későbbi építési évek |
| Szükséges a használathoz | OBDSTAR programozó 15-tüskés DB15 interfész, például DC706 a MP001-kit-tel |
| Súly | 0,1 kg |
