OBDSTAR ECU Master (C) | Programozó

Toepassingen en functionaliteiten

Configuratie C is bedoeld voor truck- en landbouwwerkplaatsen en ECU-specialisten die zware regelaars klonen, openen of op virgin zetten. Hieronder staat wat het toestel doet.

Functies configuratie C

• Lezen en schrijven: ECM, TCM en BCM uitlezen en terugschrijven.
• Klonen: De data van een defecte regelaar overzetten naar een vervanger.
• VIN: Het chassisnummer lezen en schrijven.
• Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
• Kilometerstand: De opgeslagen stand in de regelaar kalibreren.
• CheckSum: De controlesom herberekenen na een wijziging.
• MAPS: De kalibratietabellen lezen en schrijven.
• Lock/unlock: De beveiliging van de regelaar openen of terugzetten.
• IMMO aan/uit: De startblokkering in de regelaar in- of uitschakelen.

Werkwijzen

• OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
• BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
• BOOT: De regelaar in bootmodus starten via een verbinding op de print.
• JTAG: Directe toegang tot de processor, via de C4-10-adapter.
• BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

1. Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
2. Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
3. Aansluiten: Verbind het toestel met de pc en de lader, en sluit de regelaar aan via OBD, BENCH-C V1 of C4-10.
4. Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
5. Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

OBDSTAR noemt voor deze configuratie de volgende regelaars met naam:

• Mercedes-Benz PLD: MR-A2 tot en met MR-A8: klonen via bench of boot.
• Mercedes-Benz ACM en ADM: ACM2, ACM2.1, ACM2.2, ADM2 en ADM3: via bench.
• Mercedes-Benz MCM2: MCM2 en MCM2.1 (D2 tot D5): bench of boot, lock/unlock en VIN.
• MAN: FFR, PTM, EDC7C3 en EDC7C32: via bench, JTAG of BDM.
• Scania: EMS S6, S7, S8 en EMD1, EGC4, EEC3, COO7, COO8 en OPC5: via bench of JTAG.
• Volvo: EMS2.2, EMS2.3 en EMS2.4: via bench.
• Transmissie GS3: GS3.0, GS3.3 en GS3.6 (Mercedes-Benz, DAF, Iveco, Hyundai, MAN): bench of boot.
• Cummins: CM1880A, CM1881, CM2150C, CM2150E, CM2200A, CM2220A/B/C, CM2350A, CM2880 en CM871: VIN via bench.
• Ook genoemd: Mercedes-Benz CPC/FR en CPC3/4/5, MP4-transmissies (Bosch, Festo, WABCO) en EBS4, EBS4+ en EBS5.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Bedrijfswagen, landbouw en terreinmachine: motormanagement (HD ECM)

Ruim 120 merken.

• Europees: Alexander Dennis, Artec, Autosan, Avia, Claas, DAF, Deutz, Dressta, Dynapac, Fendt, GAZ, Guleryuz, Hammel, Holmer, Hydrema, Iveco, JCB, Kalmar, KamAZ, Krone, Kuhn, Lamborghini, Landini, Laverda, MAN, Manitou, Matrot, MAZ Minsk, McCormick, Mercedes-Benz, Neoplan, New Holland, Otokar, PistenBully, Prinoth, Renault, Rostselmash, SAME, Scania, Sennebogen, Soilmec, Solaris, Steyr, Tecnoma, Temsa, Terberg, Valtra, VDL Citea, Volkswagen, Volvo, Wirtgen
• Aziatisch: Ashok Leyland, Doosan, Eicher, Force, Furukawa, Hino, Hitachi, Honda, Hyundai, Isuzu, Komatsu, Kubota, Mitsubishi, Mitsubishi Fuso, Morooka, Nissan, Tata, Tata-Daewoo, Yanmar
• Amerikaans: AGCO, Agrale, Bobcat, Buhler Versatile, Case, Caterpillar, Challenger, Ditch Witch, Ford, Freightliner, Hagie, Hyster, International, JBT, John Deere, Kenworth, MacDon, Mack, Massey Ferguson, Peterbilt, Tigercat, Volare, Western Star
• Chinees: BAIC, Bonluck, Brilliance, Dongfeng, FAW, Foton, Golden Dragon, Higer, JAC, JMC, King Long, LiuGong, Lovol, Sany, Shacman, XCMG, Yutong, Zhongtong
• Herkomst niet vastgesteld: BCI, BMC, Camox, CMI, Concorde, Croplands, Franzoi, Impex, PI Makina, Tico

Bedrijfswagen: transmissie (HD TCM)

10 merken.

• Europees: DAF, Irizar, Iveco, Liebherr, MAN, Mercedes-Benz, Scania, Setra
• Aziatisch: Hyundai
• Amerikaans: Link-Belt

Bedrijfswagen: carrosserie en chassis (HD BCM)

6 merken.

• Europees: DAF, Iveco, MAN, Mercedes-Benz, Scania
• Amerikaans: Freightliner

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.

Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

• Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
• Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
• Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Verlengen: Met de OBDSTAR ECU Master configuratie C update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

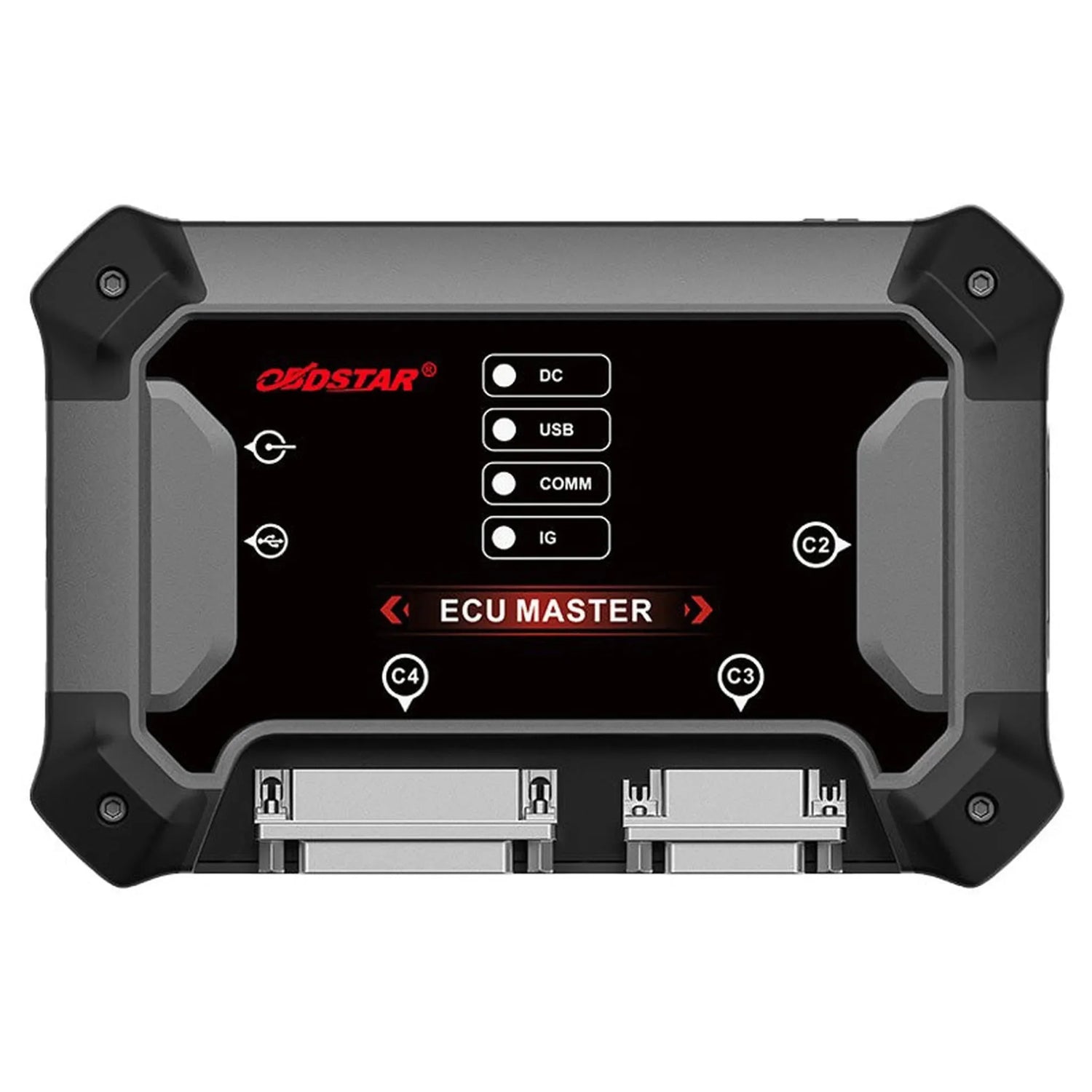

• 1x OBDSTAR ECU Master
• 1x Lader 14 V
• 1x M001C-hoofdkabel
• 1x USB-kabel (type B)
• 1x BENCH-C V1-kabel
• 1x Set jumperdraden (8 uitvoeringen)
• 1x 3-in-1-jumperverlengkabel
• 1x C4-10-adapter
• 1x W004-kabel
• 1x W005-kabel
• 1x W006-kabel
