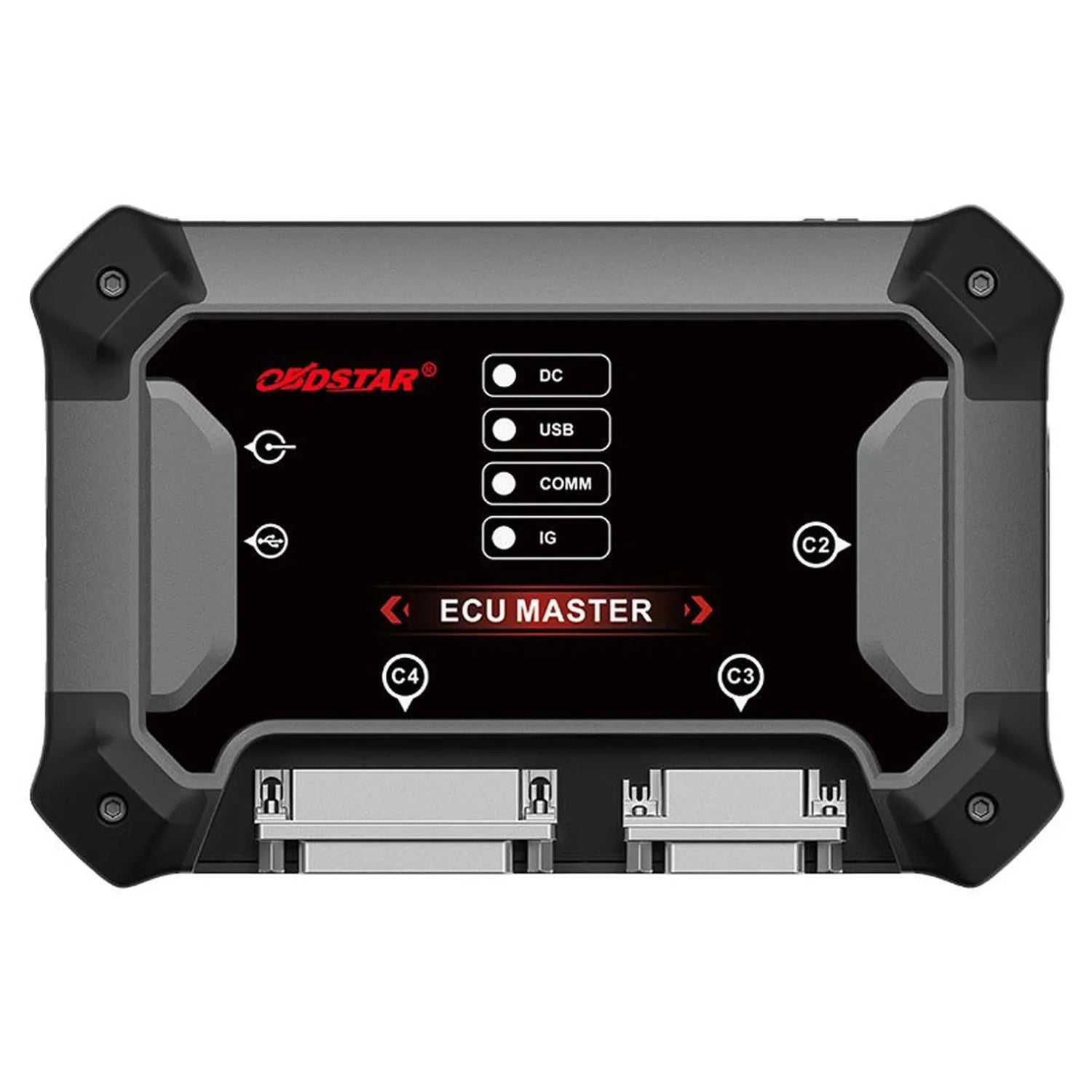

De OBDSTAR ECU Master met configuratie D (Crash Reset) is bedoeld voor schadeherstel. Waar A, B en C over voertuigsegmenten gaan, gaat D over de resets na een aanrijding: crashdata wissen uit de airbagmodule, de batterijbewaking (MVBM) terugzetten en de stuurhoeksensor (SAS) resetten. Configuratie D staat los van de andere en werkt op zichzelf of ernaast.
Het is een pc-gestuurde ECU-programmeur: de software draait op een Windows-pc (Windows 10 of nieuwer) en het toestel verzorgt de voeding en de communicatie met de regelaar. U werkt via OBD, bench, boot, JTAG of BDM; voor JTAG en BDM zit de C4-10-adapter erbij. Welke modules u bereikt, bepaalt de configuratie die op het serienummer is vrijgeschakeld. Andere configuraties schakelt u later bij op hetzelfde toestel.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Configuratie D is bedoeld voor schadeherstelbedrijven en werkplaatsen die na een aanrijding het airbagsysteem weer storingsvrij moeten opleveren. Hieronder staat wat het toestel doet.
Functies configuratie D
- Airbag reset: Crashdata wissen uit de airbagmodule na een aanrijding.
- Batterijbewaking (MVBM): De batterijbewaking terugzetten na een nieuwe accu.
- Stuurhoeksensor (SAS): De stuurhoeksensor terugzetten na stuur- of uitlijnwerk.
Wanneer u hem inzet
- Na een aanrijding: De crashdata uit de airbagmodule wissen.
- Na een nieuwe accu: De batterijbewaking terugzetten op de nieuwe accu.
- Na stuur- of uitlijnwerk: De stuurhoeksensor opnieuw op nul zetten.
Werkwijzen
- OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
- BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
- BOOT: De regelaar in bootmodus starten via een verbinding op de print.
- JTAG: Directe toegang tot de processor, via de C4-10-adapter.
- BDM: De tweede debug-interface, ook via de C4-10-adapter.
Zo gebruikt u hem
- Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
- Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
- Aansluiten: Verbind het toestel met de pc en de lader, en sluit de module aan via OBD, BENCH-C V1 of C4-10.
- Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
- Bewerken: Voer de bewerking uit en schrijf de data terug.
Licentie-informatie
De software-updates lopen via een abonnement van OBDSTAR, per configuratie.
- Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
- Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
- Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
- Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
- Verlengen: Met de OBDSTAR ECU Master configuratie D update-licentie, los verkrijgbaar in onze webshop.
Verpakkingsinhoud
- 1x OBDSTAR ECU Master
- 1x Lader 14 V
- 1x M001C-hoofdkabel
- 1x USB-kabel (type B)
- 1x BENCH-C V1-kabel
- 1x Set jumperdraden (8 uitvoeringen)
- 1x 3-in-1-jumperverlengkabel
- 1x C4-10-adapter
- 1x W004-kabel
- 1x W005-kabel
- 1x W006-kabel
| Referentie | Aansluiting |
|---|---|
| M001C-hoofdkabel | ECU Master naar OBD-poort of BENCH-C V1-kabel |
| BENCH-C V1-kabel | Naar de uitgebouwde regelaar (bench) |
| C4-10-adapter met W004, W005 en W006 | Naar de JTAG- of BDM-aansluiting op de print |
| Jumperdraden en 3-in-1-verlengkabel | Pinbezettingen overbruggen op de bank |
| USB-kabel (type B) | ECU Master naar de pc |
Frissítési licenc (meghosszabbítás az ingyenes időszak után)
A kiterjesztés ára kis mértékben ingadozhat. Már megvan a készülék? A rendelés után elkérjük a sorozatszámot.
Műszaki adatok
Általános
- A programozó gyártója. Ismert márka esetén könnyebben talál frissítéseket és segítséget.Márka
- OBDSTAR
- Csak vezérlőegységeket programoz, kulcsokat és indításgátlót is kezel, vagy pc-adapterként működik.Programozó típusa
- ECU-programozó
- Milyen készletet vagy konfigurációt kap. Egy nagyobb készletben több funkció vagy adapter érhető el.Kivitel
- D konfiguráció
Programozás
- Hogyan csatlakozik a programozó a vezérlőegységhez: az OBD-csatlakozón, munkapadon vagy közvetlenül a nyomtatott áramkörön keresztül.Munkamódszerek
- OBD
- Bench
- Boot
- BDM
- JTAG
- Milyen vezérlőmodulokat lehet vele kiolvasni és programozni, például a motor- vagy a sebességváltó-vezérlőt.Vezérlőegység típusok
- Akkumulátor-menedzsment (BMS)
- Légzsákmodul
Funkciók
- Egy meghibásodott vezérlőegység tartalmának átvitele egy cserevezérlőre. Így az új vezérlőegységet nem kell a márkakereskedőnél betanítani.Vezérlőegység klónozása
- Nem
- Baleset után a légzsákmodulban tárolt ütközési adatok törlése, hogy a modul újra használható legyen.Ütközési adatok törlése
- Igen
Hardver
- A szoftver, amelyen a készülék fut, illetve milyen rendszerű számítógépre van szükség, ha az számítógépen keresztül működik.Operációs rendszer
- Windows 10 vagy újabb
- Milyen nyelveken használható a szoftver. Egy magyar nyelvű menü sok szerelőnek egyszerűbb.Nyelvek
- Kínai
- Milyen kábellel csatlakoztatható a programozó a számítógéphez.Számítógépes csatlakozás
- USB-A és USB-B
Méretek és tömeg
- A készülék hossza, szélessége és magassága. Így látható, mennyi helyet foglal.Méretek
- 176 x 115 x 31,7 mm
- A csomag tömege a hozzá tartozó tartozékokkal együtt. Egy nehezebb készlet általában több adaptert tartalmaz.Szállítási tömeg
- 2,1 kg
- Milyen hőmérséklet-tartományban működik jól a készülék. Fontos hideg vagy meleg műhelyben.Üzemi hőmérséklet
- -10 és 55 °C között
- Tápellátás
- Adapter 14 V / 60 W
- JTAG és BDM
- A C4-10 adapteren keresztül
- PC-csatlakozás
- USB (B típus)
- Üzemi feszültség
- DC 14 V / 24 V
További műszaki adatok
- Type
- Pc-gestuurde ECU-programmeur
- Vrijgeschakelde modules
- Airbag reset, batterijbewaking (MVBM) en stuurhoeksensor (SAS)
- Gewicht
- Ca. 0,7 kg
- Updates
- 12 maanden gratis na registratie
