OBDSTAR IScan Japan | Diagnosztikai Készülék | Segédmotor/Motorkerékpár

Diagnosztikai funkciók

Az IScan Japan teljes diagnosztikai lehetőséget nyújt a japán motorkerékpárok, robogók, ATV-k és UTV-k elektronikus vezérlőrendszereiben. Az alábbi funkciók az összes támogatott jármű-rendszerre alkalmazhatók.

• Hibakódok olvasása: Aktuális és tárolt hibakódok beolvasása a vezérlőmodulokból a kapcsolódó leírással együtt.
• Hibakódok törlése: Tárolt hibakódok eltávolítása az elvégzett javítás után.
• Élő adatfolyamok: Szenzor- és aktuátorértékek valós idejű megjelenítése szöveg-, hullámforma- vagy műszerformátumban.
• Aktuátor teszt: Aktuátorok vezérlése az alkatrészek funkcionális ellenőrzéséhez.
• ECU-információ olvasása: Modul-azonosítás megjelenítése, például szoftver verzió és alkatrész szám.
• Kódolás: Modulkonfiguráció módosítása menüvezérelt kódolás útján.
• Modul-beállítások: Vezérlőmodul paramétereinek módosítása a gyári eljárásoknak megfelelően.

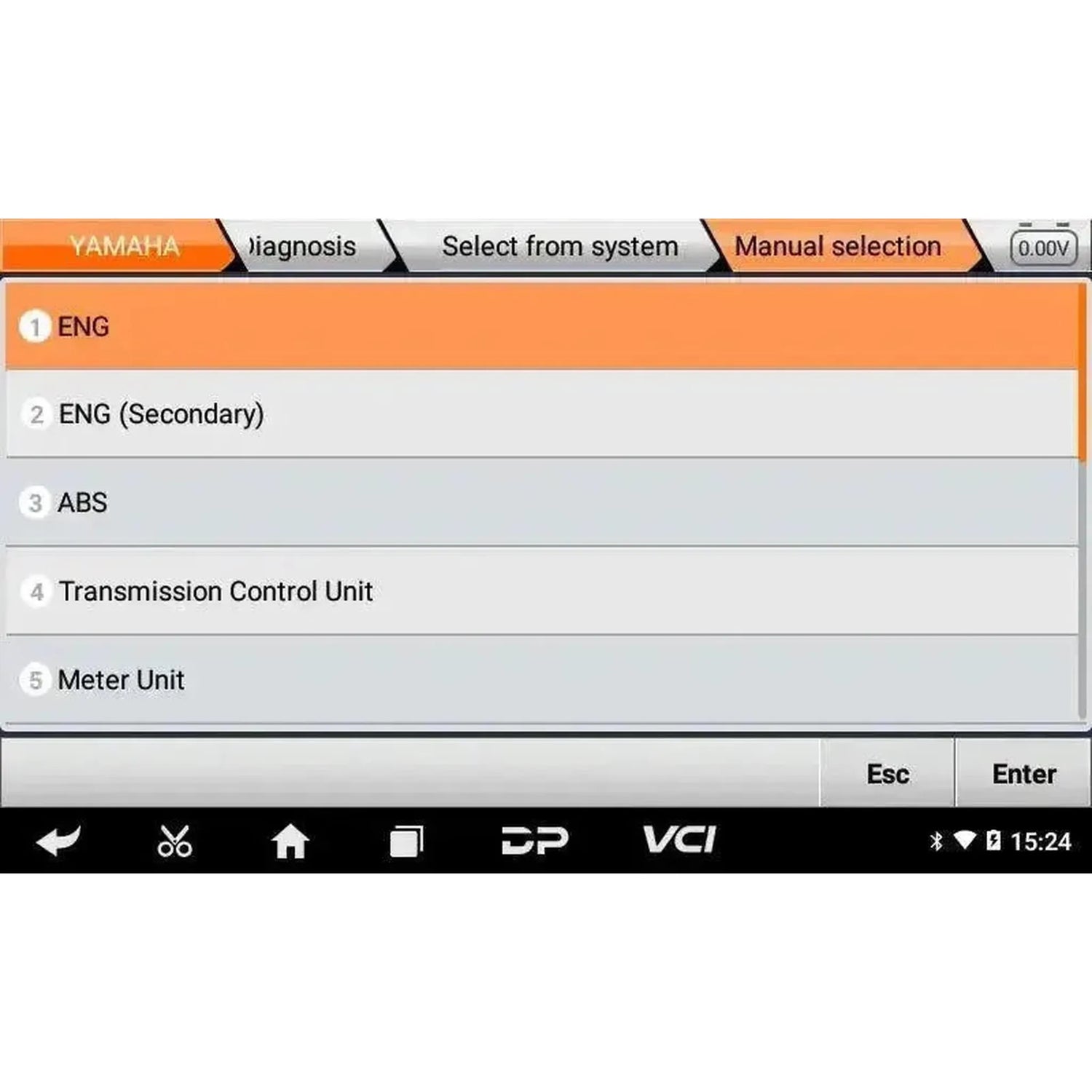

• Automatikus szkennelés: Teljes rendszerszkennelés az összes jelen lévő vezérlőmodulra a járművön.
• Automatikus VIN-felismerés: A keretszám automatikus felismerése a gyorsabb járműazonosítás érdekében.
• Adatok rögzítése és lejátszása: Élő adatfolyamok rögzítése egy tesztút során a későbbi elemzéshez.

Kulcs- és EEPROM-funkciók

Az IScan Japan támogatja a kulcsprogramozást a Honda, Kawasaki, Suzuki és Yamaha márkákhoz. Az opcionális P001 IMMO-kit és P003+ IMMO-adapter kombinációjával a fejlett EEPROM- és FLASH-műveletek is lehetségesek.

• Kulcs/távirányító regisztrálása: Új kulcsok vagy távirányítók tanítása az indítási biztonsági rendszerhez.
• Indítási biztonsági rendszer kulcsregisztrálása: Kulcsok regisztrálása a motorkerékpár IMMO-moduljában.
• Kormányzár egység regisztrálása: Új kormányzár egység betanítása a csere után.
• Motorvezérlő egység regisztrálása: Egy cserélt vagy új ECU csatolása az IMMO-rendszerhez.
• Keretszám írása: A VIN programozása a vezérlőmodulba az ECU csere után.
• EEPROM- és FLASH-műveletek: Adatok olvasása és írása motor-ECU-kból az opcionális P003+ adapter segítségével, forrasztás nélkül.
• ECU-klónozás: Az opcionális P001 IMMO-kit segítségével ECU klónozása.

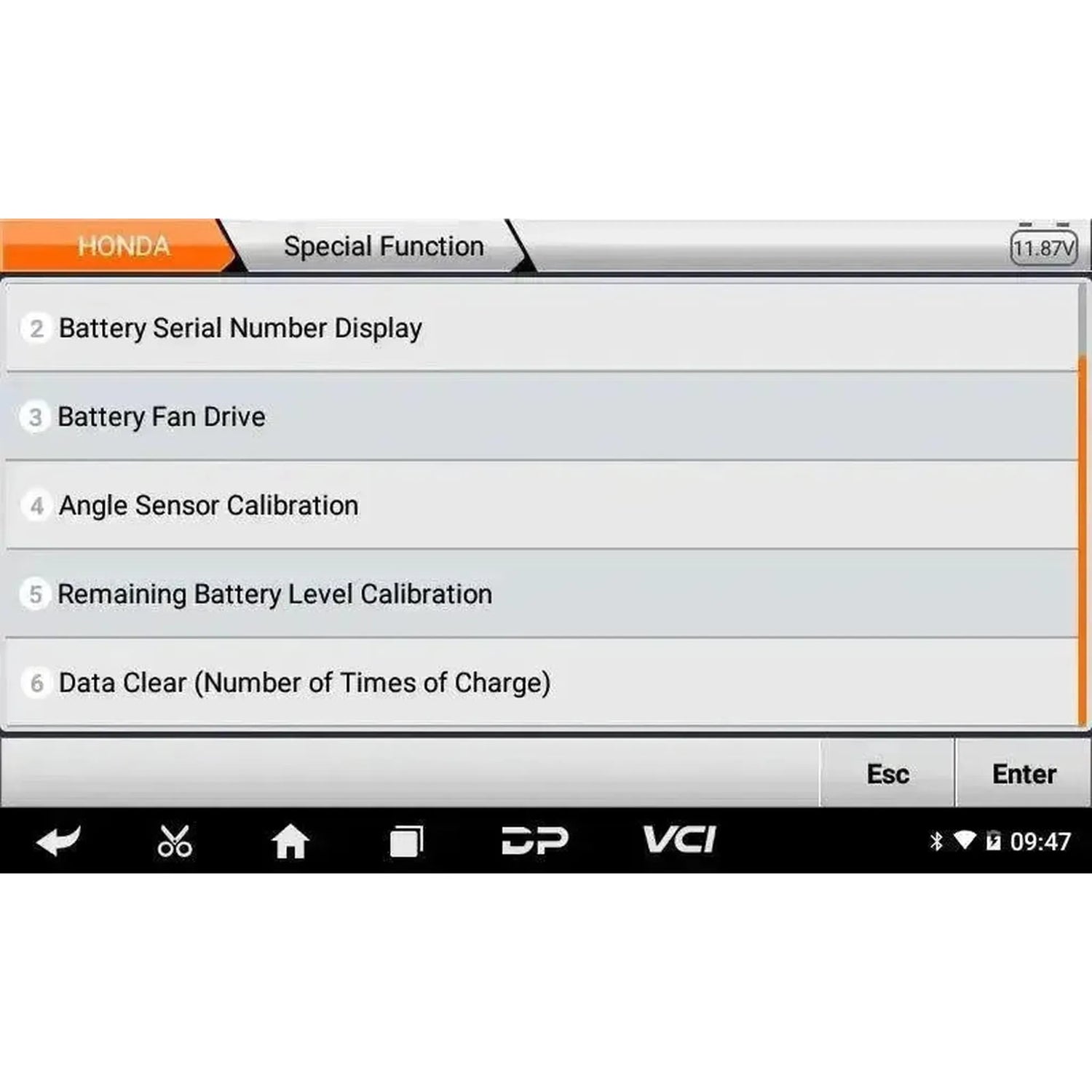

Szerviz és karbantartási funkciók

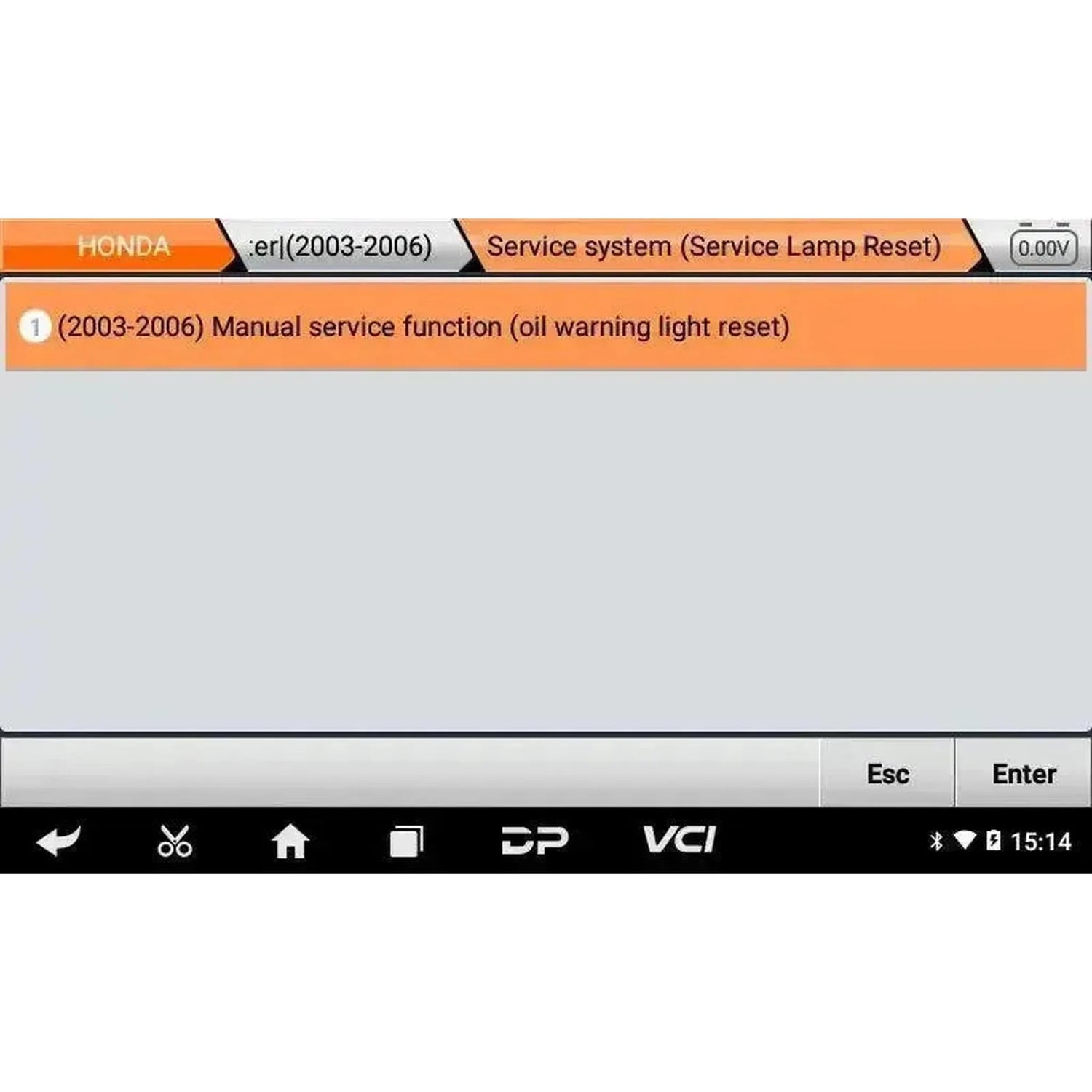

Az IScan Japan több szerviz- és karbantartási funkciókat támogat, amelyek kifejezetten a motorkerékpárok, robogók, ATV-k és UTV-k igényeihez vannak igazítva. Az elérhető funkciók a járműmárka, modell és gyártási év szerint eltérhetnek.

Motor és hajtáslánc

• Üresjárat fordulatszám beállítása: A motor üresjárati fordulatszámának beállítása.
• Üresjárat fordulatszám betanítása: Az üresjárati fordulatszám alapértelmezett értékeinek betanítása karbantartás vagy javítás után.
• Fojtószelep ház tanulási érték alaphelyzetbe állítása: A tanulási értékek alaphelyzetbe állítása a fojtószelep ház tisztítása vagy cseréje után.
• Fojtószelep pozíció nullpont alaphelyzetbe állítása: A fojtószelep nullpozíciójának alaphelyzetbe állítása.
• Fojtókar pozíció szenzor tanulási érték alaphelyzetbe állítása: A fojtókar pozíció szenzor tanulási értékeinek alaphelyzetbe állítása.
• CO-beállítás: A CO-érték módosítása a kipufogógás-szabályozáshoz.
• Lambdaszenzor tanulási érték alaphelyzetbe állítása: A lambdaszenzor tanulási értékeinek alaphelyzetbe állítása.
• Oxigénszenzor tanulási érték alaphelyzetbe állítása: Az oxigénszenzor tanulási értékeinek alaphelyzetbe állítása.
• Etanol-index tanulási érték alaphelyzetbe állítása: Az etanol-index tanulási értékeinek alaphelyzetbe állítása a rugalmas üzemanyag motoroknál.
• Etanol üzemanyag korrekciós érték módosítása: A korrekciós tényező beállítása az etanolt tartalmazó üzemanyaghoz.
• Hosszú távú üzemanyag korrekció alaphelyzetbe állítása: A hosszú távú üzemanyag korrekciós értékek alaphelyzetbe állítása.
• Motorüzemóra-számláló visszaállítása: A motorüzemóra-számlálónak az alaphelyzetbe állítása.
• Hatótávolság-számítás visszaállítása: A hatótávolság-számítás alaphelyzetbe állítása.
• Alapértelmezett fordulatszám/sebesség-korlátozás feloldása: Az alapértelmezetten beállított fordulatszám- vagy sebesség-korlátozás feloldása.
• Rotor-szögérzékelő betanítása: A rotor-szögérzékelő betanítása csere vagy karbantartás után.

Sebességváltó és hajtás

• Kuplung-tanulási eljárás: A kuplung-rendszer betanítása karbantartás után.
• Kuplung-végszerv csere után alaphelyzetbe állítása: A tanulási értékek alaphelyzetbe állítása a kuplung-végszerv cseréje után.
• Kuplung-végszerv újbepítés után alaphelyzetbe állítása: A tanulási értékek alaphelyzetbe állítása a kuplung-végszerv újbepítése után.
• Kuplung-szorító csere után alaphelyzetbe állítása: A tanulási értékek alaphelyzetbe állítása a kuplung-szorító cseréje után.
• Váltódob-szögérzékelő betanítása: A váltódob-szögérzékelő betanítása a helyes fokozat-regisztráláshoz.
• Váltópozíció-tanulási érték visszaállítása: A váltópozíció-felismerés tanulási értékeinek alaphelyzetbe állítása.

Fék- és stabilitási rendszerek

• ABS fékrendszer légtelenítése: Útmutató eljárás az ABS-fékrendszer légtelenítéséhez.

Kormányzás és futómű

• Kormányszög-érzékelő kalibrálása: A kormányszög-érzékelő kalibrálása csere vagy karbantartás után.
• IMU tanulási érték visszaállítása: Az inerciamérési egység tanulási értékeinek alaphelyzetbe állítása.

Egyéb szolgáltatási és karbantartási funkciók

• Óra beállítása: Az óra beállítása a műszerfalon.
• Szállítási mód be- és kikapcsolása: A szállítási mód aktiválása vagy deaktiválása.

Speciális funkciók és lehetőségek

A szabványos diagnosztika és karbantartás mellett az IScan Japan további funkciókat kínál a diagnosztikai folyamat támogatásához.

• Egykattintásos távoli támogatás: Az OBDSTAR-technikustól nyújtott közvetlen távoli támogatás internetkapcsolaton keresztül.
• Egykattintásos szoftverfrissítés: Egyszerű szoftverfrissítés WiFi-kapcsolaton keresztül.

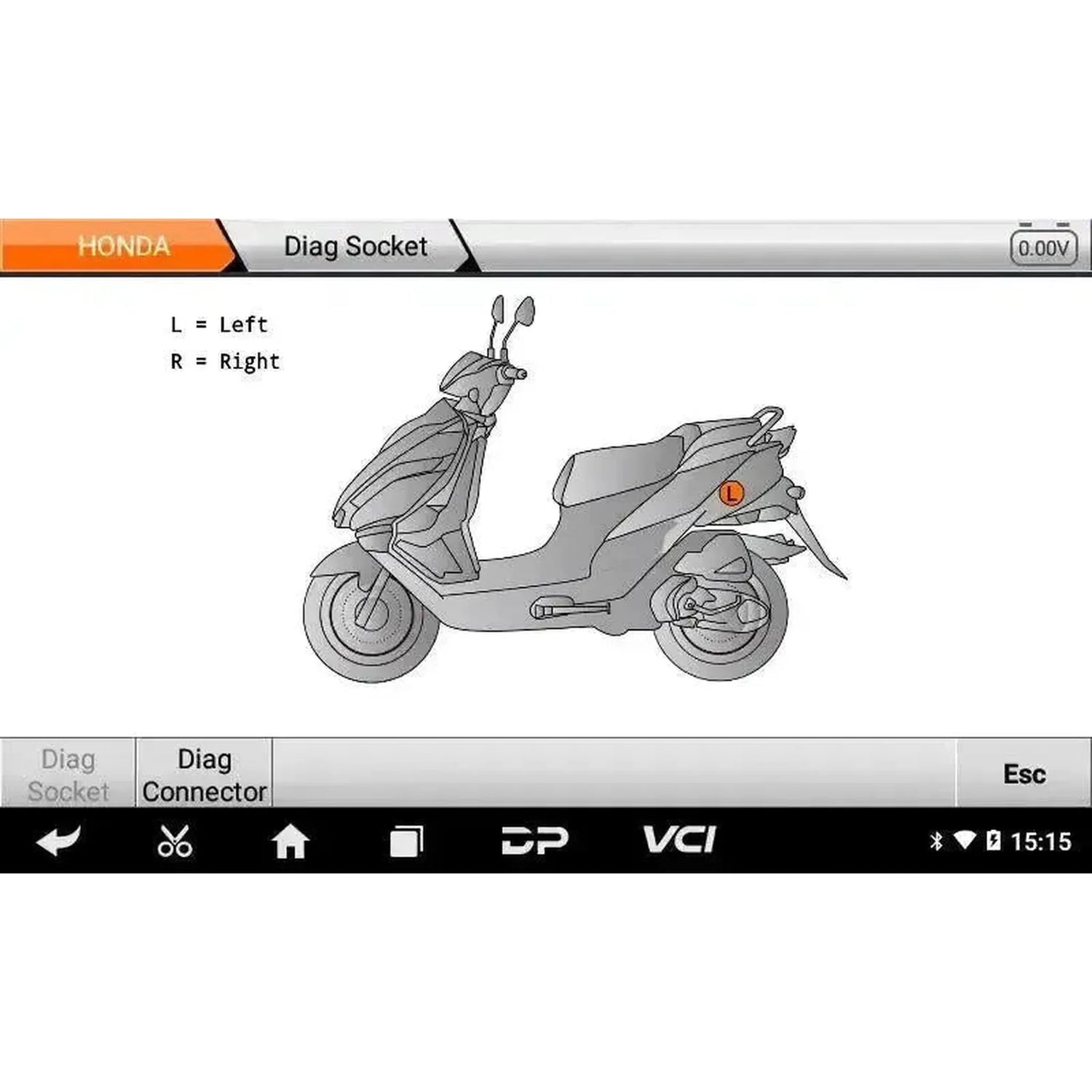

• Súgóadatok és technikai közlemények: Beépített hibakijelzés, súgóadatok, technikai közlemények és diagnosztikai csatlakozási információ a szerelő támogatásához.
• Adatfolyam-megjelenítési módok: Az élő adatok megtekintése szöveges formában, hullámforma-diagramban vagy műszerbemutatásban.
• Adatrögzítés és lejátszás: A valós idejű adatfolyamok rögzíthetők és később elemzésre lejátszhatók.

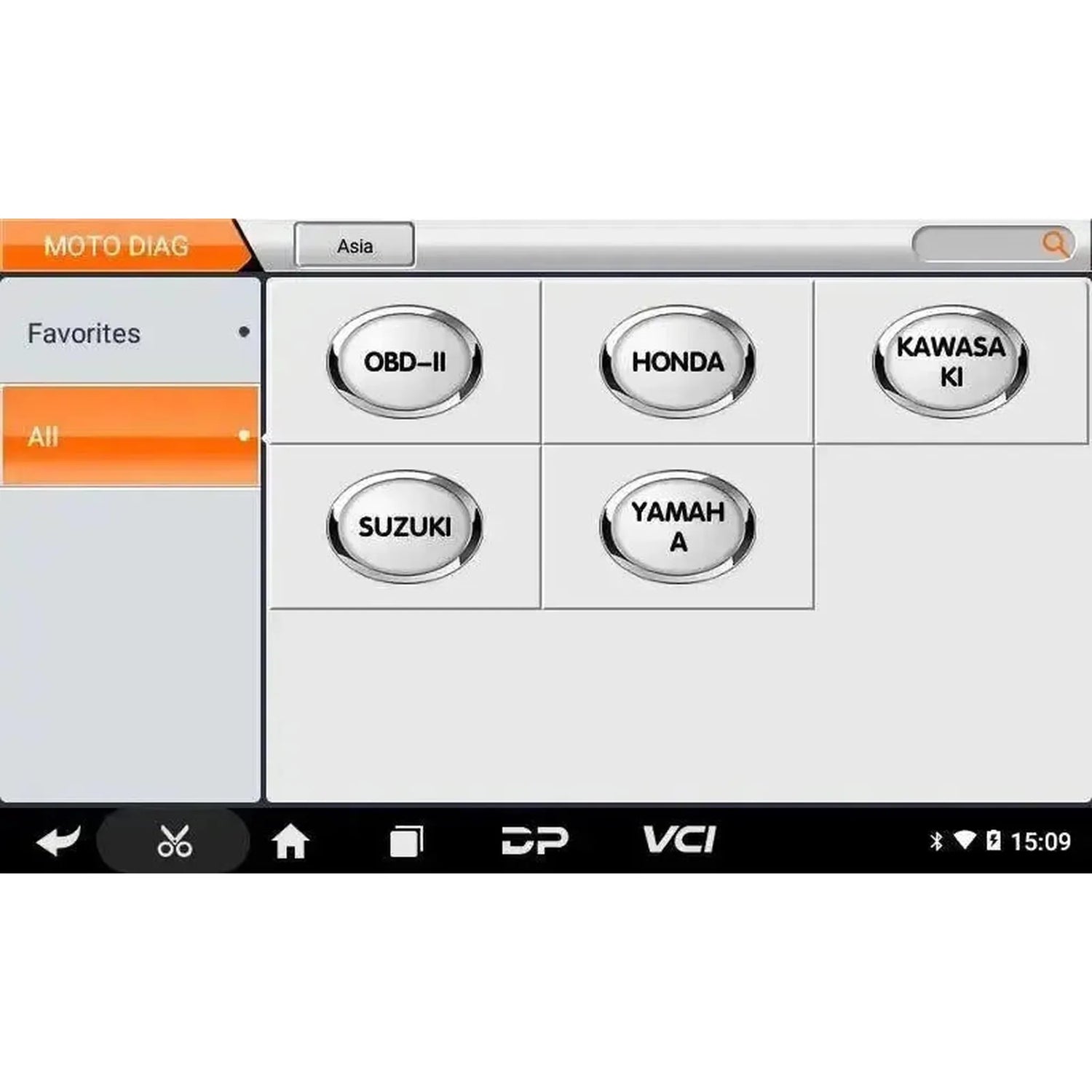

Támogatott járműmárkák

Az IScan Japan kifejezetten a japán motorkerékpárok, robogók, ATV-k, UTV-k és hómoibilok diagnosztizálásához és kulcsprogramozásához lett fejlesztve.

• Ázsiai: Honda, Kawasaki, Suzuki, Yamaha

Opcionális kiegészítések és bővítések

Az IScan Japan számos márkaspeficikus diagnosztikai adapterrel és IMMO-modullal bővíthető, amely lehetővé teszi a hatókör és a funkcionalitás további bővítését konkrét modellekhez.

Hardver modulok és kiegészítők

• M003A Multifunkcionális jumper-kábel: Egyetemes kábel specifikus diagnosztikai tesztek és konfigurációk végrehajtásához, amely közvetlen pin-csatlakozást igényel.
• M008 Kawasaki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Kawasaki modellek specifikus diagnosztikai portjához.
• M009 Kawasaki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Kawasaki modellek specifikus diagnosztikai portjához.
• M011 Kawasaki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Kawasaki modellek specifikus diagnosztikai portjához.
• M013 Lifan/Suzuki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Lifan és Suzuki modellek specifikus diagnosztikai portjához.
• M014 Suzuki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Suzuki modellek specifikus diagnosztikai portjához.
• M023 Suzuki diagnosztikai adapter: Adapter egy alternatív diagnosztikai portra való csatlakoztatáshoz specifikus Suzuki modelleken a fejlett funkciókhoz.
• M029 Yamaha diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Yamaha modellek specifikus diagnosztikai portjához.
• M039 Kawasaki diagnosztikai adapter-készlet: Adapter-készlet az ECU és ABS külön diagnosztikai portjaihoz való csatlakoztatáshoz bizonyos Kawasaki modelleken.
• M053 Honda IMMO-adapter: Specifikus adapter az indításgátlás és kulcsprogramozás feladatainak végrehajtásához támogatott Honda motorkerékpárokon.
• M054 Suzuki/Yamaha IMMO-adapter: Specifikus adapter az indításgátlás és kulcsprogramozás feladatainak végrehajtásához támogatott Suzuki és Yamaha motorkerékpárokon.
• M055 Honda diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Honda modellek specifikus diagnosztikai portjához.
• M061 Yamaha diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Yamaha modellek specifikus diagnosztikai portjához.
• N004 Univerzális diagnosztikai adapter: Adapter a diagnosztizáláshoz különféle európai és japán motormárkákon, beleértve az Apriliát, Ducatit, Hondát és KTM-et.
• N027 Kymco/Kawasaki diagnosztikai adapter: Adapter a diagnosztikai eszköz csatlakoztatásához a támogatott Kymco és Kawasaki modellek specifikus diagnosztikai portjához.
• P001 IMMO-készlet: Programozó-készlet motor-ECU adatok olvasásához és írásához kulcsprogramozás, ECU-klónozás és indításgátlás funkciókhoz.
• P003+ IMMO-adapter: Adapter motor-ECU EEPROM- és FLASH-adatainak olvasásához és írásához forrasztás szükségessége nélkül.

Licencelési információ

Az OBDSTAR IScan Japan megvásárlásakor 1 év szoftverlichencia jár, amely alatt hozzáférés van az összes elérhető szoftverfrissítéshez a támogatott japán márkákhoz.

• Licencperiódus: 1 év ingyenes szoftverfrissítés az eszköz első aktiválásától számítva.
• Szoftverfrissítések: Tartalmazzák az új Honda, Kawasaki, Suzuki és Yamaha modellek és évjáratok támogatását, a szerviz- és kulcsfunkciók bővítését, valamint a meglévő szoftver fejlesztéseit vagy korrekciójait.
• Kiterjesztett funkciók: Az online funkciók, például az egyetlen kattintásos távoli támogatás, az online frissítések és a legújabb diagnosztikai és kulcsprogramozási protokollok aktív licencet igényelnek.
• Licenc lejárta után: Az eszköz továbbra is működik az utolsó telepített szoftververzióval. Az új frissítések és online funkciók csak a licenc megújítása után érhetők el.

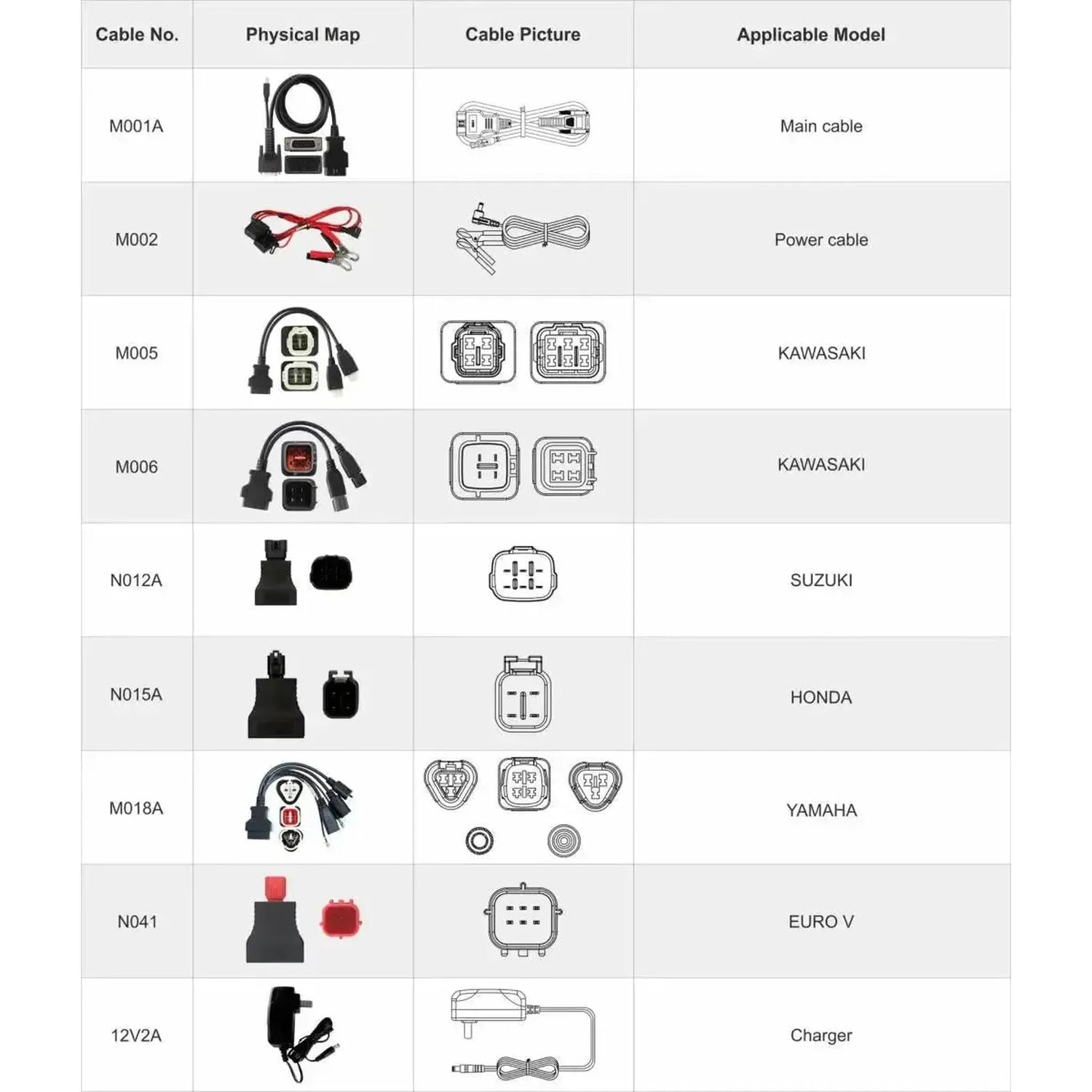

Csomag tartalma

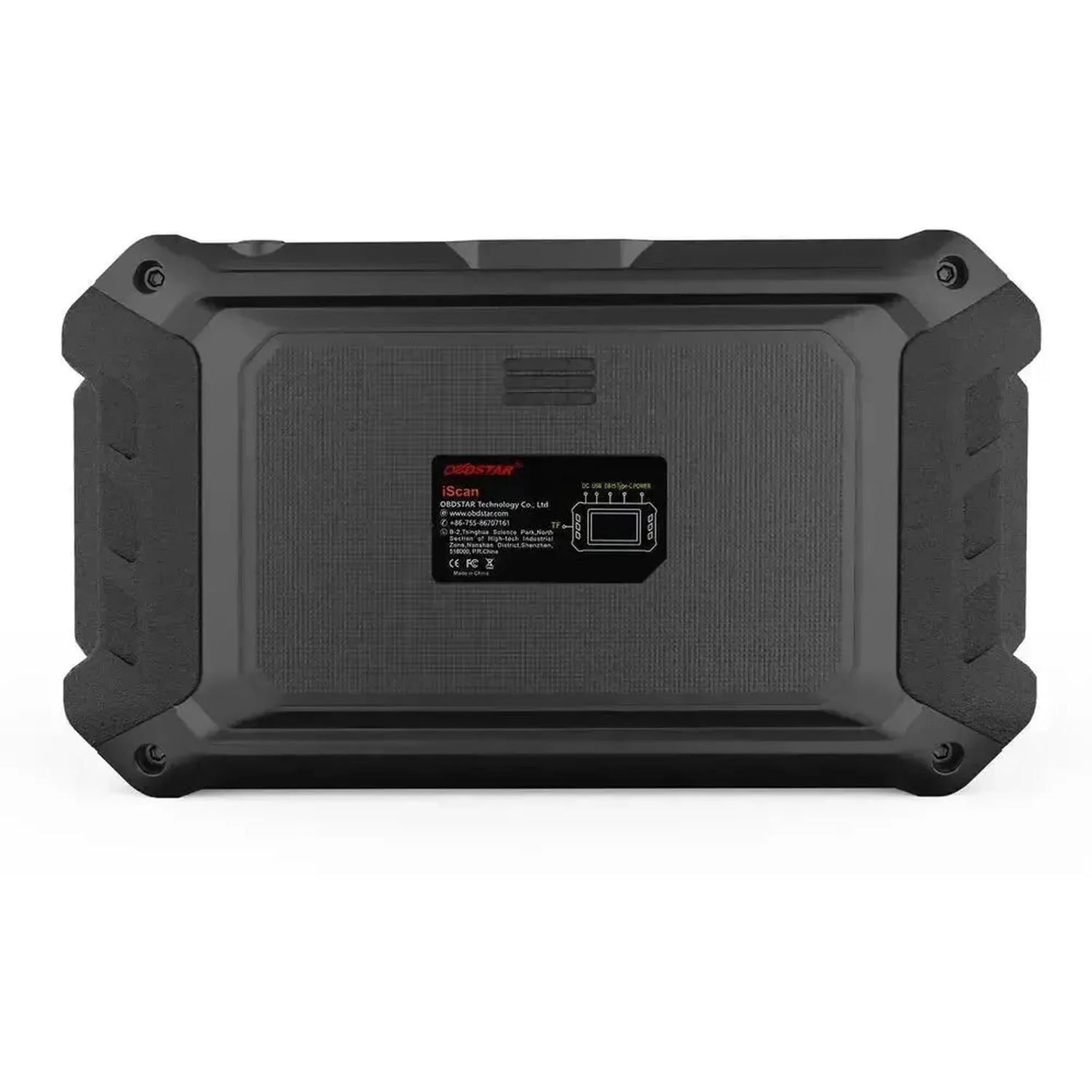

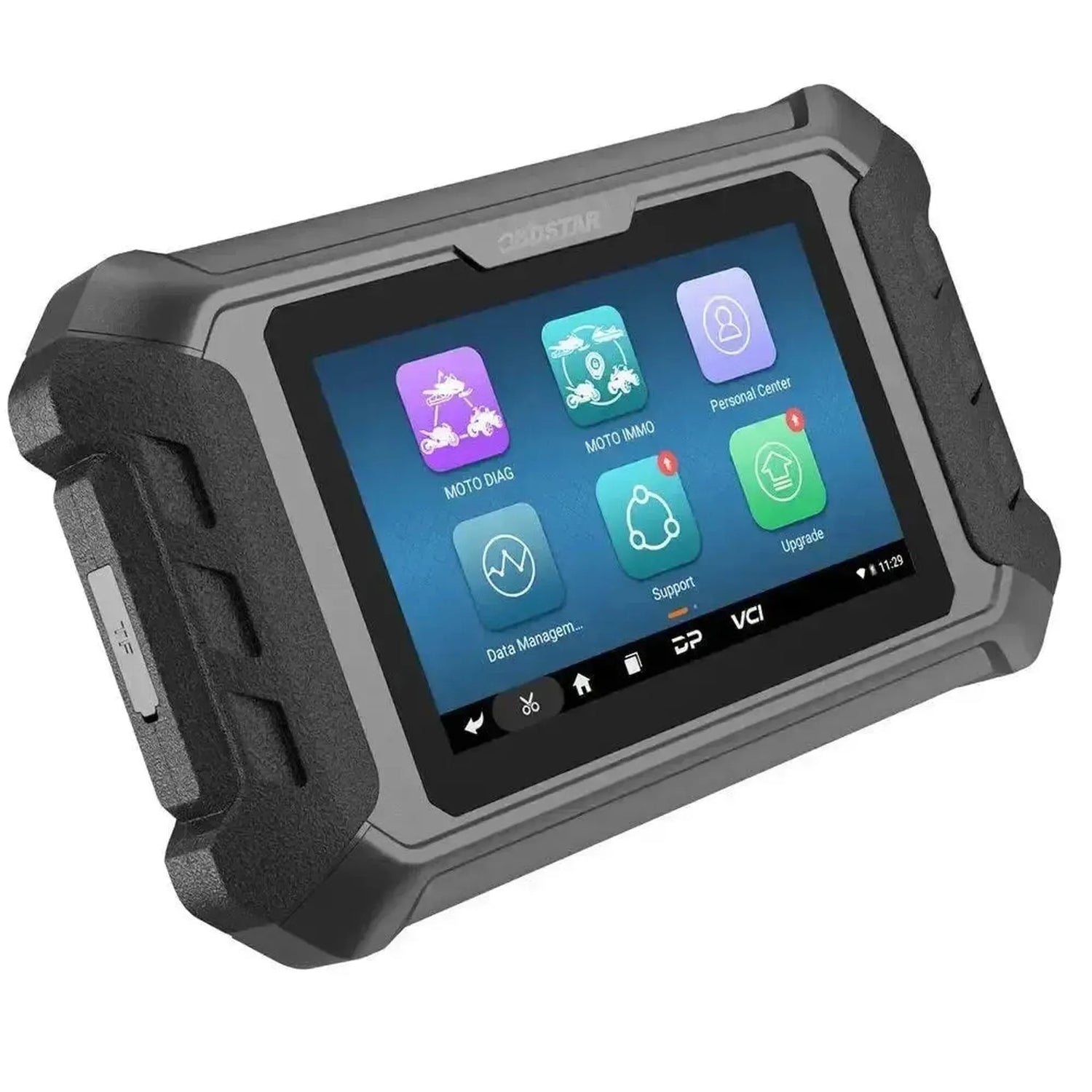

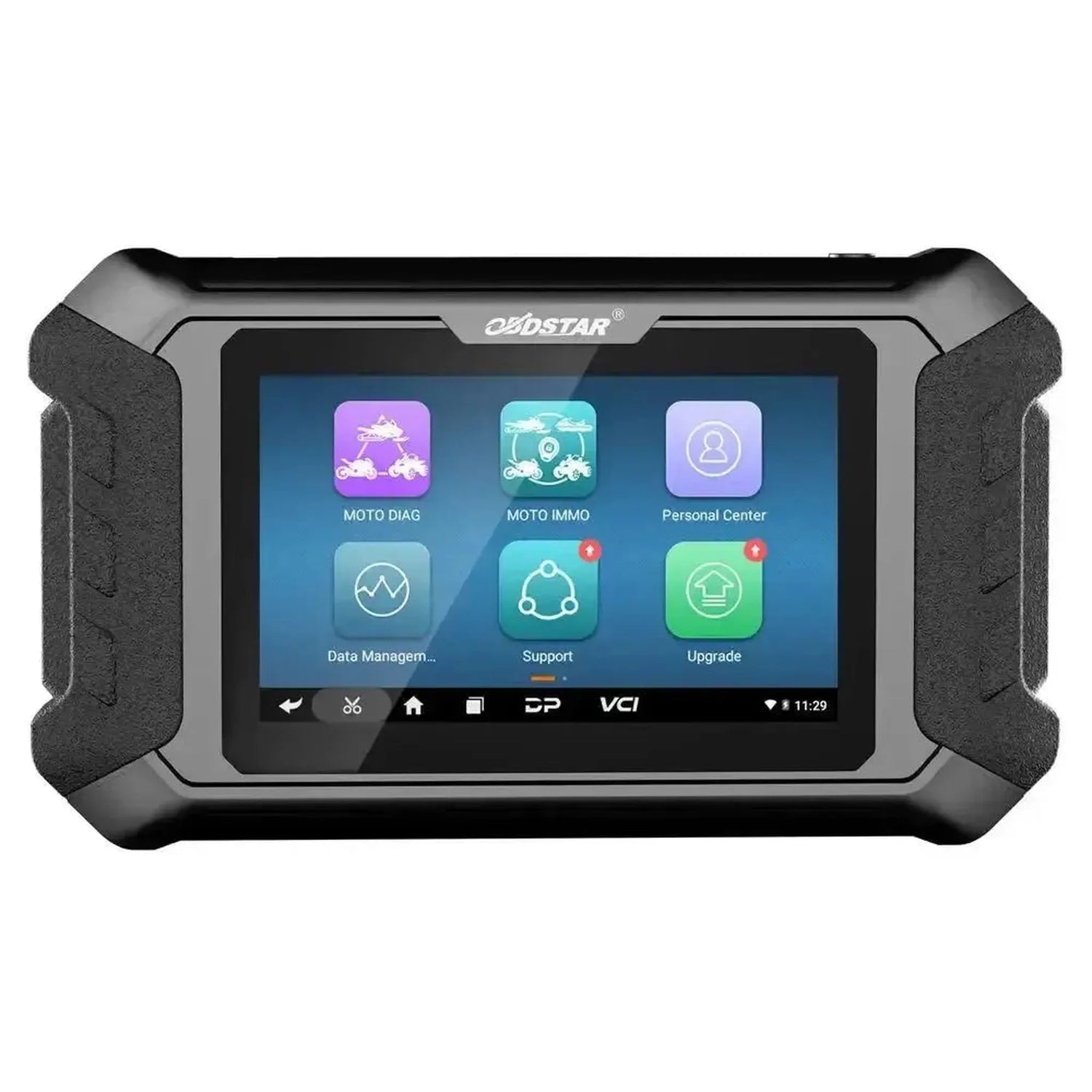

• 1x OBDSTAR IScan Japan olvasóeszköz
• 1x 12V2A töltő
• 1x M001A főkábel
• 1x M002 tápkábel
• 1x M005 Kawasaki adapter
• 1x M006 Kawasaki adapter
• 1x N012A Suzuki adapter
• 1x N015A Honda adapter
• 1x M016A Yamaha adapter
• 1x N041 Euro V adapter
