OBDSTAR KeyMaster G3 | Multifunkcionális Programozó

Melyik modell illik Önhöz

Az OBDSTAR több kulcs- és programozóeszközt kínál. A minőségben nem térnek el, de a hatókörben igen: ahol az egyik eszköz véget ér, a következő kezdődik.

Ha nem kulcsmunkát keres, hanem ECU-feldolgozást vagy hibaadatokat, tekintse meg a DC706-ot (ECU-programozót) vagy a P50-et (hibaadatok programozót). Ezek más munkát végeznek.

Alkalmazások és funkcionalitások

A KeyMaster G3 az immobilizer- és kulcsmunkára épül, az ECU-feldolgozások mint második pilléren. Az alábbiakban az munka van csoportosítva, ahogy a műhelyben előfordul.

Kulcsfunkciók — immobilizer, 5 járműtípus

Az eszköz fő feladata, és az a rész, amely további licenc nélkül elérhető. Az egyes járművek esetleges útvonalai az márka, modell és gyártási év függenek.

• Kulcsok programozása: Immobilizer kulcsok betanítása személyautókon (102 márka), teherautókon (DAF, Jiefang és Kinland), elektromos járműveken (23 márka), motorkerékpárok (19 márka) és vízi sportok (BRP, Kawasaki és Yamaha).
• Kulcsok készítése: Egy kulcs létrehozása, amellyel az jármű indítható, még akkor is, ha nincs eredeti, a márka kereskedőjének szintjén. 17 márka esetén.
• Kulcsok megújítása: A használt kulcs visszaállítása az újra felhasználható legyen, 15 márka esetén.
• Smart key feloldása: Egy zárolódott intelligens kulcs újra használhatóvá tétele, Subaru és Toyota esetén.
• Adó-vevők olvasása és írása: Az adó-vevő adatokhoz hozzáférés a beépített RFID-függvény segítségével, külön adapter nélkül.
• Távirányítók tesztelése: A távirányítók és okos kulcsok jelét, működését és frekvenciáját a beépített Remote Test segítségével ellenőrzése a programozás előtt.
• IMMO OFF: Az indítási zárlat kikapcsolása azoknak a modelleknek az esetén, ahol a jármű rendszer ezt lehetővé teszi.

Speciális funkciók — munka a szoftvercsomagokon

Az a munka, amely túlmegy a csak kulcsokon. Ennek egy része a munkapadon történik, a mellékelt MP001 és a padós kábel segítségével.

• EEPROM és MCU olvasása és írása: Szoftvercsomag memóriájának olvasása, mentése és visszaírása a mellékelt MP001-programozóval, az olvasó és író táblákkal (C4-01 és C4-02) és a W004 és W005 kábellel.
• ECU Advanced: Speciális feldolgozások a 12 márka szoftvercsomagjain, amelyek engedélyezve vannak.
• Padós munka: Szoftvercsomag a jármű kívüli megközelítése a BENCH-A V3, BENCH-B V2 és a P004-adapter segítségével a kapcsolható 120 ohm végzetlenségi ellenálláson keresztül.

Licenccel aktivált funkciók

Négy funkciócsoport nem része az alapcsomagnak. Az OBDSTAR ezeket fizetett aktiválásként biztosítja az Ön készülékének sorozatszámára — így csak azért fizet, amit használ. Mindegyik önálló megvásárlásra elérhető; az opcionális bővítmények között találhatók meg.

• ODO Meter — B modul: Személyautó és motorkerékpár kilométeróra-állásának módosítása, valamint az olaj- és szervizadat-visszaállítás.
• ECU Flasher — C modul: Motorvezérlés, váltó, karosszériamodulok és motorkerékpár-ECM olvasása, írása és klónozása. Ez az a modul, amelyhez az alábbiakban szereplő két nagy ECU Flasher-lista tartozik.
• Crash Reset — D modul: Légzsákrendszer visszaállítása, az akkumulátor-felügyelet (MVBM) alaphelyzetbe állítása és a kormányzási szög-érzékelő újratanítása.
• Test Platform — E modul: Műszerfalak, ABS-egységek, váltómodulok, A/C-panelek és az elektromos járművek BSG-, MHEV-, audió- és EBA-vezérlői az asztalon indíthatók, CAN-kommunikáció nélkül.

Ha csak kijelzőműveleteket végez, akkor csak az ODO Meter szükséges; ha sérülésekhez dolgozik, akkor a Crash Reset a logikus kiegészítés.

További funkciók

Amennyiben a készülék technikailag képes rá. Ez határozza meg, hogy képes-e modern járművekkel kommunikálni; az alábbiakban szereplő márkalist erről nem ad információt. A G3 esetében mindez magában az eszközben van, külön dobozok nélkül.

• CAN-FD beépítve: A modern járművek gyorsabb CAN-protokollja, külön adapter nélkül.
• DoIP beépítve: Diagnosztika ethernet-en keresztül, szükséges a modern modellek növekvő csoportja számára.
• Alacsony sebességű (hibatolerancia) CAN: A hibacsökkentő busz, amelyet a kényelmi rendszerekben használnak.
• OBD16 csatlakozás-felkészítés: Az OBD-csatlakozó kiosztásának módosítása adapter nélkül.

Támogatott járműmárkák

A márkák, modellek és építési évek kombinációja a meghatározó, nem csak a márka. Egy márka, amely az immobilizáló listán szerepel, nem feltétlenül szerepel a kulcsgyártási listán — ezért ellenőrizze a szükséges funkciót. Az alábbiakban a nyolc nagy lista található, világrégiók és ábécérendezés szerint. A három rövid lista — teherautó, vízijármű és okoskulcs feloldása — teljes egészében fent található a funkciónál.

Kulcsok programozása — személyautó

• Európai: Alfa Romeo, Audi, Bentley, BMW, Dacia, DR, Ferrari, Fiat, Iveco, JLR (Jaguar Land Rover), Lamborghini, Lancia, Maserati, Mercedes-Benz, Opel, Porsche, PSA (Peugeot, Citroën, DS), Renault, Seat, Škoda, Smart, Volkswagen, Volvo
• Ázsiai: Daewoo, Daihatsu, Datsun, Genesis, Himiko, Honda, Hyundai, Isuzu, Kia, Luxgen, Mazda, Mitsubishi, Nissan, Samsung, SsangYong, Subaru, Suzuki, Toyota
• Amerikai: Chrysler, Dodge, Ford, GM, Jeep, Lincoln, Mercury
• Kínai: Aeolus, BAIC, Baojun, Borgward, Brilliance, BYD, Changan, Changfeng, Chengshi, Chery, Dayun, Dongfeng, Dorcen, Enovate, Enranger, FAW, Fencon, Foday, Forthing, Foton, Geely, Great Wall, Hafei, Haima, Hawtai, Huanghai, JAC, JMC, Landwind, Larkauto, Li Auto, Lifan, Lynk&Co, Maxus, Neta, NIO, QNLotus, Qoros, Qumotor, Roewe, Ruichi, SGMW, Soueast, SWM, Trumpchi, Venucia, Voyah, WM Motor, Xpeng, Yema, Yudo, ZD, Zhongxing, Zotye

Kulcsok programozása — elektromos jármű

• Kínai: Arcfox, BAIC, Borgward, Changan, Chery, Dayun, Denza, FAW, Geely, Great Wall, Haima, Hanteng, Hawtai, Hongqi, JAC, JMC, Leapmotor, Li Auto, Roewe, Seres, SGMW, Soueast, Trumpchi

Mind a 23 márka kínai; ezen a piacon az elektromosítás a leggyorsabb.

Kulcsok programozása — motorkerékpár

• Európai: BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph
• Ázsiai: Honda, Kawasaki, Suzuki, Yamaha
• Amerikai: BRP, Harley-Davidson, Indian, Polaris
• Kínai: CFMOTO, Dayang, Haojue, Souo, Voge

Kulcsok készítése

• Európai: Aprilia, BMW, Ducati, KTM, Moto Guzzi, MV Agusta, Peugeot, Piaggio, Triumph
• Ázsiai: Honda, Kawasaki, Suzuki, Yamaha
• Amerikai: BRP
• Kínai: Dayang, Haojue, Kove

Kulcsok újítása

• Európai: Audi, BMW, Citroën, Land Rover, Opel, Peugeot, Porsche, Renault, Volkswagen, Volvo
• Ázsiai: Hyundai, Kia, Mitsubishi
• Amerikai: Chrysler, GM

ECU Advanced

• Európai: Fiat, Maserati, Mercedes-Benz, Porsche, PSA, Renault, Volvo
• Ázsiai: Hyundai, Infiniti
• Amerikai: Chrysler, Ford, GM

ECU Flasher — Karosszéria (Body IMMO)

Figyelem: az ECU Flasher a C modul része, és nem tartalmazza az alapcsomag. Ez a lista és az alábbi lista csak a licenc aktiválása után érhető el.

• Európai: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Ázsiai: Mazda
• Amerikai: Chrysler, Dodge, Ford, GM, Jeep

ECU Flasher — Motorkontroll (ECM IMMO)

Ez a lista szintén a C modul része, és csak a licenc aktiválása után érhető el.

• Európai: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Ázsiai: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikai: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Kínai: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye

Opcionális kiegészítések és bővítések

Ügyeljen arra, hogy mit tartalmaz már: az MP001-programozó, a P004-adapter és a KeySim az A1+A2 verzióban található, amelyet mi szállítunk. Ezeket nem kell külön megrendelnie. A CAN FD Adapter sem szükséges — a CAN-FD beépített. Az P001 Programmer pedig nem ad hozzá semmit: az OBDSTAR maga jelenti, hogy a G3 már rendelkezik az RFID funkcióval, és az MP001-gyel szállítják.

Hardver modulok és kiegészítők

• BENZ FBS3 Kit: Mercedes-Benz FBS3 kulcs- és modulhoz való munkához: EIS, ELV, ECM, TCM és ISM. BENZ FBS3 Kit megtekintése.
• C4-09 Adapterkit (MB91F526): Az MB91F526 vezérlőhöz az Alfa Romeo, Ferrari, Fiat és Jeep karosszériamoduljaiban. C4-09 Adapterkit megtekintése.

Szoftver és licencek

• ODO Meter — B modul: Futásóra-korrekció személyautókon és motorkerékpáron, valamint olaj- és szerviz-visszaállítás. ODO Meter licenc megtekintése.
• ECU Flasher — C modul: Motorkontroll, váltó, karosszériamodulok és motorkerékpár-ECM olvasása, írása és klónozása. ECU Flasher licenc megtekintése.
• Crash Reset — D modul: Légzsákok alaphelyzetbe állítása, akkumulátor-megfigyelés visszaállítása és kormányszög-érzékelő tanítása. Crash Reset licenc megtekintése.
• Test Platform — E modul: Modulok munkapadhoz való indítása CAN-kommunikáció nélkül. Test Platform licenc megtekintése.

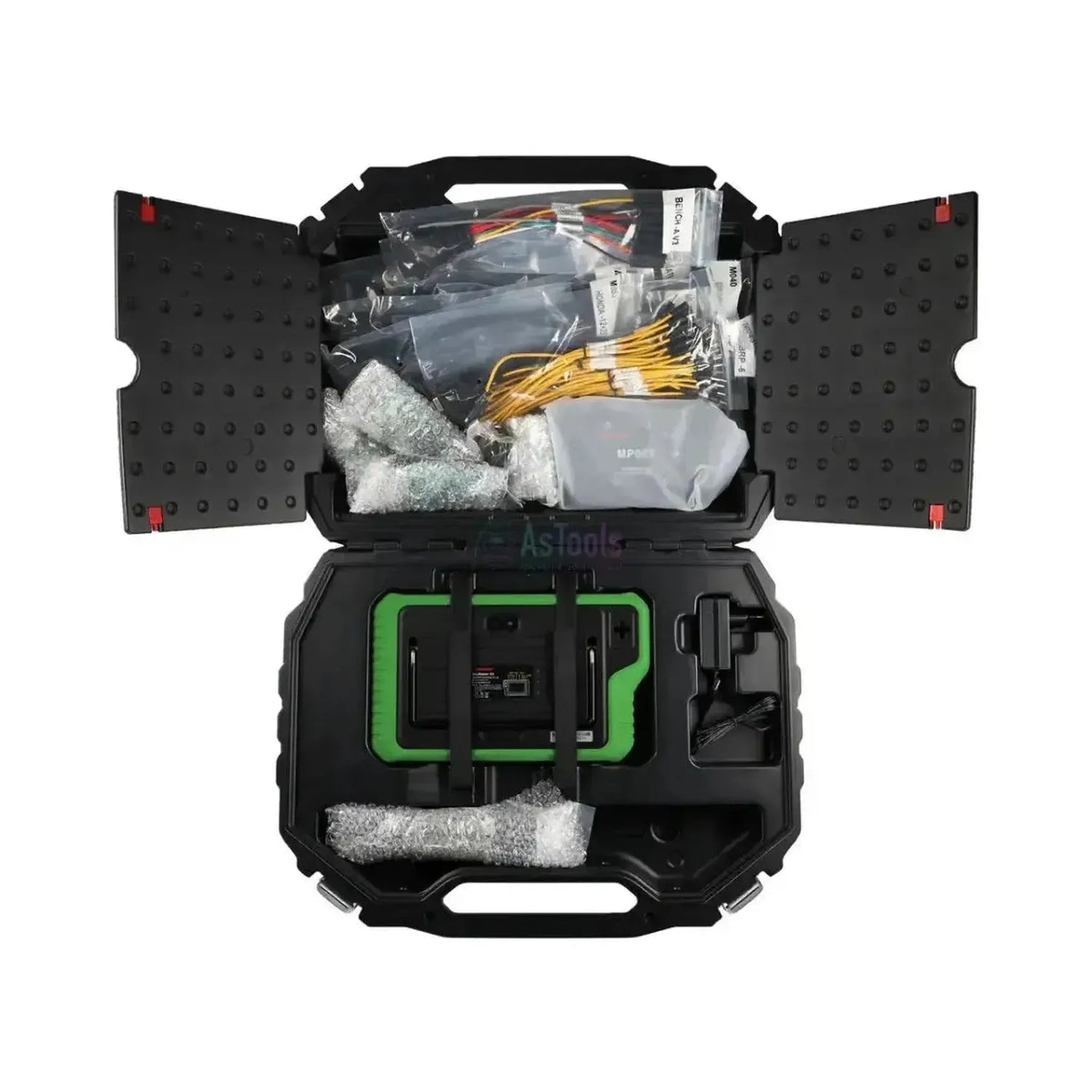

Csomagartalom

• 1x OBDSTAR KeyMaster G3 (A1+A2)
• 1x M001 főkábel
• 1x 12V2A töltő
• 1x MP001 multifunkcionális programozó
• 1x W004 olvasó-író kábel
• 1x W005 olvasó-író kábel
• 1x C4-01 olvasó-író kártya
• 1x C4-02 olvasó-író kártya
• 1x BENCH-A V3 kábellezés
• 1x BENCH-B V2 kábellezés
• 1x P004 adapter
• 1x P004 jumper drót szett
• 1x KeySim kulcsszimulátor
• 1x M034 diagnosztikai adapter (Harley-Davidson)
• 1x M037 diagnosztikai adapter (Ducati)
• 1x M040 diagnosztikai adapter (BMW)
• 1x M041 OBD adapter
• 1x M042A diagnosztikai adapter (Indian)
• 1x M043 diagnosztikai adapter (BRP)
• 1x M053 diagnosztikai adapter (Honda)
• 1x M054 diagnosztikai adapter (Suzuki)

Licencelési információ

Az eszközhöz 2 év szoftverfrissítés tartozik. Ez a frissítési licenc független a fenti négy modullicentctől; alább pontosan leírjuk, hogy mikor mi történik.
