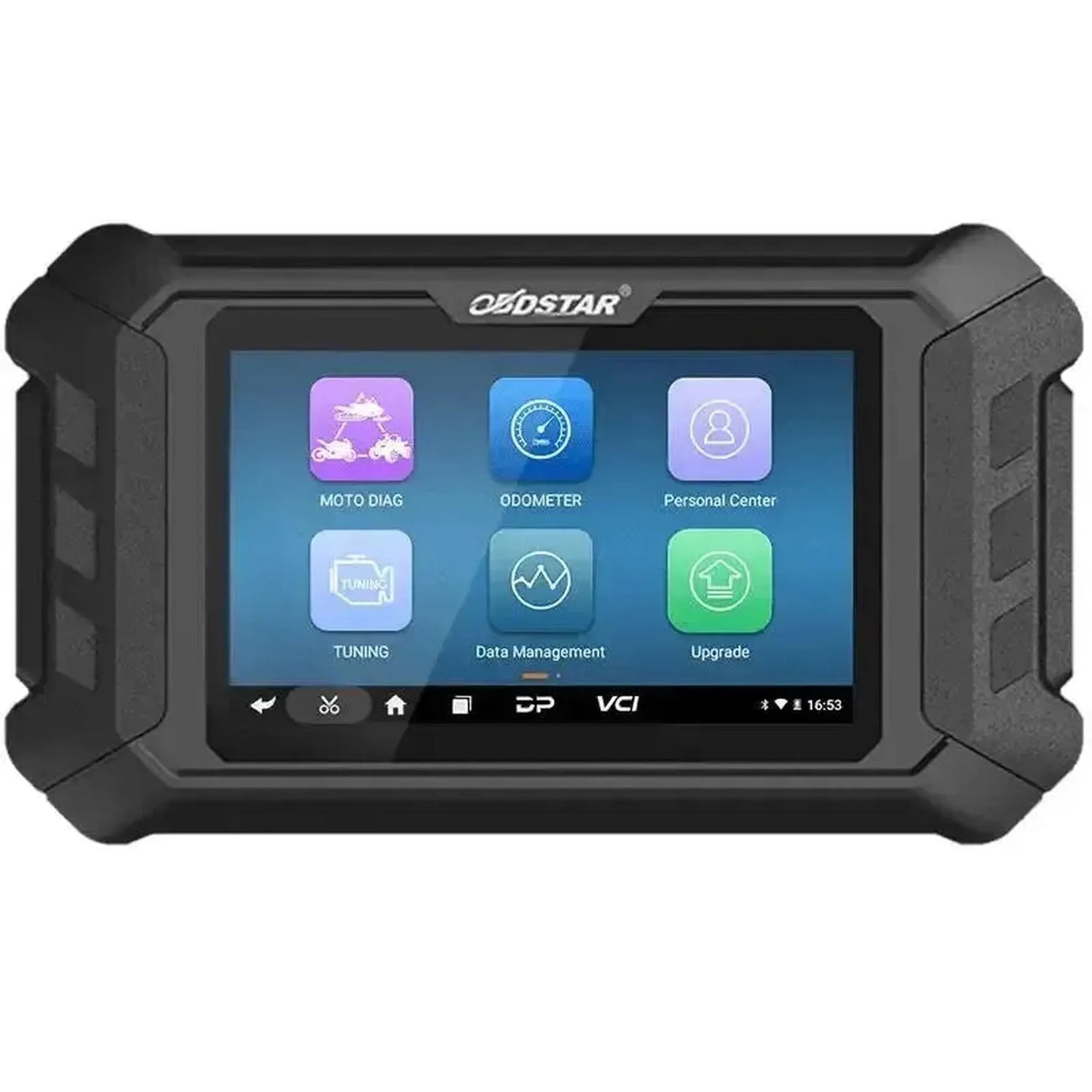

OBDSTAR MS50 Basic | Olvasóeszköz | Mopedek/Motorkerékpárok

Alkalmazások és funkcionalitások

Az eszköz a motorkereékpár diagnosztikai portjához csatlakozik, és ezáltal hozzáfér a jelenlévő vezérlőmodulokhoz.

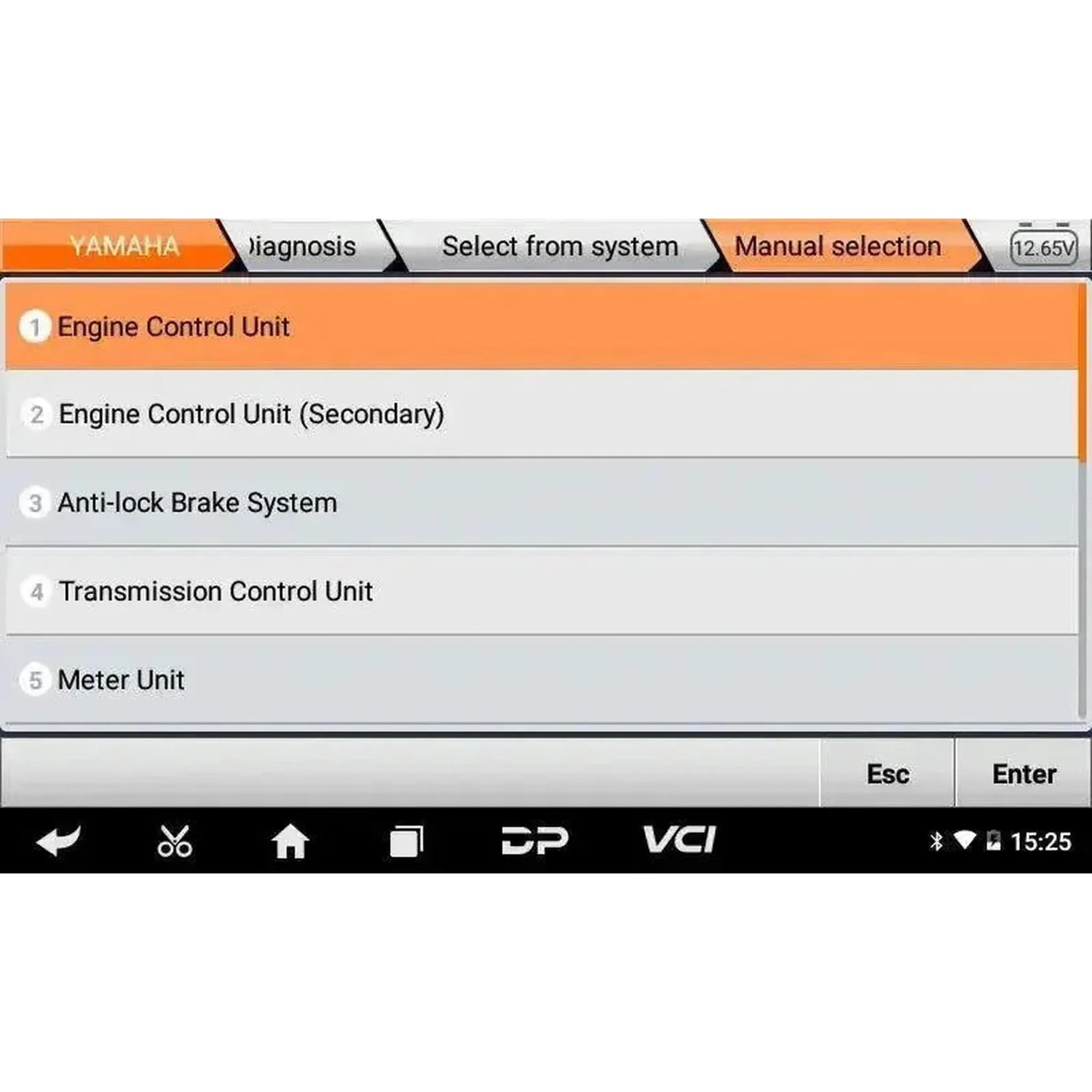

Az elérésre képes rendszerek

• Motorvezérlés: A benzin-befecskendezésre és gyújtásra vonatkozó vezérlőmodul, ahol a diagnosztika nagy része történik.
• ABS: Az antiblokkoló fékezőrendszert olvasza, irányítja és a vezérlőmodult az ABS-es modelleknél beállítja.
• Immobilizer: Az indítászáró rendszer kulcsok és transzponderek tanítására.
• Műszerfal: A km-számláló és a kapcsolódó vezérlőmodul, beleértve a kódolást.
• Lengéscsillapítás: Elektronikusan szabályozott és légsuspenziós felfüggesztés, ahol az adott modellnek van.
• Kormánybillentyűk: A bal és jobb oldali elektromos kapcsolóblokkokat külön-külön diagnosztizálható.
• EPS: Az elektromos servo-kormányzás az ezt az eszközzel felszerelt modelleken.
• BMS: Az elektromos és hibrid kétkerekűek akkumulátorkezelő rendszere.
• Riasztás és parkolás: A riasztási és parkolási funkciók.
• TPMS: A gumiabroncs-nyomásszignoló rendszer.
• Egyéb modulok: Mely egyéb modulok érhetőek el, márka, modell és gyártási év szerint változik.

Mit tehet

• Automatikus pásztázás és VIN-felismerés: Az összes elérhető modul leltározása egyszerre és a jármű automatikus azonosítása.

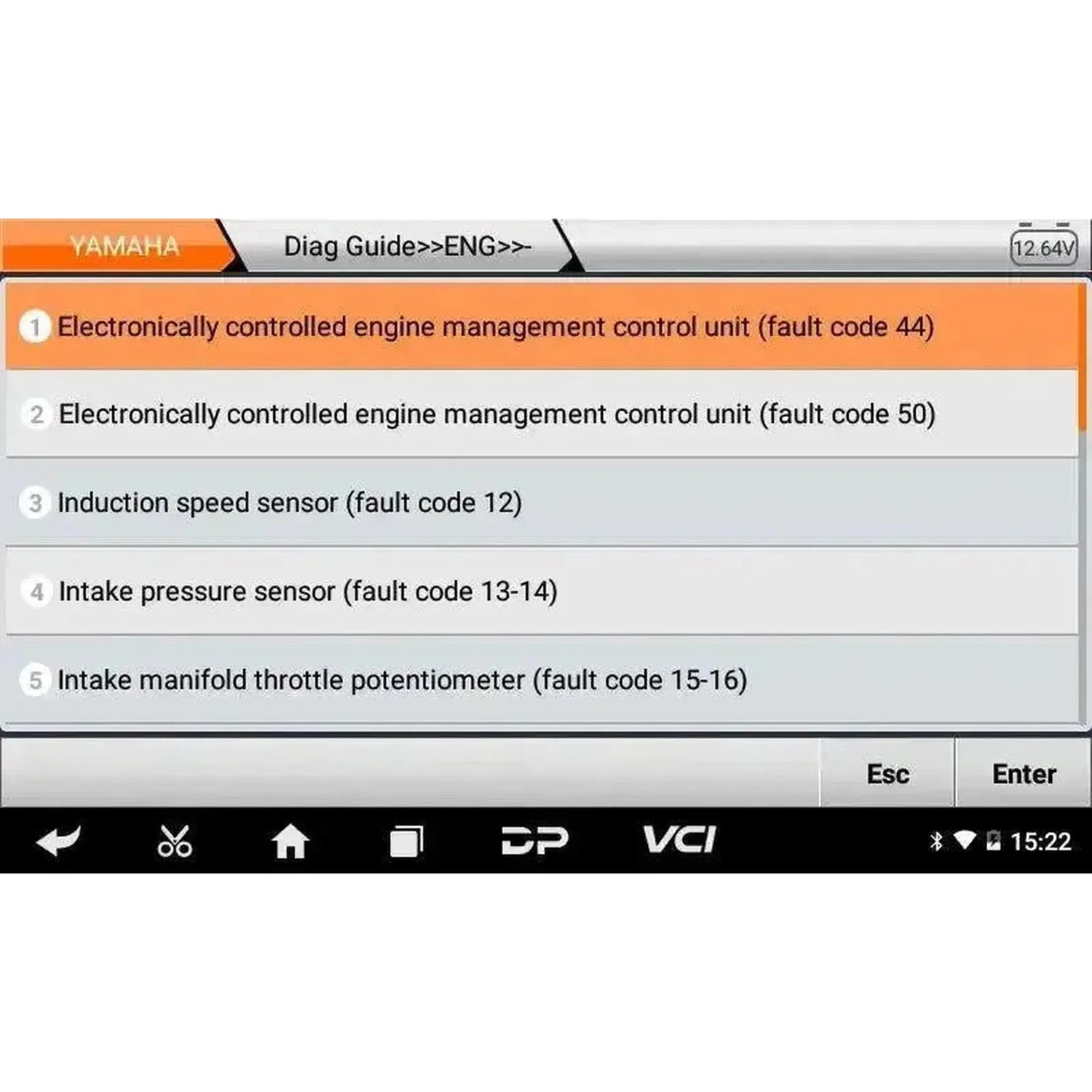

• Hibakódok olvasása és törlése: Tárolt és aktív kódok a vezérlőmodulokból és az anyag ürítése a javítás után.

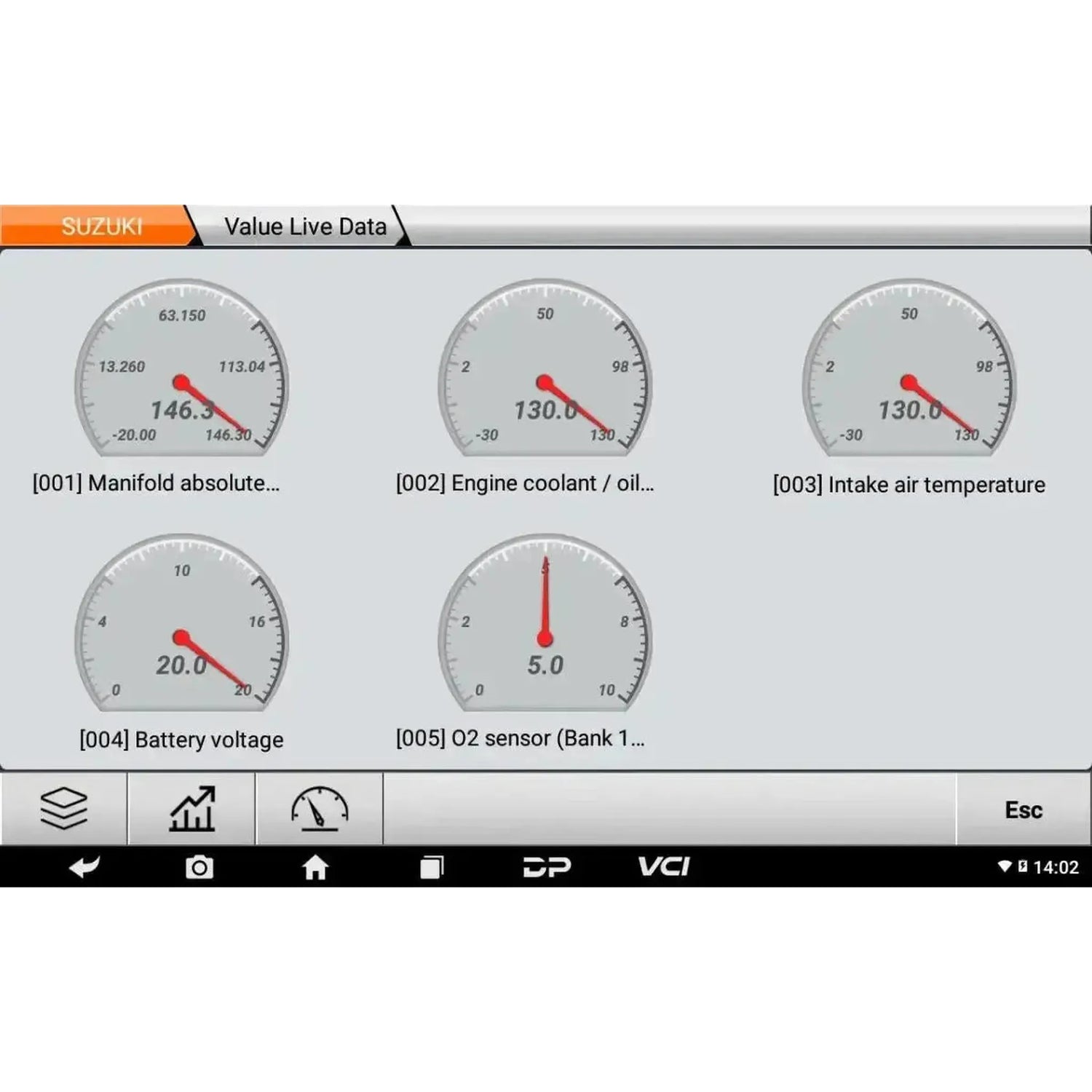

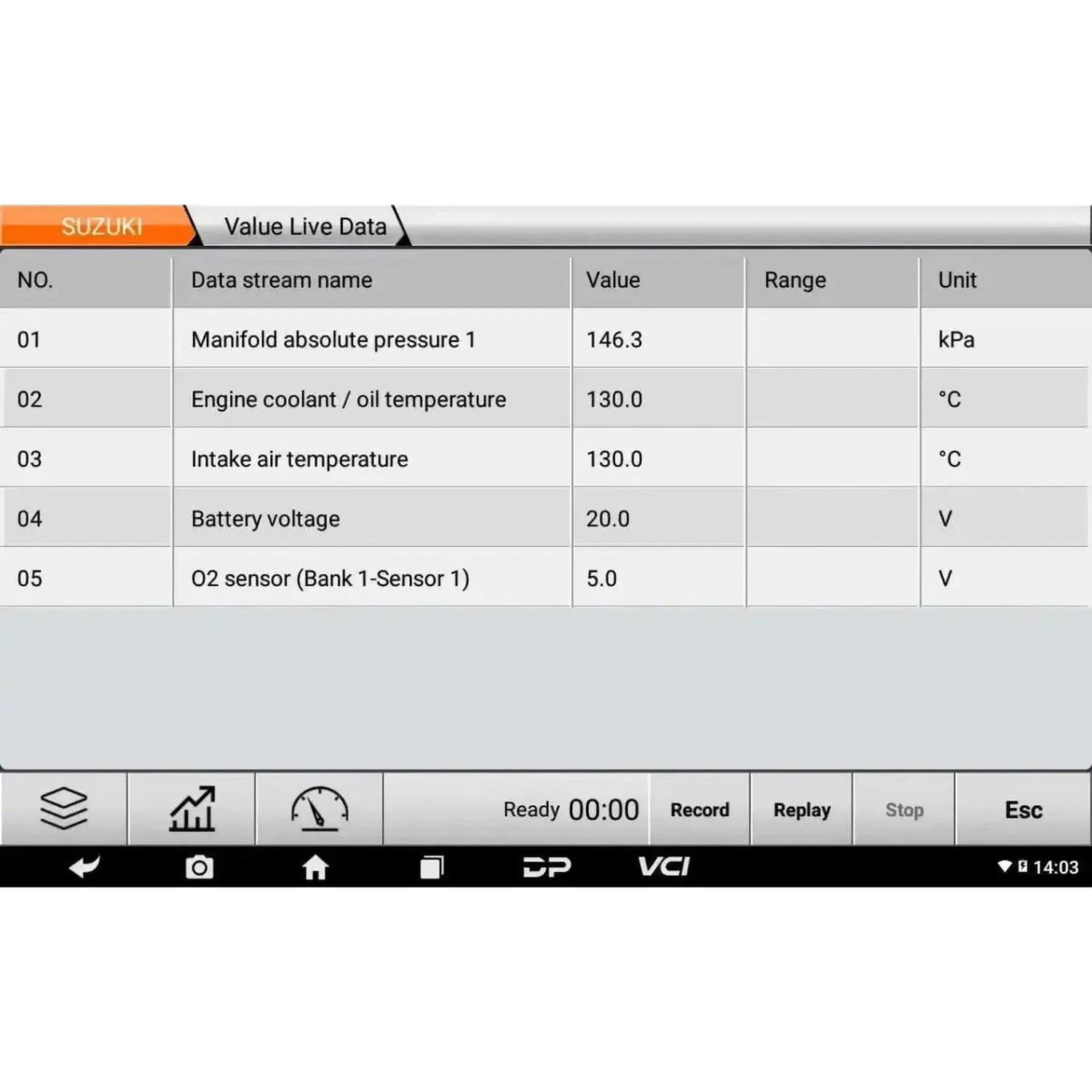

• Élő adatok nyomon követése: Szenzor- és aktuátorértékeket megtekintheti valós időben szövegként, hullámformaként vagy műszerfali megjelenítésként.
• Adatok felvétele és lejátszása: Egy utat rögzítsen és később tekintse meg, hogy helyreállítsa azt a hibát, amely nem parancsra fordul elő.
• Aktuátortesztek: Összetevőket és aktuátorokat egyedileg irányíthat a szétszerelés nélkül az működésének értékeléséhez.
• Vezérlőmodulok kódolása és programozása: Modulok kódolása és programozása csere után, ahol a jármű rendszere ezt lehetővé teszi.
• ECU-beállítások és műszerfal-kódolás: Paramétert állít be a motorvezérlésben és a műszerfalt kódolja.
• Befecskendezés beállítása és újraprogramozása: A befecskendezést módosítsa és az injektálási adatokat az érintett modelleken újraírja.
• Speciális beállítások: CIP-beállítások, kód-és-visszaállítás és az OBDSTAR-adatbázis márka-specifikus eljárásai.
• Megjegyzés: Az elérhető funkciók márka, modell és gyártási év szerint változnak.

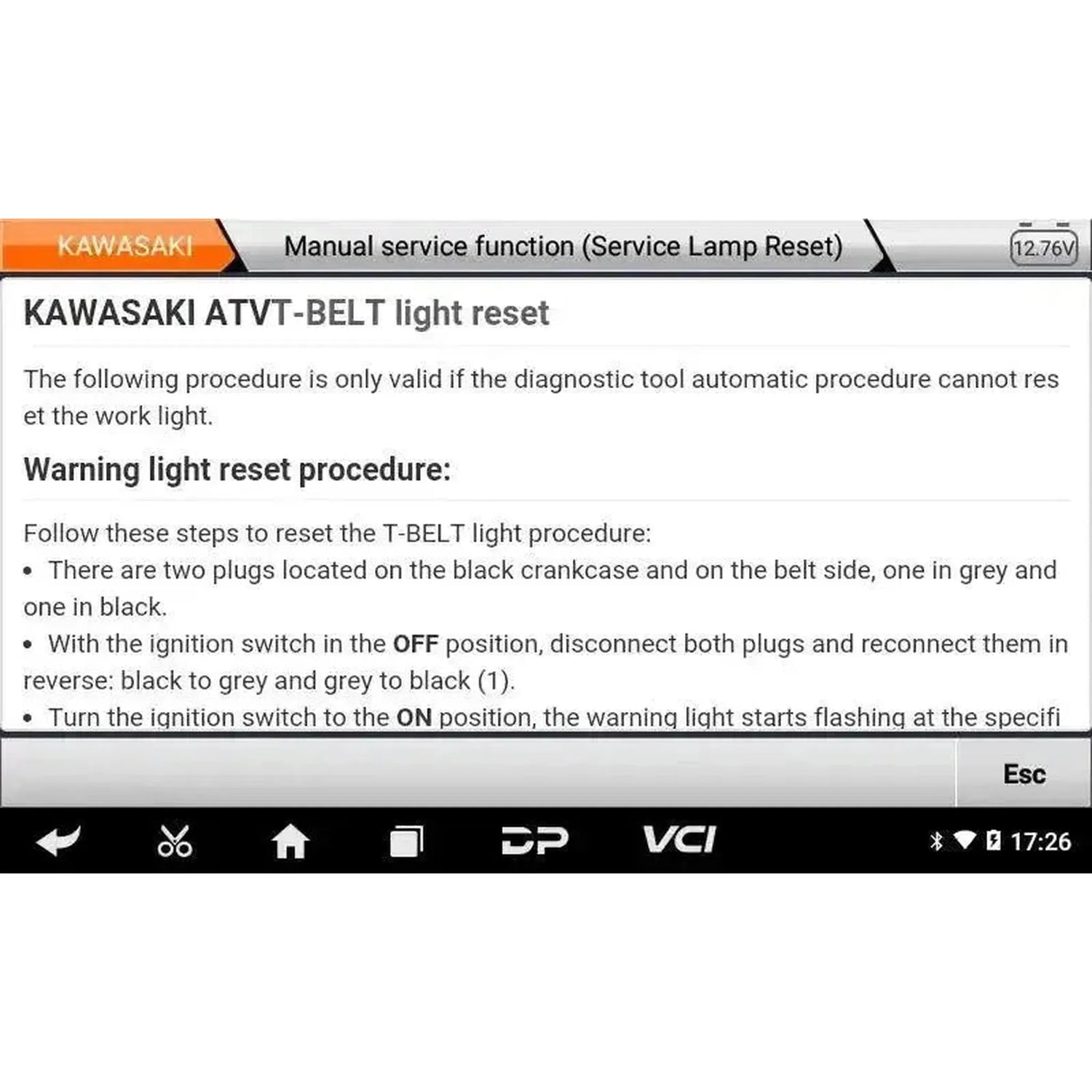

Szerviz- és karbantartási funkciók

Az elérhető funkciók a jármű márkája, modellje és gyártási éve szerint különböznek.

Motor és hajtáslánc

• Olajszolgáltatás visszaállítása: A karbantartási intervallum visszaállítása az olajcsere után.

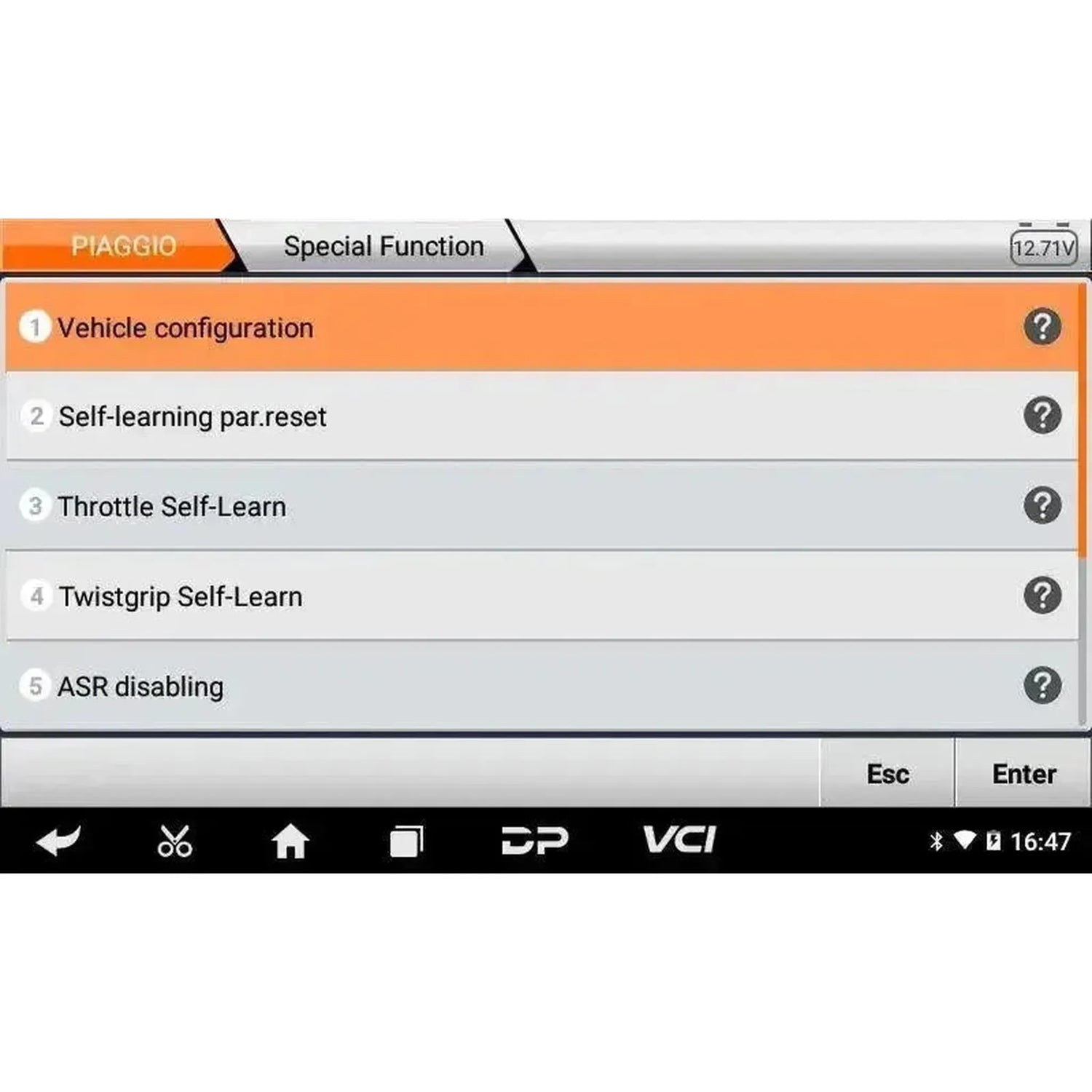

• Gázkarima tanítása: Az elektronikus gázkarima alaphelyzetét tanítsa be a tisztítás vagy csere után.

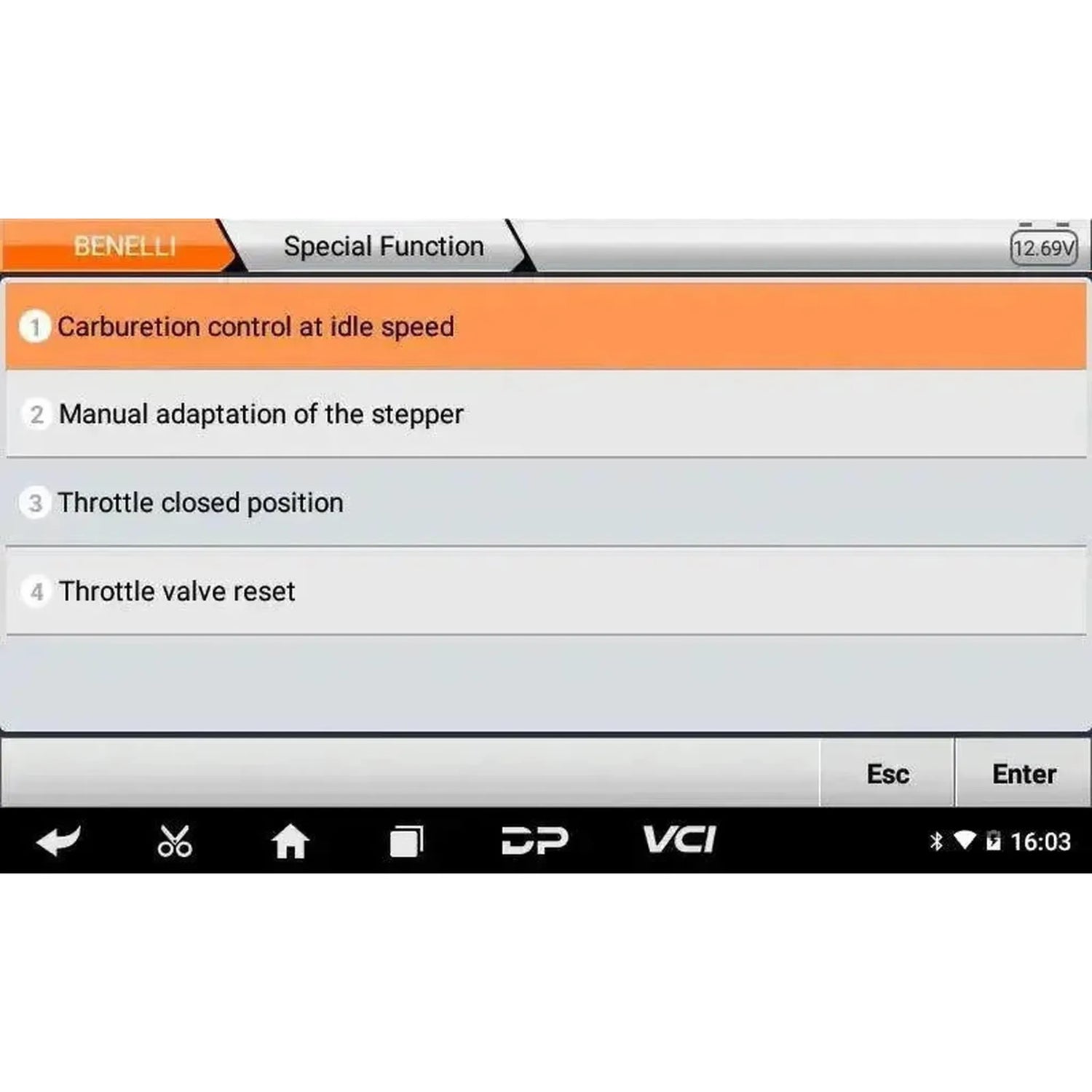

• Üresjárati fordulatszám tanítása: A lemaradt fordulatszámot kalibráljon az inlakarcsozás utáni karbantartás után.
• CO-beállítás: Állítsa be a CO-százalékot a helyes keverékarányhoz és emissziós értékekhez.
• Levegő-üzemanyag arány alaphelyzetbe állítása: A motorvezérlés adaptív értékeinek visszaállítása.
• Lambda-szonda adaptáció alaphelyzetbe állítása: A megtanult korrekciós értékek törlése a szonda cseréjét követően.
• Motoradaptáció alaphelyzetbe állítása: Az általános megtanult értékek törlése javítás vagy alkatrész csere után.

Váltómű, fékek és egyéb

• Váltómű-adaptáció alaphelyzetbe állítása: A váltóvezérlő modul megtanult kapcsolási értékeinek visszaállítása.

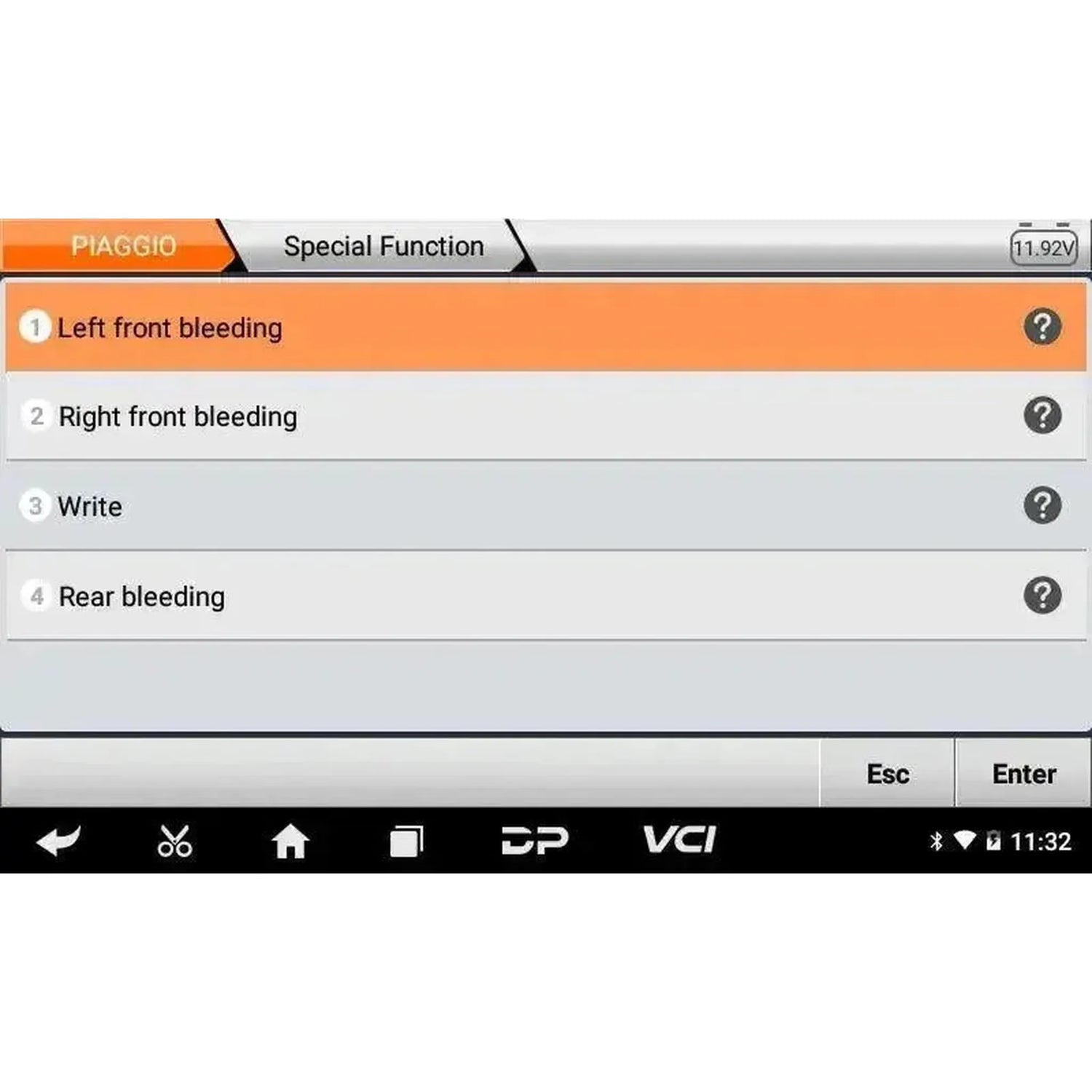

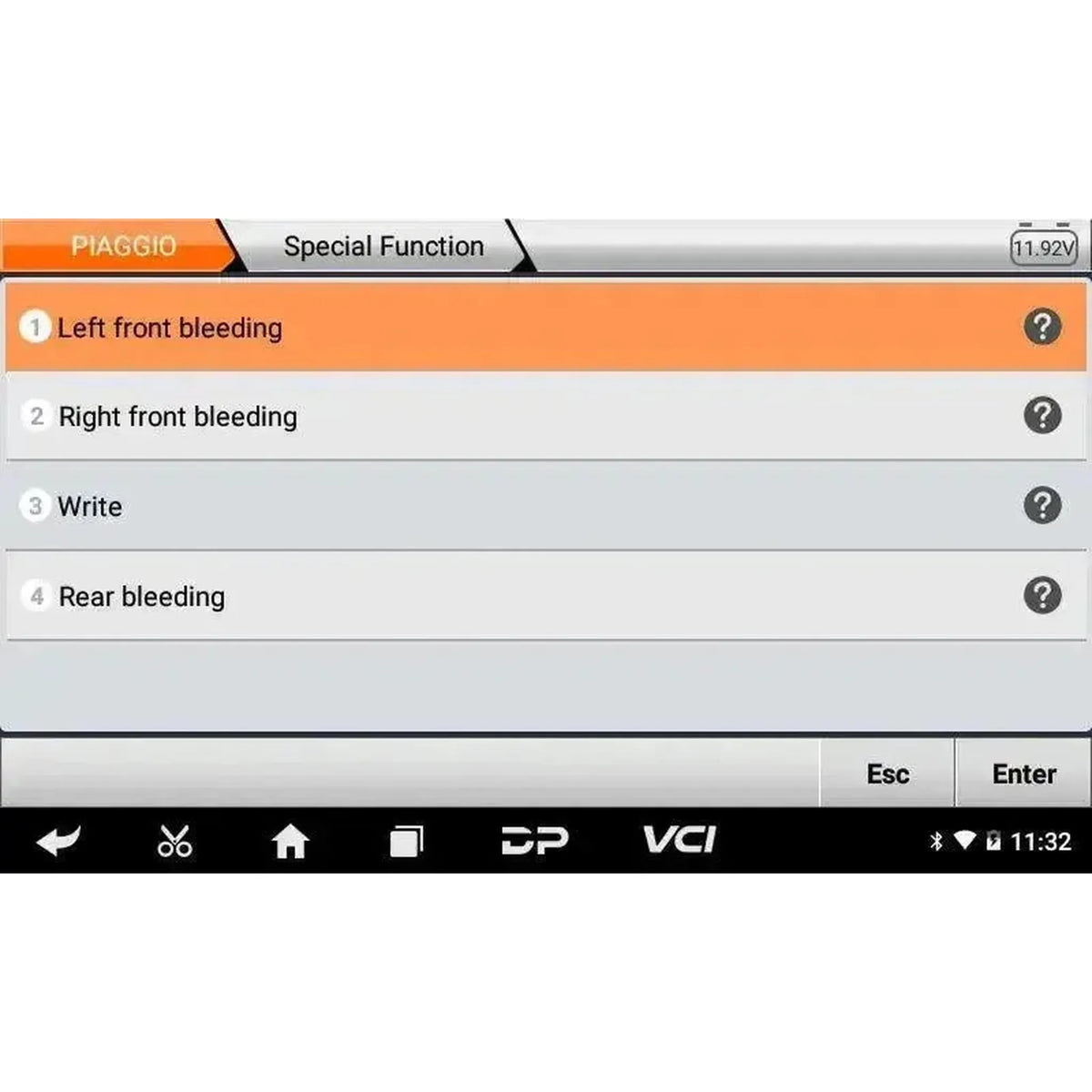

• ABS légtelenítés: Az ABS-pumpa vezérlése a fékhálózat légtelenítéséhez karbantartás után.
• Gumiabroncs-nyomásrendszer alaphelyzetbe állítása: A TPMS visszaállítása azokon a motorkerékpáron, ahol jelen van.
• Kilométer-teljesítmény korrekciója: A tárolt érték módosítása támogatott modelleknél.
• EOL-mód: End-of-Line eljárások végrehajtása támogatott vezérlőmodulok esetén.
• Számítógép memória törlése: A vezérlőmodulból tárolt adatok eltávolítása tiszta kiinduló állapot érdekében.

Támogatott járműmárkák

A márka, modell és gyártási év kombinációja a mérvadó, nem csupán a márka. Az OBDSTAR az MS50 Basic lefedettségét két külön listára osztja fel. Ha egy márka csak a kilométer-teljesítménylista tartalmazza, azt nem tudja teljesen beolvasni. Egyes márkákhoz ráadásul külön diagnosztikai adapter szükséges; lásd az alábbi listákat.

Teljes diagnosztika — motorkerékpár, hógépkocsik, ATV és UTV

Húsz márka, plusz három általános csatlakozási pont.

• Európai: Aprilia, Benelli, Piaggio, Royal Alloy, Vespa
• Ázsiai: Aeon, Bajaj, Hartford, Hero, Honda, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Kínai: Lifan, XGJAO
• Általános csatlakozási pontok: Szabványos OBD, kínai ABS-rendszerek és kínai motorvezérlési rendszerek.

Kilométer-teljesítmény igazítása memórialekérésből

Húsz márka, ahol az érték a műszerfal memóriájából beolvasott tartalom alapján kerül beállításra.

• Európai: Aprilia, Benelli, BMW, Cagiva, Ducati, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Vespa
• Ázsiai: Honda, Kawasaki, Kymco, Suzuki, Yamaha
• amerikai: Buell, Harley-Davidson
• Kínai: Haojue
• Általános: Generic

A BMW, Buell, Cagiva, Ducati, Generic, Haojue, Harley-Davidson, KTM, MV Agusta, Peugeot és Triumph kizárólag ezen a listán szerepelnek. Ezekben a márkákban az MS50 Basic nem végez teljes rendszerdiagnosztikát. Ha ezeket a márkákat teljes körűen szeretné diagnosztizálni, nézzen az MS50 STD vagy egy márkára vonatkozó speciális eszköz felé.

Mellékelt adapterek

A csomag az eszköz mellett kilenc csatlakozási adaptert tartalmaz, amely a leggyakoribb csatlakozásokat fedezi le.

• N004 diagnosztikai adapter: Aprilia, Ducati, Honda, KTM, Piaggio, Vespa és Yamaha
• M005 diagnosztikai adapter: Kawasaki
• N012A diagnosztikai adapter: Suzuki
• N015A diagnosztikai adapter: Honda
• M018A diagnosztikai adapter: Yamaha
• N021A diagnosztikai adapter: Aeon, Benelli és különféle kínai márkák
• N026 diagnosztikai adapter: SYM
• N027 diagnosztikai adapter: Kymco és Kawasaki
• N041 OBD-adapter: Motorkerékpárok szabványos Euro 5 6 tűs OBD-csatlakozással

Opcionális adapterek

Azokhoz a márkákhoz és csatlakozásokhoz, amelyek nem szerepelnek a csomagban, külön adapterek kaphatók. Az alábbiakban a legkeresettebbeknek számítanak.

• M002A akku-csatlakozó kábel: Külső tápellátás a diagnosztikai interfészhez vagy a járműhöz.
• M006, M008 és M009: Kawasaki modellek nem szabványos diagnosztikai porttal.
• M013: Lifan és Suzuki.
• M014 és M023: Suzuki.
• M020: Aeon és Benelli.
• M022A: Benelli.
• M024 és M026: SYM.
• M025: Motorkerékpárok szabványos 16 tüskés OBD-II porttal.
• M028: PGO — a szoftver támogatja, de az adapter nem része a csomagnak.
• M029 és M061: Yamaha.
• M030: Hartford — a szoftver támogatja, de az adapter nem része a csomagnak.
• M046: Benelli ABS-rendszer.
• M047: Vespa.
• M048: Aprilia.
• M052 és N052: Royal Enfield.
• M055: Honda.
• M056: Kymco.
• N001 konverter: Motorkerékpárok ROJO vagy AVIC EFI rendszerrel.

Licenc

• Érvényességi idő: Egy év az eszköz első regisztrációjától.
• Mit tartalmaz az frissítés: Új modellek, a meglévő márkák bővítése, további szerviz- és kódolási funkcionalitások és javítások.
• Aktív licencre van szükség: A legújabb járműszoftverhez, WiFi-n keresztüli frissítésekhez és a távolsági támogatáshoz.
• Lejárat után: Az eszköz az utoljára telepített verzióval működik; új frissítések csak a licenc megújítása után érhetők el.

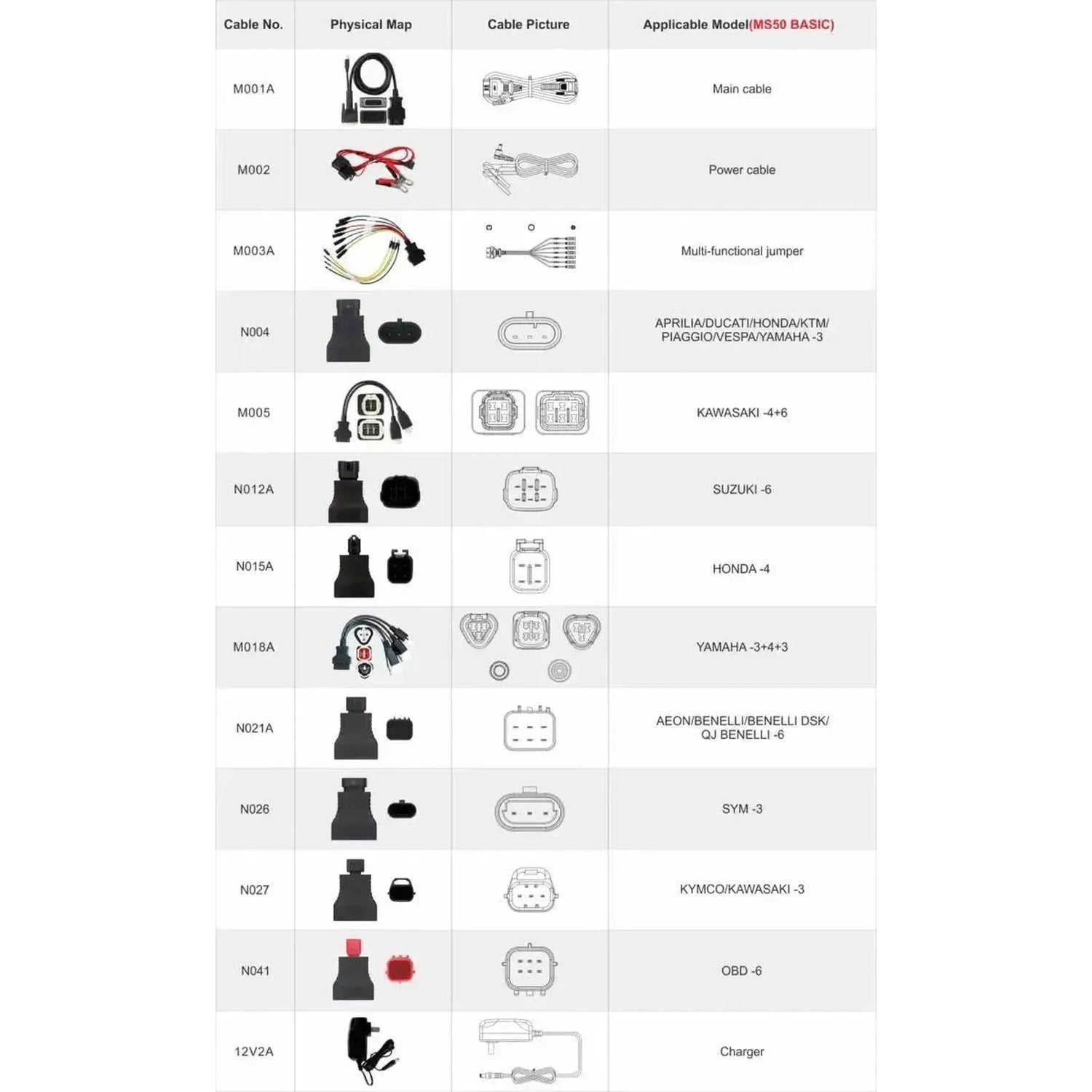

Csomag tartalma

• 1x OBDSTAR MS50 Basic olvasóeszköz
• 1x 12V2A töltő
• 1x M001A főkábel
• 1x M002 tápkábel
• 1x M003A multifunkciós jumper kábel
• 1x N004 diagnosztikai adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 diagnosztikai adapter (Kawasaki)
• 1x N012A diagnosztikai adapter (Suzuki)
• 1x N015A diagnosztikai adapter (Honda)
• 1x M018A diagnosztikai adapter (Yamaha)
• 1x N021A diagnosztikai adapter (Aeon/Benelli/különféle kínai márkák)
• 1x N026 diagnosztikai adapter (SYM)
• 1x N027 diagnosztikai adapter (Kymco/Kawasaki)
• 1x N041 OBD adapter
