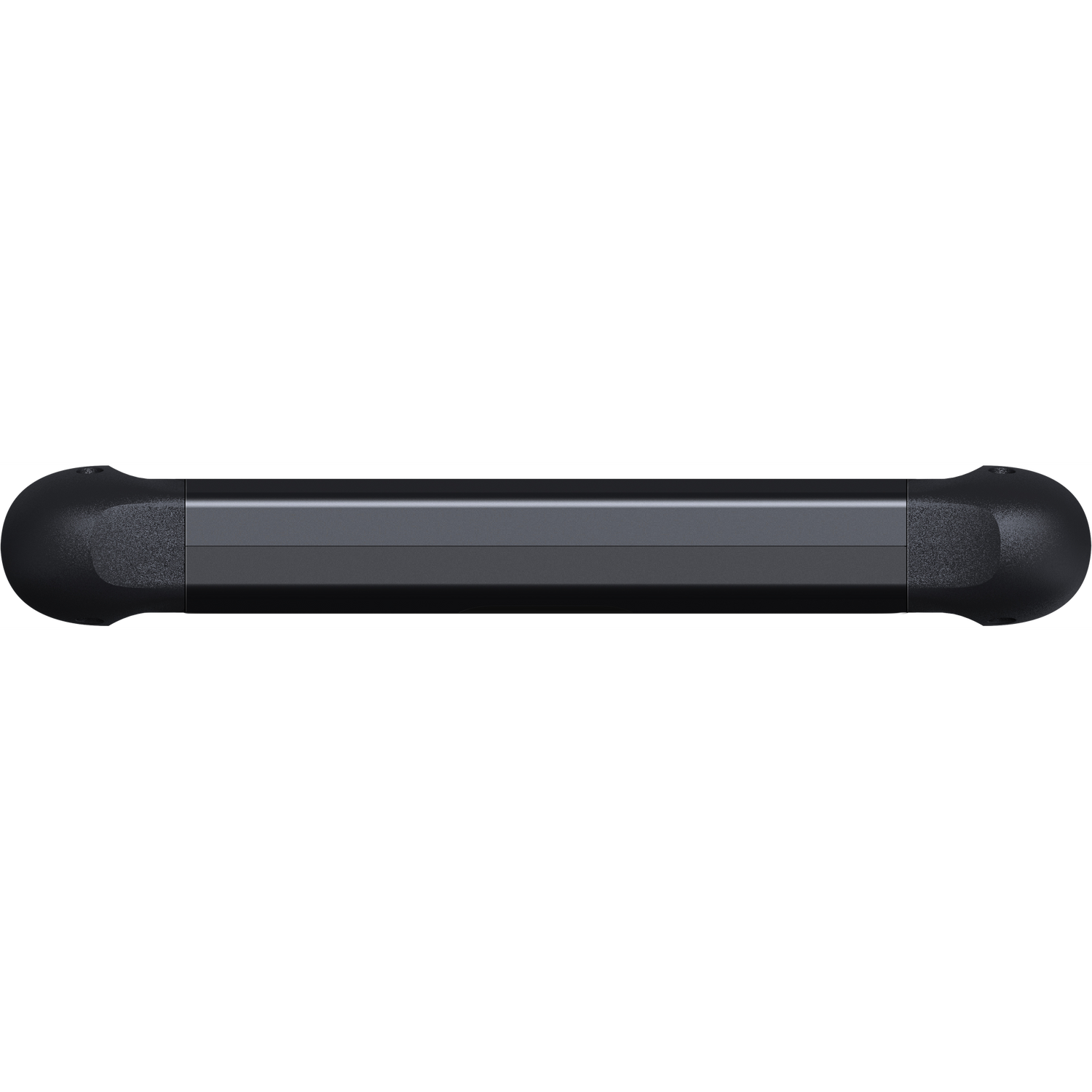

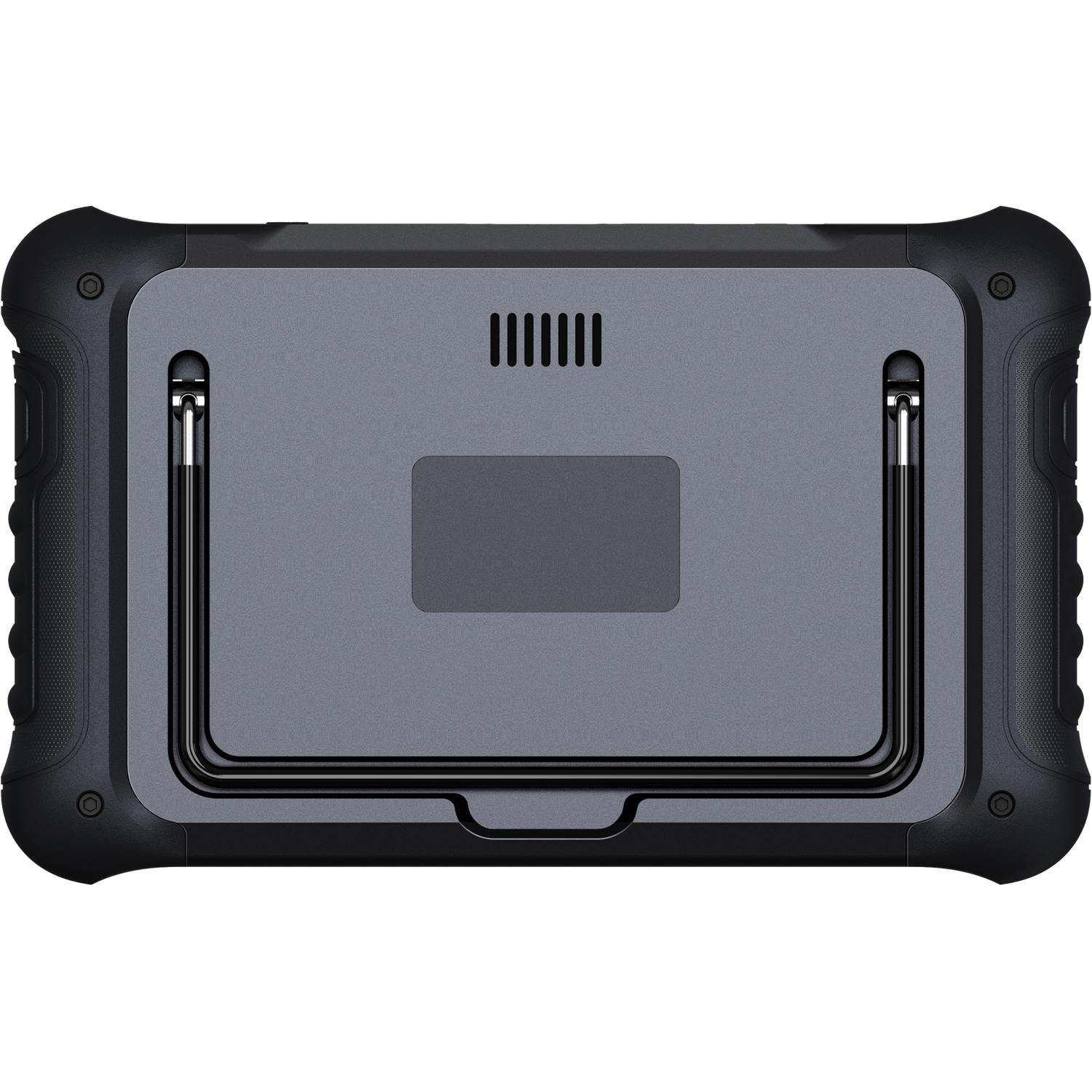

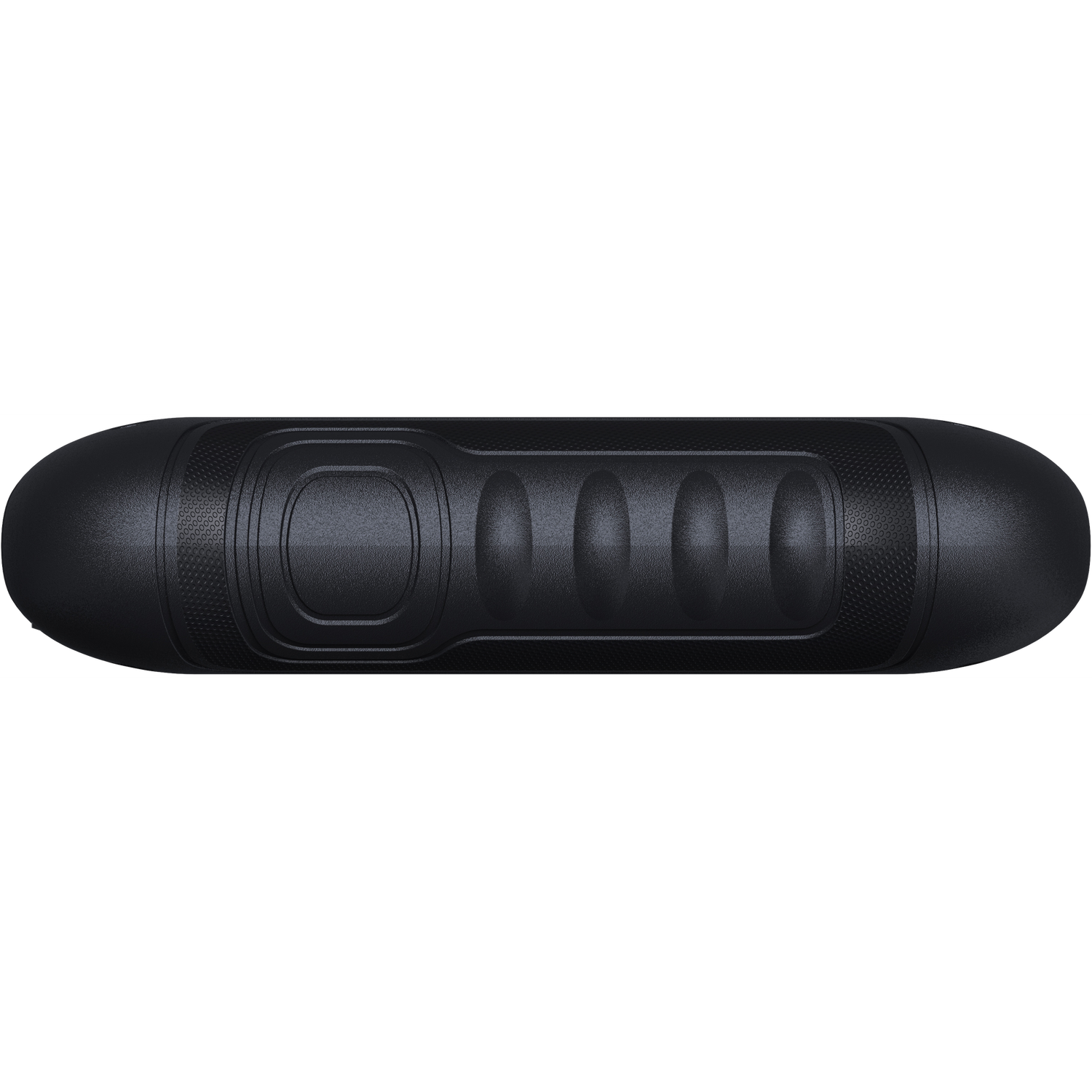

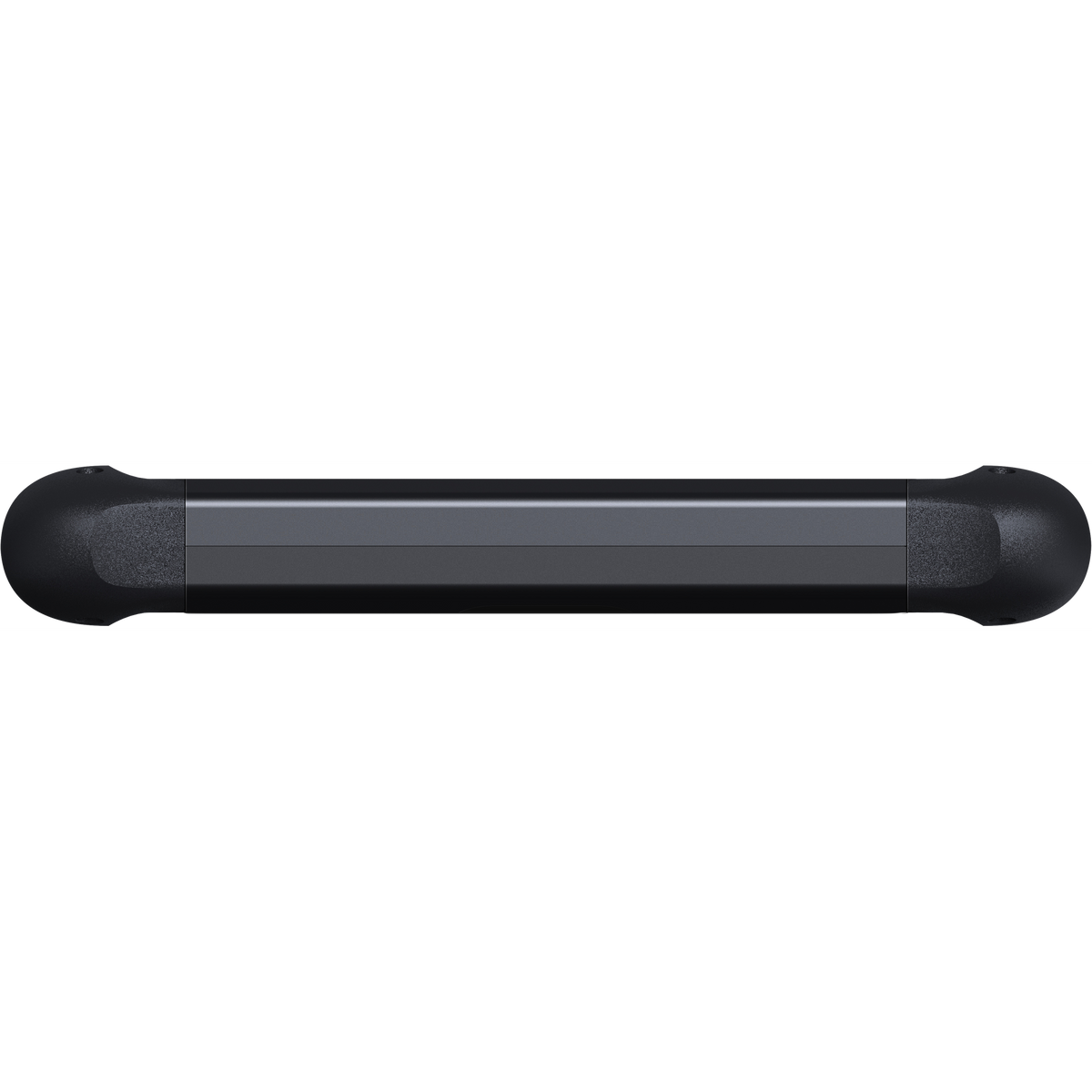

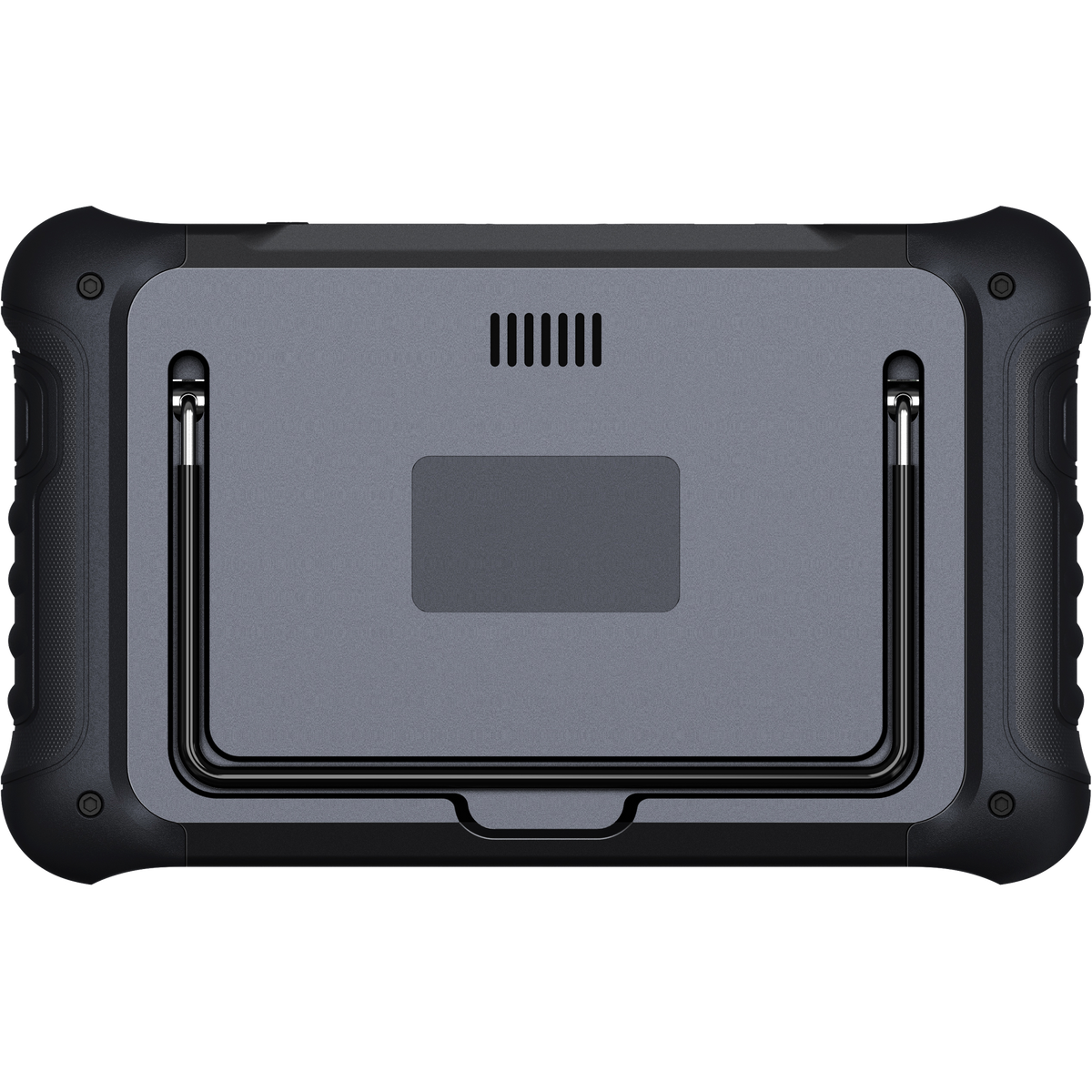

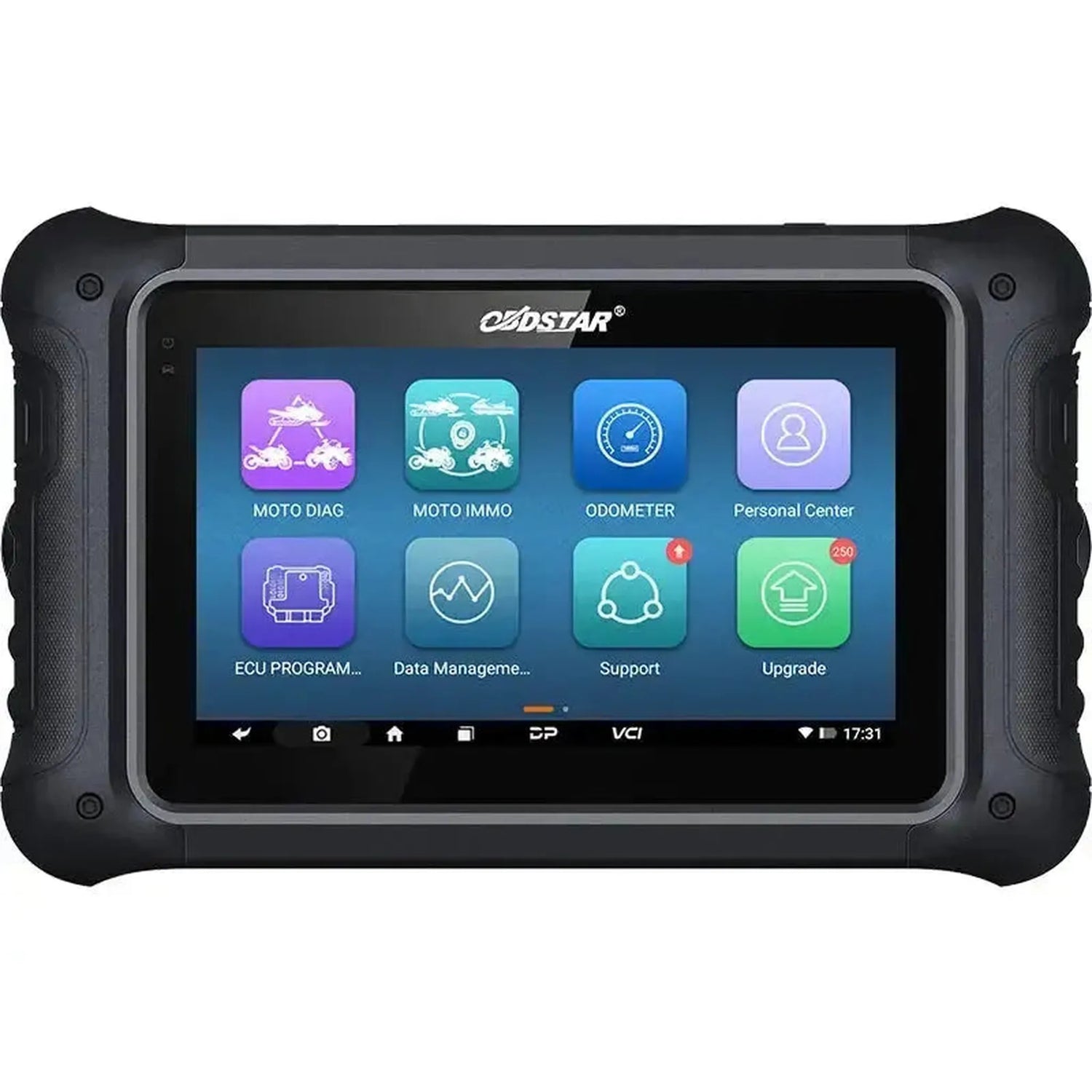

OBDSTAR MS70 | Diagnosztikai eszköz | Motorkerékpár

Diagnosztikai funkciók

Az OBDSTAR MS70 teljes diagnosztikai funkcionalitást biztosít kétkerekűekhez és könnyű szabadidős járművekhez. Az eszköz kommunikál a motorkerékpár ECU-jával, és hozzáférést ad a hibakódokhoz, élő adatokhoz és aktuátor tesztekhez.

• Hibakódok olvasása: A jármű ECU-jában tárolt és aktív hibakódok kiolvasása.
• Hibakódok törlése: Hibaüzenetek törlése az elvégzett javítás vagy ellenőrzés után.
• Élő adatfolyamok: Valós idejű szenzoradata megjelenítése szöveg-, hullámforma vagy műszerdiagram formátumban a célzott hibaelemzéshez.
• Aktuátor tesztek: Komponensek és aktuátorok vezérlése az működés ellenőrzéséhez.
• ECU beállítások: A motormenedzsment ECU beállításainak és paramétereinek módosítása.
• Kódolás: Komponensek és ECU paraméterek kódolása a csere után történő helyes működéshez.
• Automatikus VIN felismerés: A jármű automatikus azonosítása a VIN-szám alapján.
• Lépésenkénti hibamegállapítás: Fokozatos diagnosztikai útmutatás műszaki közlemények és segédadatok mellett.
• Adatrögzítés és lejátszás: Valós idejű adatfolyamok rögzítése és lejátszása a szenzor- és komponenshiák lokalizálásához.

Szerviz és karbantartási funkciók

Az MS70 több szolgáltatási és karbantartási funkcióját támogatja a motorkerékpároknak és hasonló járműveknek. A funkciók elérhetősége márka, modell és gyártási év szerint eltérő lehet.

Motor és hajtáslánc

• Olajszerviz visszaállítás: A karbantartási intervallum visszaállítása az elvégzett olajcsere után.
• Üresjárati fordulatzám beállítása: A motor helyes üresjárati fordulatszámának beállítása.
• Gázpedálpozíció szenzor visszaállítás: A gázpedálpozíció szenzor kalibrálása csere vagy tisztítás után.
• Adaptív értékek visszaállítása: A tanult adaptációs értékek törlése a motormenedzsment ECU-ból.
• Levegő-üzemanyag arány visszaállítás: Az A/F értékek visszaállítása a helyes keverékszabályozáshoz.
• CO érték beállítása: A CO érték módosítása az emissziós szabályozáshoz és beállításhoz.

Fék- és stabilitási rendszerek

• ABS fékezési rendszer légtelenítése: A légtelenítési eljárás az ABS rendszerre a fékek karbantartása után.

Elektronikus rendszerek

• ECU visszaállítás: Az ECU visszaállítása az eredeti állapotba javítás vagy csere után.
• Kilométer kalibráció: A km-számlálóhoz kapcsolódó lóverseny beállítása az instrumentális panelben.

Speciális funkciók és lehetőségek

A szokásos diagnosztika mellett az MS70 speciális funkcióval rendelkezik, amely támogatja a diagnosztikai folyamatot, és az eszköz alkalmazható a különféle járműkategóriák számára.

• Lépésenkénti hibamegállapítás: Fokozatos útmutatás a hibaelhárítás és megoldás során.
• Műszaki közlemények: Hozzáférés a műszaki dokumentációhoz és az ismert hibaelhárítási megoldásokhoz.
• Diagnosztikai segédadatok (diag socket): Referencia adatok a diagnosztikai csatlakozók lokalizálásához és értelmezéséhez.
• Többszörös adatfolyam megjelenítés: Adatmegjelenítés szöveg, hullámformás diagram vagy műszerdiagram formátumban.
• EOL mód: End-of-Line funkcionalitás az összeállítás utáni eljárások számára.
• Transmissió memória visszaállítás: A tárolt adatok törlése a váltó vezérlésében.
• Számítógép memória törlése: A jármű számítógépében tárolt adatok teljes törlése.
• ECU programozás: Az ECU modulok programozása és újraprogramozása.
• Külső műszaki támogatás: Az OBDSTAR technikusainak távolról történő támogatása internetes csatlakozáson keresztül.
• Egykattintásos szoftverfrissítés: A szoftver frissítése WiFi-kapcsolaton keresztül, további lépések nélkül.

Támogatott járműmárkák

Az MS70 számos motorkerékpár-, robogó- és szabadidős jármű márkát támogat különböző régiókból.

• Európai: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, HM, Husqvarna, KTM, Moto Guzzi, Peda Motor, Peugeot, Piaggio, RBS, Rieju, Royal Alloy, Triumph, Vespa
• Ázsiai: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, WYhonda, XGJAO, Yamaha
• Amerikai: BRP, Harley-Davidson, Indian, Polaris, Victory
• Kínai: CFMOTO, Haojue, Linhai, QJBENELLI, Shineray, Zontes

Opcionális kiegészítések és bővítések

Az MS70 különféle márkaspecifikus diagnosztikai adapterekkel bővíthető, hogy csatlakozzon a különféle motorkerékpárgyártók eltérő diagnosztikai csatlakozóihoz.

Hardver modulok és kiegészítők

• M008 Diagnosztikai adapter (Kawasaki): Átalakító kábel az uitleesapparaat csatlakoztatásához a Kawasaki motorkerékpárok specifikus diagnosztikai portjához.
• M009 Diagnosztikai adapter (Kawasaki): Diagnosztikai kábel specifikus csatlakozóval bizonyos Kawasaki modellek kiolvasásához.
• M011 Diagnosztikai adapter (Kawasaki): Adapter a diagnosztikai készülék csatlakoztatásához a különféle Kawasaki motorkerékpárok 6-tüskés diagnosztikai csatlakozójához.
• M013 Diagnosztikai adapter (Lifan/Suzuki): Átalakító kábel a specifikus Lifan és Suzuki motorkerékpárok diagnosztikai portjához való csatlakoztatáshoz.
• M014 Diagnosztikai adapter (Suzuki): Speciális diagnosztikai kábel Suzuki motorkerékpárok kiolvasásához eltérő csatlakozóval.
• M020 Diagnosztikai adapter (AEON/Benelli/Benelli DSK): Adapter az AEON, Benelli és Benelli DSK márkájú motorkerékpárok ECU-jával való kommunikációhoz.
• M022A Diagnosztikai adapter (Benelli/Benelli DSK): Diagnosztikai kábel a Benelli és Benelli DSK motorkerékpárok specifikus rendszereinek kiolvasásához.
• M023 Diagnosztikai adapter (Suzuki): Átalakító kábel a specifikus 4-tüskés csatlakozót használó Suzuki modellek diagnosztikájához.
• M028 Diagnosztikai adapter (PGO): Adapter kábel a szkenner csatlakoztatásához a PGO robogók és motorkerékpárok diagnosztikai portjához.
• M029 Diagnosztikai adapter (Yamaha): Speciális kábel a különféle Yamaha motorkerékpárok és robogók diagnosztikai portjához való csatlakoztatáshoz.
• M030 Diagnosztikai adapter (Hartford): Diagnosztikai kábel a Hartford motorkerékpárok diagnosztikai csatlakozójához speciálisan tervezve.
• M040 Diagnosztikai adapter (BMW): Átalakító kábel a régebbi BMW motorkerékpárok kerek 10-tüskés diagnosztikai csatlakozójához való csatlakoztatáshoz.
• M043 Diagnosztikai adapter (BRP): Kábel a Bombardier Recreational Products (BRP) járművek 6-tüskés porttal való kiolvasásához.
• M045 Diagnosztikai adapter (Shineray): Átalakító kábel a Shineray márkájú motorkerékpárok diagnosztikai csatlakozójához.
• M046 Diagnosztikai adapter (Benelli-ABS): Specifikus adapter a Benelli motorkerékpárok ABS-rendszerének kiolvasásához.
• M047 Diagnosztikai adapter (Vespa): Diagnosztikai kábel a Vespa robogók specifikus ECU-csatlakozójához való csatlakoztatáshoz.
• M048 Diagnosztikai adapter (Aprilia): Átalakító kábel a különféle Aprilia motorkerékpárok diagnosztikai portjához tervezve.
• M052 Diagnosztikai adapter (Royal Enfield): Adapter az uitleesapparaat csatlakoztatásához a Royal Enfield modellek diagnosztikai csatlakozójához.
• M055 Diagnosztikai adapter (Honda): Átalakító kábel a specifikus Honda motorkerékpárok 16-tüskés diagnosztikai portjához való csatlakoztatáshoz.
• M056 Diagnosztikai adapter (Kymco): Speciális kábel a Kymco motorkerékpárok és robogók eltérő csatlakozóval való diagnosztikájához.
• M061 Diagnosztikai adapter (Yamaha): Átalakító kábel a specifikus Yamaha motorkerékpárok ECU-jával való kommunikációhoz.
• N001 Konverter (ROJO/AVIC EFI System): Konverter a ROJO vagy AVIC EFI-rendszerrel felszerelt motorkerékpárokhoz való csatlakoztatáshoz.
• N043 Diagnosztikai adapter (BRP): Adapter a BRP járművek specifikus 4-tüskés csatlakozóval való diagnosztikájához.
• N052 Diagnosztikai adapter (Royal Enfield): Átalakító kábel a Royal Enfield motorkerékpárok diagnosztikai portjához való csatlakoztatáshoz.

Licencelési információ

Az OBDSTAR MS70 szoftver licencet tartalmaz, amely az aktiválástól számított egy évig érvényes. Ezen időszak alatt a felhasználó hozzáféréssel rendelkezik az OBDSTAR által támogatott összes elérhető szoftverfrissítéshez motorkerékpárokhoz, robogókhoz, ATV-khez és UTV-khez.

• Licenc-időszak: 1 év az eszköz aktiválásától számítva.
• Szoftverfrissítések: A frissítések új motorkerékpárgyártókat és modelleket adnak hozzá, kiterjesztik a diagnosztikai funkciókat, és javítják a meglévő protokoll-támogatást.
• Kiterjesztett funkciók: Az egykattintásos WiFi-frissítések és az OBDSTAR-technikusok által nyújtott külső technikai támogatás aktív licencet igényelnek.
• Licenc lejárta után: A készülék az utolsó letöltött szoftver verzióval továbbra is működik, de új frissítések és online funkciók hozzáférése megújítás nélkül nem érhető el.

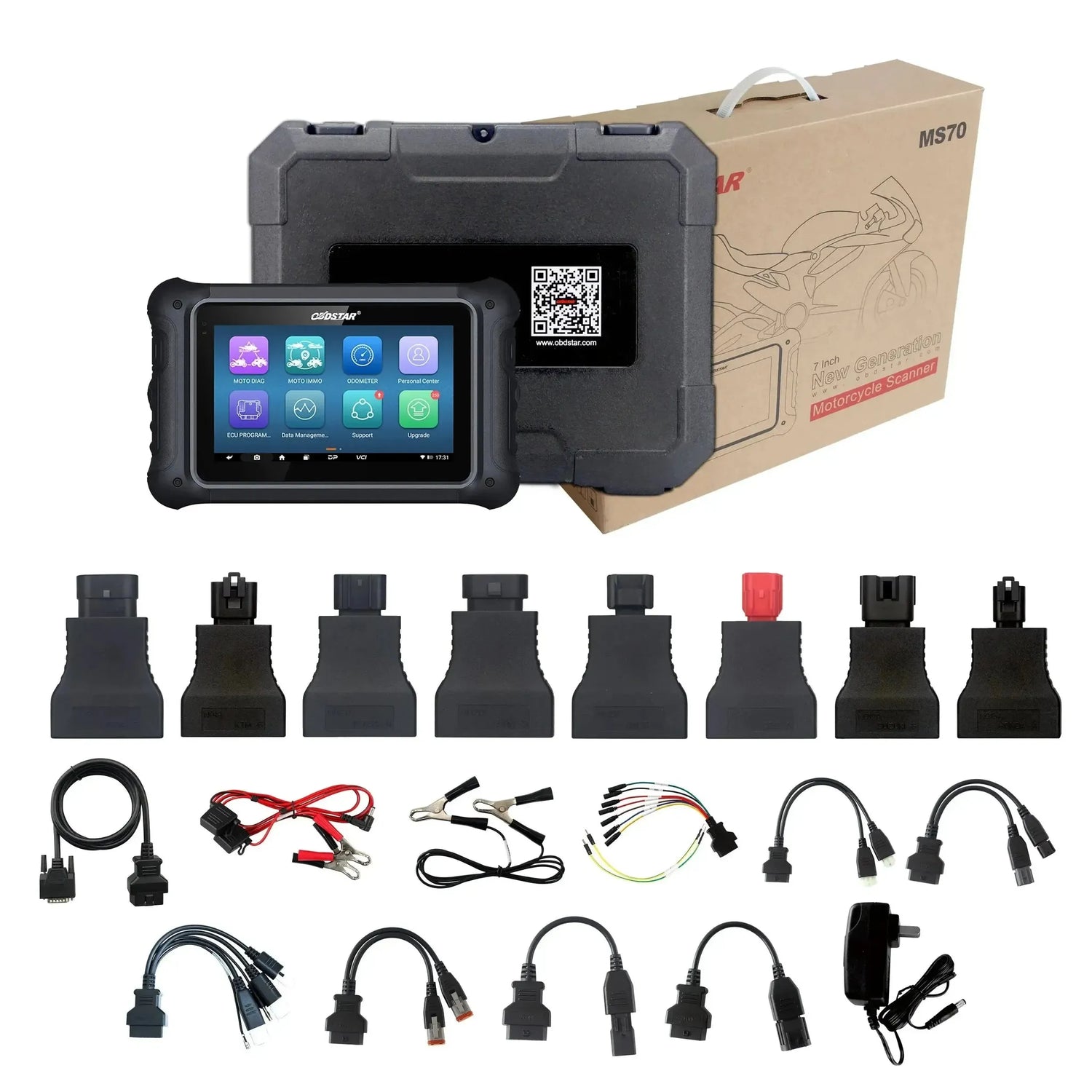

Csomag tartalma

• 1x OBDSTAR MS70 diagnosztikai készülék
• 1x 12V2A töltő
• 1x M001A főkábel
• 1x M002 tápkábel
• 1x M002A föld-kábel
• 1x M003A többfunkciós jumper
• 1x N004 adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 adapter (Kawasaki)
• 1x M006 adapter (Kawasaki)
• 1x N012A adapter (Suzuki)
• 1x N015A adapter (Honda)
• 1x M018A adapter (Yamaha)
• 1x N019 adapter (KTM)
• 1x N021A adapter (Aeon/Benelli/Benelli DSK/Zongshen/Lifan/Xinyuan/Wangjiang/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x N026 adapter (SYM)
• 1x N027 adapter (Kymco/Kawasaki)
• 1x M034 adapter (Harley-Davidson)
• 1x M037 adapter (Ducati)
• 1x N041 OBD-adapter
• 1x M042A adapter (Indian/Victory)
