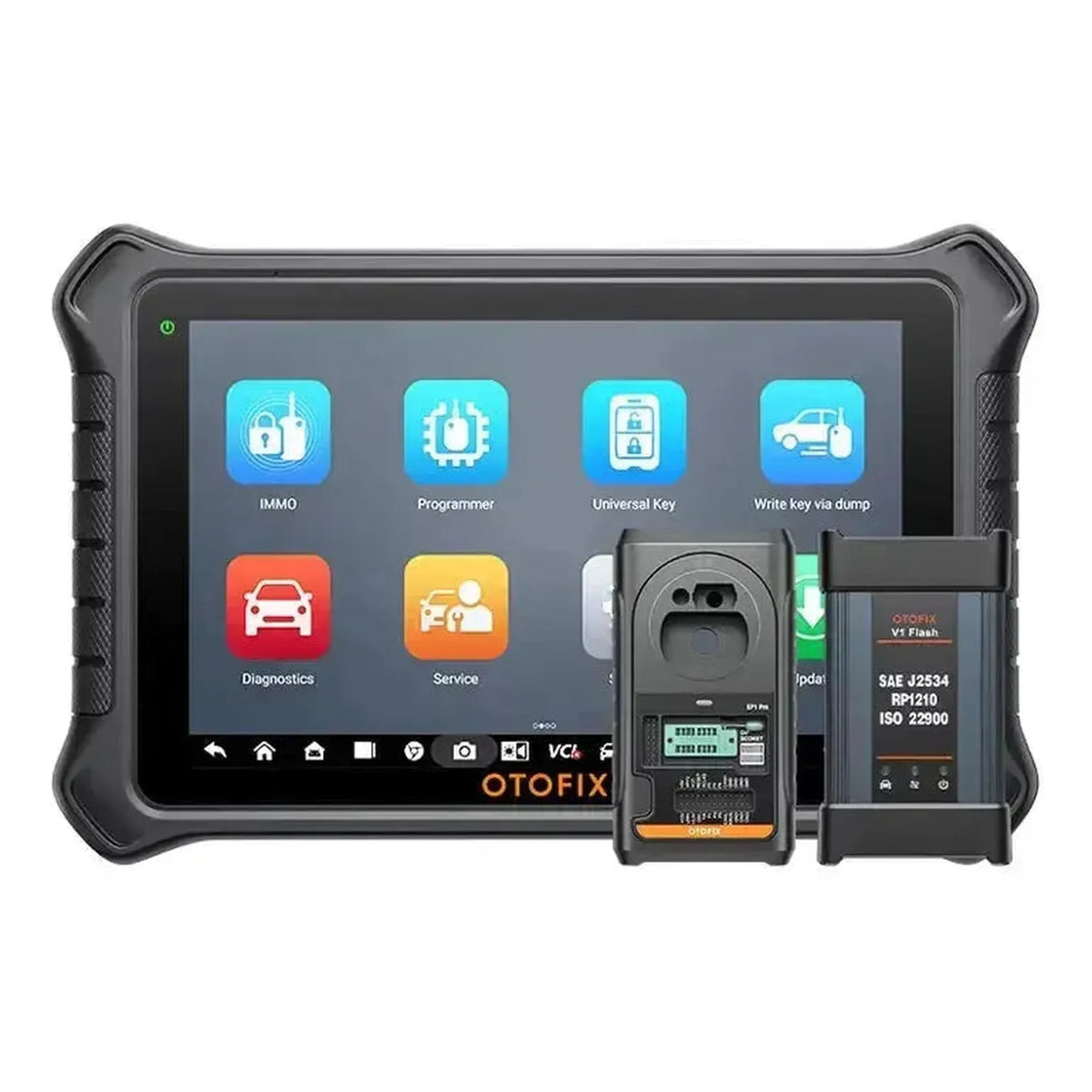

OTOFIX IM2 | Kulcsprogramozó | Autó

Diagnosztikai funkciók

Az OTOFIX IM2 OEM-szintű összes rendszer diagnosztizálást biztosít, amely lehetővé teszi az összes elektronikus járműrendszer kiolvasását és tesztelését. Az AutoVIN felgyorsítja a jármű azonosítását és a rendszerre kiterjedő diagnosztikai vizsgálatok végrehajtását.

• Automatikus VIN: Automatikus járműazonosítás VIN alapján a megfelelő járműprofil gyors kiválasztásához.
• Hibakódok olvasása és törlése: DTC-k kiolvasása és törlése az összes támogatott járműrendszeren.
• Élő adatok: Az érzékelőértékek és paraméterek valós idejű megjelenítése a jármű működése közben.
• Pillanatfelvétel adatok: A hibakód regisztrálásának pillanatában rögzített érzékelőértékekből álló tárolt pillanatképek megtekintése.
• ECU-információ: Az ECU-azonosítás, szoftver verzió és hardver adatok kiolvasása.
• Aktív teszt: A működés ellenőrzésére szolgáló aktuátorok és alkatrészek vezérlése kézi kezelés nélkül.
• Online és offline kódolás: Az ECU beállítások módosítása szerveren alapuló kódolással vagy kézi offline módon (az online kódolás nem érhető el Mercedes-Benz számára).
• ECU-programozás: Offline ECU-programozás, beleértve az üres ECU-k programozását és a meglévő ECU szoftver frissítését.
• Rejtett funkció: Rejtett járműfunkciók aktiválása (nem érhető el Mercedes-Benz számára).
• Irányított funkció: Specifikus javítási eljárások irányított megoldása (nem érhető el Mercedes-Benz, BMW és JLR márkákon).
• DoIP és CAN-FD: Támogatás a modern kommunikációs protokollokhoz (további adapterek szükségesek).

Kulcs- és EEPROM-funkciók

Az IM2 elsősorban kulcsprogramozáshoz és IMMO-munkához lett kifejlesztve. A készülék OBD-eljárásokat és bench-munkát is támogat az XP1 Pro programozón keresztül.

• EEPROM olvasás/írás: EEPROM-adatok olvasása és írása kulcs- és immobilizer-komponensekhez.
• MCU olvasás/írás: Mikrovezérlők olvasása és írása bővített programozási feladatokhoz.
• Motorvezérlő ECU olvasás/írás: Hozzáférés a motor ECU-khoz az adatok kiolvasásához és újraprogramozásához.
• IMMO ECU olvasás/írás: Immobilizer ECU-k olvasása és írása a kulcsprogramozáshoz és -visszaállításhoz.
• IMMO ECU visszaállítás és adaptálás: Az eredeti IMMO-adatok törlése és egy helyettesítő IMMO-komponens aktiválása.
• IMMO ECU frissítés és kódolás: Az adaptációk, párosítás és az IMMO-rendszerek testreszabásának végrehajtása.
• IMMO adatok biztonsági mentése és helyreállítása: IMMO-adatok biztonsági mentésének készítése a kulcsprogramozás előtt és szükség szerint visszahelyezése.
• PIN/CS kód olvasása: PIN- és CS-kódok kiolvasása az összes eredeti kulcs elvesztésekor.
• Kulcs hozzáadása és kulcs tanulása: Extra kulcsok hozzáadása vagy meglévő kulcsok cseréje OBD vagy bench segítségével.
• Kulcs generálás: Immobilizer adatok generálása új pengés vagy okos kulcshoz.
• Kulcs törlése: Már nem szükséges kulcsok eltávolítása a rendszerből.
• Távirányító tanulása: Helyettesítő távirányítók generálása az eredeti elvesztésekor.
• Univerzális kulcsadatok detektálása: Univerzális kulcsok kulcsadatainak detektálása.
• Kulcs írása ECU-ba programozóval: Kulcs írása az ECU-ba a programozó segítségével.
• Kulcs zárolásfeloldása: Használt kulcsok feloldása az újrahasználathoz.
• Frekvenciadetektálás: Távirányítók frekvenciájának mérése az ellenőrzéshez.
• Chip szimuláció: Kulcscsipek szimulációja (opcionális APB112 szükséges).
• Kulcs írása memóriadumpból: Kulcs írása az EEPROM-dump alapján.
• Távirányító tanítása: Távirányítók beépítése és tanítása a járműhöz.

Szerviz és karbantartási funkciók

Az OTOFIX IM2 több mint 40 szerviz- és karbantartási funkciót támogat. Az elérhető funkciók járműmárka, típus és gyártási év szerint eltérhetnek.

Motor és hajtáslánc

• Olajszolgáltatás alaphelyzetbe állítása: A szervizindikátor alaphelyzetbe állítása olajcsere után.
• Szénszűrő regeneráció: A DPF-regeneráció kényszerítése a szénlerakódás csökkentésére.
• Utókezelési rendszer alaphelyzetbe állítása: A kipufogó utókezelési rendszer alaphelyzetbe állítása karbantartás után.
• Befecskendezőmodul kódolása: Új befecskendezők kódolása azok egyedi kalibráló értékei alapján.
• Fojtószelep tanítása: A fojtószelep helyzetének beállítása csere vagy tisztítás után.
• Turbo VGT tanítása: A változó turbógeometria beépítése és tanítása.
• EGR-szelep tanítása: Az EGR-szelep helyzetének beállítása csere után.
• Nokkastengely pozíció tanítása: A nokkastengely helyzetének beállítása a motorvezérlőhöz.
• Hengersúly-teszt: A hengerek közötti egyensúly ellenőrzésére szolgáló teszt.
• Levegő-üzemanyag arány alaphelyzetbe állítása: Az levegő-üzemanyag arány adaptációs értékeinek alaphelyzetbe állítása.
• Elektromos vízszivattyú inicializálása: Az elektromosan meghajtott vízszivattyú inicializálása.
• Hűtőfolyadék és hűtőközeg szerviz: Hűtőrendszerek szervizfunkciója.
• Szabályozómodul alaphelyzetbe állítása: A szabályozómodul alaphelyzetbe állítása csere vagy karbantartás után.

Sebességváltó és hajtás

• Sebességváltó kuplung tanítása: A kuplung-adaptáció értékeinek beépítése a sebességváltóban.
• Kuplung tanítása: A kuplung adaptációs eljárása.
• Sebességváltó adaptációs értékek alaphelyzetbe állítása: Az adaptációs értékek alaphelyzetbe állítása a sebességváltó-vezérlésben.

Fék- és stabilitási rendszerek

• Elektronikus parkolófék szerviz: Az EPB megnyitása és lezárása fékszereléshez.
• ABS fékrendszer légtelenítése: Az ABS-rendszer automatizált légtelenítése.
• Fékrendszer légtelenítése: A hidraulikus fékrendszer légtelenítése.
• Szteering szög érzékelő kalibrálása: A szteering szög érzékelő kalibrálása igazítás vagy csere után.

Kormányzás és futómű

• Gumiabroncs nyomásérzékelő alaphelyzetbe állítása: TPMS-érzékelők alaphelyzetbe állítása és beépítése.
• Gumiabroncs méretének módosítása: A gumiabroncs méretének módosítása a járműszoftverben.
• Légrugózás kalibrálása: A légrugózás magasságérzékelőinek kalibrálása.
• Adaptív tempomat kalibrálása: Az ACC-radar vagy érzékelők kalibrálása.

Karosszéria és komfort rendszerek

• Ablakok, ajtók és tetőablak inicializálása: Az elektromos ablakok, ajtók és tetőablak inicializálása.
• Tetőablak inicializálása: A tetőablak inicializálási eljárása.
• Ülés kalibrálása: Az ülésmemória kalibrálása csere vagy javítás után.
• Fényszóró kalibrálása: Az adaptív fényszórók kalibrálása.
• Eső- és fényadaptív szenzor kalibrálása: Az eső- és világítás-érzékelő kalibrálása.
• Klimatizáló szerviz: A klimatizáló rendszer szervizfunkciói.

Elektromos és biztonsági rendszerek

• Akkumulátor regisztrálása: Új akkumulátor regisztrálása a járműrendszerben.
• Légzsák alaphelyzetbe állítása: A légzsák-rendszer alaphelyzetbe állítása aktiválás után.
• Start-stop rendszer alaphelyzetbe állítása: A start-stop rendszer alaphelyzetbe állítása.
• Átjárómodul adatok kalibrálása: Az átjárómodul adatainak kalibrálása.
• FRM modul alaphelyzetbe állítása: A footwell-modul (FRM) alaphelyzetbe állítása.
• Nagyfeszültségű akkumulátor szerviz: A hibrid és elektromos járművek HV-akkumulátorának szervizfunkciói.
• Nagyfeszültségű rendszer feszültség mentesítése: A nagyfeszültségű rendszer biztonságos feszültség mentesítése.
• Rezolver-érzékelő kalibrálása: Az elektromos hajtásláncban található rezolver-érzékelő kalibrálása.

Egyéb szolgáltatási és karbantartási funkciók

• Kilométer-korrekció: A kilométer-állás beállítása az instrumentációs panel cseréje után.
• Nyelv módosítása: A jármű menünyelvének megváltoztatása.
• Szervizhistória visszaállítása: A szervizhistória alaphelyzetbe állítása a járműrendszerben.
• Szállítási mód deaktiválása vagy aktiválása: A szállítási mód be- vagy kikapcsolása.
• Sebességkorlátozó és PTO beállítása: A sebességkorlátozó és hajtásmód-szabályozó konfigurálása.

Speciális funkciók és lehetőségek

A standard diagnosztikai és szervizfunkciók mellett az IM2 számos kiegészítő lehetőséget biztosít, amelyek kibővítik a műhelyi munkafolyamatokat.

• Smart Mode: Lépésenkénti végigvezetés az üresen szerzett kulcsprogramozáson, alkalmas az olyan műszakiaknak, akik kevesebb tapasztalattal rendelkeznek.
• Expert Mode: Közvetlen hozzáférés az egyes IMMO-funkciókhoz, tapasztalt kulcsprogramozási szakemberek számára összetettebb feladatokhoz.
• Remote Expert: Lehetőség egy szakember távolról nyújtott támogatásának fogadására egy feladat során.
• Cloud Report Management: Diagnosztikai jelentések online kezelése és tárolása.
• SCAN VIN és SCAN License: A VIN-szám vagy rendszám letapogatása a gyors járműazonosításhoz.
• Remote Desk: Az eszköz távolról történő elérése támogatás vagy üzemeltetés céljából.
• Data Manager: Mentett járműadatok, jelentések és naplófájlok kezelése.
• MaxiViewer: Funkciók és járműlefedettség referencia dokumentációja.
• MaxiVideo: Opcionális endoszkóp támogatása vizuális megvizsgáláshoz.
• MaxiScope: Opcionális oszcilloszkóp-modul támogatása.

Támogatott járműmárkák

Az OTOFIX IM2 számos járműmárka széles skáláját támogatja különböző régióból. Az egyes márkáknál rendelkezésre álló funkciók a modell és gyártási év függvényében eltérhetnek.

• Európai: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volvo, Volkswagen
• Ázsiai: Acura, Daewoo, Daihatsu, Force Motors, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Amerikai: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

Opcionális kiegészítések és bővítések

Az IM2 opcionális hardver-adapterekkel bővíthető, amelyek a kulcsprogramozási funkciókat specifikus járműmárkákon további szintre emelik.

Hardver modulok és kiegészítők

• GBOX3 Adapter: Adapter a gyorsabb jelszókalkulációhoz és kulcsprogramozáshoz Mercedes-Benz és BMW járműveken.
• APB112 Smart Key Emulator: Modul az autókulcs-chipek emulálásához, dekódolásához és a tekercs-problémák felismeréséhez.
• IMKPA Adapter Kit: 12 adapterből álló szett fejlett kulcsprogramozási funkciókhoz, kompatibilis a Mercedes-Benz, BMW, VW és Audi márkákkal.

Licencelési információ

Az OTOFIX IM2 2 év ingyenes szoftverfrissítésekkel érkezik. Ebben az időszakban új járműprofil, funkciók és protokoll-támogatás adható hozzá online frissítéseken keresztül. A licencperiódus lejárta után meghosszabbítás vásárolható az frissítések továbbra való fogadásához.

• Licencperiódus: 2 év ingyenes szoftverfrissítés a regisztrációt követően.
• Szoftverfrissítések: A frissítések új járműveket és funkciókat adhatnak hozzá.
• Kiterjesztett funkciók: Egyes funkciók aktív licencet igényelnek.
• A licenc lejárta után: Az eszköz általában a meglévő funkciókkal működik tovább.

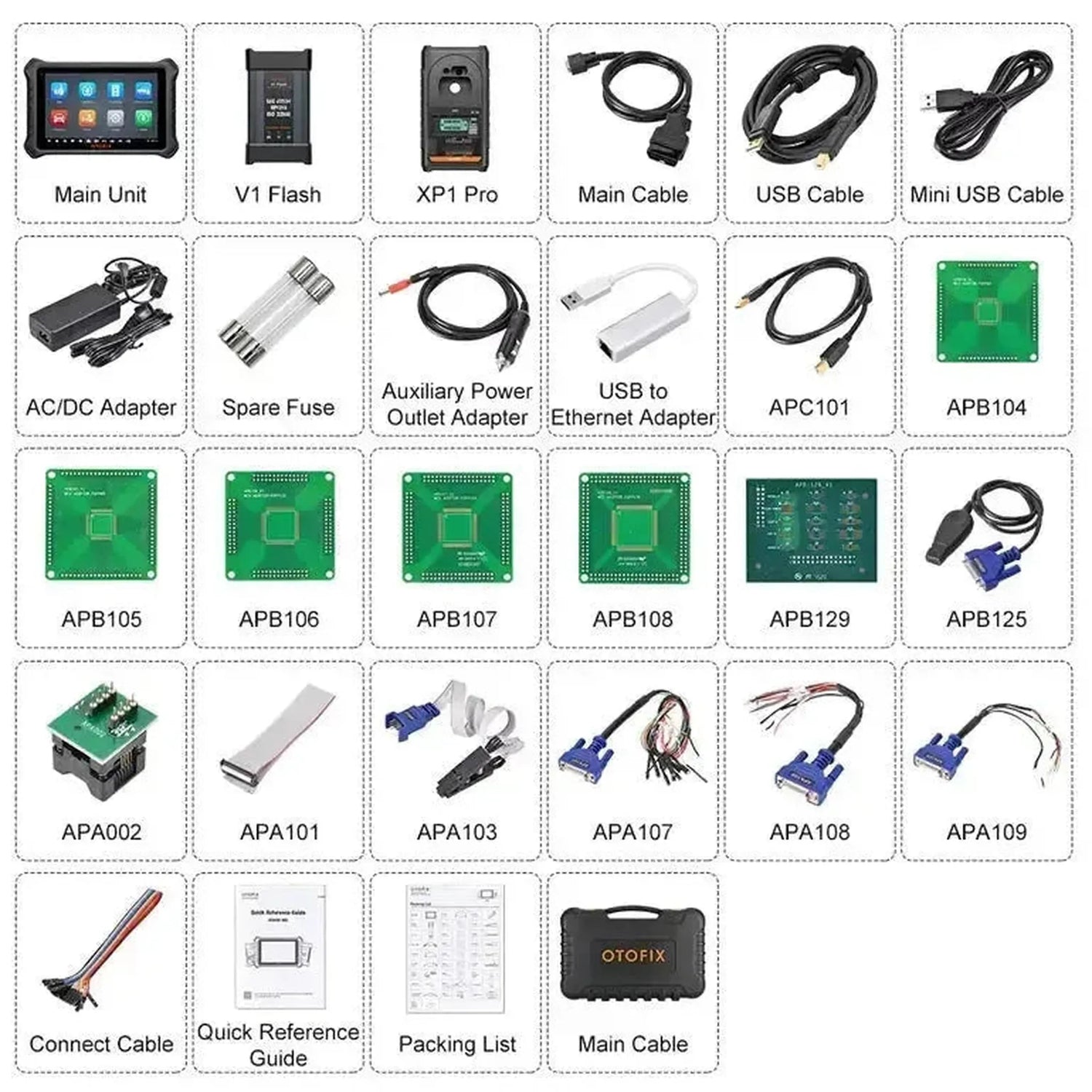

Csomag tartalma

• 1x OTOFIX IM2 kulcsprogramozó
• 1x V1 Flash J2534-interfész
• 1x XP1 Pro kulcsprogramozó
• 1x Főkábel
• 1x USB-kábel (2 m)
• 1x Mini USB-kábel
• 1x AC/DC-adapter (12V)
• 2x Tartalék biztosíték (6x30mm)
• 1x Kiegészítő tápcsatlakozó adapter
• 1x USB-Ethernet adapter
• 1x APC101 (USB-kábel)
• 1x APB104 (MCU_FQFP64)
• 1x APB105 (MCU_FQFP80)
• 1x APB106 (MCU_FQFP112)
• 1x APB107 (MCU_FQFP144)
• 1x APB108 (MCU_FQFP176)
• 1x APB109 (EEPROM adapter)
• 1x APB125 (Mercedes-Benz infravörös gyűjtemény)
• 1x APA002 (EEPROM foglalat)
• 1x APA101 (szignál kábel)
• 1x APA103 (EEPROM kapocs)
• 1x APA107 (ECU kábel)
• 1x APA108 (MCU kábel)
• 1x APA109 (MC9S12 Cable)
• 1x Csatlakozó kábel
• 1x Rövid referencia útmutató
• 1x Csomaglista

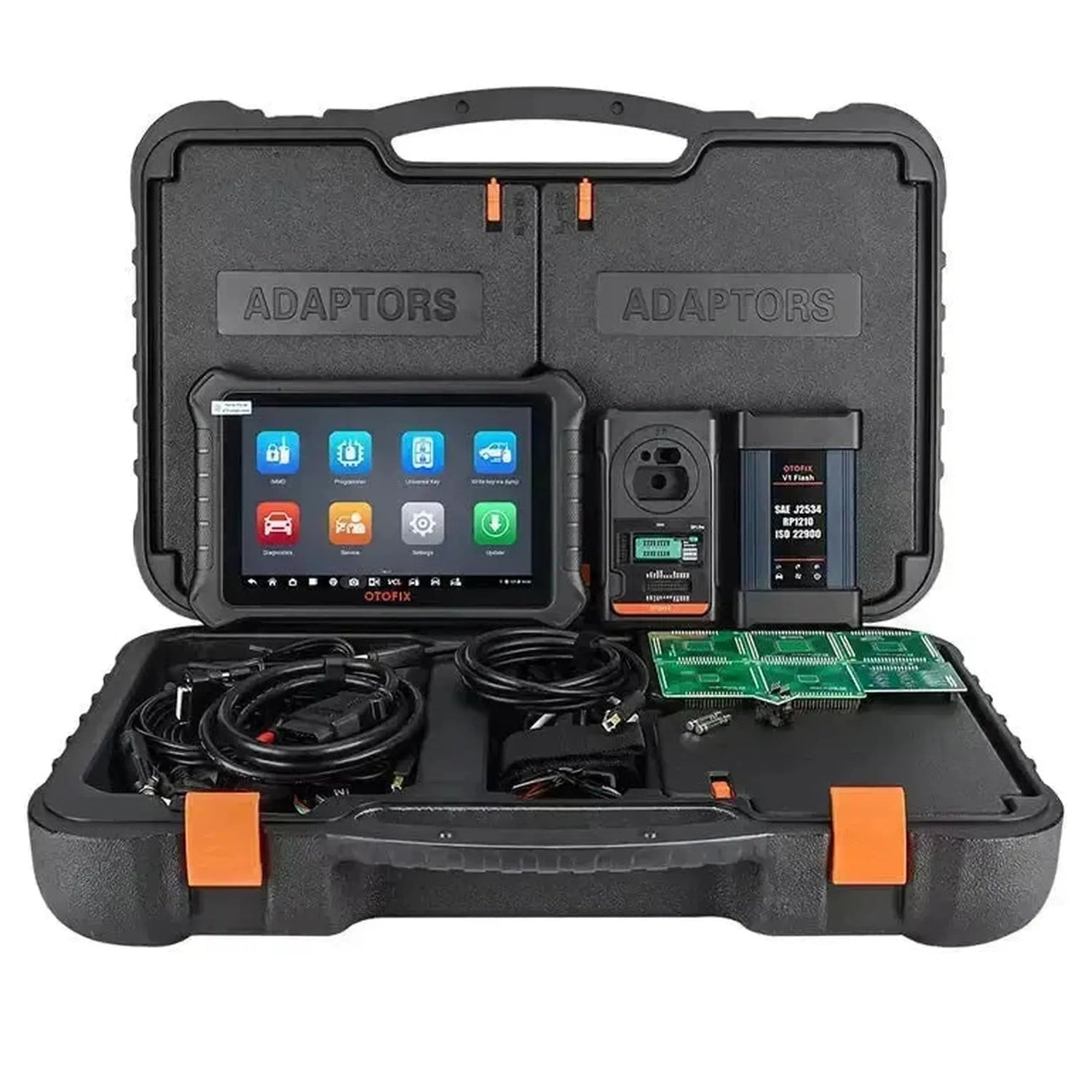

• 1x Hordtáska
