Topdiag | SKU:
B0178
Normál ár
€51,95 áfával
€42,93 ÁFA nélkül
Egységár
Translation missing: hu.products.product.price.unit_price_separator
Nem elérhető

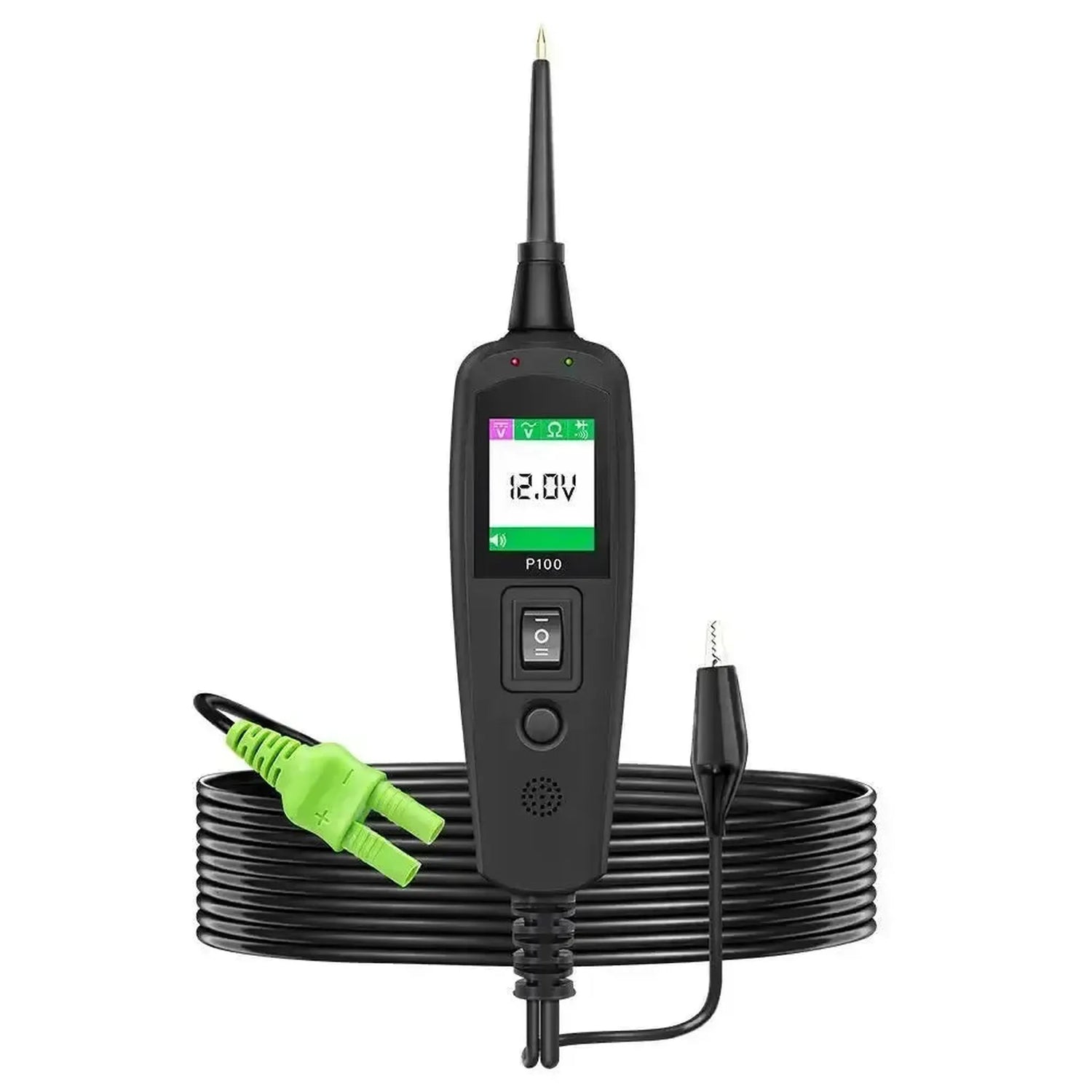

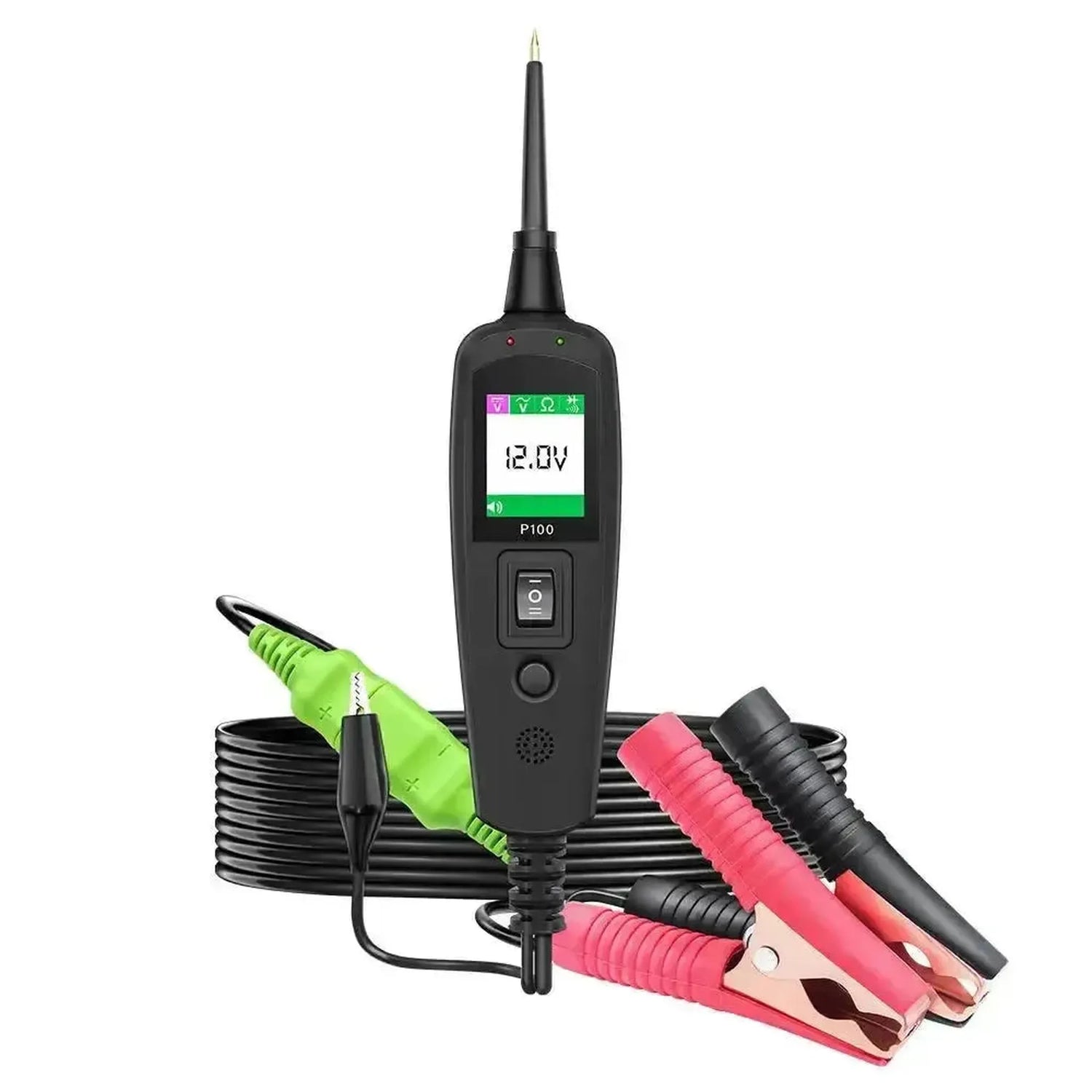

A TopDiag P100 circuittester elektromos rendszerek diagnosztizálására lett tervezve 6 és 30 volt közötti feszültségtartománnyal, így alkalmas 12V személygépkocsikra és 24V haszonjárművekre egyaránt. Az eszköz közvetlenül a jármű akkumulátorából táplálható a mellékelt akkusaruk vagy egy 12V-os szivargyújtó-adapter segítségével. A fizikai csatlakozás a tesztelendő vezetékekhez vagy alkatrészekhez az eltávolítható testsonda segítségével történik. Az elektromos diagnosztika során ezt a típusú mérőműszert elsősorban a feszültségszintek, folytonosság és a plusz illetve föld jelenlétének helyszíni ellenőrzésére használják hibakereséskor.
Használat közben az eszköz aktív diagnosztikai segédeszközként működik, amely szignálokat mér és feszültséget tud szolgáltatni. Az LCD-kijelzőn a szerelő leolvashatja az aktuális értékeket az AC/DC-feszültségről, ellenállásról és diódákról, beleértve a frekvenciát és duty cycle-t váltakozó feszültség esetén. A beépített billenőkapcsolóval az eszköz aktívan plusz vagy föld állapotot tud rákötni egy alkatrészre, például egy hűtőbordára, ablaktörlő-motorra vagy relére, hogy a működést kikényszerítse külső tápforrás csatlakoztatása nélkül. Emellett a rendszer azonnal felismeri, hogy egy vezeték érintésekor plusz, föld vagy szakadás áll-e fenn, színes LED-ek és akusztikus jeladás által, ami egyszerűsíti a vezetékek nyomkövetését és a föld-hibák feltárását.
ELŐNYÖK
✔10 méter hosszú hosszabbító kábel — Eléri az egész jármű hosszát, a motorházat az utánfutó-csatlakozóig, az eszköz mozgatása nélkül.
✔Alkatrészek vezérlése a billenőkapcsolóval — Közvetlenül ráköthet plusz vagy föld állapotot egy fogyasztóra a működés kikényszerítéséhez, külső tápforrás vagy folytonossági kábel nélkül.
✔6V-tól működik — Szélesebb felhasználási kör, mint sok más circuittester amely csak 9V-tól kezd, így klasszikus gépkocsikra és motorokra is alkalmazható.
✔Beépített munkalámpa és kapcsolható hangjelek — Megvilágítja a mérési helyet és hangjelzéssel erősíti meg az eredményt, így nem kell folyamatosan a kijelzőre nézni.
KORLÁTOZÁSOK
✕Soha ne használja vezérlőegységeken és adatvezetékeken — Az véletlen direkt 12V-os tápellátás egy CAN-buszvezetéken vagy érzékelővezetéken végleg megkárosíthatja a vezérlőegységet.
✕Négy mérésmód — Egyenfeszültség, váltakozófeszültség, ellenállás és dióda; hullámforma-elemzéshez vagy áramméréshez amperben egyéb eszközre van szükség.
✕6V és 30V közötti tartomány — A hibrid és elektromos gépkocsik magas feszültségrendszerei kívül esnek az alkalmazási körön.
✕Tápellátás a járműből — Az eszköz nem működik önálló módban; üres akkumulátor esetén külső tápforrás szükséges.
Alkalmazás és működés
A TopDiag P100 számos mérési és tesztmódot biztosít a napi elektromos diagnosztikai munkához.

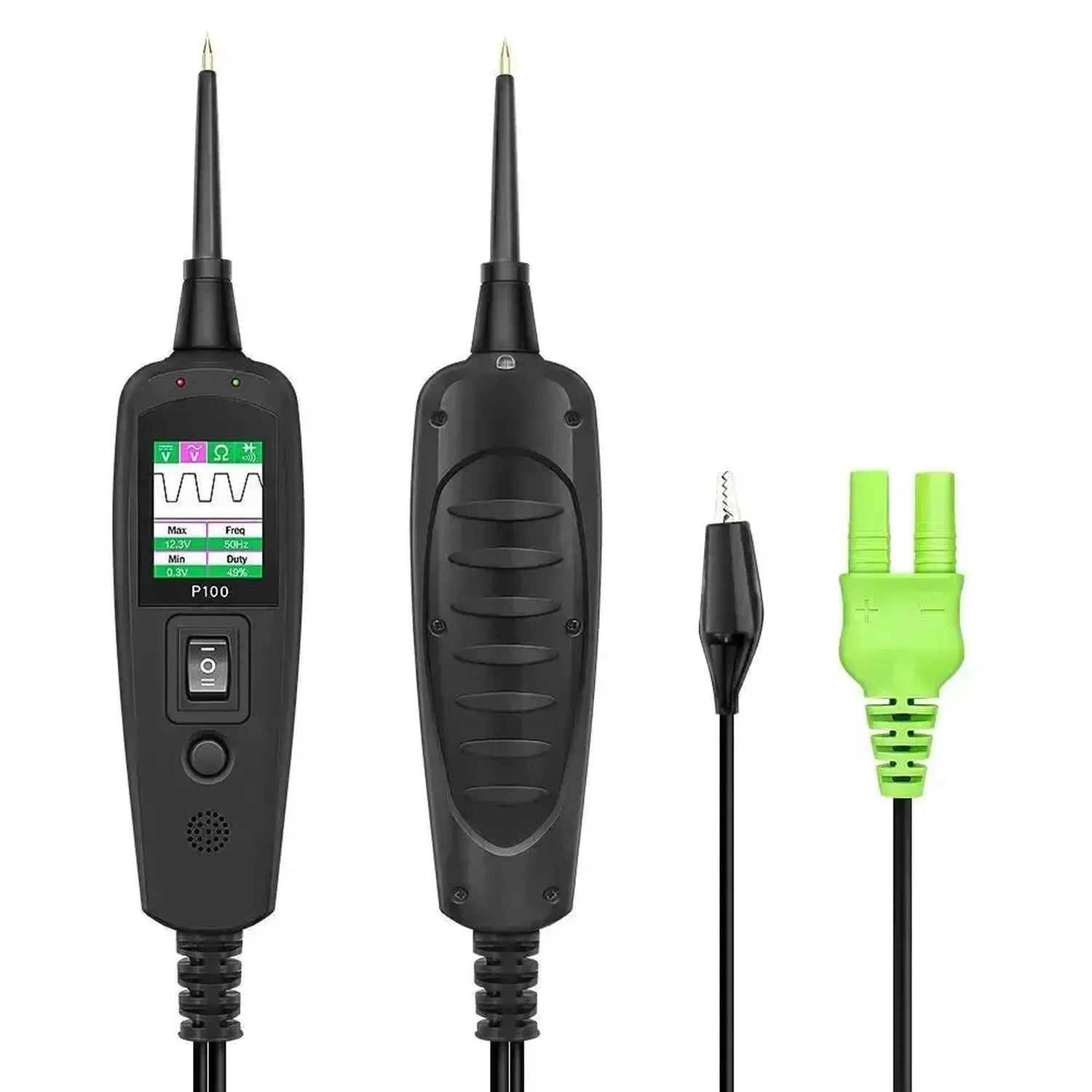

- AC/DC-feszültségmérés: Közvetlenül méri az egyenfeszültséget és váltakozófeszültséget az áramkörben. AC-módban a frekvencia és a duty cycle is megjelenik.
- Ellenállás- és diódavizsgálat: Ellenőrzi a vezeték folytonosságát, beleértve az OL-kijelzést szakadás esetén, és igazolja a dióda helyes vezetési irányát és záróirányú feszültségét az elektromos rendszerben.
- Polaritás-detektálás: Azonnal felismeri, hogy egy érintett vezeték plusz, föld vagy nem kapcsolódott-e be, a házemen lévő piros vagy zöld LED-jelzés által támogatva.
- Föld- és kontaktellenőrzés: Felderíti a gyenge tömegpontokat. Az eszköz figyelmeztető jelet ad magas átmeneti ellenállás esetén a váz felé, bonyolult feszültésgeszt-mérés nélkül.
Speciális funkciók és lehetőségek
Ez a modell aktív tesztlehetőségekkel és integrált védelemmel rendelkezik, amely hatékonyabbá teszi a diagnosztikát és a hibakeresést.
- Alkatrészek aktiválása: Lehetővé teszi a billenőkapcsolóval közvetlenül akkumulátorfeszültséget vagy föld állapotot rákötni egy alkatrészre a működés fizikai ellenőrzéséhez, beépített és leszerelétt állapotban egyaránt.
- Rövidzárlat-védelem: Beépített automatikus áramszakadóval ellátott. Rövidzárlatos áramkör vezérlésénél az eszköz kikapcsol, hogy megvédje a belső elektronikát és a jármű vezetékrendszerét.
- Rövidzárlat nyomkövetése és lokalizálása: Lehetővé teszi a szerelőnek lépésről lépésre ellenőrizni a vezetéket és megtalálni a föld felé vezetett zárás pontos helyét, biztosítékok cseréje nélkül.
- Utánfutó-világítás tesztelése: Funkcionalitást biztosít az utánfutó-csatlakozódóban lévő csatlakozások és vezetékek közvetlenül történő ellenőrzésére plusz és föld szempontjából.

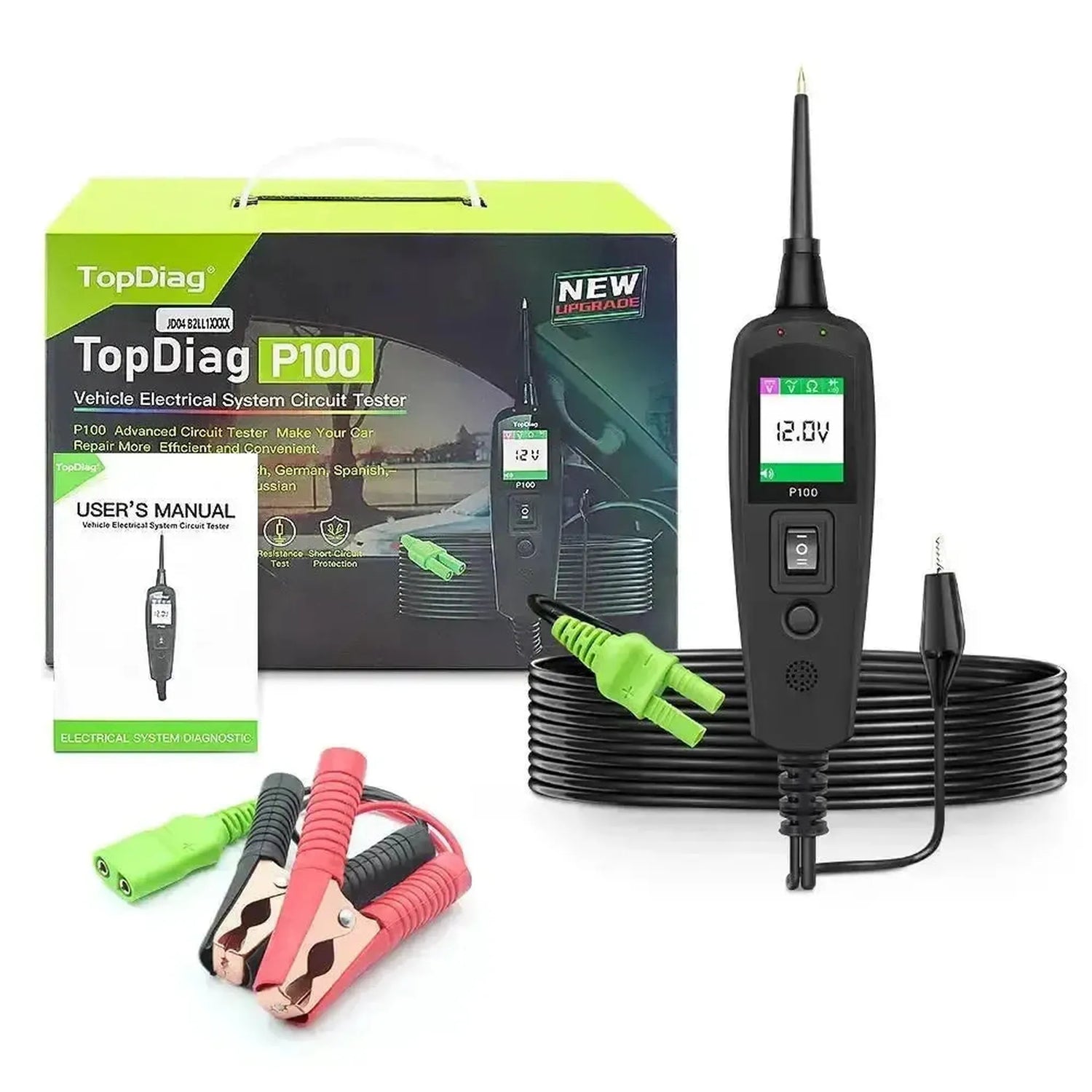

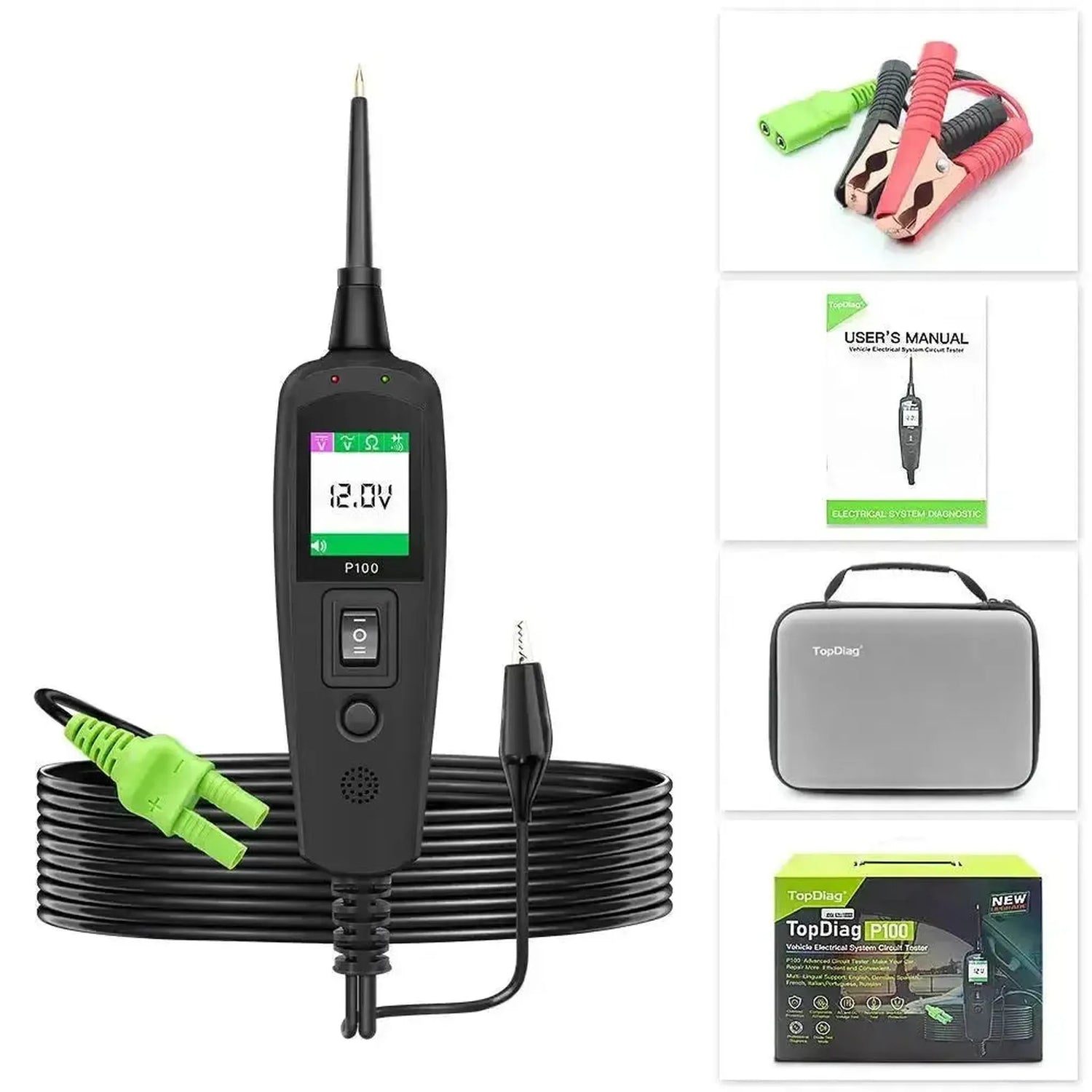

Csomag tartalma
- 1x TopDiag P100 circuittester
- 1x 10 méteres hosszabbító kábel

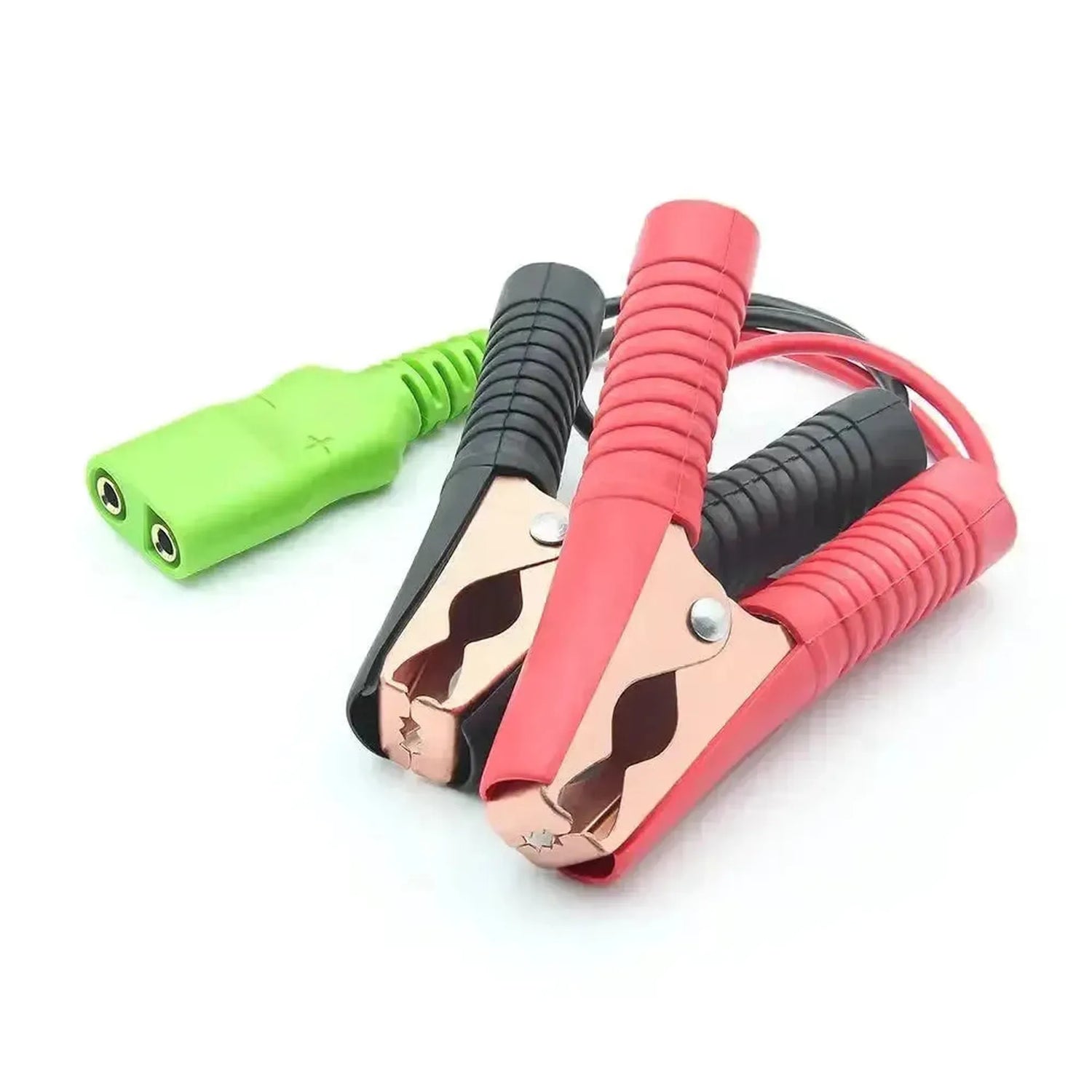

- 1x Akkusaru-adapter kábel
- 1x Szivargyújtó-adapter kábel

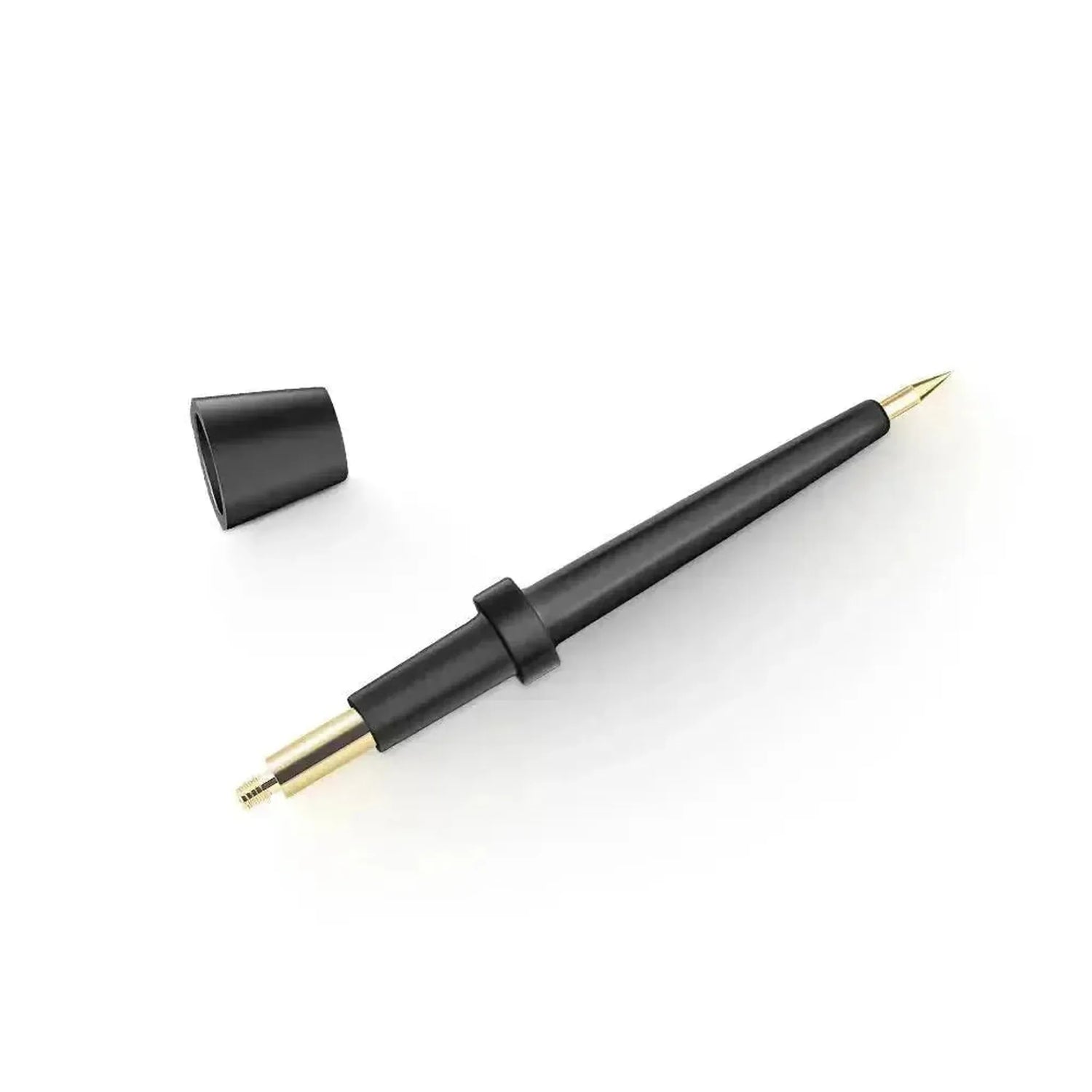

- 1x Eltávolítható testsonda

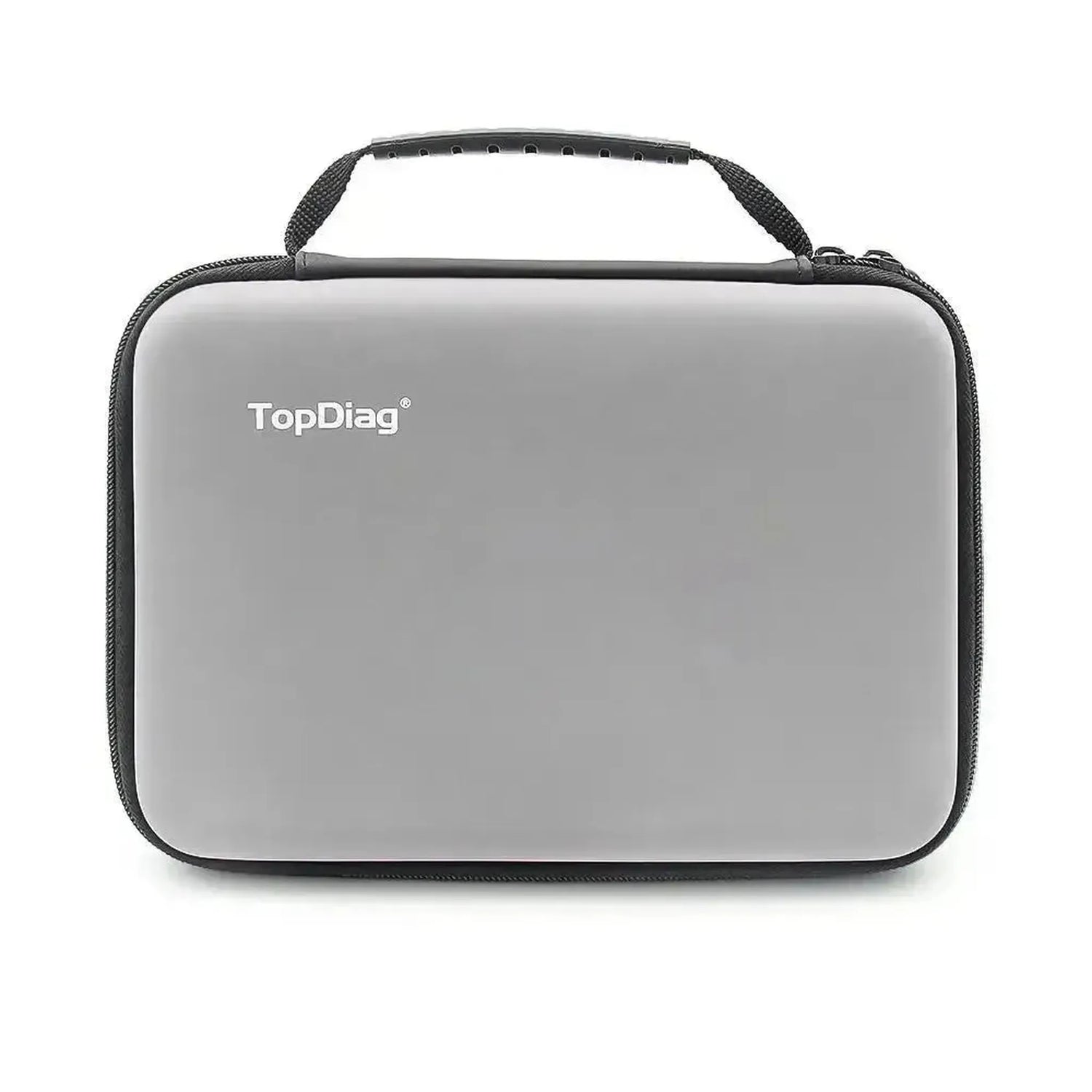

- 1x Műanyag tároló koffer
💡
Érdemes tudni: Rendkívüli körültekintéssel járjon a billenőkapcsolón keresztül alkatrészek aktív táplálásánál, ha a testsonda közel van érzékeny vezérlőegységekhez, érzékelővezetékekhez vagy CAN-busz-kommunikációs vezetékekhez. Ezt az aktiválási funkciót kizárólag aktuátoroknál, például motoroknál, nagy teljesítményű reléknél és világításnál alkalmazza. Az adatvezetékre kerülő véletlen direkt 12V-os táplálás végleg megkárosíthatja az elektronikus vezérlőegységet.
Műszaki adatok
| Specifikáció | Leírás |
|---|---|
| Márka | TopDiag |
| Modell | P100 |
| Kompatibilitás, feszültség | 6V - 30V DC-rendszerek |
| Tesztmódok | Egyenfeszültség, váltófeszültség, ellenállás és dióda |
| Kijelző típusa | TFT-színes képernyő |
| Hosszabbító kábel hossza | 10 méter |
| Védelem | Beépített túlterheltség és rövidzárlat elleni biztosíték |
| Nyelvek | Többnyelvű menü |
| Egyéb jellemzők | Beépített LED munkalámpa és kapcsolható hangjelzés |
| Cikkszám | B0178 |
