A Topdon TopScan Moto 3-in-1 Kabelpakket accessoires egy fizikai bővítőkészlet, melyet különféle motorkerekes járművek diagnosztikájához használnak. A kábelkészlet célja megbízható kapcsolat létesítése egy szabványos 16 pólusú OBD2-diagnosztikai szkenner és a motorkerekes járművek márkaspecifikus adatportjai között. A készlet az adapterkábelek jellemzőjével rendelkezik, amelyekben pontos hardveres tüskekiosztás található a K-line és CAN-bus kommunikációs jelek sikeres irányításához a motorvezérlőegységről (ECU) a teszterhez.
A csatlakoztatáskor a belső vezetékek a járműcsatlakozó specifikus tüskekiosztását mechanikai és elektromosan a szabványosított J1962 OBD2-csatlakozóba alakítják. Ez lehetővé teszi az olvasást, kódolást és hibaüzenet törlést univerzális eszközökkel. Azok a motorkerekes járműrendszerek, amelyek nem szolgáltatnak 12V feszültséget a saját diagnosztikai portjukon, egy 3 pólusú übergangskábellel működnek, amely integrált akkuklemenciákat tartalmaz. Ez a munkaegység feszültségét közvetlenül a járműakkuról szerzi, ami stabil áramellátást biztosít a diagnosztikai teszterhez az aktív diagnosztikai folyamatok során.
ELŐNYÖK
MEGJEGYZÉSEK
Alkalmazások és funkcionalitások
Ez az adapterszett lehetővé teszi az univerzális diagnosztikai berendezések csatlakoztatását zárt, márkaspecifikus motorkerekes járműhálózatokhoz az adatkommunikáció létesítéséhez.
- OBD2 jelkonverzió: A járműcsatlakozó specifikus tüskekiosztását mechanikai és elektromosan a szabványos 16 pólusú női OBD2-kialakításba alakítja, hogy szabványos OBD-dugók csatlakoztathatók legyenek.
- Külső áramellátás: A beépített krokodil-klemenciákon keresztül folyamatos 12V üzemi feszültséget biztosít a csatlakoztatott diagnosztikai teszterhez az olyan régebbi motorkerekes járművek olvasásakor, amelyek nem biztosítanak táplálást a diagnosztikai porton.
- Hardveres protokoll-átvitel: Megkönnyíti a helyes vezeték-elrendezést a kommunikációs jelek, mint például a CAN High, CAN Low és a K-line közötti hibamentes átvitelhez a motorvezérlőegység és a diagnosztikai teszter között.
Speciális funkciók és lehetőségek
A kábelkészlet speciális szerkezeteket tartalmaz a diagnosztikai munkamenetek műhelyi szervezésének hatékonyabbá és biztonságosabbá tételéhez.
- Kombinált Y-kábel kialakítás: A gyakran használt 4 pólusú és 6 pólusú csatlakozókat a Harley-Davidson számára egy átfogó adapterkábelbe köti, így közvetlenül az megfelelő csatlakozó áll rendelkezésre anélkül, hogy kábeleket kellene cserélni.
- Beépített biztosítótartó: Az akkuklem-csatlakozás egy cserélhető szabványos billenőbiztosítóval van felszerelve a plusz-kábelen. Ez védi a diagnosztikai apparátust és a járműelektromosságot a feszültségcsúcsok és rövidre zárás ellen a tesztelés során.

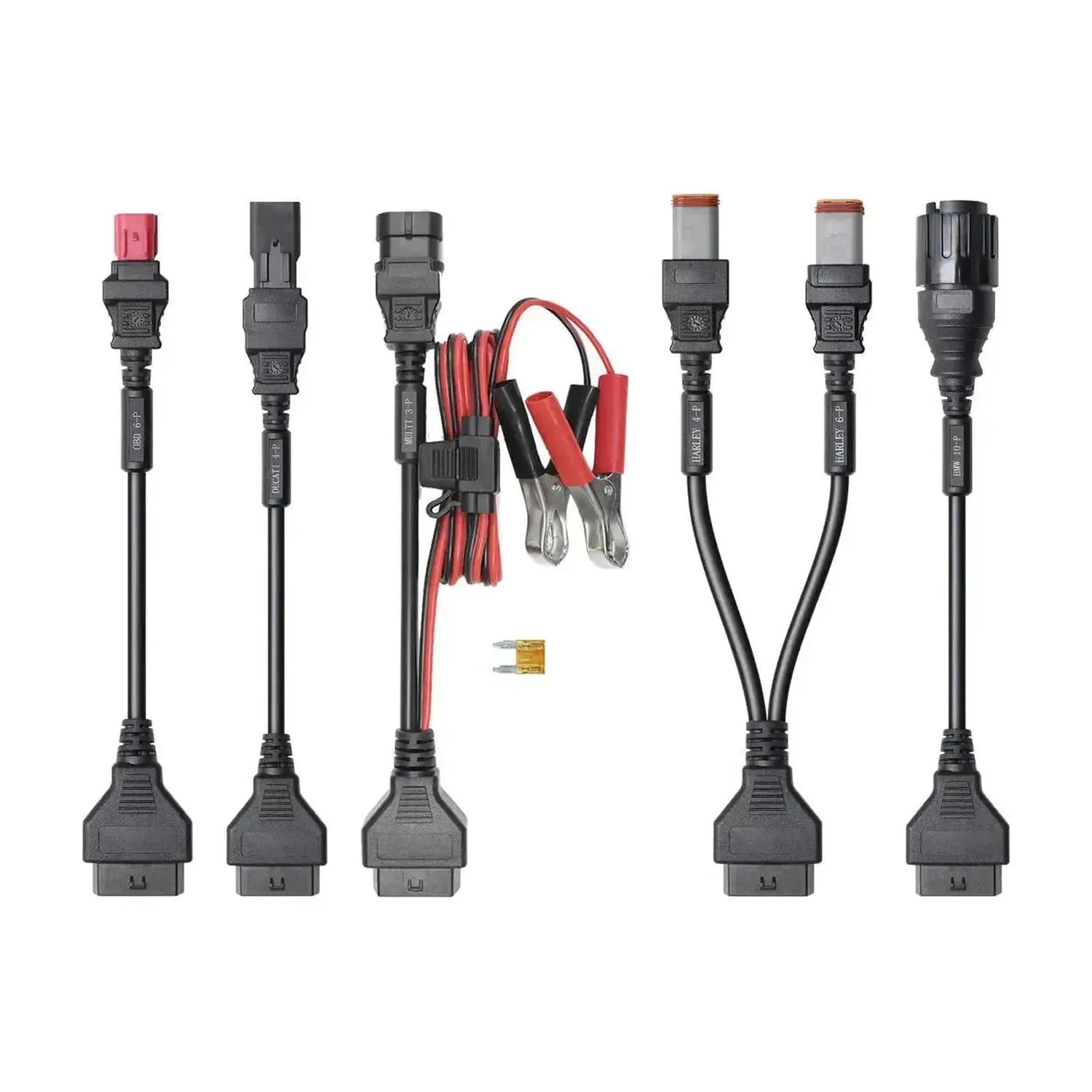

Csomag tartalma
- 1x Topdon TopScan Moto 3-in-1 Kabelpakket
- 1x OBD 6-P adapterkábel (piros)
- 1x DUCATI 4-P adapterkábel
- 1x MULTI 3-P adapterkábel 12V akkuklemenciákkal
- 1x HARLEY 4-P és 6-P Y-adapterkábel
- 1x BMW 10-P adapterkábel
- 1x Tartalék billenőbiztosító
Műszaki jellemzők
| Jellemzője | Leírás |
|---|---|
| Termékmárka | Topdon |
| Termékmodell | TopScan Moto 3-in-1 Kabelpakket |
| Teszter oldali csatlakozó | 16 pólusú OBD2 (J1962) női |
| Motorkerekes járműcsatlakozók | BMW 10 pólusú, Harley 4 pólusú, Harley 6 pólusú, Ducati 4 pólusú, OBD 6 pólusú, Multi 3 pólusú |
| Támogatott protokollok | CAN-bus és K-line pass-through (a tesztertől függően) |
| Áramellátás módja | A járműdiagnosztikai porton vagy a mellékelt 12V akkumulátor bilincseken keresztül |
| Elektromos biztonság | Integrált biztosíték az külső tápkábelen |
