Jaltest MHE (Material Handling Equipment) diagnosztikai készülék

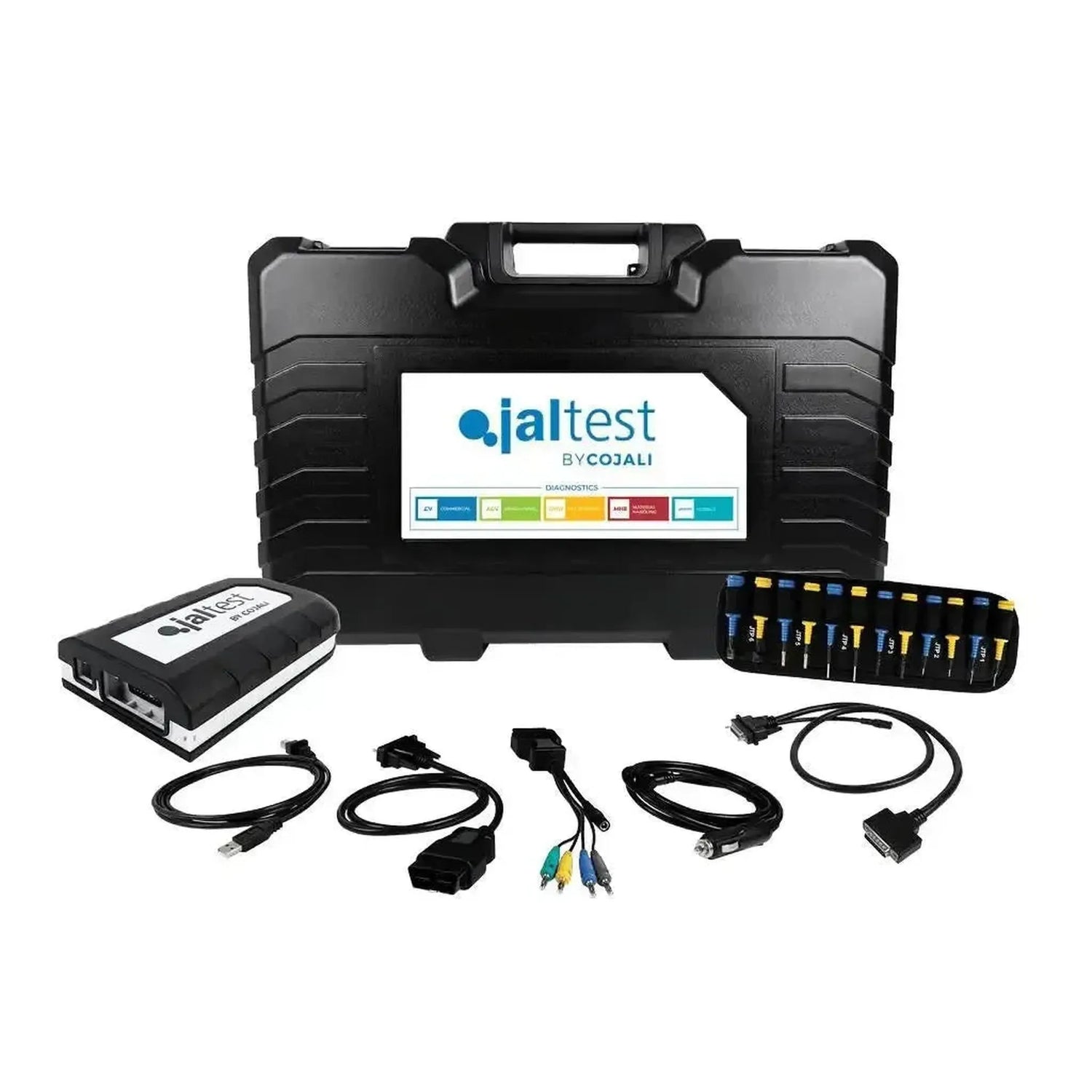

A csomag tartalma

A koffer a hardvert tartalmazza, amellyel a kapcsolat létrejön, valamint a szoftverlicenceket, amelyek az MHE-modult feloldják. A hardver megegyezik a külön 70301001 csomagban lévővel, amely egyetlen Jaltest koffer, amely tartalmazza az USB-tápkábelt JDC60AM2. Az alábbi táblázat minden komponenshez megadja, mi az, és mely referenciaszám tartozik hozzá.

Hardver

• Jaltest Link V9 (70001015): A diagnosztikai interfész, amely a gép diagnosztikai csatlakozójára csatlakozik, 26 tűs DB26 kábellel és USB-C a számítógéphez.
• Multipin Kit (70002001): Húsz multipin JTP01–JTP10, mindegyik két színben, a JTP101 csatlakozókábel és két tápkábel — JDC10AM2 akkumulátorcsatlakozóval és JDC20AM2 a cigaretta-szivargyújtóhoz.
• OBD-kábel, 16-pólusú (JDC213.9): A standard kábel a szokásos diagnosztikai csatlakozóhoz.
• USB-C-kábel (JDC107.9B): A Link és a laptop közötti csatlakozás.
• 100 cm-es hosszabbítókábel (JDC100): 26 tűs DB26 csatlakozóval, a Link szélességi csatlakozójához.
• USB-tápkábel (JDC60AM2): Táplálja a Jaltest Link V9-et egy USB-A portról azokhoz a gépekhez, ahol a diagnosztikai csatlakozó nem biztosít tápellátást. Ez a kábel csak az MHE-kofferban található.
• Koffer (70003015): A kompakt kivitel, 505 x 381 x 146 mm.

Szoftver

• Alkalmazás (75001001): Az egyszeri beszerzés, amely az MHE-modult feloldja.
• Licenc aktiválása, tizenkét hónap (75001009): Az a jog, hogy az első éven keresztül használhassa.
• INFO Online MHE (29477): A szoftverhez szükséges technikai információ. Benne van, külön nem vásárolható meg és 2026-ban ingyenes.
• Jaltest GRP: A Cojali műhelyisoftver az ügyfelek, gépek és jelentések kezelésére.

A laptop és a márkaspecifikus kábel nem része ennek. Lásd az oldal alján a Kábel és számítógép szakaszt.

Mely gépekhez és rendszerekhez

A Jaltest MHE az egész anyagmozgatási szektort lefedi — targoncákat, raktári targoncákat, teleszkópos targoncákat, emelőplattformokat és kikötői technikát — egy közös támogatási listával minden gépTípushoz, nem pedig külön lista. A lista szereplő márka támogatást jelent, de nem azt, hogy minden modell és gyártási év teljes mértékben támogatott. A kontinentális felosztás abból az országból származik, ahonnan a márka, nem a jelenlegi tulajdonostól.

A gépek

• Targoncák: Villás targoncák belső égésű motorral és elektromos targoncák ellensúllyal.
• Raktári targoncák: Kitolható targoncák, elektromos raklodók, emelők és rendelésgyűjtő targoncák.
• Teleszkópos targoncák: Teleszkópos emelokar, beleértve a mezőgazdasági és építési kiviteleket.
• Emelőplatformok: Térdhajtásos és ollószerkezetű emelőplatformok.
• Kikötői technika: Kikötői targoncák, emelőkosaras targoncák, anyagkezelő gépek és kikötői daruk.

Mely márkákat olvashatja ki

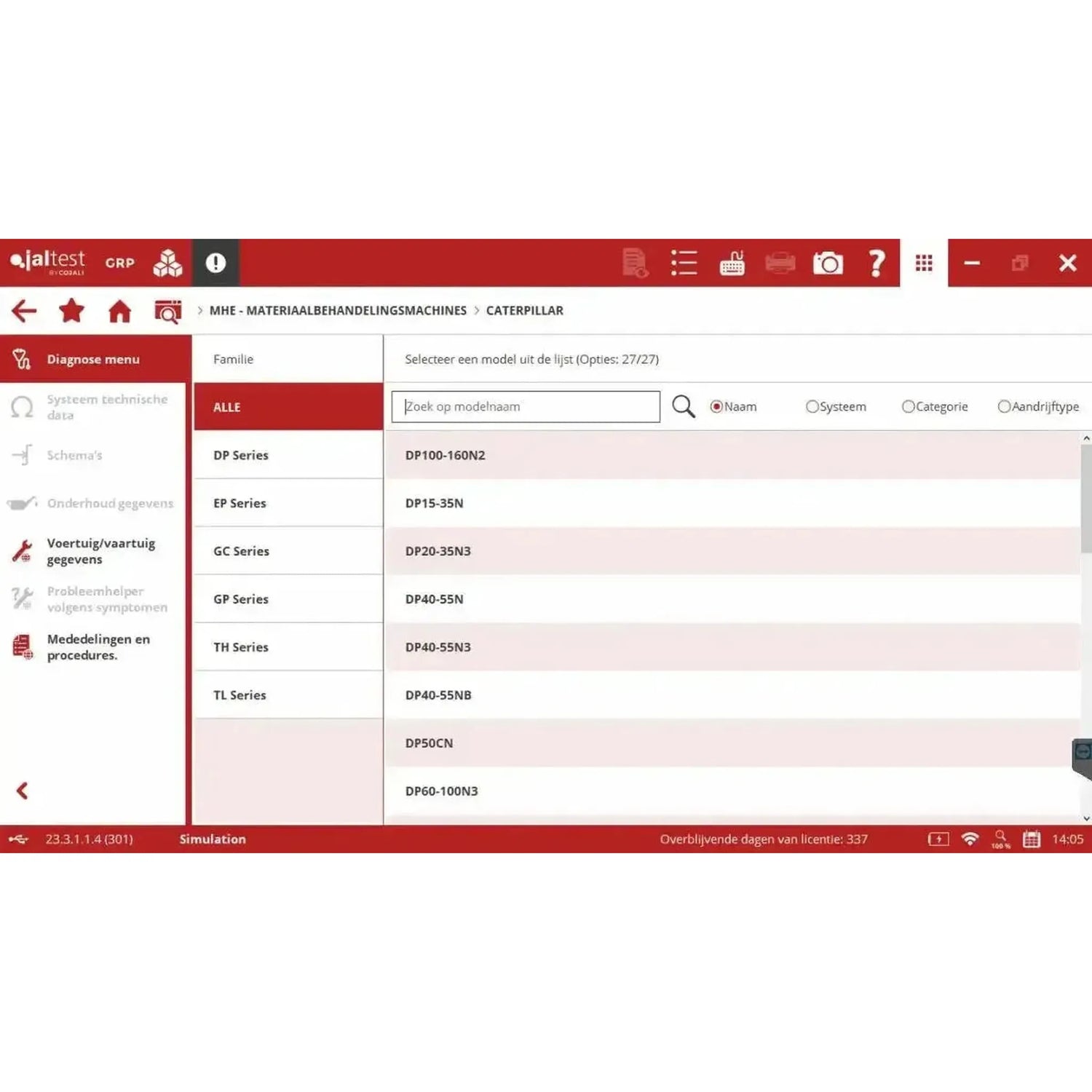

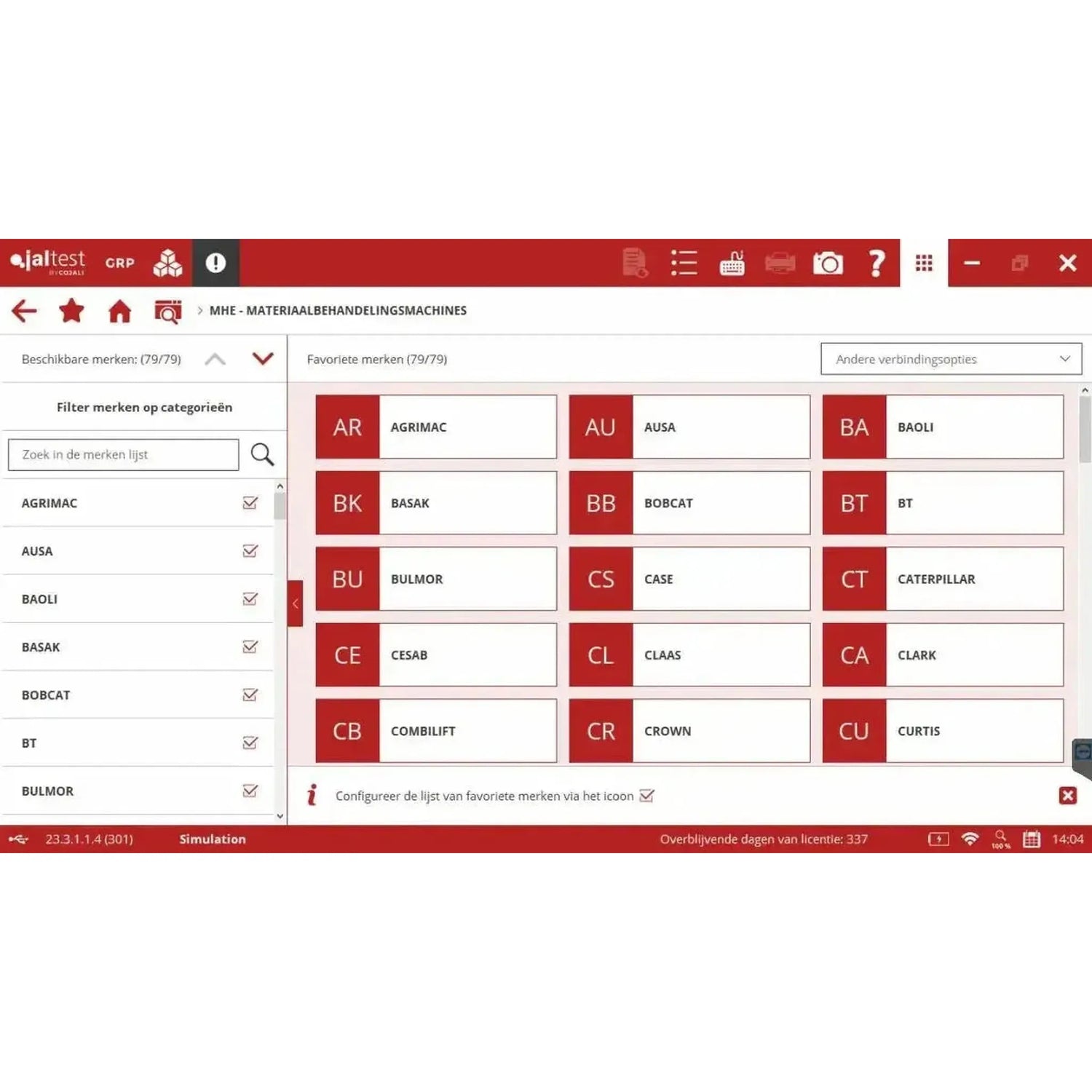

Ismert márkák a Jaltest MHE támogatásában: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers és Yale.

Összes 105 márka, kontinensenként felosztva:

Európai kategória tartalmazza az Egyesült Királyságot, Törökországot és Oroszországot. A Kínai kategória elkülönül az Ázsiaitól, amely Japánt, Dél-Koreát, Indiát és Taiwant foglalja magában. Az Egyéb kategória Ausztrália és Afrika márkáit, valamint néhány olyan márkát tartalmaz, amelynek származási helye nem volt megállapítható.

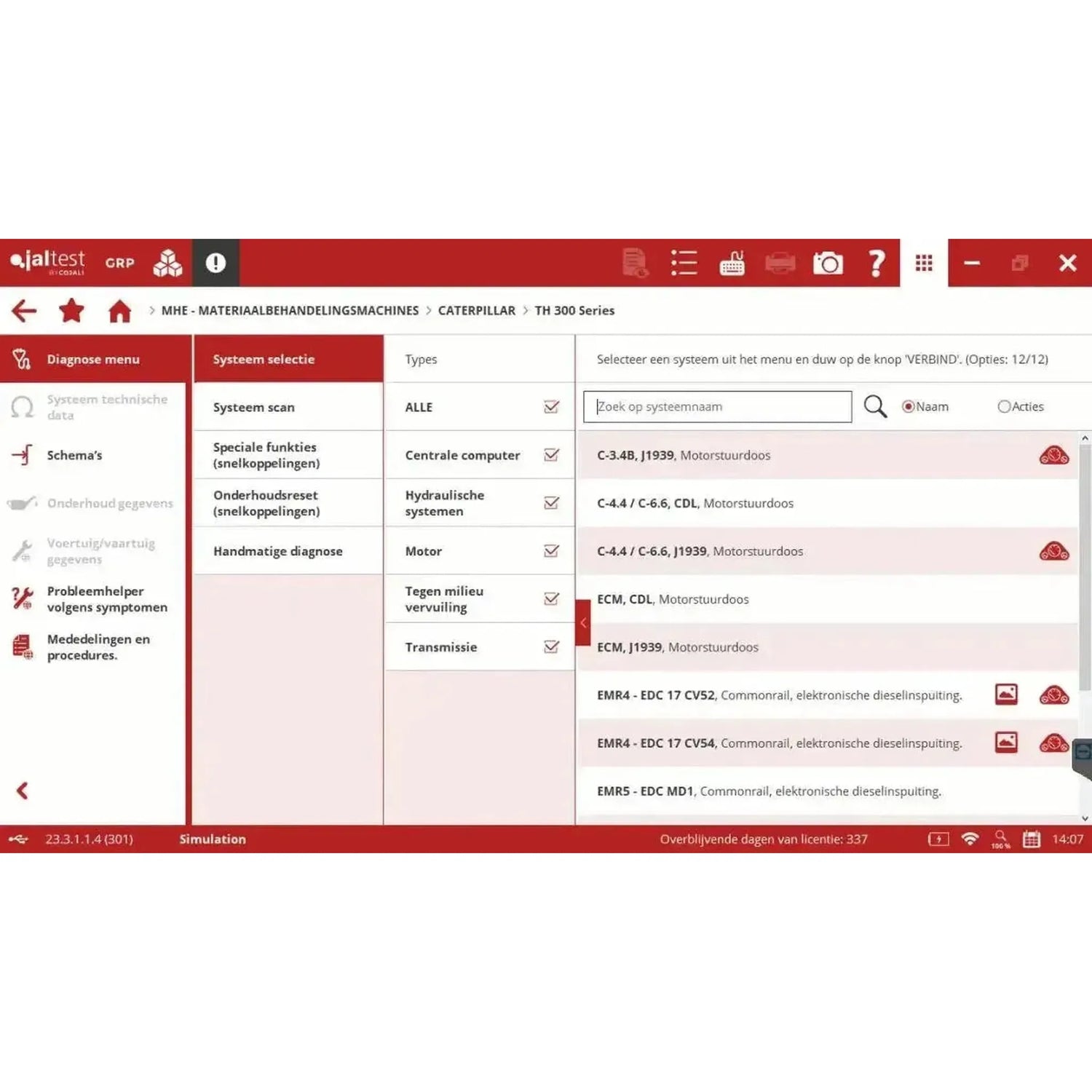

A gép rendszerei

• Motorvezérlés: Diesel-, LPG- és gázmotorok vezérlőegységei.
• Központi számítógép: A gépet irányító központi járműszámítógép.
• Teljesítményi modulok: Elektromos gépek vontatási és pumpasírása, többek között a Zapi és Curtis által.
• Szerkezetirányítás: Elektromos szervokormány.
• Váltó: A váltóvezérlés.
• Utófeldolgozás: A dízelgépek részecskeszűrő és AdBlue-modulja.
• Műszerfal: A kijelző és az óra egysége.
• Hidraulika: A gép hidraulikus rendszerei.

Mit lehet vele csinálni

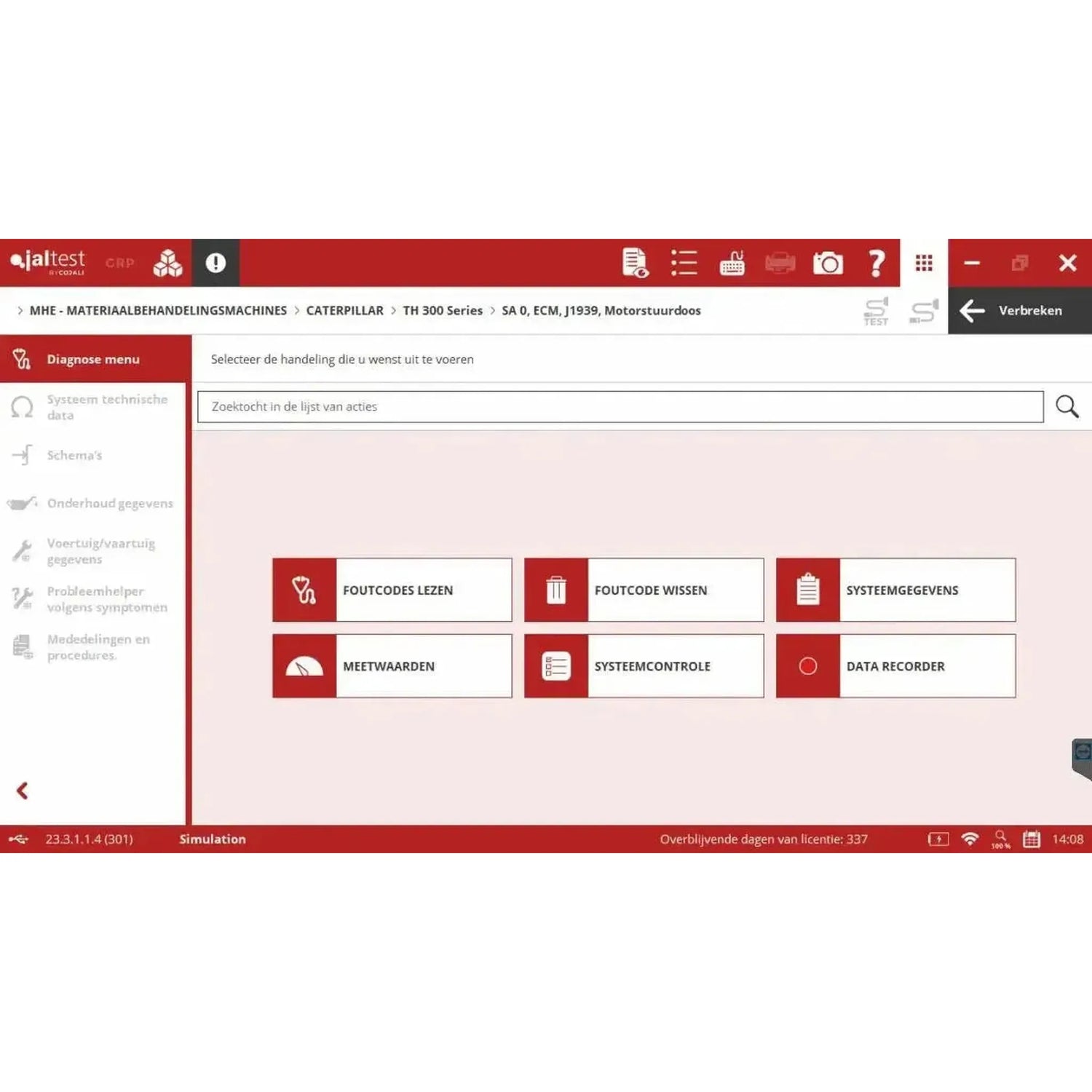

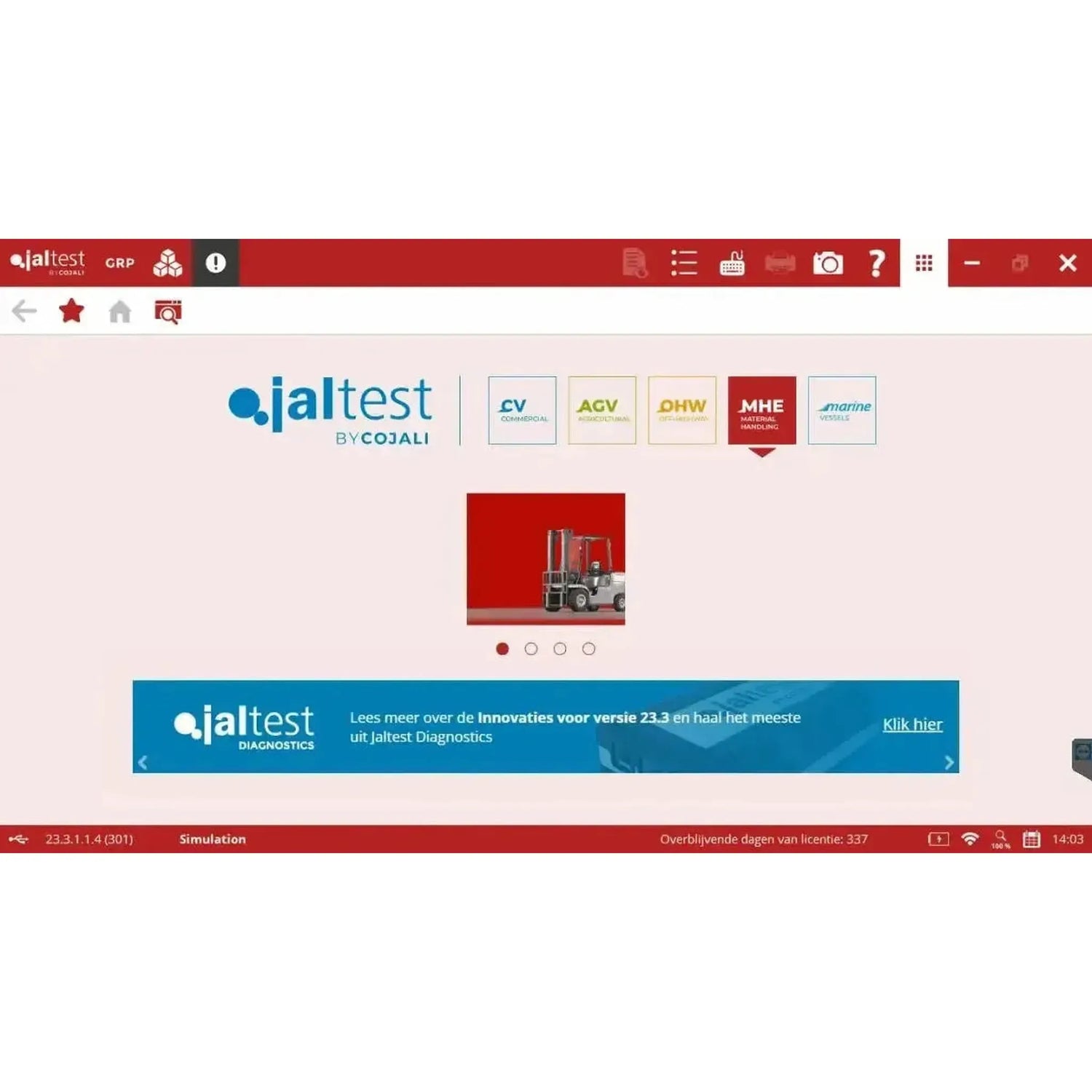

Az MHE-modul segítségével kiolvashatja a gép vezérlőegységeit, valós idejű méréseket követhet nyomon és komponenseket vezérelhet. Emellett egy referencia munka is mellékelve van, amely hibaelhárítási útmutatókat, sémákat és karbantartási adatokat tartalmaz ahhoz a rendszerhez, amelyen dolgozik.

Diagnosztika és karbantartás

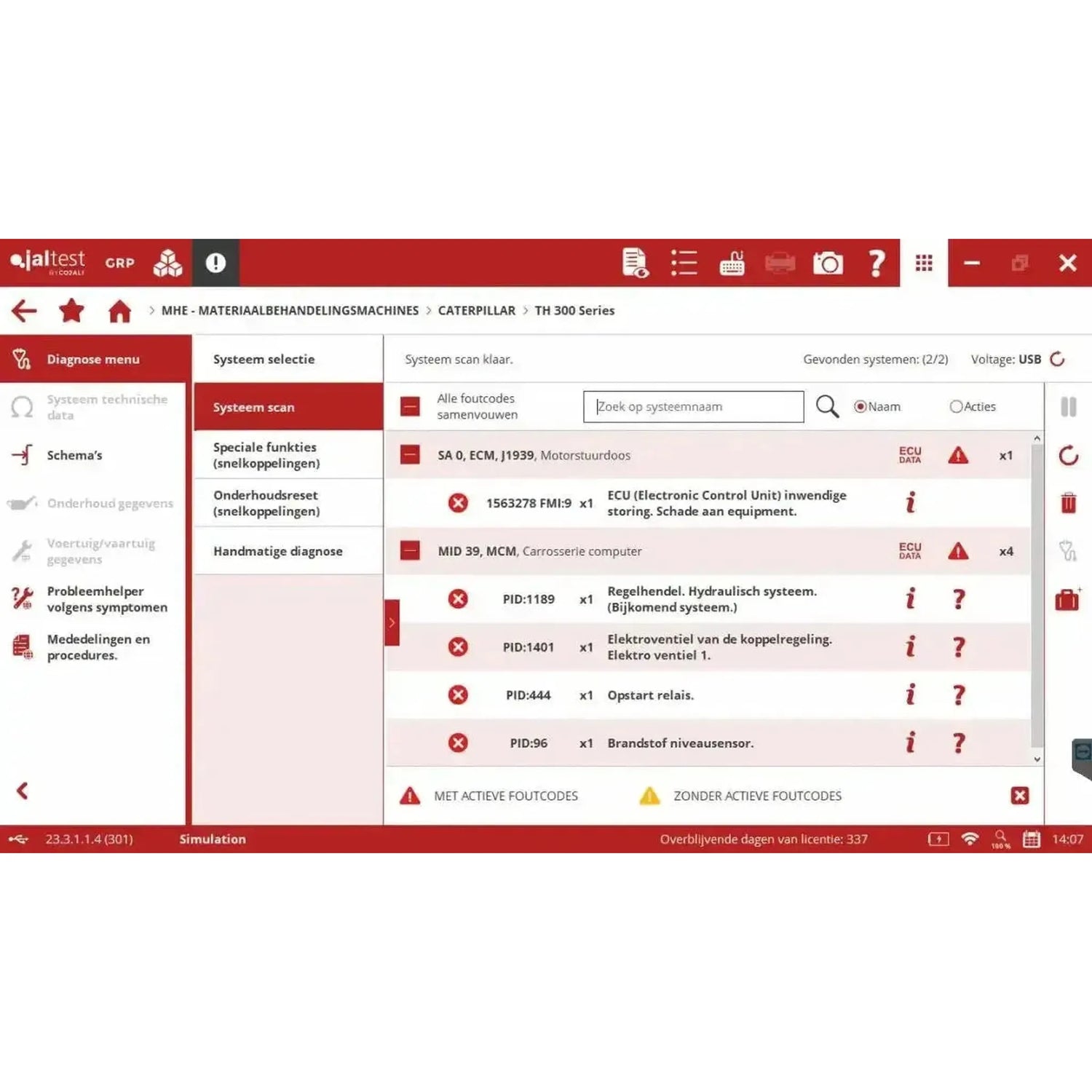

• Hibajelzések olvasása: A rendszereket automatikusan felismerésre kerülnek, minden hibajelzéshez tartozik egy diagnosztikai segédlet.
• Mérési értékek: A csatlakoztatott szenzorok értékei, valós időben követhetők.
• Komponensek vezérlése: Kétirányú tesztek, amelyekkel egy alkatrészt a laptopról működtethet.

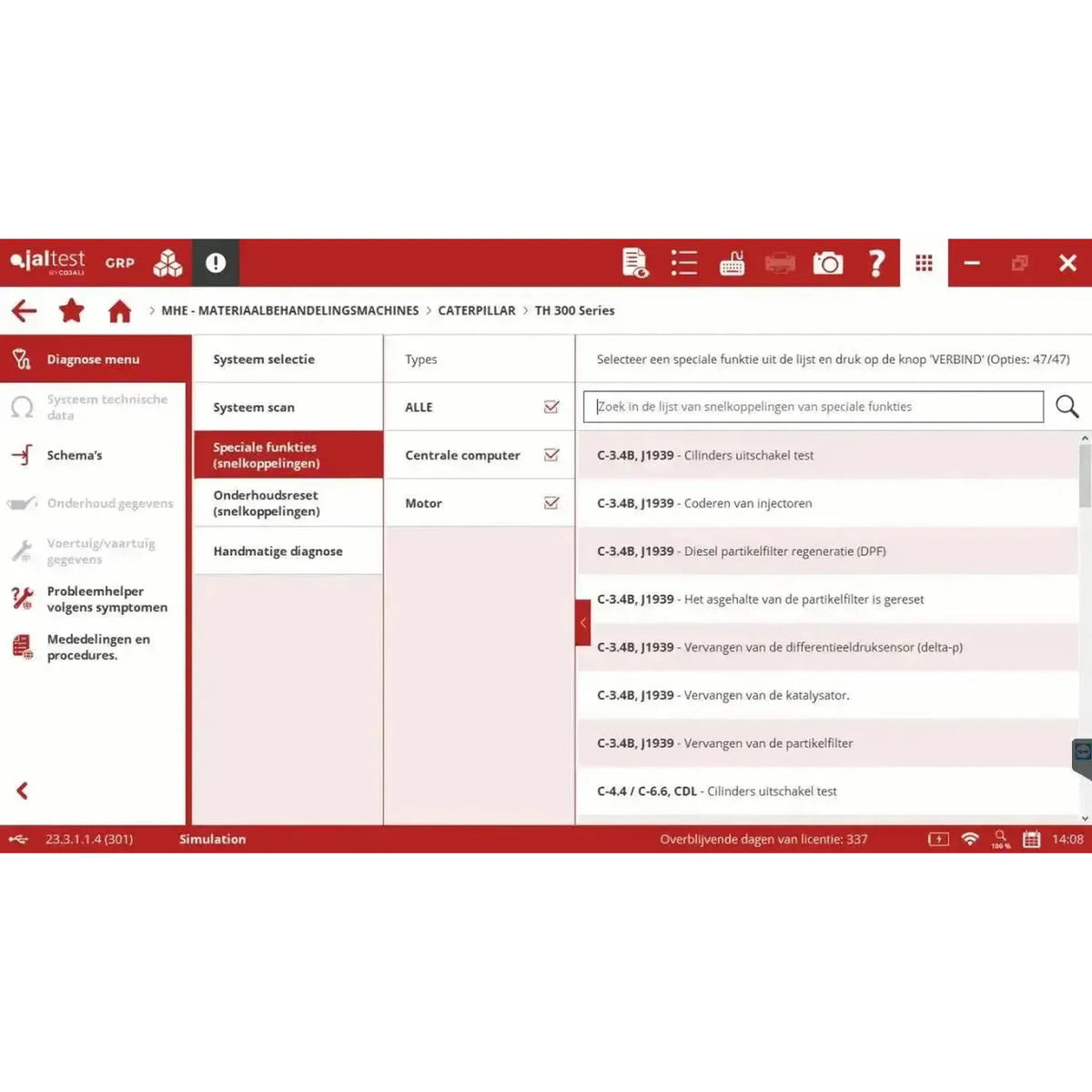

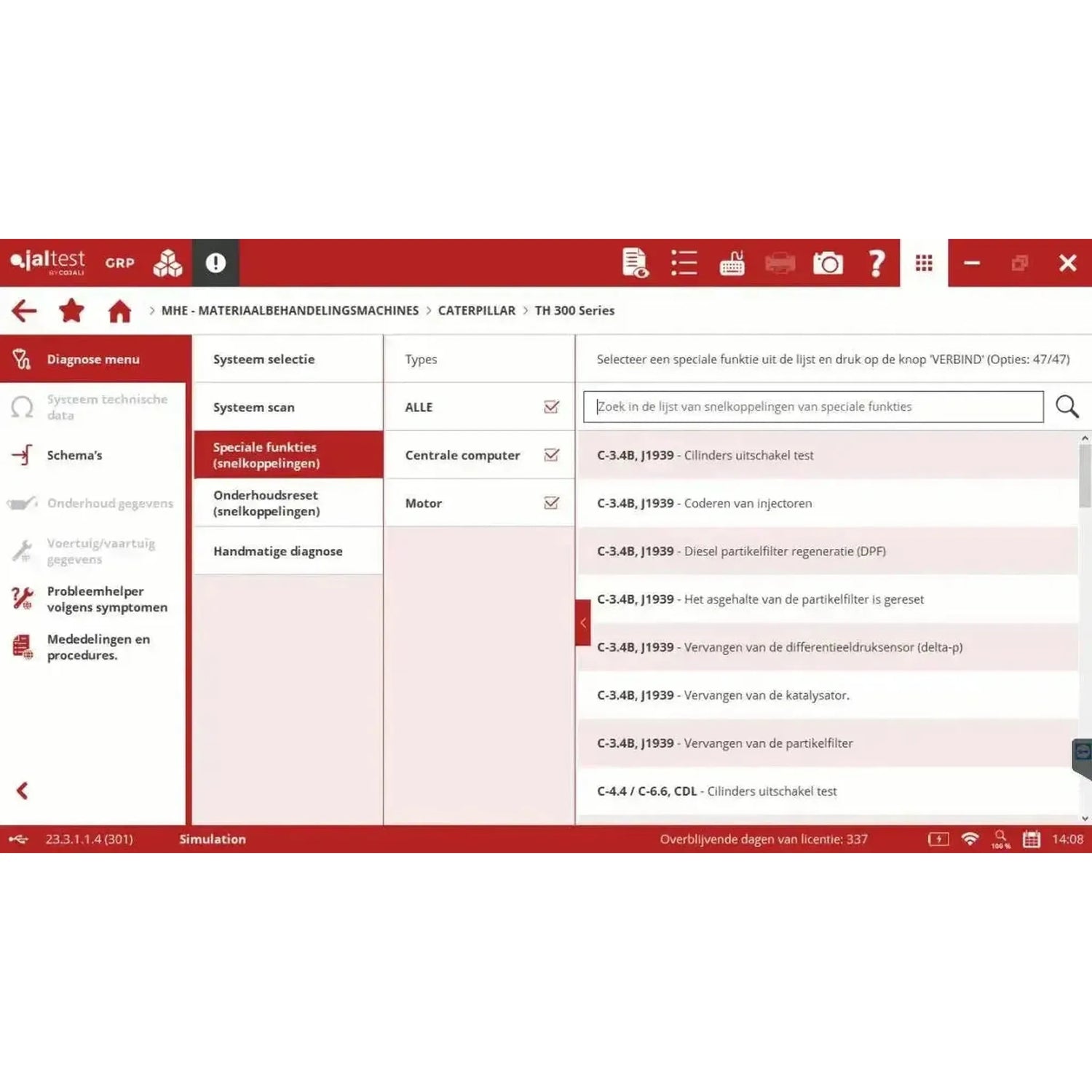

• Paraméterek és kalibrációk: Többek között a szénszűrő-regenerálások, utókezelési visszaállítások, injektorkalibrációk és hidraulikus kalibrációk.
• ECU-adatok: Sorozatszám, szoftververzió és a vezérlőegység egyéb adatai.
• Karbantartás: A gép karbantartási adatai és karbantartási funkciói.

Technikai információk, beleértve

• Hibakereső: Hibakód és tünet alapján.
• Technikai adatok: A rendszer és a gép adatai.

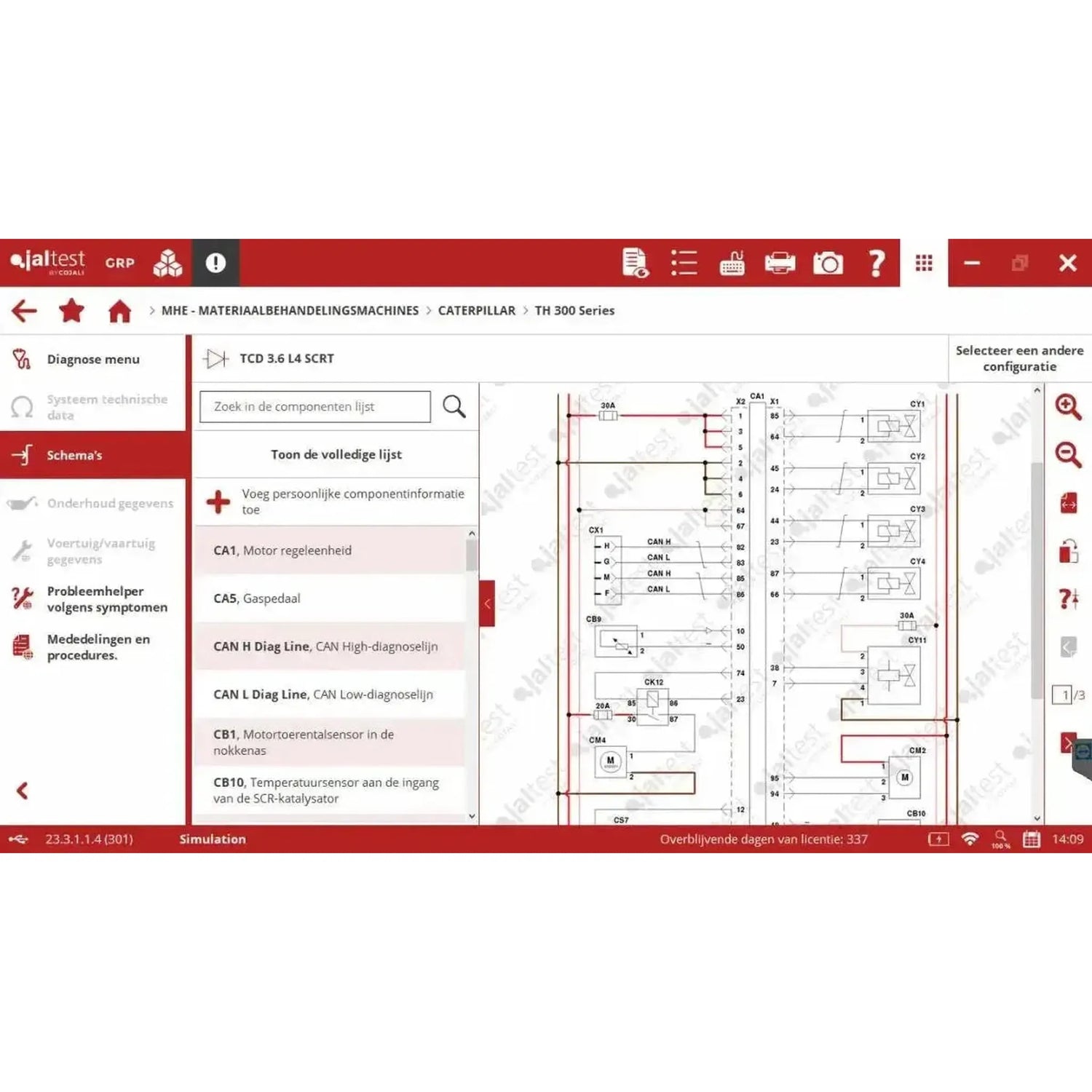

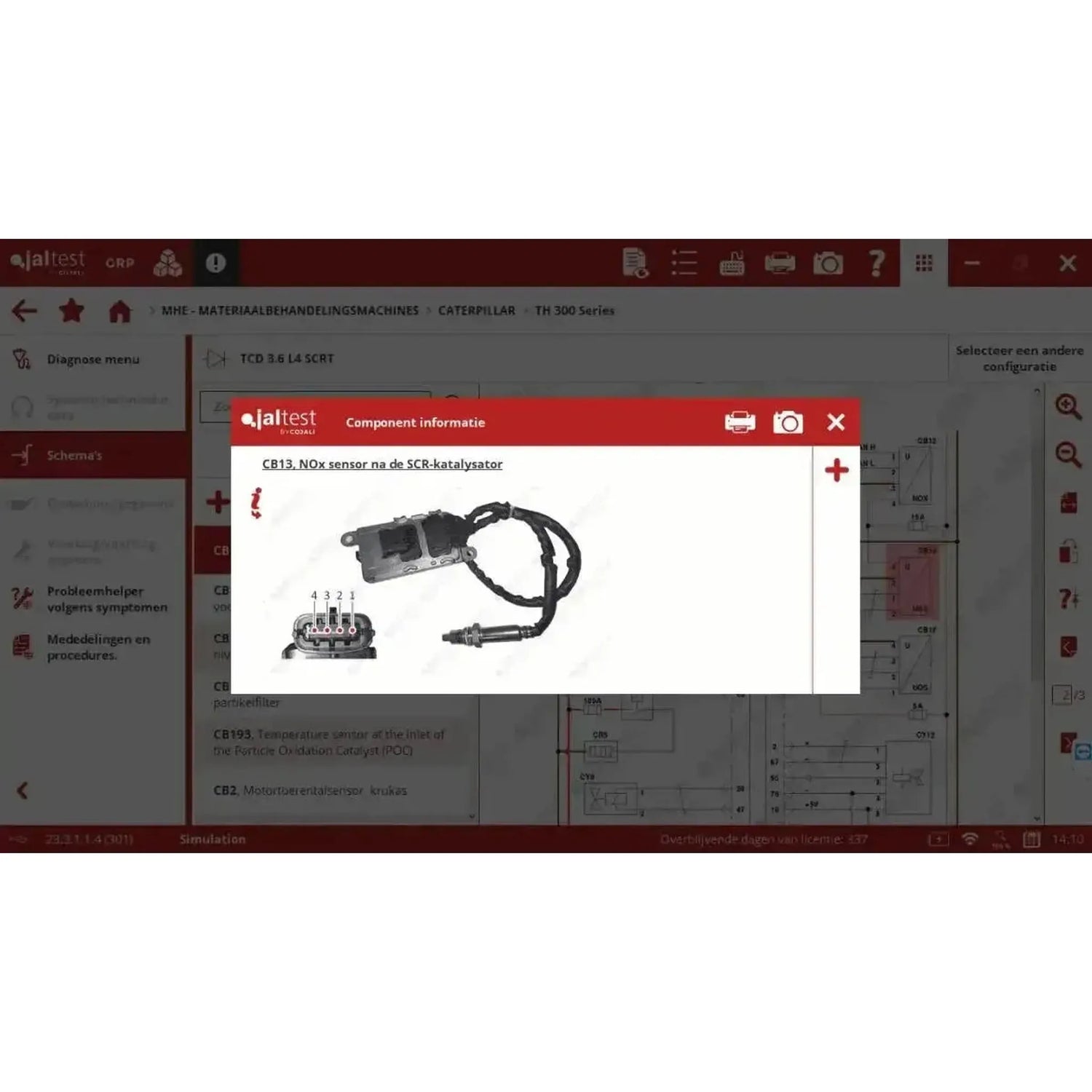

• Elektromos rajzok: A rendszerhez tartozó elektromos kapcsolási rajzok.
• Karbantartási adatok: A gép karbantartási adatai.
• Eljárások: Felszabadítási eljárások és munkafolyamatok.
• Kézi diagnosztika: Keresés a rendszer önjelentése nélkül.

A különbség az experttől mód között

Az általános diagnosztika az olvasás, mérés és vezérlés. Az expertmódban emellett paramétereket módosít a vezérlőegységekben: a szenzorok és aktuátorok kalibrálása, az üzemi paraméterek beállítása és a szűrő regenerálása. Ez a mód benne van.

Kábelek és számítógép

Az étuitban a 16 pines OBD-kábel található a szabványos csatlakozóhoz. Számos emelőkocsi és raktári gépjármű rendelkezik gyártásspezifikus dugóval, és ezekhez külön kábel szükséges; a belső szállításhoz soha nem volt kötelező szabványosított OBD-csatlakozó, így ezek a csatlakozók az új gépeken is használatban maradnak. Maga a szoftver egy Windows-számítógépen fut.

• Kábel szett emelőkocsikhoz (70002022): Kábelek a JLG és Haulotte, Linde kerek, Jungheinrich és Still gépekhez.
• Kábel szett magasított munkaplatformokhoz és teleszkópos emelőkhöz (70002028): Kábelek a Deutz motorokhoz, Kubota, JLG és Haulotte, Genie, valamint a zöld 9 pines Deutsch dugóhoz.
• Egyedi kábelek: Szintén kaphatók darabonként, többek között a Toyota, Crown, Hyster és Yale, Linde, Doosan, Mitsubishi Caterpillar motorokhoz, valamint a Zapi és Curtis vezérlőkhöz.
• Számítógép: A szoftver Windows alatt futtatható. A Cojali a Jaltest Rugged PC-t és az A140 Rugged PAD-et szállítja; mindkettő külön elérhető webshopunkban.

Melyik kábel tartozik a gépéhez, azt a diagnosztikai csatlakozó határozza meg az adott gépben, és nem a márka a fejezéten. A rendelés előtt ellenőrizze a gép csatlakozóját: Ha a 16 pines OBD2-csatlakozó, akkor a mellékelt JDC213.9 elegendő; ha gyártásspezifikus csatlakozó, akkor gyártásspezifikus kábel szükséges: Ez az egyik kábel szettben található vagy egyedileg megrendelhető.

Licenc és meghosszabbítás

A szoftver-licenc tizenkét hónapon át fut az aktiválástól kezdve, majd ezt követően évente meghosszabbodnak az update-licenccel (75101001). Amíg a licenc érvényes, Ön megkapja az összes új szoftververziót, és hozzáférést tart a műszaki információkhoz.

• Meghosszabbítás: Évente, az update-licenccel (75101001), minden alkalommal újabb tizenkét hónapra.
• Futamidő: Tizenkét hónap az aktiválástól.
• Telepítések: Legfeljebb öt pc. A Jaltest-hardver mindig szükséges a szoftver futtatásához.
• Regisztráció: Az aktiválás során, minden új szoftververzió után, illetve ezt követően félévente.
• Modul utólagos vásárlása: Egy később vásárolt modul egyenlővé válik az Ön fennálló licencével; arányosan fizet.
• Nem megújítja: A diagnosztika az utolsó telepített verzión továbbra is működik, de a technikai információkhoz való hozzáférés megszűnik. A Cojali még egy évig támogatja a lejárt licencet.

Választható bővítések

Az MHE-modul mellett vannak kiterjesztések, amelyeket külön rendelhet meg. Nem szükségesek a diagnosztizáláshoz, de kibővítik a referenciamunkát, a támogatást vagy az eszközöket. Az alábbiakban az látható, mi tartozik a belső szállításhoz.

• Jaltest INFO Web MHE: Ugyanaz a referenciamunka egy webplatformon keresztül, havonta vagy évente.
• Jaltest ATS: Egy év hozzáférés a Cojali angol nyelvű műszaki ügyfélszolgálatához. Automatikusan meghosszabbodik; írásban lehet felmondani a lejárat előtt harminc nappal.
• Jaltest Central Services: A Cojali specialistái által Ön számára végzett műveletek, művelenként.
• Jaltest-eszközök: Például az AdBlue-tisztító készlet mezőgazdasághoz, föld- és útépítéshez és belső szállításhoz, a adagolómodul tisztítására.
• További modulok: Ha később kereskedelmi járműveket, mezőgazdaságot vagy talajmozgatást szeretne hozzáadni, az ugyanazon a Jaltest Link-en lehetséges.

Csomag tartalma

• 1x Jaltest Link V9 felület (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pólusú DB26 – 16-pólusú OBD2 Átmeneti kábel | Felület
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Átmeneti kábel | Felület
• 1x Jaltest (JDC100) | Link V9 26-pólusú DB26 Hosszabbítókábel (100 cm) | Felület
• 1x Jaltest (JDC60AM2) | USB-A Tápkábel | Interfész
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Szoftver-aktiválás
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Szoftver-licenc
• 1x Jaltest INFO Online MHE (29477)
